تتطلب المنشآت الصناعية والتجارية الحديثة أطرًا هيكلية يمكنها التكيف مع الأحمال التشغيلية المتغيرة دون الحاجة إلى عمليات إعادة بناء كاملة. يواجه أصحاب المرافق ومهندسو المشاريع التحدي المتمثل في موازنة تكاليف المواد الأولية مع المرونة الهيكلية طويلة المدى، والقدرة على التحمل، والامتثال الصارم لمعايير السلامة الدولية. أ يوفر الهيكل الفولاذي متعدد الوظائف القدرة اللازمة على التكيف، ولكن تقييم صلاحيته يتطلب فهمًا صارمًا لتشريحه الأساسي، وتصنيف المواد، والقيود الفيزيائية للصلب تحت الضغط الحراري والميكانيكي. يشرح هذا الدليل التكوين الفني ومعايير الشراء الخاصة بالمنتجات Universal Steel Construction ، مما يضمن أن أصحاب المصلحة في المشروع يمكنهم اتخاذ قرارات مستنيرة ومدعومة هندسيًا بناءً على البيانات التجريبية وقوانين البناء الموحدة.

• التسلسل الهرمي التشريحي: يعتمد الإطار المعياري متعدد الفولاذ الموثوق به على تسلسل هرمي صارم للعناصر الحاملة الأولية (الأعمدة/الحزم) ومكونات التثبيت الثانوية (المدادات/الدعامات).

• الامتثال للمعايير العالمية: يجب أن تتماشى المشتريات مع معايير المواد الإقليمية، وتحديدًا ASTM (على سبيل المثال، A992) في الولايات المتحدة أو EN 10025 (على سبيل المثال، S355) في أوروبا، مما يضمن قوة إنتاجية يمكن التنبؤ بها.

• الحدود الحرارية والميكانيكية: يفقد الفولاذ الإنشائي أكثر من 40% من إجهاد إنتاجه عند درجات الحرارة الحرجة (530-810 درجة مئوية)، مما يستلزم مقاومة إلزامية للحريق وعلاجات مضادة للتآكل مثل الجلفنة بالغمس الساخن.

• التكلفة الإجمالية للملكية (TCO): تعمل الشراكة مع شركة تصنيع هياكل فولاذية متعددة الوظائف مؤهلة على تقليل تكاليف العمالة في الموقع من خلال التصنيع المسبق الدقيق ووصلات مسامير قبضة الاحتكاك عالية القوة.

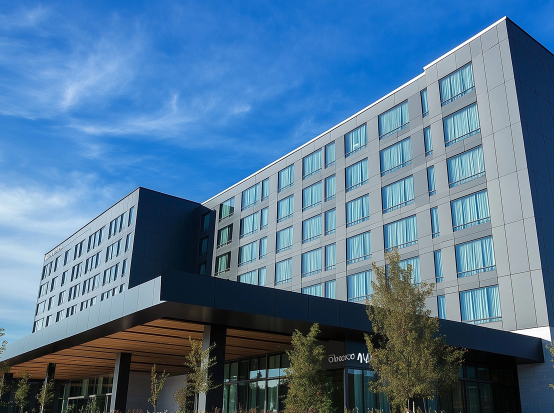

إطار البناء الفولاذي العالمي: الأنظمة مقابل المواد

الصلب الهيكلي مقابل الهيكل الصلب

يشير المصطلحان 'الصلب الإنشائي' و'الهيكل الفولاذي' إلى مفاهيم مختلفة في الهندسة المدنية. يشير الفولاذ الإنشائي إلى المواد الخام شديدة التنظيم، وتحديدًا درجات الفولاذ الكربوني أو سبائك الصلب المصنعة وفقًا لأشكال المقطع العرضي والتركيبات الكيميائية. تخضع هذه المواد لاختبارات صارمة للتأكد من أنها تلبي متطلبات الإنتاجية وقوة الشد المحددة قبل أن تصل إلى موقع البناء. وعلى العكس من ذلك، فإن الهيكل الفولاذي هو النظام المعماري المتكامل. وهو يشمل الإطار والكسوة والسقف، وجميعها مصممة هندسيًا لنقل الأحمال البيئية والتشغيلية بأمان إلى الأساس. يسلط المعهد الأمريكي للإنشاءات الفولاذية (AISC) الضوء على العديد من المزايا لاستخدام الهياكل الفولاذية المتكاملة، بما في ذلك الجداول الزمنية السريعة للبناء، والمرونة الجمالية، والاستخدام الفائق للمساحة الأرضية مقارنة بالأطر الخرسانية التقليدية. تتطلب الخرسانة أوقات معالجة طويلة وأعمدة رأسية ضخمة تستهلك مساحة أرضية قيمة، في حين يوفر الفولاذ نسب قوة عالية إلى الوزن مما يزيد من الحجم الداخلي القابل للاستخدام.

التصنيفات الكلية للهياكل الفولاذية

يتم تصنيف البنى الفولاذية بناءً على آليات نقل الأحمال والتطبيقات المكانية. يساعد فهم هذه التصنيفات المهندسين على اختيار الإطار المناسب لاحتياجات صناعية أو تجارية محددة.

• الهياكل البسيطة: تتكون من أطر الحزم والأعمدة الأساسية. وهي تعتمد على الجاذبية للحفاظ على الاستقرار، وهي مثالية للتخزين على نطاق صغير حيث تكون الأحمال الجانبية الناجمة عن الرياح أو النشاط الزلزالي في حدها الأدنى.

• إطارات البوابة: يمثل هذا التصميم معيار الصناعة للمستودعات الصناعية. توفر إطارات البوابة نطاقًا اقتصاديًا مثاليًا يتراوح من 25 إلى 35 مترًا. فهي تدمج بسهولة كتائف الرافعة، والتي عادة ما تكون محدودة بقدرات أقل من 20 طنًا لمنع الانحراف الجانبي المفرط. تم تصميم المتغيرات المتقدمة، مثل إطارات البوابة المربوطة أو المدعومة، لمساحات واسعة جدًا تتجاوز 40 مترًا.

• الهياكل الصلبة: تستخدم في المباني التجارية متعددة الطوابق. إنها تتطلب أقصى مقاومة لحظية عند المفاصل لضمان الاستقرار ضد القوى الجانبية، وذلك باستخدام وصلات ملحومة بالكامل أو مثبتة بمسامير ثقيلة لمنع أي دوران بين الكمرات والأعمدة.

• الهياكل الجمالونية والقوسية والجيوديسية: تم تصميم هذه الهياكل لتحقيق نسب القوة إلى الوزن القصوى، وهي ذاتية الدعم على مسافات ضخمة. توجد بشكل شائع في حظائر الطائرات والساحات الرياضية الكبيرة والقباب الجيوديسية ذاتية الدعم حيث قد تعيق الأعمدة الداخلية العمليات.

التشريح الأساسي: تفكيك الإطار المعياري متعدد الفولاذ

العناصر الحاملة الأولية

سلامة أ يعتمد الإطار المعياري متعدد الفولاذ بشكل كامل على العناصر الحاملة الأساسية. الأعمدة مسؤولة عن نقل الأحمال الرأسية مباشرة إلى الأساس. يستخدم المهندسون في كثير من الأحيان الأقسام الهيكلية المجوفة (HSS)، والعوارض القياسية، والأعمدة الصندوقية المبنية اعتمادًا على مقاومة الالتواء المطلوبة. توفر أعمدة HSS مقاومة ممتازة لقوى الالتواء، مما يجعلها مثالية للتطبيقات المعمارية المكشوفة. تمتد الحزم أفقيًا عبر الأعمدة لمقاومة لحظات الانحناء. في العارضة القياسية، تقاوم الحواف العلوية والسفلية قوى الانحناء، بينما تقاوم الشبكة العمودية قوة القص الحادة. بالنسبة إلى مسافات الخدمة الشاقة التي تتجاوز قدرات الدرفلة القياسية، يتم تصنيع عوارض الألواح خصيصًا عن طريق لحام الألواح الفولاذية معًا للتعامل مع الأحمال الشديدة.

العناصر الثانوية ومكونات الإطار الفولاذي القابلة للتعديل

تدعم العناصر الثانوية الإطار الأساسي وتوفر الاستقرار الجانبي اللازم. تعتبر أنظمة التقوية، بما في ذلك دعامة X ودعامة الركبة، ضرورية لمقاومة القوى الجانبية الناتجة عن نشاط الرياح والزلازل. المدادات والأحزمة، التي يتم تصنيعها عادة في أقسام على شكل Z وC (قناة)، تدعم تكسية السقف والجدران. تقوم هذه المكونات بنقل الأحمال البيئية مرة أخرى إلى الإطار الأساسي، وتعمل كإطار إطار فولاذي قابل للتعديل يمكنه استيعاب مختلف أنواع الكسوة وسمك العزل. بالإضافة إلى ذلك، تلعب الركائب والعلاقات أدوارًا مميزة في البناء المركب؛ تقاوم الركاب قوى القص داخل العوارض المغطاة بالخرسانة، في حين تحصر الروابط حديد التسليح العمودي في الأعمدة المركبة لمنع التواء الخارج تحت الضغط الشديد.

الاتصالات وآليات نقل الأحمال

تحدد طريقة توصيل المكونات الفولاذية الصلابة الشاملة للهيكل وسرعة التجميع ومتطلبات الصيانة. يُفضل استخدام مسامير قبضة الاحتكاك عالية القوة للتجميع الميداني السريع والمتوقع. تعتمد هذه البراغي على قوة التثبيت الهائلة بدلاً من قوة تحمل عمود المسمار نفسه، مما يمنع أي انزلاق بين الألواح المتصلة. في المقابل، توفر الوصلات الملحومة بالورشة، باستخدام اللحامات التناكبية والشرائح، نقلًا سلسًا للعزم ولكنها تتطلب بيئات مصنع خاضعة للتحكم لمنع مسامية اللحام وعيوبه. تُستخدم الألواح المجمعة لربط العديد من أعضاء الجمالون المتقاطعة، وتوزيع الأحمال المعقدة بأمان عبر مساحة سطح أكبر. أدوات التقوية عبارة عن صفائح فولاذية ملحومة عموديًا لشبكات العوارض لمنع التواء موضعي تحت أحمال نقطية مركزة، مثل تلك المطبقة بواسطة العوارض الثانوية أو الآلات الثقيلة.

واجهات الأساس والأرضية

تتم إدارة الانتقال بين البنية الفوقية الفولاذية والأرض بواسطة ألواح القاعدة ومسامير التثبيت. تقوم هذه الواجهة بتوزيع أحمال الأعمدة المركزة في الأساس الخرساني، مما يمنع التسوية الهيكلية وتكسير الخرسانة. يعتمد اختيار الأساس بشكل كبير على البيانات الجيوتقنية وقدرة تحمل التربة.

نوع الأساس	معايير التطبيق	آلية نقل الأحمال	حالة الاستخدام المشترك
أقدام الوسادة	تربة مستقرة وعالية التحمل	يوزع الحمل على منطقة واسعة وضحلة	إطارات البوابة القياسية والمستودعات الخفيفة
أقدام الشريط	مسارات التحميل المستمر	التوزيع الخطي على طول الخندق	جدران حجرية متكاملة مع إطارات فولاذية
أسس الطوافة	التربة السطحية الفقيرة، والأحمال العالية	ينشر حمل المبنى بالكامل عبر لوح سميك واحد	المنشآت الصناعية الثقيلة، ومناطق التربة الفقيرة
أكوام مدفوعة	طبقات سطحية ضعيفة للغاية	ينقل الحمل إلى الصخر العميق عبر المحمل النهائي أو الاحتكاك	المباني متعددة الطوابق، والبناء الساحلي

اختيار المواد: الأشكال الهيكلية والمعايير العالمية

دورة حياة التصنيع: من الصهر إلى التشكيل

يبدأ إنتاج الفولاذ الإنشائي بصهر خام الحديد والكربون في الفرن العالي عند درجات حرارة تتجاوز 1400 درجة مئوية. يضيف علماء المعادن سبائك محددة لمعالجة الخصائص الفيزيائية للصلب. يضاف المنجنيز لزيادة قوة الشد، بينما يعزز الفاناديوم الصلابة ومقاومة التعب. يتم تشكيل الفولاذ المدلفن على الساخن عند درجات حرارة عالية، مما يجعله ضروريًا للإطارات الأولية الصناعية الثقيلة نظرًا لكتلته وقوته. تعمل عملية الدرفلة على الساخن على محاذاة البنية الحبيبية للمعدن، مما يوفر قوة موحدة. يتم تشكيل الفولاذ المشكل على البارد في درجة حرارة الغرفة من صفائح فولاذية رقيقة، مما يؤدي إلى مكونات خفيفة الوزن مثالية للتأطير الثانوي. يزيد التشكيل على البارد من قوة خضوع الفولاذ من خلال تصلب الانفعال ولكنه يقلل من ليونته الإجمالية.

أشكال مستعرضة موحدة

يتم دحرجة الفولاذ الإنشائي إلى أشكال موحدة لتحسين استخدام المواد في مواجهة أنواع معينة من الأحمال. تحدد هندسة المقطع العرضي مدى كفاءة العضو في مقاومة الانحناء والقص والالتواء.

نوع الشكل	التسميات المشتركة	التطبيق الهيكلي الأساسي	الميزة الميكانيكية الرئيسية
أنا الحزم	UB، جامعة كاليفورنيا، أشكال W	العوارض والأعمدة الأولية	لحظة ثانية عالية من المنطقة؛ مقاومة الانحناء ممتازة.
الأحرار	مربع، مستطيل، دائري	الأعمدة المكشوفة، الجمالونات	مقاومة الالتواء متفوقة والجاذبية الجمالية.
الزوايا	شكل حرف L	تستعد، اتصال المرابط	متعددة الاستخدامات للاتصالات بزاوية 90 درجة وتأطير الضوء.
القنوات	شكل C	المدادات، الحزام، التأطير الثانوي	دعم فعال للكسوة وألواح الجدران.

التنقل في درجات الصلب والشهادات

يجب أن تلتزم المشتريات بشكل صارم بمعايير المواد الإقليمية لضمان السلامة الهيكلية والامتثال القانوني. في الولايات المتحدة، تحكم معايير ASTM خصائص المواد. يفرق المهندسون بين الفولاذ الكربوني القديم A36، الذي تبلغ قوة إنتاجه 36000 رطل لكل بوصة مربعة، والفولاذ الحديث منخفض القوة A992 عالي القوة، والذي يوفر قوة إنتاج تبلغ 50000 رطل لكل بوصة مربعة ونسب قوة إلى وزن فائقة. في أوروبا، يحدد معيار EN 10025 التسميات؛ على سبيل المثال، يشير S355J2 إلى الفولاذ الهيكلي ('S') بقوة إنتاج تبلغ 355 ميجا باسكال، ويشير 'J2' إلى خصائص صلابة تأثير محددة عند -20 درجة مئوية. بالنسبة للتطبيقات الحساسة للسلامة، يعد الامتثال لعلامة CE (EN 1090-1) والتحكم الصارم في إنتاج المصنع (FPC) أمرًا إلزاميًا، مما يضمن إمكانية التتبع من مصنع الصلب إلى التثبيت النهائي.

الحقائق الهندسية: التخفيف من الأعطال في الهيكل الفولاذي متعدد الوظائف

التدهور الحراري ومقاومة الحرائق

على الرغم من أن الفولاذ غير قابل للاحتراق، إلا أنه معرض بشدة للتدهور الحراري. عند عتبة درجة الحرارة الحرجة التي تتراوح بين 530-810 درجة مئوية (1000-1300 درجة فهرنهايت)، يفقد الفولاذ الهيكلي أكثر من 50% من سلامة حمله، مما يؤدي إلى الانحناء الشديد واحتمال انهيار الهيكل. يتم فرض استراتيجيات التخفيف قانونًا في البناء التجاري لتزويد الشاغلين بوقت إخلاء كافٍ. تتضمن هذه الاستراتيجيات تطبيق الطلاءات المنتفخة التي تتوسع عند تسخينها لتكوين طبقة عازلة حول الفولاذ. تتضمن الطرق الأخرى تركيب ألواح سيليكات الكالسيوم الصلبة وتغليف كامل من الصوف المعدني، مما يحمي الفولاذ فعليًا من درجات الحرارة المرتفعة.

الإجهاد الميكانيكي والعمل المركب

المقاطع المفتوحة، مثل عوارض I القياسية، تكون عرضة للالتواء عند تعرضها لأحمال لا مركزية. يمكن التخفيف من هذا الالتواء عن طريق استخدام أقسام صندوقية مغلقة أو ألواح تقوية اللحام عبر الشبكة لزيادة الصلابة الالتوائية. لزيادة سعة التحميل الأرضية إلى الحد الأقصى، يستخدم المهندسون الإجراء المركب. يتم لحام مسامير القص بالحواف العلوية للعوارض الفولاذية ويتم دمجها في ألواح خرسانية مصبوبة. يمنع هذا التعشيق الميكانيكي الانزلاق الأفقي بين المواد، مما يسمح للصلب والخرسانة بالعمل كوحدة هيكلية واحدة عالية الكفاءة. يمكن للحركة المركبة أن تزيد من قدرة حمل الحمولة لنظام الأرضية بنسبة تصل إلى 30% دون إضافة كتلة فولاذية إضافية.

التآكل وحماية البيئة

يتأكسد الفولاذ الخام بسرعة عند تعرضه للرطوبة والأكسجين، مما يؤدي إلى الصدأ وانخفاض مساحة المقطع العرضي. لضمان المتانة على المدى الطويل، خاصة في البيئات الصناعية أو البحرية القاسية، يجب أن تخضع المكونات الفولاذية لعمليات صارمة لحماية البيئة. توفر الجلفنة بالغمس الساخن طبقة سميكة من الزنك تعمل بمثابة الأنود المضحي؛ يتآكل الزنك بشكل تفضيلي، مما يحمي الفولاذ الأساسي حتى في حالة خدش الطلاء. وبدلاً من ذلك، يتم تطبيق أنظمة طلاء إيبوكسي متعدد الطبقات لعزل الفولاذ من العناصر الجوية المسببة للتآكل. تتضمن أنظمة الطلاء هذه عادةً طبقة أولية غنية بالزنك، وطبقة بناء من الإيبوكسي، وطبقة علوية من البولي يوريثين لمقاومة الأشعة فوق البنفسجية.

استراتيجية الشراء: تقييم مورد الهياكل الفولاذية متعددة الوظائف

مجموعات البناء المعدني سابقة الهندسة (PEMB).

عند إشراك أ مورد الهياكل الفولاذية متعددة الوظائف ، عادةً ما يقوم المشترون بشراء مجموعات المباني المعدنية سابقة الهندسة (PEMB). تتضمن قائمة المواد القياسية (BOM) الإطارات الأولية والثانوية، وألواح السقف والجدران المقطوعة مسبقًا، والأبواب، والنوافذ، والمثبتات عالية القوة، وأنظمة العزل. يتطلب تجميع الموقع تخطيطًا دقيقًا، بما في ذلك تنظيم المواد ونشر معدات الرفع الثقيلة، مثل الرافعات المتحركة، لتركيب الإطارات الأولية بأمان. يوفر المورد رسومات تركيب تفصيلية تحدد كل مكون في موقع محدد، مما يقلل من التخمين ويسرع جدول البناء.

برامج تشغيل التكلفة الإجمالية للملكية وعائد الاستثمار

الشراكة مع شركة ذات سمعة طيبة تعمل الشركة المصنعة للهيكل الفولاذي متعدد الوظائف على تحسين التكلفة الإجمالية للملكية (TCO). يحول التصنيع المسبق الجزء الأكبر من تكاليف البناء من العمالة التي لا يمكن التنبؤ بها في الموقع إلى بيئات المصانع التي يتم التحكم فيها بشكل كبير، حيث تضمن آلات اللحام والقطع الآلية الدقة. سرعة البناء هي المحرك الأساسي لعائد الاستثمار؛ يمكن تركيب الهياكل الفولاذية فور التسليم، مما يتجاوز أوقات المعالجة الطويلة المرتبطة بالإطارات الخرسانية. علاوة على ذلك، يوفر الفولاذ استدامة استثنائية لدورة الحياة. مع معدل إعادة تدوير عالمي يتجاوز 90%، فإن إعادة تدوير 1000 كجم من الفولاذ توفر حوالي 1400 كجم من خام الحديد و740 كجم من الفحم، مما يقلل بشكل كبير من البصمة الكربونية للمشروع ويجذب أصحاب المصلحة المهتمين بالبيئة.

خاتمة

يوفر الهيكل الفولاذي متعدد الوظائف قدرة لا مثيل لها على التكيف وكفاءة القوة مقابل الوزن، بشرط مراعاة الهندسة بدقة لنقاط الضعف الحرارية والتوزيع الدقيق للأحمال. عند اختيار مورد، قم بإعطاء الأولوية للمصنعين الذين يقدمون شهادات شفافة للمواد ASTM أو EN، وهندسة توصيل مفصلة بما في ذلك أدوات التقوية وألواح التقوية، وخطط شاملة للحماية من التآكل.

• قم بإشراك مهندس إنشائي مرخص لتحديد متطلبات الامتداد الدقيقة وقدرات تحميل الرافعة قبل طلب عروض الأسعار.

• إجراء مسح جيوتقني شامل لتحديد ما إذا كانت هناك حاجة إلى أسس ضحلة أو عميقة لظروف الموقع المحددة.

• تأكد من أن الشركة المصنعة التي تم اختيارها تتوافق مع معايير EN 1090-1 أو معايير مراقبة إنتاج المصنع الإقليمية المماثلة.

• تختص الجلفنة بالغمس الساخن أو الطلاءات الإيبوكسية المتقدمة لأي مكونات هيكلية معرضة للبيئات الصناعية أو البحرية.

التعليمات

س: ما هو الفرق بين الفولاذ الإنشائي المدرفل على الساخن والصلب على البارد؟

ج: يتم تشكيل الفولاذ المدلفن على الساخن عند درجات حرارة تزيد عن 1400 درجة مئوية، مما يؤدي إلى مكونات ثقيلة وعالية القوة مثل الحزم I المستخدمة في الإطارات الحاملة الأولية. يتم تشكيل الفولاذ المشكل على البارد في درجة حرارة الغرفة، مما يؤدي إلى إنشاء مكونات دقيقة وخفيفة الوزن مثل قنوات C المستخدمة في الإطارات الثانوية ودعم الكسوة.

س: في أي درجة حرارة يفقد الهيكل الفولاذي قدرته على التحمل؟

ج: يبدأ الفولاذ الإنشائي في فقدان قوته بشكل كبير عند درجات الحرارة المرتفعة. بين 530 درجة مئوية و810 درجة مئوية (1000-1300 درجة فهرنهايت)، فإنه يفقد أكثر من 50% من سلامته الهيكلية ويؤدي إلى الإجهاد، مما يجعل معالجات مقاومة الحريق مثل الطلاء المنتفخ إلزامية.

س: ما هي مسامير القص ولماذا يتم استخدامها في البناء الفولاذي؟

ج: مسامير القص عبارة عن مثبتات معدنية ملحومة بالشفة العلوية للعارضة الفولاذية. عندما يتم صب بلاطة خرسانية فوقها، فإنها تقوم بتثبيت الفولاذ والخرسانة معًا. وهذا يمنع الانزلاق الأفقي ويخلق حركة مركبة، مما يزيد بشكل كبير من سعة تحميل الأرضية.

س: كيف يمكنك منع التواء التواء في العوارض الفولاذية؟

ج: يتم منع التواء الالتواء، الذي يتسبب في التفاف المقاطع المفتوحة مثل العوارض I تحت الأحمال غير المركزية، باستخدام أشكال هيكلية مغلقة مثل الأقسام الهيكلية المجوفة أو عن طريق لحام ألواح تقوية الفولاذ عموديًا بين حواف العوارض لزيادة الصلابة.

س: ما الذي تتضمنه مجموعة البناء المعدنية القياسية سابقة الهندسة؟

ج: تشتمل المجموعة القياسية على قائمة كاملة من المواد: الإطارات الأولية، والإطارات الثانوية، وألواح السقف والجدران المقطوعة والمطلية مسبقًا، والأبواب، والنوافذ، والمثبتات الضرورية بما في ذلك البراغي عالية القوة، وأنظمة العزل الشاملة.

س: لماذا تقتصر إطارات البوابة على عروض الامتداد وقدرات الرافعة المحددة؟

ج: تم تحسين إطارات البوابة لتحقيق الكفاءة الاقتصادية. في حين أنها يمكن أن تمتد على نطاق أوسع، فإن المدى الأكثر فعالية من حيث التكلفة هو 25 إلى 35 مترًا. يمكن لإطارات البوابة القياسية أن تدعم أقواس الرافعة، لكن السعات عادةً ما تكون محدودة بأقل من 20 طنًا لمنع الانحراف الجانبي المفرط.

س: ما الفرق بين الأساسات الضحلة والعميقة للهياكل الفولاذية؟

ج: تقوم الأساسات الضحلة بنقل أحمال البناء إلى التربة القريبة من السطح وتستخدم عندما تكون الأرض مستقرة للغاية. تكون الأساسات العميقة، مثل الخوازيق المدفوعة، مطلوبة عندما تكون التربة السطحية ضعيفة، مما يؤدي إلى نقل الأحمال الهيكلية الثقيلة إلى قاعدة صخرية أعمق وأكثر استقرارًا.
