Produktübersicht

Eine erfolgreiche Gebäudehülle hängt von mehr als den Paneelen allein ab. Paneelabmessungen, Stützpositionen, Verbindungsdetails, Öffnungen und Umfangsbleche müssen zusammenwirken, um ein vollständiges System zu bilden.

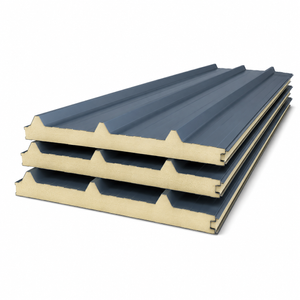

Das ZSJH-Stahl-Sandwichpaneelsystem kombiniert metallbeschichtete Isolierpaneele mit abgestimmten Befestigungs- und Abschlusskomponenten. Es eignet sich für Stahlneubauten, Erweiterungen, Modulbauweise und ausgewählte Sanierungsprojekte.

Jedes Paneel verfügt über einen Isolierkern, der zwischen Metallverkleidungen verklebt ist. Diese Verbundkonstruktion vereint die Außenverkleidung, die Dämmschicht und die Innenverkleidung in einem vorgefertigten Bauteil und trägt so zur Vereinfachung der Montage vor Ort bei.

Vom ersten Paneelplan bis zur endgültigen Eckverkleidung kann das Lieferpaket auf der Grundlage genehmigter Zeichnungen und des vereinbarten Projektumfangs entwickelt werden.

Auf Ihr Projekt zugeschnitten

Koordiniertes Panel-Layout

Paneellängen und Installationsrichtung können rund um Strukturfelder, Türöffnungen und Fensterpositionen geplant werden. Eine organisierte Anordnung trägt dazu bei, unnötige Schnitte zu vermeiden und sorgt dafür, dass die sichtbaren Fugen im gesamten Gebäude konsistent bleiben.

Anwendungsspezifische Isolierung

Kernmaterial und Plattenstärke sollten den Verwendungszweck des Gebäudes widerspiegeln. Projektüberlegungen können Innentemperatur, Luftfeuchtigkeit, akustische Anforderungen und dokumentierte Brandverhalten umfassen.

Steinwolle-, EPS-, PU- und PIR-Konfigurationen können während der Spezifikationsüberprüfung besprochen werden. Für das ausgewählte Panel-Produkt werden Verfügbarkeit und Eignung bestätigt.

Kompatible Oberflächenveredelungen

Verkleidungsmaterialien und Beschichtungen können entsprechend der äußeren Umgebung und den internen Betriebsbedingungen ausgewählt werden. Die Abstimmung von Farbe und Profil trägt außerdem dazu bei, ein einheitliches Erscheinungsbild an Wänden, Dächern und Zubehör zu erzielen.

Detaillierte Verbindungen

Paneel-zu-Paneel-Verbindungen sind nur ein Teil des Gehäuses. Sockeldetails, Dachkanten, Ecken und Servicedurchdringungen erfordern ebenfalls kompatible Verkleidungen und Dichtungen, um Wasser- und Luftlecks zu kontrollieren.

zum Produktkonfigurations

-Konfigurationselementprojekt	Überlegungen
Anwendung	Außenwände, Dächer oder Innentrennwände
Isolierkern	Anforderungen an thermische, akustische und brandschutztechnische Anforderungen
Plattenstärke	Erforderliche Dämmleistung und verfügbares Produktsortiment
Metallverkleidungen	Expositionsbedingungen, interne Verwendung und Anforderungen an die Endbearbeitung
Oberflächenprofil	Architektonisches Erscheinungsbild und ausgewähltes Paneelsystem
Plattenabmessungen	Gebäudeaufteilung, Handhabungsgeräte und Transportgrenzen
Befestigungsanordnung	Tragkonstruktion, Bemessungslasten und Plattentyp
Gelenksystem	Kompatible Anschlüsse für die ausgewählte Anwendung
Farbe und Beschichtung	Genehmigter Fertigstellungsplan und Umweltbelastung
Zubehör	Kantteile, Verschlüsse, Befestigungen und Dichtungskomponenten

Ein abgestimmtes Versorgungspaket

Abhängig vom Projektumfang kann das Panel-Paket Folgendes umfassen:

• Isolierte Wand- und Dachpaneele

• Interne Trennwände

• Außen- und Inneneckbleche

• First-, Ortgang- und Traufkomponenten

• Sockelverkleidungen und Öffnungsrahmen

• Kompatible Befestigungs- und Dichtungsmaterialien

• Panel-Layout und Anschlussinformationen

• Schutzverpackung für den Versand

Eine frühzeitige Koordinierung dieser Elemente trägt dazu bei, nicht übereinstimmende Komponenten und fehlende Endbearbeitungsmaterialien während der Installation zu reduzieren.

Typische Anwendungen

Produktionsanlagen

Paneelsysteme können die äußere Einfriedung von Produktionsgebäuden bilden und eine interne Trennung zwischen bestimmten Betriebsbereichen ermöglichen.

Lagerung und Vertrieb

Aufeinander abgestimmte Wand- und Dachpaneele unterstützen einheitliche Gehäuseanordnungen in Lagergebäuden, Ladebereichen und Vertriebsanlagen.

Temperaturkontrollierte Räume

Für gekühlte Lager- und Verarbeitungsumgebungen können geeignete Panelkonfigurationen in Betracht gezogen werden. Besondere Aufmerksamkeit erfordern Fugenabdichtungen, Dampfsperren und Durchdringungen.

Modulare und vorgefertigte Gebäude

Projektgroße Paneele können vorbehaltlich des genehmigten Gebäudeentwurfs in Büros, Wohneinheiten und Nebengebäude eingebaut werden.

Gebäudeerweiterungen und Renovierungen

Sandwichpaneele können verwendet werden, um neue Erweiterungen einzuschließen oder ausgewählte bestehende Hüllenelemente zu ersetzen, nachdem die Tragkonstruktion und die Anschlussbedingungen beurteilt wurden.

Projektkoordination mit ZSJH Steel

ZSJH Steel unterstützt die koordinierte Lieferung von Stahlgebäuden und hilft Kunden dabei, die Gehäuseanforderungen an die Hauptstruktur und die zugehörigen Komponenten anzupassen.

Unsere Projektgespräche konzentrieren sich auf:

• Zeichnungsbasierte Anpassung

• Panel- und Zubehörkompatibilität

• Abstimmung mit Stahlrahmen

• Vor der Produktion vereinbarte Inspektionsanforderungen

• Verpackungs- und Lieferplanung

• Montageanleitung im vereinbarten Lieferumfang

FAQ

Kann das gleiche Paneel sowohl für Dächer als auch für Wände verwendet werden?

Nicht automatisch. Dach- und Wandpaneele können unterschiedliche Profile, Verbindungen und Installationsanforderungen haben. Das ausgewählte Produkt muss für den vorgesehenen Einsatzzweck geeignet sein.

Wie wird die erforderliche Plattendicke ermittelt?

Die Dicke hängt von der erforderlichen Wärmeleistung, dem Kernmaterial, den Betriebsbedingungen und dem ausgewählten Plattensystem ab. Es sollte anhand von Produktdaten und Projektanforderungen spezifiziert werden.

Sind Sandwichpaneele der Haupttragrahmen des Gebäudes?

Sie bilden in der Regel die Gebäudehülle und übertragen vorgegebene Lasten auf tragende Bauteile. Sie sollten nicht als Ersatz für den Hauptstrukturrahmen betrachtet werden, es sei denn, ein technisches System erlaubt dies ausdrücklich.

Können Öffnungen für Türen, Fenster und Geräte vorgesehen werden?

Ja, Öffnungen können im Paneellayout koordiniert werden. Abhängig von der Größe und Lage der Öffnungen können Verstärkungen, Stützelemente, Anschlussbleche und Dichtungen rund um die Öffnungen erforderlich sein.

Haben alle Sandwichelemente das gleiche Brandverhalten?

Nein. Das Brandverhalten variiert je nach Kern, Verkleidungen, Verbindungen, Befestigungen und geprüfter Baugruppe. Jede erforderliche Klassifizierung muss durch eine Dokumentation für das angegebene Produkt und die angegebene Installation unterstützt werden.

Welche Informationen helfen Ihnen bei der Angebotserstellung?

Bitte geben Sie den Projektstandort, die Bauzeichnungen, die Plattenanwendung, die erforderlichen Mengen, die Isolierungsziele, die gewünschten Oberflächen und den Lieferort an. Wenn eine Spezifikation verfügbar ist, fügen Sie diese Ihrer Anfrage bei.
