Produktübersicht

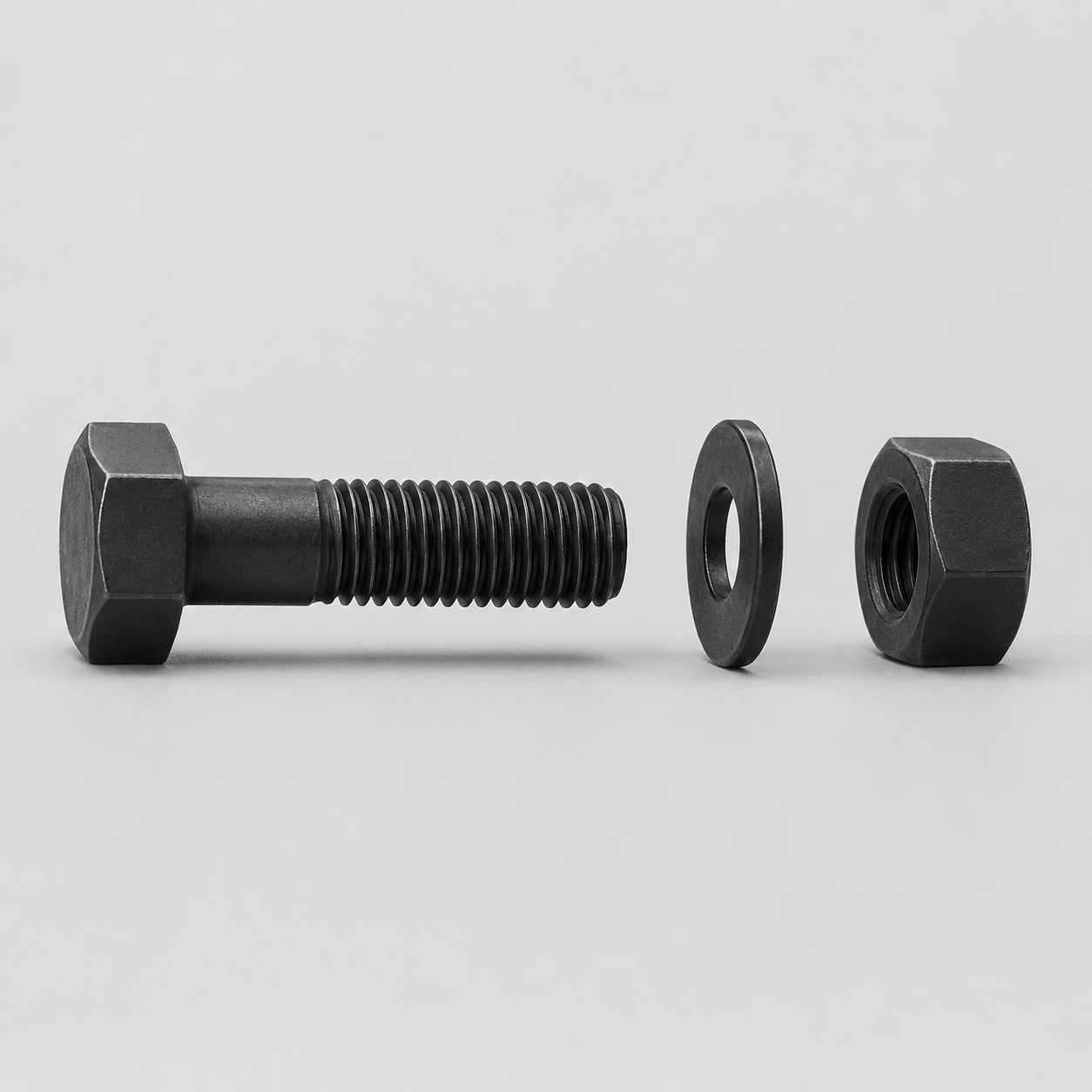

Eine erfolgreiche Stahlverbindung beginnt mit der richtigen Spezifikation der Verbindungselemente. Hochfeste Strukturschrauben verbinden Stahlbauteile über Endplatten, Verbindungsplatten und andere Verbindungsdetails und unterstützen so die Montage vorgefertigter Stahlkonstruktionen vor Ort.

Bei ZSJH Steel bilden Ihre Verbindungszeichnungen und Ihr Schraubenplan den Ausgangspunkt für eine Anfrage. Durch die Überprüfung der Verbindungselemente neben den Stahlkomponenten können Mengen, Montagekonfigurationen, Dokumentation und Lieferanforderungen vor der Bestellung geklärt werden.

Hohe Festigkeit bedeutet nicht automatisch Vorspannung. Die Verbindungskonstruktion bestimmt, ob eine geeignete vorgespannte Baugruppe erforderlich ist. Bei rutschhemmenden Verbindungen hängt die Leistung auch von der angegebenen Vorspannung und dem Zustand der berührenden Stahloberflächen ab.

Hauptvorteile

Abgestimmt auf Ihr Stahlwerk

Geben Sie Schrauben anhand von Verbindungszeichnungen und Materiallisten an, um eine konsistente Beschaffung über Träger, Stützen, Aussteifungen und Verbindungsplatten hinweg zu unterstützen.

Komplette Montageplanung

Geben Sie in Ihrer Anfrage kompatible Muttern und die erforderlichen Unterlegscheiben an, um fehlende Komponenten und unvollständige Installationspakete zu vermeiden.

Klare Einkaufsanforderungen

Definieren Sie vor der Beschaffung das Schraubensystem, die Abmessungen, die Verarbeitung und die Prüfdokumente, um die Vergleichbarkeit von Angeboten zu erleichtern.

Organisierte Projektlieferungen

Besprechen Sie die Verpackung nach Größe, Verbindungsgruppe oder Bauphase. Klar identifizierte Pakete helfen den Empfangsteams, Lieferungen mit dem Projektbolzenplan abzustimmen.

Bei den folgenden Informationen handelt es sich um eine Auswahlreferenz und nicht um eine bestätigte Lagerbestandsliste. Die Verfügbarkeit muss für jede Bestellung bestätigt werden.

Artikelspezifikation	/ Auswahlbasis
Produkt	Hochfeste Strukturschraubenbaugruppe
Komponenten	Für das ausgewählte System erforderliche Schrauben, kompatible Muttern und Unterlegscheiben
Bolzentyp	Ausführung mit Sechskantkopf oder Spannungsregelung, je nach Spezifikation und Verfügbarkeit
Kraftklasse	Zu den gängigen Metrikbeispielen gehören 8,8 und 10,9; Die Auswahl richtet sich nach dem Anschlussdesign
Nenndurchmesser	M12–M36 ist ein Referenzbereich für einige strukturelle Schraubensysteme; Bestätigen Sie die verfügbaren Größen
Schraubenlänge	Nach Anschlussstärke und genehmigten Zeichnungen
Thread-Konfiguration	Entsprechend dem gewählten Produktstandard
Oberflächenbeschaffenheit	Für die Gesamtmontage spezifiziert und freigegeben
Installationsvoraussetzung	Nicht vorgespannt oder vorgespannt, je nach Angabe des Ingenieurs
Dokumentation	Erforderliche Berichte und Rückverfolgbarkeitsaufzeichnungen werden vor der Bestellung vereinbart
Verpackung	Für die Sendung vereinbarte Verpackungsart und Kennzeichnung

Typische Anwendungen

Vorbehaltlich einer genehmigten Verbindungskonstruktion können hochfeste Schrauben spezifiziert werden für:

• Träger-Stützen-Verbindungen in industriellen Stahlgebäuden.

• Träger- und Stützenverbindungen in vorgefertigten Rahmen.

• Aussteifungsverbindungen und Knotenbleche.

• Stahlplattformen und Zwischengeschosskonstruktionen.

• Dachstuhlverbindungen.

• Strukturmontagen für Lager und Werkstatt.

 Qualität und Dokumentation

Identifizieren Sie die erforderlichen Prüfungen in Ihrer Kaufspezifikation:

• Abmessungen, Gewindezustand und sichtbare Mängel.

• Bauteilkennzeichnung und Chargenidentifizierung.

• Anwendbare Prüfberichte über mechanische Eigenschaften und Montage.

• Anforderungen an die Oberflächenbeschaffenheit und Beschichtungsprüfung.

• Genauigkeit der Packliste und Mengenüberprüfung.

Prüf- und Dokumentationspflichten sollten vor Auftragsannahme vereinbart werden.

FAQ

Wie wähle ich die richtige Schraubengröße und -sorte aus?

Verwenden Sie die genehmigten Anschlusszeichnungen und den Schraubenplan. Bei der Auswahl sollten das Verbindungsdesign, die Montageart und die Installationsanforderungen berücksichtigt werden – nicht nur das Aussehen oder der Durchmesser.

Sind alle hochfesten Schrauben zum Vorspannen geeignet?

Nein. Vorgespannte Verbindungen erfordern eine für diesen Zweck qualifizierte Baugruppe. Eine Festigkeitsklassenkennzeichnung allein ist kein Nachweis der Eignung.

Was ist eine Spannungskontrollschraube?

Es handelt sich um eine Strukturschraube mit einem verzahnten Ende, die mit einem kompatiblen Scherschlüssel verwendet wird. Bei der Installation müssen die vollständigen Anweisungen des Herstellers eingehalten werden, einschließlich der Fugenbettung und des abschließenden Festziehens.

Sollten Muttern und Unterlegscheiben in der Anfrage enthalten sein?

Ja. Geben Sie die komplette Baugruppe und die erforderliche Unterlegscheibenanordnung an. Die Komponentenkompatibilität muss gewahrt bleiben; Separat gekaufte Teile sollten nicht als austauschbar angesehen werden.

Kann für jede Schraube ein Anzugsdrehmoment verwendet werden?

Nein. Befolgen Sie das genehmigte Verfahren für die jeweilige Baugruppe. Die Anforderungen an das Drehmoment hängen von der Baugruppe, ihrem Zustand und der Installationsmethode ab.

Fordern Sie ein Angebot an

Suchen Sie nach hochfesten Schrauben für Ihr nächstes Stahlgebäude?

Senden Sie ZSJH Steel Ihre Verbindungszeichnungen oder Schraubenliste für ein projektspezifisches Angebot. Berücksichtigen Sie Muttern, Unterlegscheiben, Verpackung und Inspektionsanforderungen, damit der gesamte Lieferumfang überprüft werden kann.
