يجمع النظام بين ألواح الجدران المعدنية، والمواد العازلة، والأحزمة الداعمة، ومكونات التوصيل، والحشوات، والزخارف، والمثبتات، ومواد الختم. يمكن تصميمه كجدار ذو طبقة واحدة للمباني الصناعية الاقتصادية أو كمجموعة حائط معزولة للمشاريع التي تتطلب أداء حراريًا أو صوتيًا أو حريقًا محسنًا.

تقوم شركة ZSJH Steel بتصنيع كل نظام جداري وفقًا لأبعاد المبنى وتصميم اللوحة ومواصفات المشروع. يتم تحديد المكونات وتعبئتها لضمان النقل الفعال والتركيب المريح في الموقع.

تكوينات نظام الجدار المتاحة

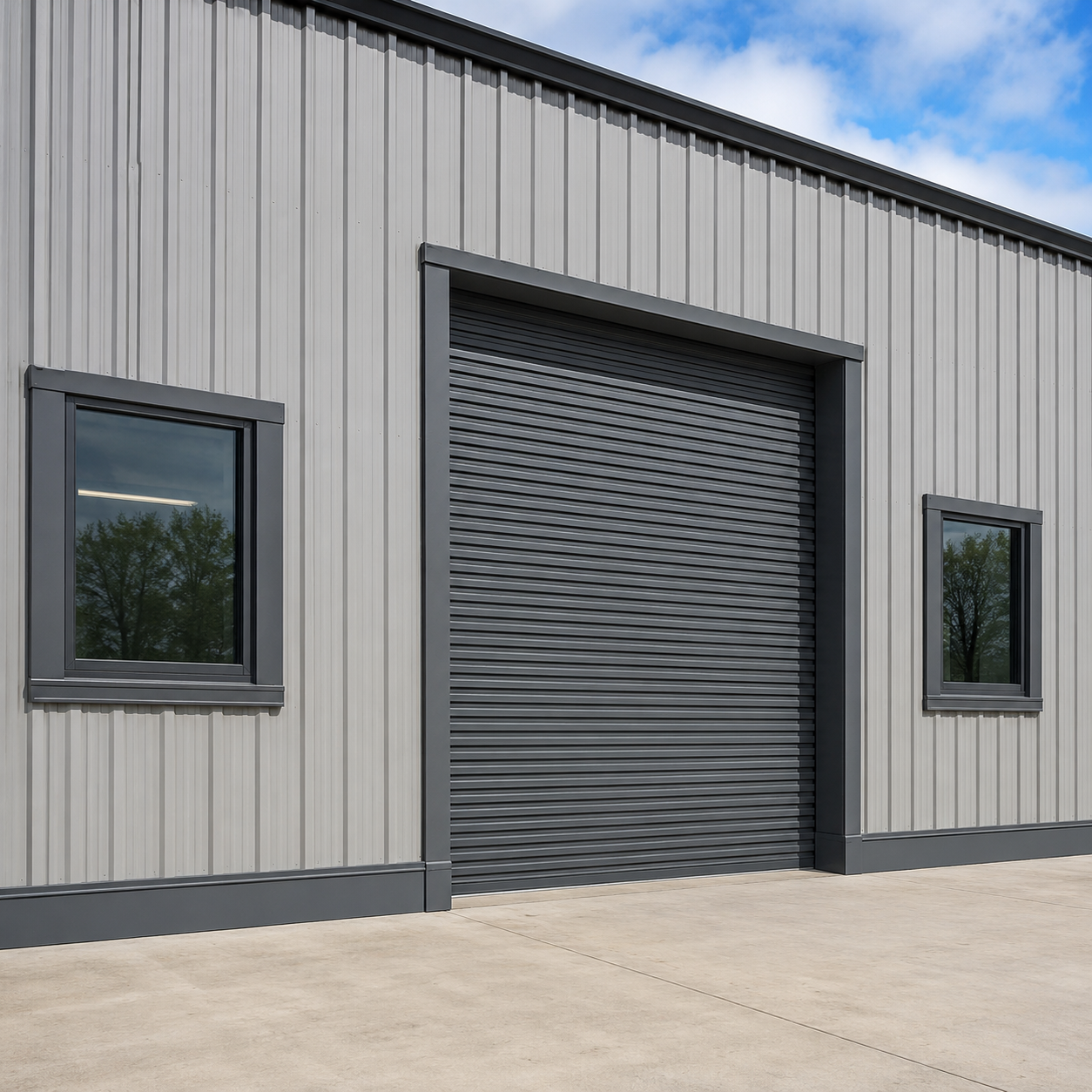

1. الجدار الفولاذي ذو المظهر المفرد

حاوية خفيفة الوزن واقتصادية تتكون من صفائح فولاذية مجلفنة أو مطلية بالألوان. يُستخدم هذا الخيار بشكل شائع في المستودعات والمباني الزراعية وملاجئ المعدات وورش العمل الصناعية حيث لا يكون العزل ضروريًا.

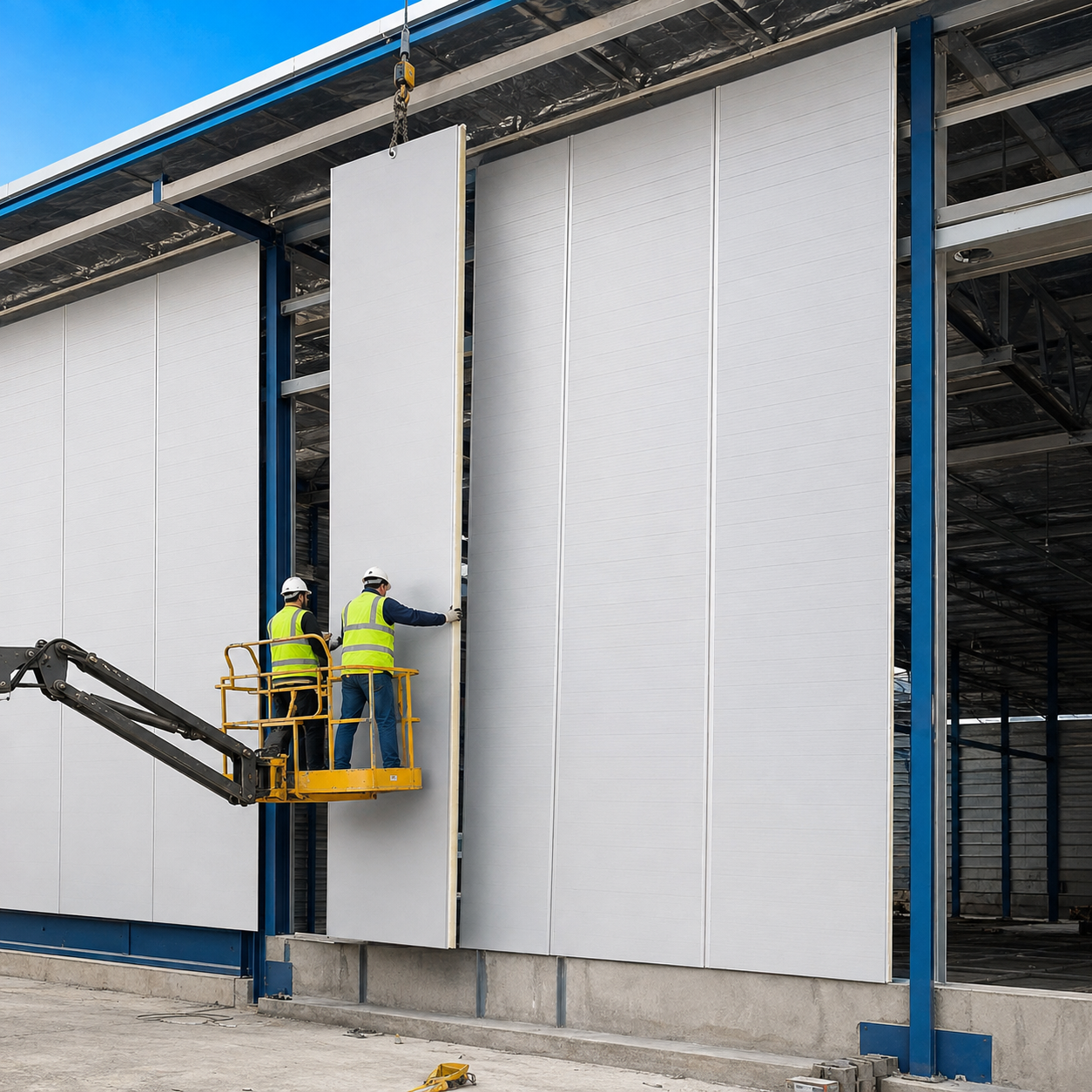

2. جدار لوحة ساندويتش معزول

لوح مركب يتم إنتاجه في المصنع مع صفائح فولاذية على كلا الجانبين ونواة عازلة في المنتصف. فهو يساعد على تحسين التحكم في درجة الحرارة الداخلية ويقلل الحاجة إلى عمليات التثبيت المتعددة في الموقع.

تشمل نوى العزل المتاحة ما يلي:

• الصوف الصخري

• الصوف الزجاجي

• ربحية السهم

• شرطة التدخل السريع أو بو

3. تجميع الجدار المعزول المدمج

يجمع هذا النظام بين الكسوة المعدنية الخارجية والعزل وألواح البطانة الداخلية والمكونات الداعمة. إنه يوفر مرونة أكبر في سمك العزل والتحكم في البخار والتصميم المعماري.

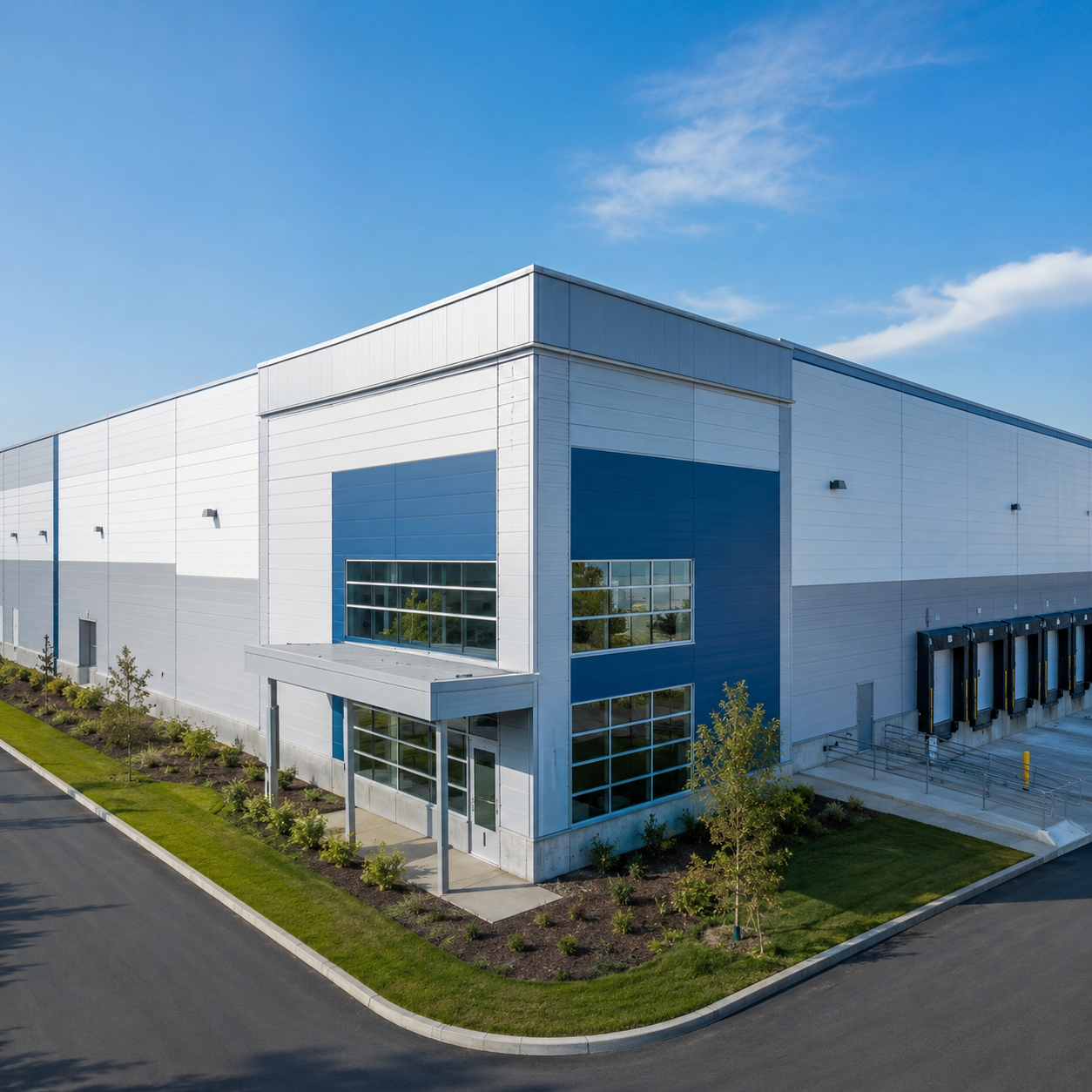

4. نظام الواجهات المعدنية المزخرفة

تتوفر ألواح الجدران المعمارية للمكاتب وصالات العرض والمرافق التجارية ومداخل المباني. يمكن اختيار أشكال مختلفة من اللوحات وتفاصيل المفاصل والألوان واتجاهات التثبيت.

مواصفات المنتج القياسية

المواصفات	الاختيار المتاح
مواجهة خارجية	صفائح فولاذية مجلفنة مطلية مسبقًا
مواجهة داخلية	بطانة فولاذية مجلفنة أو مطلية مسبقًا
نوع الملف الشخصي	لوحة تثبيت مموجة أو مضلعة أو مسطحة أو مخفية
سمك المعدن	0.4-1.2 ملم أو خاص بالمشروع
عرض اللوحة	وفقًا لملف تعريف اللوحة المحدد
طول اللوحة	مخصصة وفقا لتخطيط الجدار
سمك العزل	50، 75، 100، 120 أو 150 ملم
المواد العازلة	الصوف الصخري، الصوف الزجاجي، EPS، PIR أو PU
اتجاه التثبيت	عمودي أو أفقي
الانتهاء من السطح	طلاء PE أو SMP أو HDP أو PVDF
اختيار اللون	ألوان RAL القياسية أو المخصصة
الأعضاء الداعمون	أحزمة حائط مجلفنة على شكل C أو Z

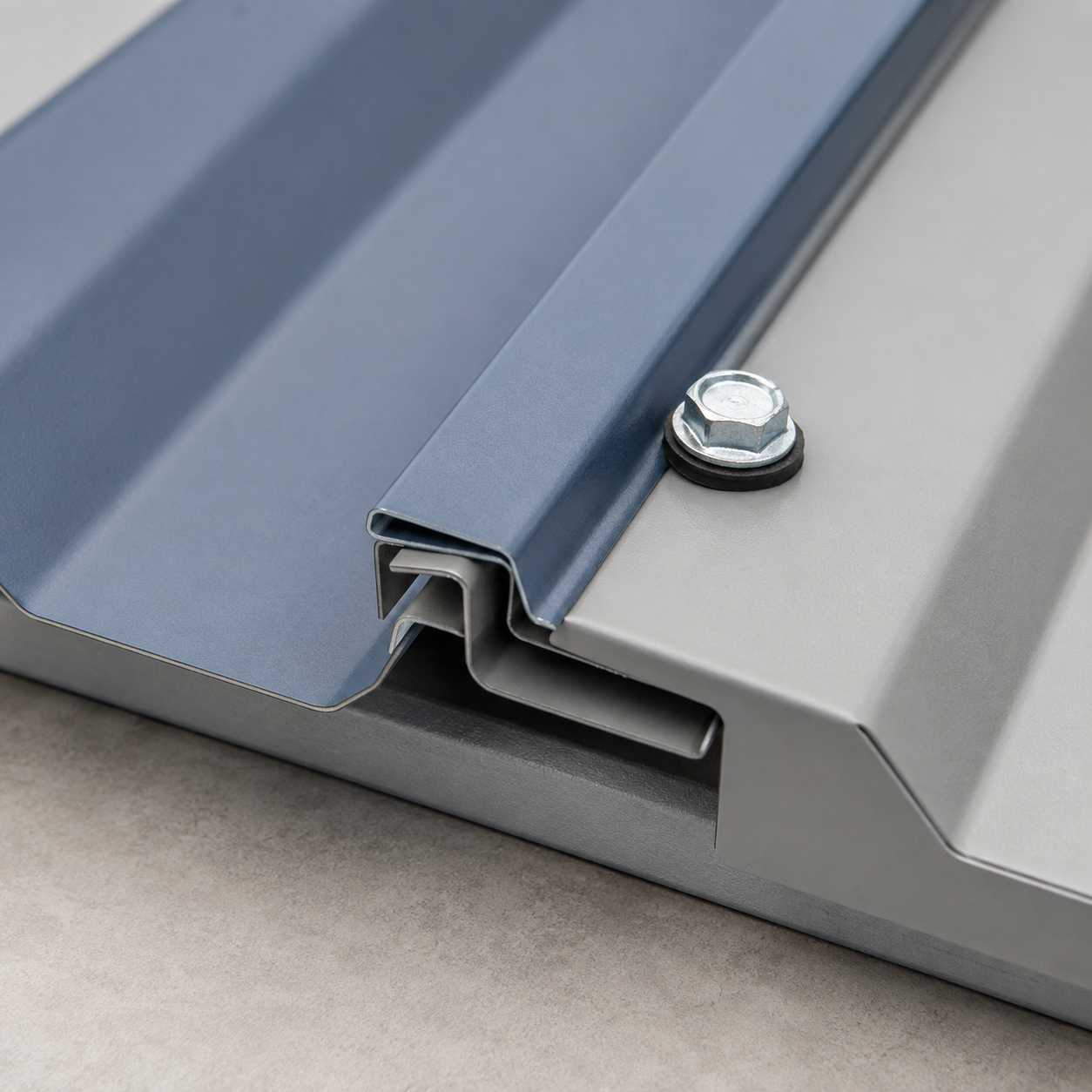

طريقة الاتصال	السحابات المكشوفة أو المخفية
مُكَمِّلات	الديكورات والحشوات والمسامير والمواد المانعة للتسرب وشرائط الإغلاق

ميزات الأداء

حماية موثوقة للمباني

يشكل نظام الجدار غلافًا وقائيًا حول الهيكل الفولاذي. تساعد تداخلات اللوحة الصحيحة والوميض والوصلات المختومة في التحكم في اختراق الماء وتسرب الهواء.

حلول العزل المرنة

يمكن اختيار مواد عزل وسماكات مختلفة وفقًا للاستخدام المقصود للمبنى والظروف المناخية ومتطلبات أداء الطاقة.

بناء خفيف الوزن

تتميز ألواح الجدران المعدنية بوزن ذاتي منخفض نسبيًا، مما يقلل من الحمل الواقع على الهيكل الفولاذي الأساسي والأساس.

تجميع موقع فعال

يتم إنتاج الألواح وفقًا لارتفاعات الجدران وتخطيط التثبيت المعتمدين. وهذا يقلل من قطع الموقع غير الضروري ويدعم عملية تثبيت أكثر تنظيماً.

تفاصيل الاتصال المنسقة

يمكن تزويد فتحات النوافذ والأبواب والزوايا والحواجز والوصلات من الجدار إلى السقف بمكونات وامضة متطابقة لإنشاء نظام حاوية كامل.

حماية طويلة الأمد من التآكل

تعمل الركائز المجلفنة والطلاءات الواقية على تحسين مقاومة الرطوبة والتآكل. تتوفر أنظمة الطلاء المحسنة للبيئات الساحلية أو ذات الرطوبة العالية أو الصناعية.

مظهر معماري متناسق

يمكن تنسيق ملفات تعريف اللوحة واتجاه التثبيت ونوع التثبيت والألوان الخارجية لإنشاء واجهة بناء موحدة.

مكونات النظام كاملة

يمكن أن تتضمن حزمة التوريد النموذجية ما يلي:

• صفائح الجدران المعدنية الخارجية

• ألواح بطانة داخلية

• ألواح ساندويتش معزولة

• أحزمة الجدار المجلفن

• وميض الزاوية الخارجية والداخلية

• ديكورات النوافذ والأبواب

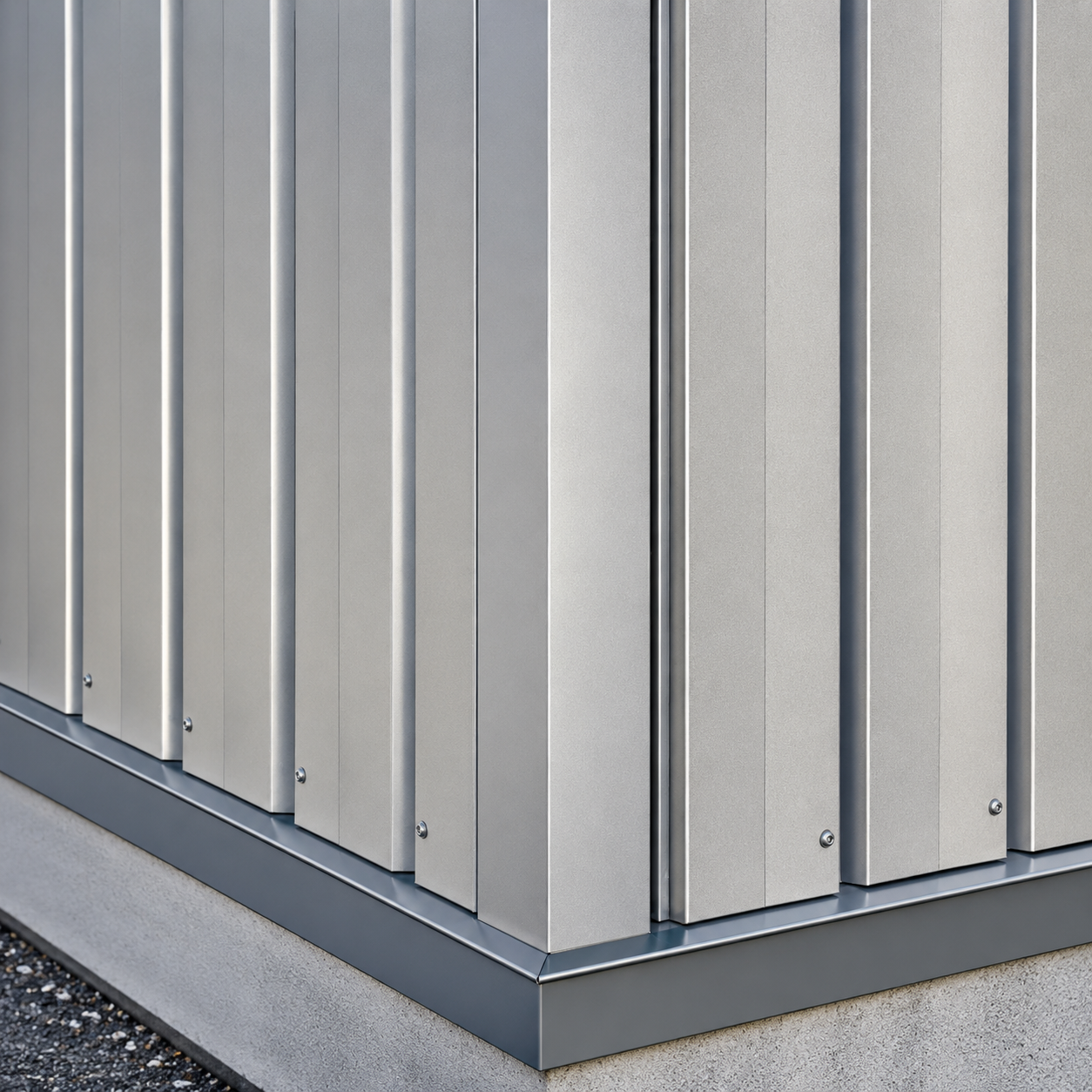

• وميض القاعدة

• تومض الطنف والحاجز

• أغطية وصلات التمدد

• مسامير الحفر الذاتي

• شريط الختم ومانع التسرب

• شرائط إغلاق الرغوة

• ملحقات التحكم في مياه الأمطار

عملية التصنيع المخصصة

مراجعة معلومات المشروع

نقوم بمراجعة رسومات البناء وارتفاعات الجدران والمناخ المحلي ومتطلبات العزل وتفضيلات الألواح وشروط التثبيت.

اختيار النظام

يتم اختيار أنواع الألواح والطلاءات والمواد العازلة وطرق التوصيل المناسبة وفقًا لمتطلبات المشروع.

تنسيق الرسم

يتم فحص تخطيطات اللوحة والتفاصيل الوامضة والفتحات وكميات المواد قبل الإنتاج.

تصنيع المصنع

يتم تصنيع الألواح الجدارية وملحقاتها طبقاً للأبعاد والمواصفات المعتمدة.

التفتيش والتعبئة والتغليف

يتم فحص أبعاد اللوحة ومظهر السطح والكميات والتغليف قبل الشحن.

الدعم الفني

يمكن توفير مخططات التثبيت وتحديد المكونات لمساعدة فريق البناء أثناء تجميع الموقع.

التعليمات

ما هي المعلومات اللازمة لإعداد الاقتباس؟

يرجى تقديم أبعاد المبنى وارتفاعات الجدران ونوع اللوحة والسمك المطلوب والمواد العازلة واللون وموقع المشروع والكمية المقدرة. يوصى بالرسومات للحصول على عرض أسعار دقيق.

ما هو الفرق بين الجدار ذو الجلد الواحد وجدار الألواح العازلة؟

يستخدم الجدار ذو الجلد الواحد طبقة واحدة من الصفائح المعدنية، وهو أكثر اقتصادا بشكل عام. تحتوي لوحة الساندويتش على قلب عازل بين لوحين معدنيين وتوفر أداءً حراريًا وصوتيًا أفضل.

ما هي المواد العازلة التي يجب أن أختارها؟

يتم اختيار الصوف الصخري عادة عندما يكون تحسين الأداء الصوتي والصوتي أمرًا مهمًا. يعد EPS خيار عزل اقتصادي، بينما يوفر PIR أو PU عزلًا حراريًا فعالاً مع لوحة رقيقة نسبيًا. يجب أن يتبع الاختيار النهائي متطلبات المشروع واللوائح المحلية.

هل يمكنك مطابقة لون لوحة الحائط مع السقف؟

نعم. يمكن توفير ألواح الجدران، وألواح الأسقف، والزخارف، والحشوات بألوان RAL المنسقة، وفقًا لتوافر المواد والطلاء.

هل يمكنك تصميم الألواح حول الأبواب والنوافذ؟

نعم. يمكن تنسيق اللوحات والمكونات الوامضة مع مواقع الأبواب والنوافذ والفتحات وغيرها من فتحات الجدران الموضحة في المخططات المعتمدة.
