این سیستم پانل های دیواری فلزی، مواد عایق، حلقه های نگهدارنده، اجزای اتصال، چشمک زن ها، تریم ها، بست ها و مواد آب بندی را ترکیب می کند. این می تواند به عنوان یک دیوار تک پوسته برای ساختمان های صنعتی اقتصادی یا به عنوان یک مجموعه دیوار عایق برای پروژه هایی که نیاز به بهبود عملکرد حرارتی، صوتی یا آتش سوزی دارند، طراحی شود.

ZSJH Steel هر سیستم دیوار را با توجه به ابعاد ساختمان، طرح پانل و مشخصات پروژه تولید می کند. قطعات برای حمل و نقل کارآمد و نصب راحت در محل شناسایی و بسته بندی می شوند.

پیکربندی‌های سیستم دیواری موجود

1. دیوار فولادی پروفیل تک پوسته

محفظه ای سبک و مقرون به صرفه متشکل از ورق های فولادی پروفیل دار گالوانیزه یا رنگی. این گزینه معمولا برای انبارها، ساختمان های کشاورزی، پناهگاه های تجهیزات و کارگاه های صنعتی که عایق کاری ضروری نیست استفاده می شود.

2. دیوار ساندویچ پانل عایق

پانل کامپوزیت تولید کارخانه با ورق های فولادی در دو طرف و یک هسته عایق در مرکز. این به بهبود کنترل دمای داخلی کمک می کند و نیاز به چندین فرآیند نصب در محل را کاهش می دهد.

هسته های عایق موجود عبارتند از:

• پشم سنگ

• پشم شیشه

• EPS

• PIR یا PU

3. مونتاژ دیوار عایق ساخته شده

این سیستم ترکیبی از روکش فلزی خارجی، عایق، ورق های داخلی و اجزای نگهدارنده است. انعطاف پذیری بیشتری در ضخامت عایق، کنترل بخار و طراحی معماری ارائه می دهد.

4. سیستم نمای فلزی تزئینی

پانل های دیواری معماری برای دفاتر، نمایشگاه ها، امکانات تجاری و ورودی ساختمان ها در دسترس هستند. اشکال مختلف پانل، جزئیات مفصل، رنگ ها و جهت نصب را می توان انتخاب کرد.

مشخصات استاندارد محصول

مشخصات	انتخاب موجود
نمای خارجی	ورق فولادی گالوانیزه پیش رنگ شده
نمای داخلی	آستر فولادی گالوانیزه یا از پیش رنگ شده
نوع پروفایل	صفحه راه راه، آجدار، مسطح یا مخفی ثابت
ضخامت فلز	0.4-1.2 میلی متر یا خاص پروژه
عرض پنل	با توجه به نمایه پانل انتخاب شده
طول پانل	سفارشی با توجه به طرح دیوار
ضخامت عایق	50، 75، 100، 120 یا 150 میلی متر
مواد عایق	پشم سنگ، پشم شیشه، EPS، PIR یا PU
جهت نصب	عمودی یا افقی
پایان سطح	پوشش PE، SMP، HDP یا PVDF
انتخاب رنگ	رنگ های استاندارد یا سفارشی RAL
اعضای حمایت کننده	حلقه های دیواری مقطع C یا Z گالوانیزه

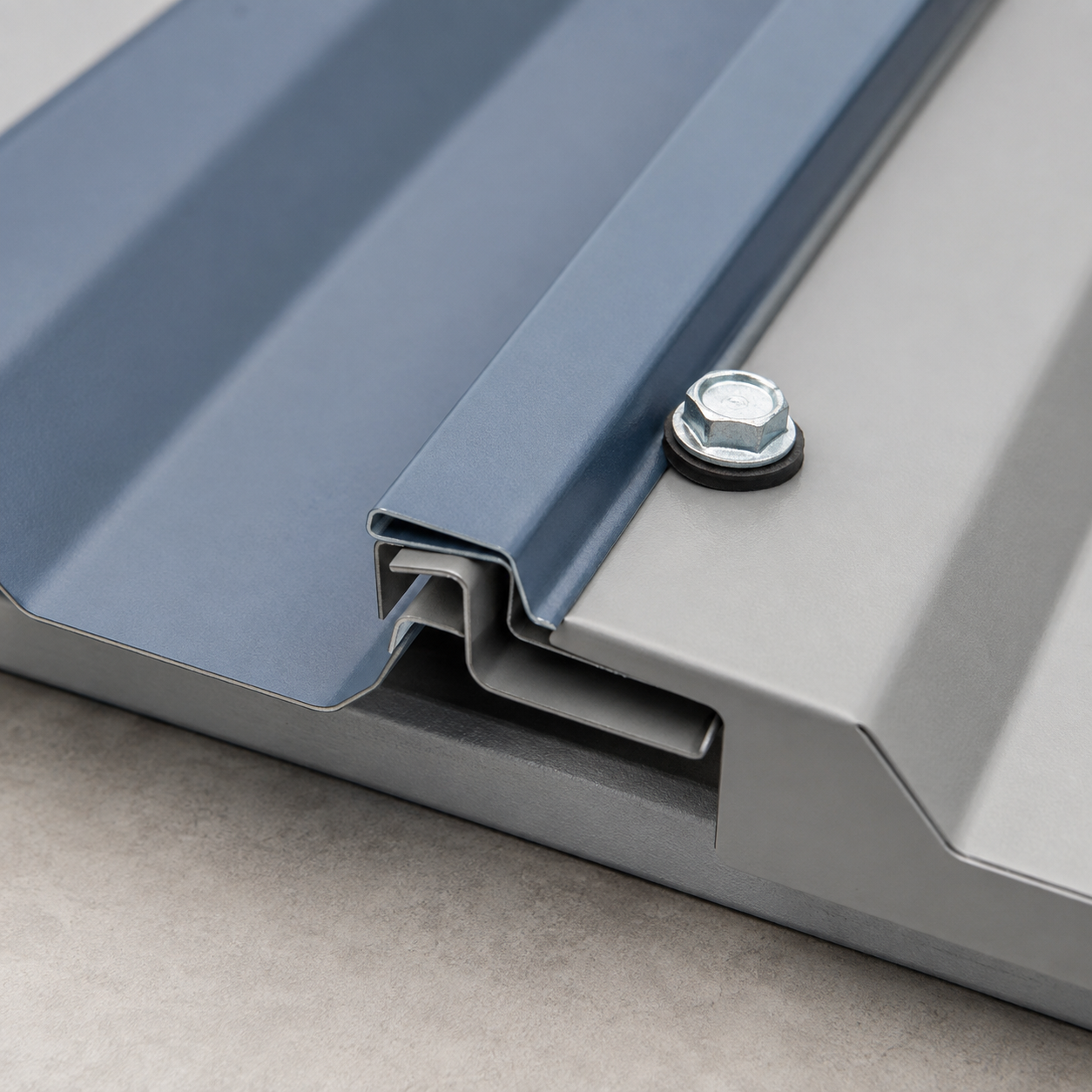

روش اتصال	بست های آشکار یا پنهان
لوازم جانبی	برش ها، فلاشینگ ها، پیچ ها، درزگیرها و نوارهای بسته شدن

ویژگی های عملکرد

حفاظت ساختمان قابل اعتماد

سیستم دیوار یک پوشش محافظ در اطراف سازه فولادی تشکیل می دهد. همپوشانی های صحیح پانل، چشمک زن ها و اتصالات مهر و موم شده به کنترل نفوذ آب و نشت هوا کمک می کند.

راه حل های عایق انعطاف پذیر

مواد و ضخامت های مختلف عایق را می توان با توجه به کاربری مورد نظر ساختمان، شرایط آب و هوایی و الزامات عملکرد انرژی انتخاب کرد.

ساخت و ساز سبک

پانل های دیواری فلزی دارای وزن نسبتاً کمی هستند که باعث کاهش بار وارد شده بر روی سازه و فونداسیون فولادی اولیه می شود.

مونتاژ سایت کارآمد

پانل ها با توجه به ارتفاع دیوار و چیدمان نصب مورد تایید تولید می شوند. این کار برش های غیر ضروری سایت را کاهش می دهد و از فرآیند نصب سازمان یافته تر پشتیبانی می کند.

جزئیات اتصال هماهنگ

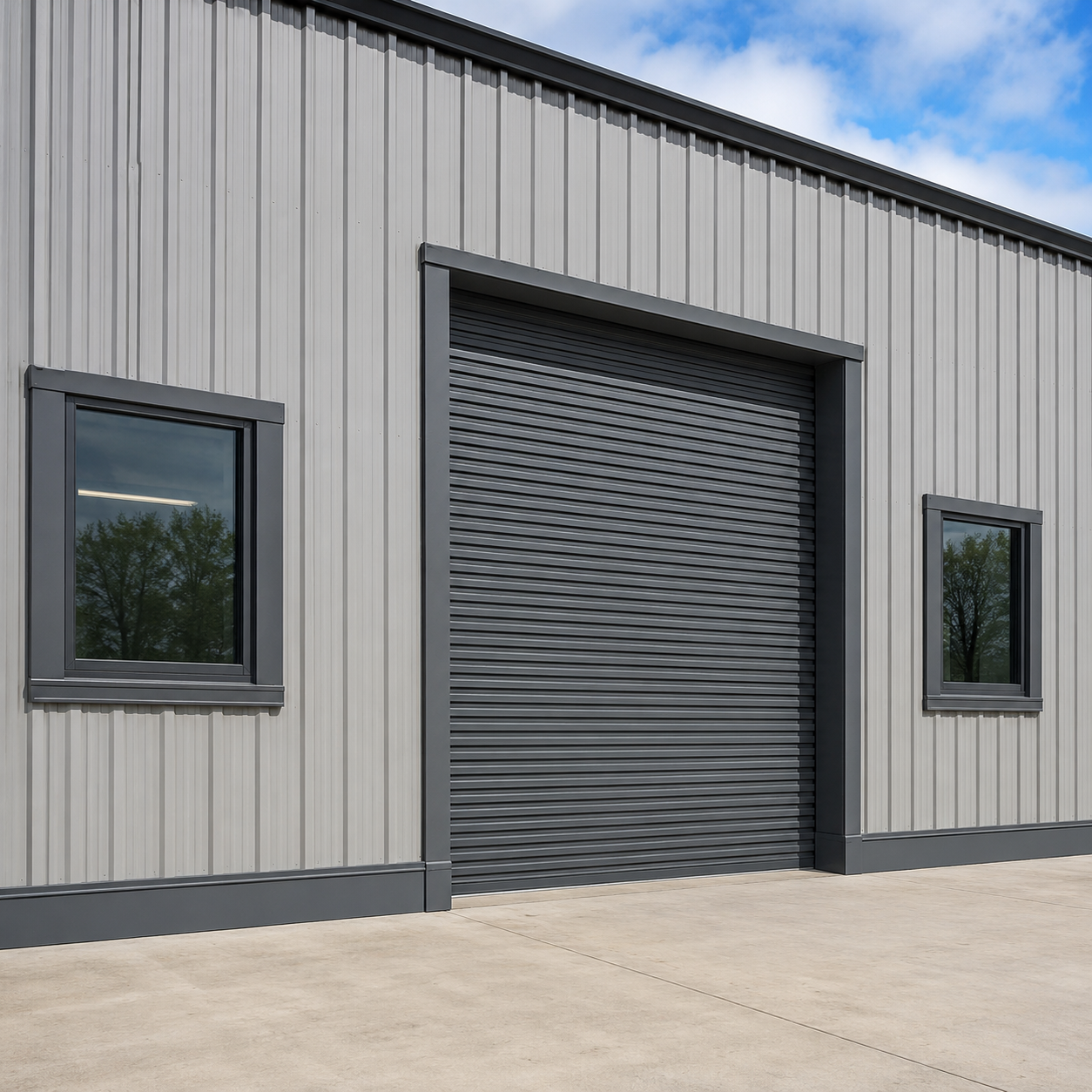

بازشوهای پنجره، درها، گوشه ها، جان پناه ها و اتصالات دیوار به سقف را می توان با اجزای چشمک زن منطبق برای ایجاد یک سیستم محفظه کامل عرضه کرد.

حفاظت طولانی مدت در برابر خوردگی

لایه های گالوانیزه و پوشش های محافظ مقاومت در برابر رطوبت و خوردگی را بهبود می بخشد. سیستم های پوشش پیشرفته برای محیط های ساحلی، با رطوبت بالا یا صنعتی در دسترس هستند.

ظاهر معماری منسجم

پروفیل های پانل، جهت نصب، نوع بست و رنگ های بیرونی را می توان برای ایجاد یک نمای ساختمان یکپارچه هماهنگ کرد.

اجزای سیستم کامل

یک بسته عرضه معمولی می تواند شامل موارد زیر باشد:

• ورق های دیوار فلزی خارجی

• پانل های آستر داخلی

• ساندویچ پانل عایق

• حلقه های دیوار گالوانیزه

• چشمک زن خارجی و داخلی

• تزئینات پنجره و در

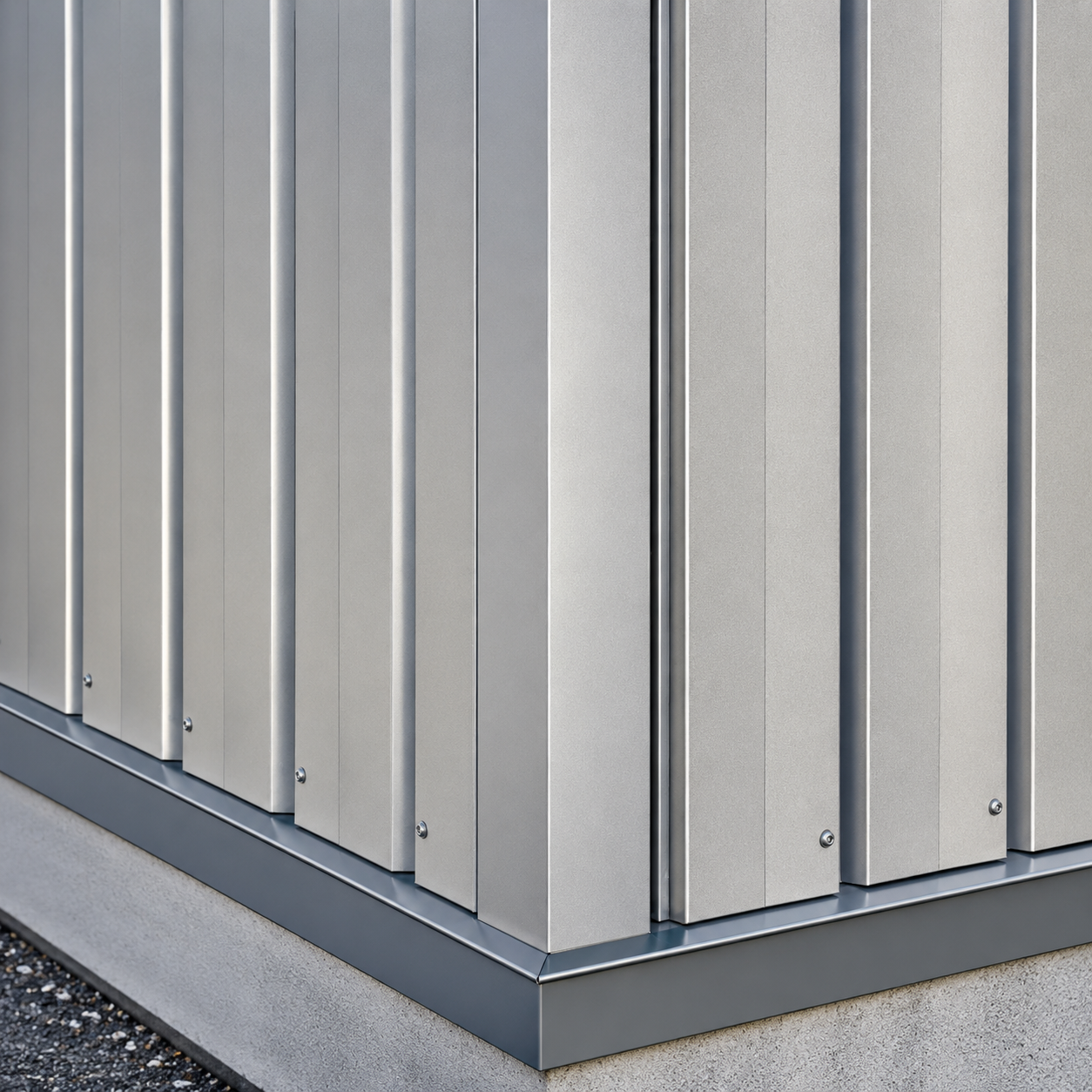

• چشمک زدن پایه

• چشمک می زند پیشرو و جان پناه

• پوشش های مفصل انبساط

• پیچ های خود حفاری

• نوار آب بندی و درزگیر

• نوارهای بسته کننده فوم

• لوازم جانبی کنترل آب باران

فرآیند ساخت سفارشی

بررسی اطلاعات پروژه

ما نقشه های ساختمان، ارتفاعات دیوار، آب و هوای محلی، الزامات عایق، اولویت های پانل و شرایط نصب را بررسی می کنیم.

انتخاب سیستم

انواع پانل ها، پوشش ها، مواد عایق و روش های اتصال مناسب با توجه به نیاز پروژه انتخاب می شوند.

هماهنگی نقشه کشی

طرح بندی پانل، جزئیات چشمک زن، دهانه ها و مقادیر مواد قبل از تولید بررسی می شود.

تولید کارخانه

پانل ها و لوازم جانبی دیواری بر اساس ابعاد و مشخصات تایید شده ساخته می شوند.

بازرسی و بسته بندی

ابعاد پانل، ظاهر سطح، مقادیر و بسته بندی قبل از حمل و نقل بررسی می شود.

پشتیبانی فنی

طرح های نصب و شناسایی اجزا را می توان برای کمک به تیم ساخت و ساز در طول مونتاژ سایت ارائه کرد.

سوالات متداول

چه اطلاعاتی برای تهیه یک نقل قول لازم است؟

لطفا ابعاد ساختمان، ارتفاع دیوار، نوع پانل، ضخامت مورد نیاز، مواد عایق، رنگ، محل پروژه و مقدار تخمینی را ارائه دهید. نقشه ها برای نقل قول دقیق توصیه می شوند.

تفاوت دیوار تک پوسته و دیوار ساندویچ پانل چیست؟

دیوار تک پوسته از یک لایه ورق فلزی پروفیلی استفاده می کند و به طور کلی مقرون به صرفه تر است. ساندویچ پانل شامل یک هسته عایق بین دو ورق فلزی است و عملکرد حرارتی و صوتی بهتری را ارائه می دهد.

کدام ماده عایق را انتخاب کنم؟

پشم سنگ معمولاً زمانی انتخاب می شود که بهبود عملکرد آتش و آکوستیک مهم باشد. EPS یک گزینه عایق اقتصادی است، در حالی که PIR یا PU عایق حرارتی کارآمد را با یک پانل نسبتا نازک فراهم می کند. انتخاب نهایی باید از الزامات پروژه و مقررات محلی پیروی کند.

آیا می توانید رنگ پانل دیوار را با سقف هماهنگ کنید؟

بله. پانل های دیواری، ورق های سقف، تزئینات و فلاشینگ ها را می توان در رنگ های هماهنگ RAL، بسته به مواد و پوشش موجود، عرضه کرد.

آیا می توانید پانل های اطراف در و پنجره را طراحی کنید؟

بله. پانل ها و اجزای چشمک زن را می توان با مکان درها، پنجره ها، لوورها و سایر بازشوهای دیواری که در نقشه های تایید شده نشان داده شده اند هماهنگ کرد.
