Das Steel Bracing System ist ein wichtiges sekundäres Struktursystem, mit dem die Hauptstahlrahmen zu einer stabilen dreidimensionalen Struktur verbunden werden. Es hilft bei der Steuerung von Längsbewegungen, stützt Säulen und Sparren und verteilt seitliche Kräfte über Dach, Wände und Fundament.
ZSJH Steel bietet maßgeschneiderte Aussteifungsbaugruppen für verschiedene Gebäudelayouts. Von leichten Zugstangen bis hin zu hochbelastbaren Rohrstreben kann jede Komponente nach genehmigten Konstruktionszeichnungen gefertigt und mit passenden Verbindungsplatten, Schrauben und Installationszubehör geliefert werden.
Wenn ein Stahlgebäude Wind, Vibrationen oder anderen horizontalen Kräften ausgesetzt ist, leiten die Aussteifungselemente diese Lasten über einen geplanten Strukturpfad:
Dachaussteifungen sammeln und übertragen Kräfte zwischen benachbarten Rahmen.
Wand- oder Stützenaussteifungen leiten die Kräfte nach unten ab.
Knotenbleche und Schraubverbindungen übertragen Lasten zwischen Bauteilen.
Primärrahmen und Fundament halten den übertragenen Kräften sicher stand.
Ein richtig konfiguriertes Aussteifungssystem verbessert die strukturelle Steifigkeit und minimiert gleichzeitig unnötigen Stahlverbrauch.

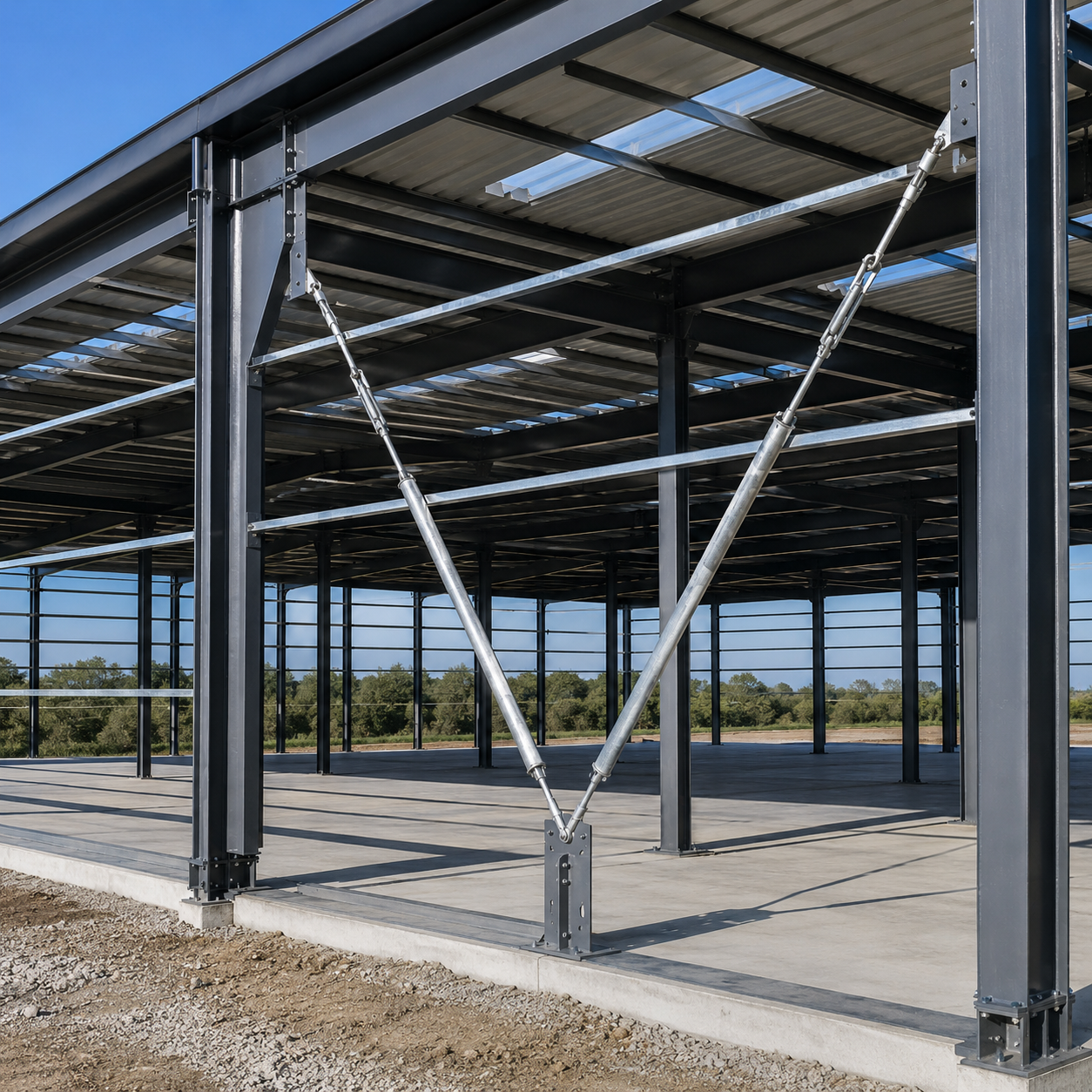

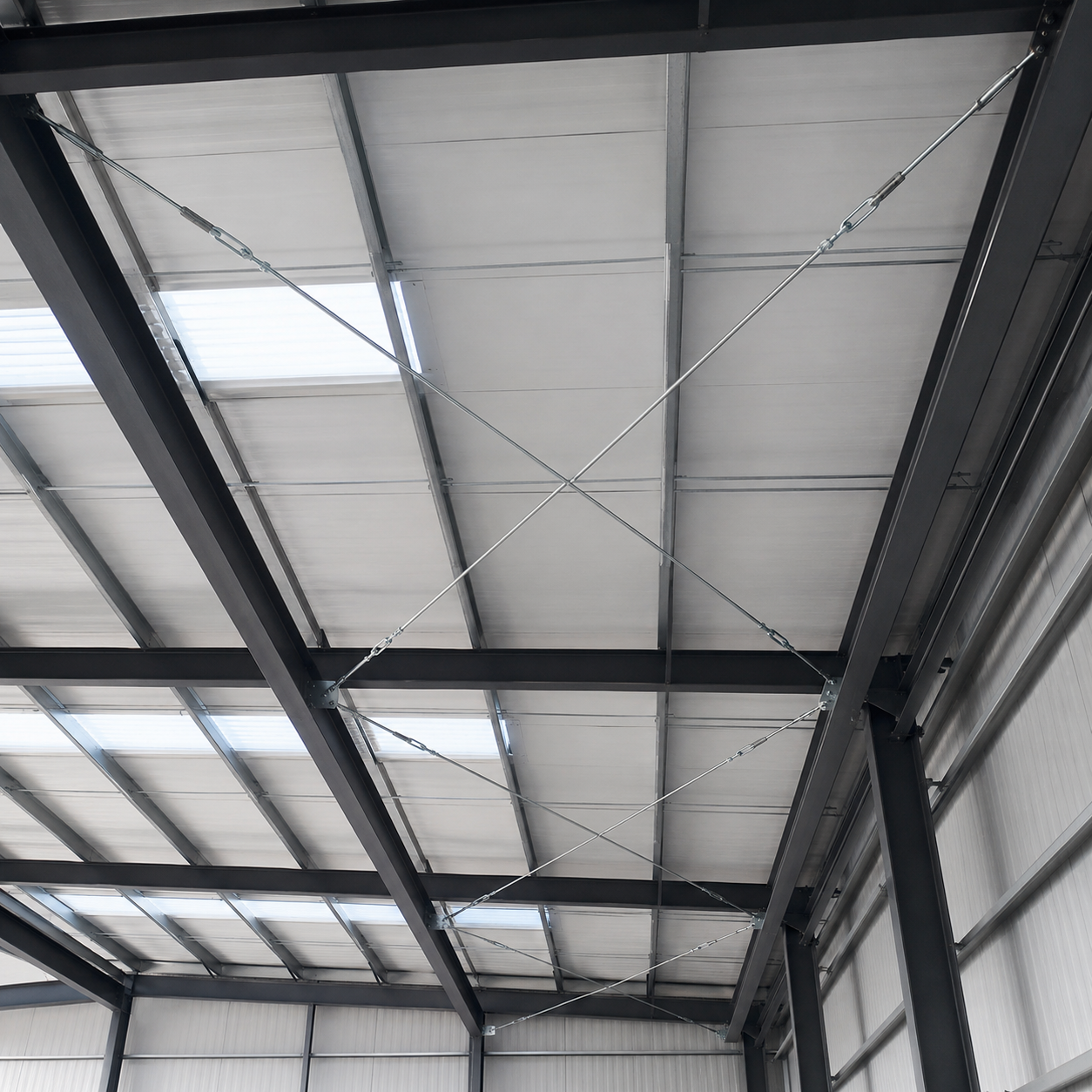

Zwischen den Rahmen werden diagonal Gewinderundstäbe eingebaut. Spannschlösser können hinzugefügt werden, um die Spannung anzupassen und die Ausrichtung während des Aufbaus zu korrigieren.

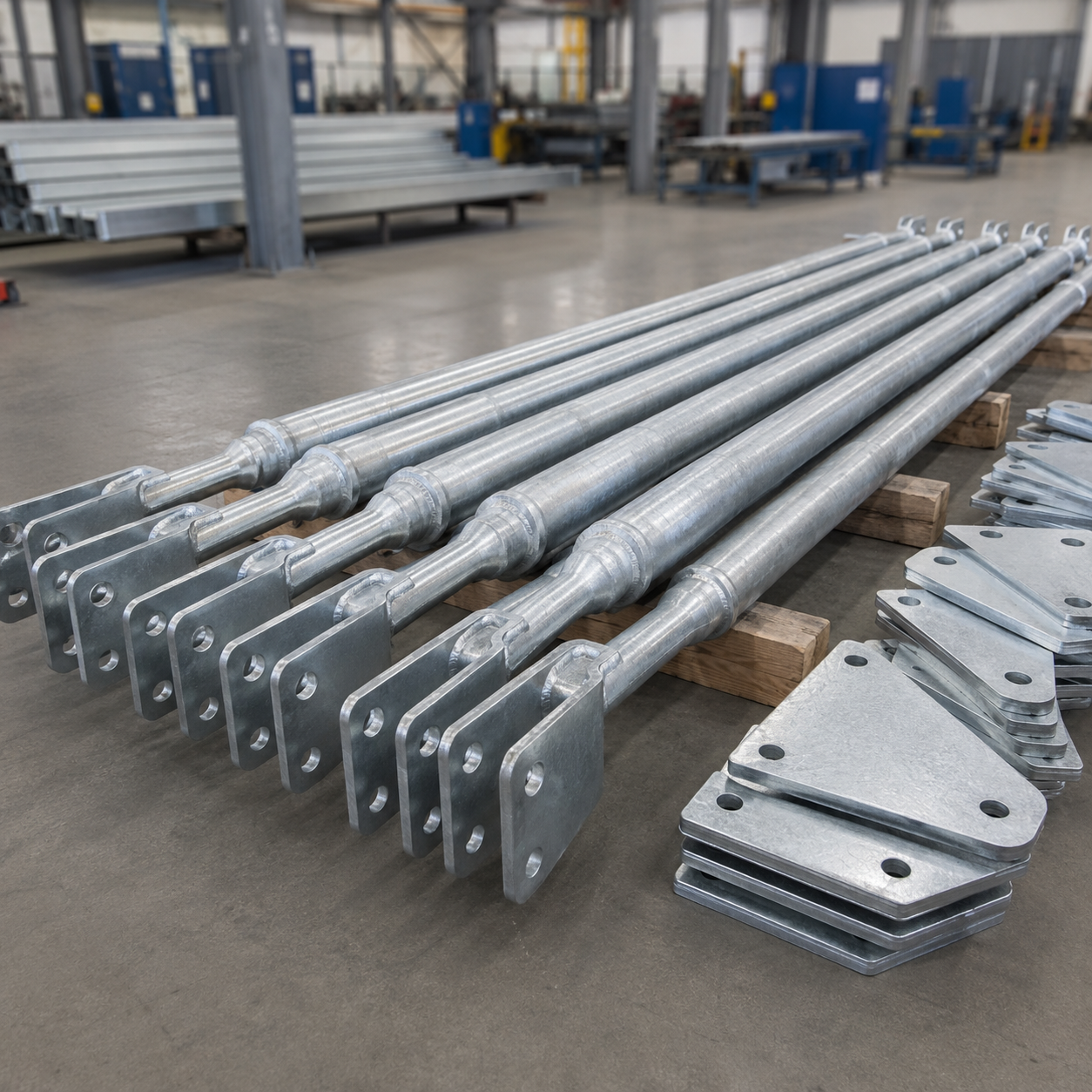

Runde, quadratische oder rechteckige Stahlrohre können sowohl Zug- als auch Druckkräften standhalten. Diese Lösung eignet sich für Gebäude, die eine erhöhte Steifigkeit erfordern.
Winkelprofile bieten ein praktisches Gleichgewicht zwischen Festigkeit, Gewicht und Herstellungskosten. Sie werden häufig in industriellen Dach- und Wandsystemen verwendet.
Verzinkte Stahlseile bieten eine leichte Option für ausgewählte Anwendungen im Metallbau. Spannzubehör kann mitgeliefert werden.
Durch die Portalaussteifung bleiben große Türen, Ladebereiche und Gerätedurchgänge dort frei, wo herkömmliche Diagonalelemente nicht installiert werden können.
Stab-, Winkel-, Rohr- und Portalstreben können innerhalb eines Projekts kombiniert werden, um unterschiedlichen funktionalen und architektonischen Anforderungen gerecht zu werden.
| Artikeldetails | |
|---|---|
| Produktname | Stahlrahmen-Verstrebungssystem |
| Stahlmaterial | Q235B, Q355B, S235, S355 oder projektspezifische Sorte |
| Mitgliederoptionen | Rundstab, Winkel, Flachstab, Stahlrohr oder Kabel |

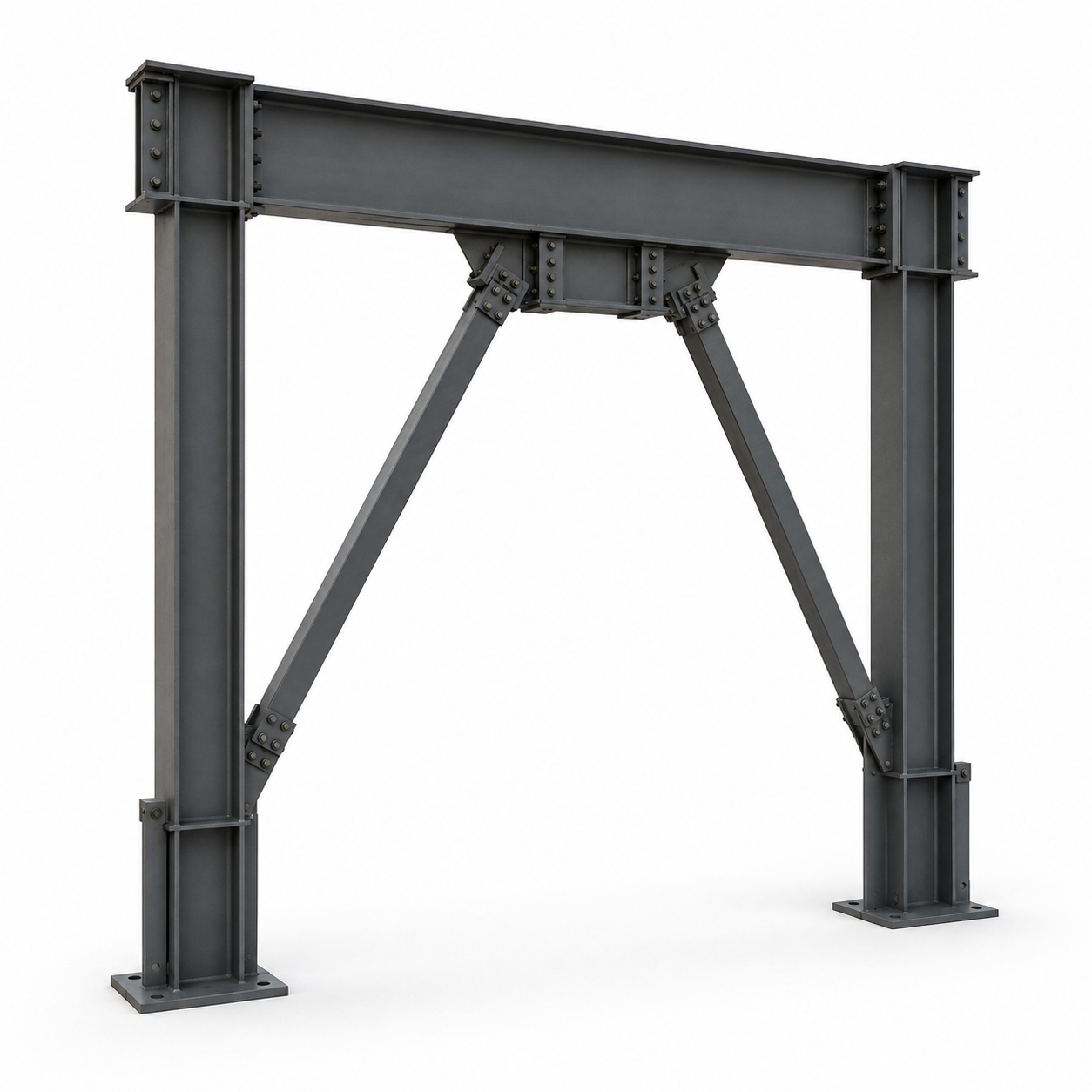

| Strukturelle Form | X, einzelne Diagonale, V, umgekehrtes V, Portal oder kundenspezifisch |
| Verbindungszubehör | Knotenbleche, Gabelköpfe, Spannschlösser, Schrauben und Unterlegscheiben |
| Verbindungstyp | Verschraubt, geschweißt, mit Gewinde oder kombiniert |
| Abmessungen | Hergestellt nach Projektzeichnungen |
| Lochbearbeitung | CNC-Bohren oder Präzisionsstanzen |
| Oberflächenbeschaffenheit | Grundierung, Industrielackierung, Pulverbeschichtung oder Feuerverzinkung |
| Komponentenmarkierung | Verfügbar nach Montagezeichnungen |
| Qualitätsdokumente | Material- und Prüfunterlagen auf Anfrage erhältlich |
| Verpackungsmethode | Je nach Exportanforderungen gebündelt, palettiert oder verpackt |
Das Verstrebungssystem verbindet einzelne Stahlrahmen und verhindert unerwünschte Längs- oder Querbewegungen.
Durch einen durchgehenden Lastpfad können horizontale Kräfte sicher vom Dach und den Wänden auf das Fundament übertragen werden.
Um Konflikte mit Türen, Fenstern, Produktionsanlagen und Krananlagen zu vermeiden, können unterschiedliche Aussteifungsanordnungen gewählt werden.
Werksseitig bearbeitete Bohrungen, eingeschweißte Zubehörteile und Bauteilmarkierungen reduzieren den Aufmaß- und Änderungsaufwand auf der Baustelle.
Ein geeigneter Oberflächenschutz hilft, Korrosion zu minimieren und unterstützt den langfristigen Einsatz in verschiedenen Serviceumgebungen.
Anstatt für jedes Gebäude eine Standardlösung zu verwenden, können Aussteifungsabschnitt, Stahlsorte und Verbindungsform entsprechend der tatsächlichen Projektlast ausgewählt werden.
Wir können die folgenden Details anpassen:
Mitgliedsabschnitt und Stahlsorte
Strebenlänge und Endverbindung
Gewindedurchmesser und Gewindelänge
Größe und Dicke des Knotenblechs
Bolzenlochdurchmesser und -abstand
Konfiguration von Gabelkopf und Spannschloss
Schweißanforderungen
Grad der Oberflächenvorbereitung
Beschichtungssystem und Farbe
Anforderungen an verzinkte Beschichtungen
Komponentennummerierung
Verpackungs- und Lademethode
Eine kostengünstige Lösung für Komponenten, die in normalen Innenräumen verwendet werden oder nach der Installation eine Endbeschichtung erfordern.
Für Industrieprojekte, die eine verbesserte Korrosionsbeständigkeit erfordern, können Grundierung, Zwischenbeschichtung und Endbeschichtung aufgetragen werden.
Verzinkte Aussteifungskomponenten eignen sich für Außengebäude, Küstengebiete, landwirtschaftliche Strukturen und feuchte Betriebsumgebungen.
Beschichtungsart, Farbe und Trockenschichtdicke können nach Kundenwunsch gefertigt werden.
Wir können Projektinformationen überprüfen und bei der Konfiguration der Aussteifung und den Herstellungsdetails behilflich sein. Die endgültigen statischen Berechnungen und Entwürfe sollten gemäß den geltenden Projektanforderungen bestätigt werden.
Ja. Stahlstützen, Träger, Fachwerke, Pfetten, Aussteifungselemente, Verbindungsplatten, Bolzen und Materialien für die Gebäudehülle können in einem Paket geliefert werden.
Bitte stellen Sie Strukturzeichnungen, Fertigungszeichnungen oder Verbindungsdetails zur Verfügung, aus denen Elementgrößen, Materialien, Abmessungen, Lochpositionen und Oberflächenbehandlungen hervorgehen.
Ja. Rohrabschnitte, Winkel und andere starre Stahlelemente können für Anwendungen hergestellt werden, die sowohl Zug- als auch Druckfestigkeit erfordern.
Ja. Teilenummern und Montagemarkierungen können gemäß der Packliste und den Montagezeichnungen hinzugefügt werden.
Ja. Für Stangen, Platten, Konsolen und andere Aussteifungsteile ist eine Feuerverzinkung möglich.
Bitte senden Sie die Zeichnungen, Materialqualität, Mengen, Oberflächenbehandlung, Inspektionsanforderungen und den Zielhafen.
Benötigen Sie ein komplettes Aussteifungspaket für Ihr Stahlgebäude?
Senden Sie Ihre Zeichnungen oder Projektspezifikationen an ZSJH Steel. Unser Team überprüft die Komponentendetails und erstellt eine maßgeschneiderte Fertigungslösung, ein Angebot und einen Lieferplan.
