Wir liefern hochfeste Baustahlplatten und maßgeschneiderte Komponenten für Brücken, Hebezeuge, Energieanlagen, Verkehrsinfrastruktur, schwere Industriekonstruktionen und erdbebensichere Gebäude.
Die Materialauswahl erfolgt je nach erforderlicher Streckgrenze, Schlagtemperatur, Blechdicke, Lieferzustand und Schweißverfahren. Zu den kundenspezifischen Bearbeitungsdiensten gehören CNC-Schneiden, Abschrägen, Bohren, Biegen, Walzen, Schweißen, Oberflächenvorbereitung und Exportverpackung.
Für Strukturbauteile, die in kalten Klimazonen oder unter plötzlicher dynamischer Belastung eingesetzt werden, stehen schlagzähgeprüfte Typen zur Verfügung.
Ausgewählte Güten können die Festigkeit, Zähigkeit und Verformungsleistung bieten, die für erdbebensichere Struktursysteme erforderlich sind. Die endgültige Materialauswahl sollte den Designanforderungen des Projektingenieurs entsprechen.
Bei Brücken, Kränen und Industrieanlagenrahmen tragen richtig ausgewählte Materialien in Kombination mit kontrolliertem Schweißen und glatten Verbindungsdetails dazu bei, die Leistung unter zyklischer Belastung zu verbessern.
Kontrollierte Produktions- und Wärmebehandlungsprozesse tragen dazu bei, bei unterschiedlichen Blechdicken eine gleichbleibende Festigkeit und Zähigkeit aufrechtzuerhalten.
Materialkohlenstoffäquivalent, Blechdicke, Verbindungskonfiguration und Betriebsbedingungen werden bei der Bestimmung von Schweißzusätzen, Vorwärm- und Wärmezufuhranforderungen berücksichtigt.

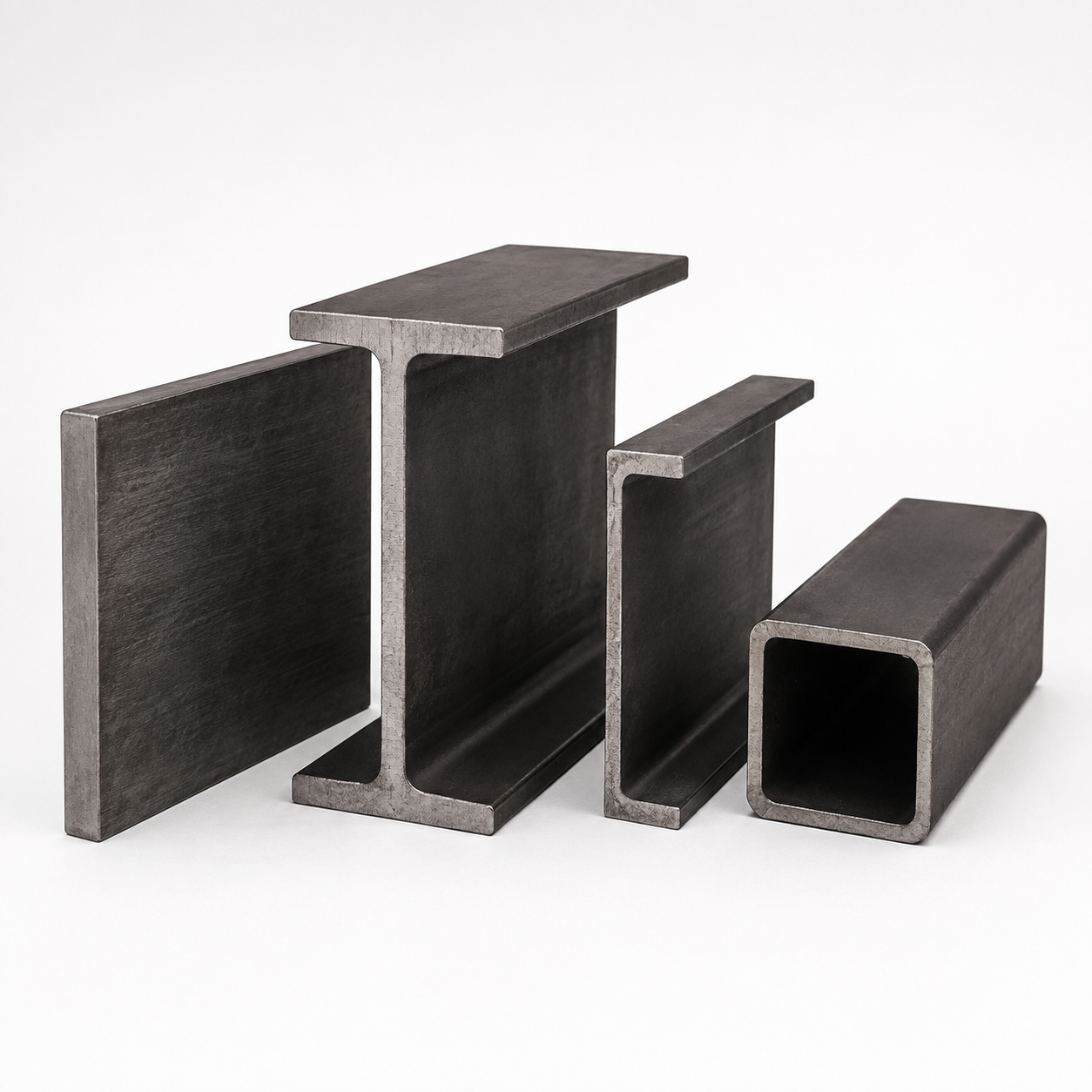

Stahl kann als Rohblech, präzisionsgeschnittene Teile, gebohrte Verbindungsplatten, gefertigte Träger, Kastenelemente oder komplette Schweißbaugruppen geliefert werden.
Normalisierter hochfester Baustahl
Thermomechanisch gewalzter Baustahl
Vergüteter hochfester Stahl
Kälteschlaggeprüfter Stahl
Durchgehend geprüfter Stahl
Schweißbarer niedriglegierter Baustahl
Projektspezifischer hochfester Stahl
Zu den typischen verfügbaren Qualitäten gehören:
S355NL / S355ML
S420NL / S420ML
S460NL / S460ML
S690QL
Q355D / Q355E
Q460D / Q460E
Q550D / Q550E
Q690D / Q690E
Äquivalente oder projektspezifische Qualitäten können je nach Verfügbarkeit und technischen Anforderungen bewertet werden.
| Parameter | Typischer Lieferbereich |
|---|---|
| Streckgrenzeklasse | 355–690 MPa |
| Plattendicke | 8–180 mm |
| Plattenbreite | 1.500–3.500 mm |
| Plattenlänge | Bis 12.000 mm oder individuell |
| Lieferbedingungen | Normalisiert, TMCP oder vergütet |
| Schlagprüfung | 0°C, −20°C, −40°C oder projektspezifisch |
| Eigenschaft „Through-Thickness“. | Optionale Qualität in Z-Richtung |
| Ultraschallprüfung | Auf Anfrage erhältlich |
| Oberflächenzustand | Mühlenfinish, kugelgestrahlt, grundiert oder lackiert |
| Maßtoleranz | Nach Materialbedarf oder Zeichnung |
| Dokumentation | Materialzertifikat und Prüfprotokolle |
| Inspektion durch Dritte | SGS, BV, TÜV oder zugelassenes Prüfunternehmen |

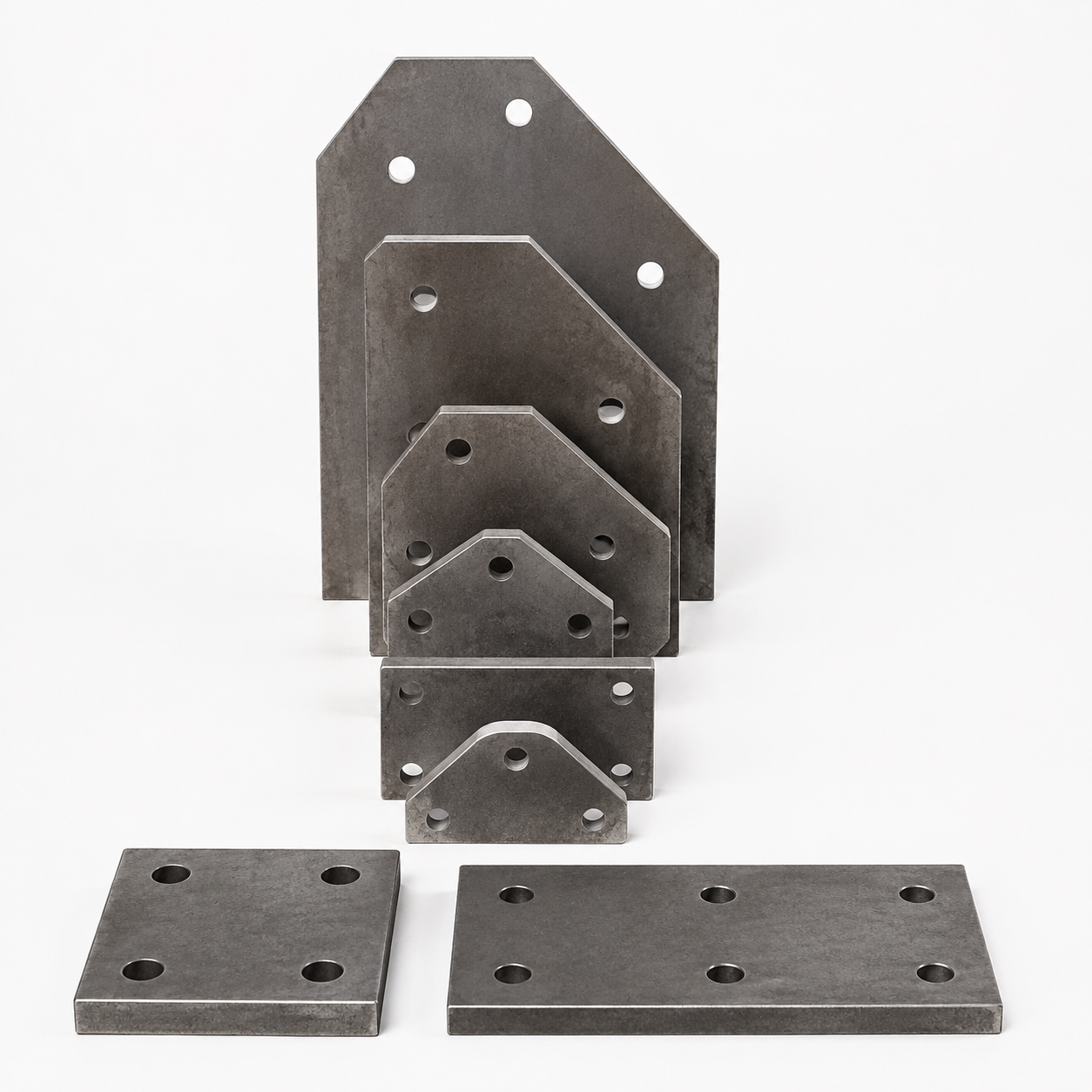

Für Verbindungsplatten, Versteifungen, Flansche, Stege und unregelmäßige Strukturteile stehen CNC-Brenn-, Plasma- und Laserschneiden zur Verfügung.
Je nach Schweißnahtausführung können gerade, Einfach-V-, Doppel-V-, K- und projektspezifische Fasen verarbeitet werden.
Schraubenlöcher und Verbindungslöcher können gemäß genehmigten Werkstattzeichnungen gebohrt werden, wobei vor der Lieferung eine Maßkontrolle durchgeführt wird.
Stahlplatten können zu gebogenen Strukturelementen, zylindrischen Abschnitten, Übergangsstücken und kundenspezifischen Profilen geformt werden.

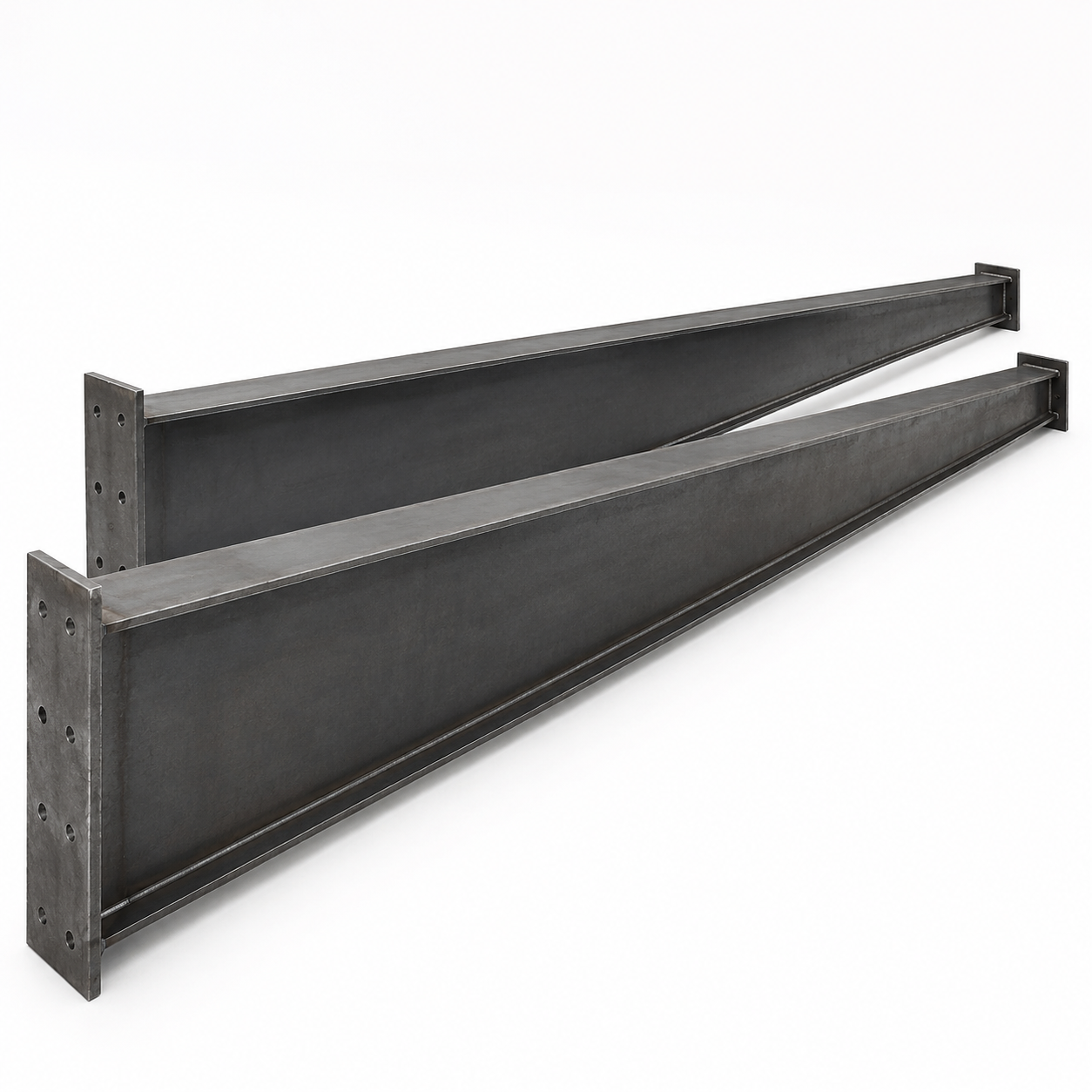

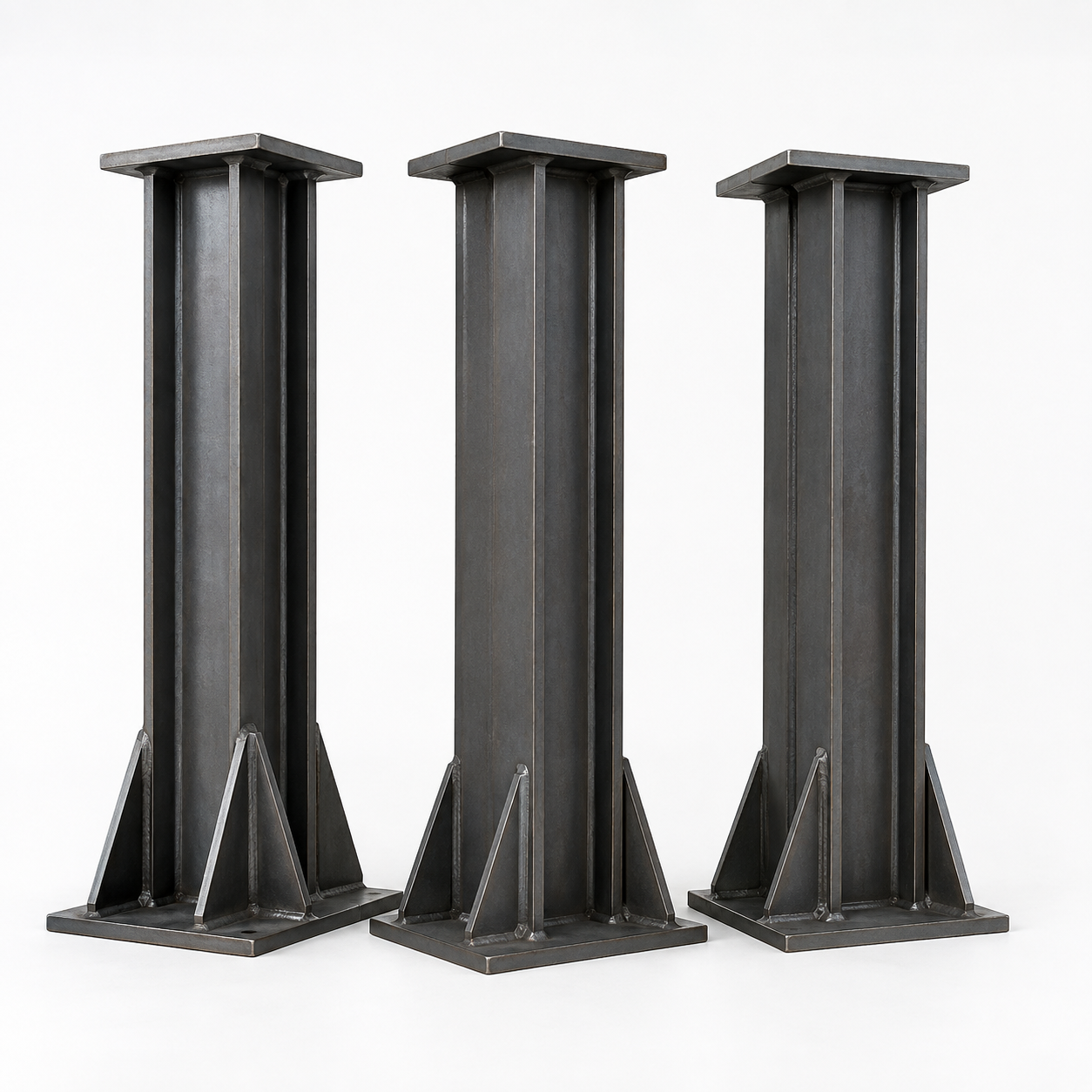

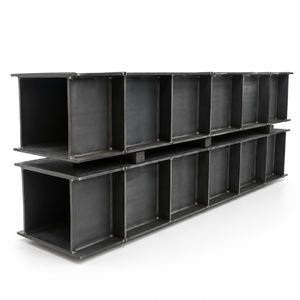

Wir fertigen geschweißte Träger, Kastenträger, Stützen, Fachwerkkomponenten, Kranträger und andere zeichnungsbasierte Baugruppen.
Zu den Optionen gehören Kugelstrahlen, Werkstattgrundierung, zinkreiche Grundierung und mehrschichtige Industriebeschichtungssysteme.
Jeder Auftrag kann durch einen dokumentierten Prüfprozess kontrolliert werden:
Überprüfung der Materialqualität und Projektspezifikationen
Überprüfung von Materialzertifikaten
Überprüfung der chemischen Zusammensetzung und der mechanischen Eigenschaften
Plattenabmessungen und Oberflächenprüfung
Schneiden, Bohren und Fasenprüfung
Schweißverfahren und Schweißerqualifikationskontrolle
Schweißnahtbild und Maßprüfung
Optionale Ultraschall- oder Magnetpulverprüfung
Oberflächenvorbereitung und Beschichtungsinspektion
Endgültige Identifizierung, Dokumentation und Verpackungskontrolle
Material- und Fertigungsversorgung aus einer Hand
Unterstützung bei der Sortenauswahl basierend auf Projektspezifikationen
Sonderanfertigung nach Zeichnung
Kontrolliertes Schneiden, Bohren, Schweißen und Beschichten
Materialzertifikate und nachvollziehbare Dokumentation
Optionale zerstörungsfreie Inspektion und Inspektion durch Dritte
Exportverpackung und internationale Versandkoordination
Technische Unterstützung bei der Komponentenfertigung und -montage
Neben der Festigkeit wird hochfester Stahl auch nach Schlagzähigkeit, Betriebstemperatur, Lieferzustand und Schweißanforderungen ausgewählt. Es eignet sich für anspruchsvollere Betriebsumgebungen.
Nein. Die seismische Eignung hängt von der Festigkeit, Duktilität, Dicke, dem Verbindungsdesign und den geltenden Projektanforderungen ab. Der Projektingenieur sollte die erforderliche Leistung angeben.
Ja. Schlaggeprüfte Typen sind für verschiedene Temperaturen erhältlich, darunter –20 °C und –40 °C. Andere Prüftemperaturen können gemäß der Projektspezifikation ausgewertet werden.
Z-Richtungsstahl hat kontrollierte Eigenschaften durch die Dicke hindurch. Es kann für dicke Schweißverbindungen spezifiziert werden, bei denen Spannungen durch die Dicke und Lamellenrisse berücksichtigt werden müssen.
Ja. Wir können geschweißte Träger, Kranträger, versteifte Platten, Membranen und andere Komponenten nach genehmigten Fertigungszeichnungen herstellen.
Ja. Die Ultraschallprüfung kann für Rohbleche oder fertige Schweißnähte entsprechend der erforderlichen Prüfstufe durchgeführt werden.
