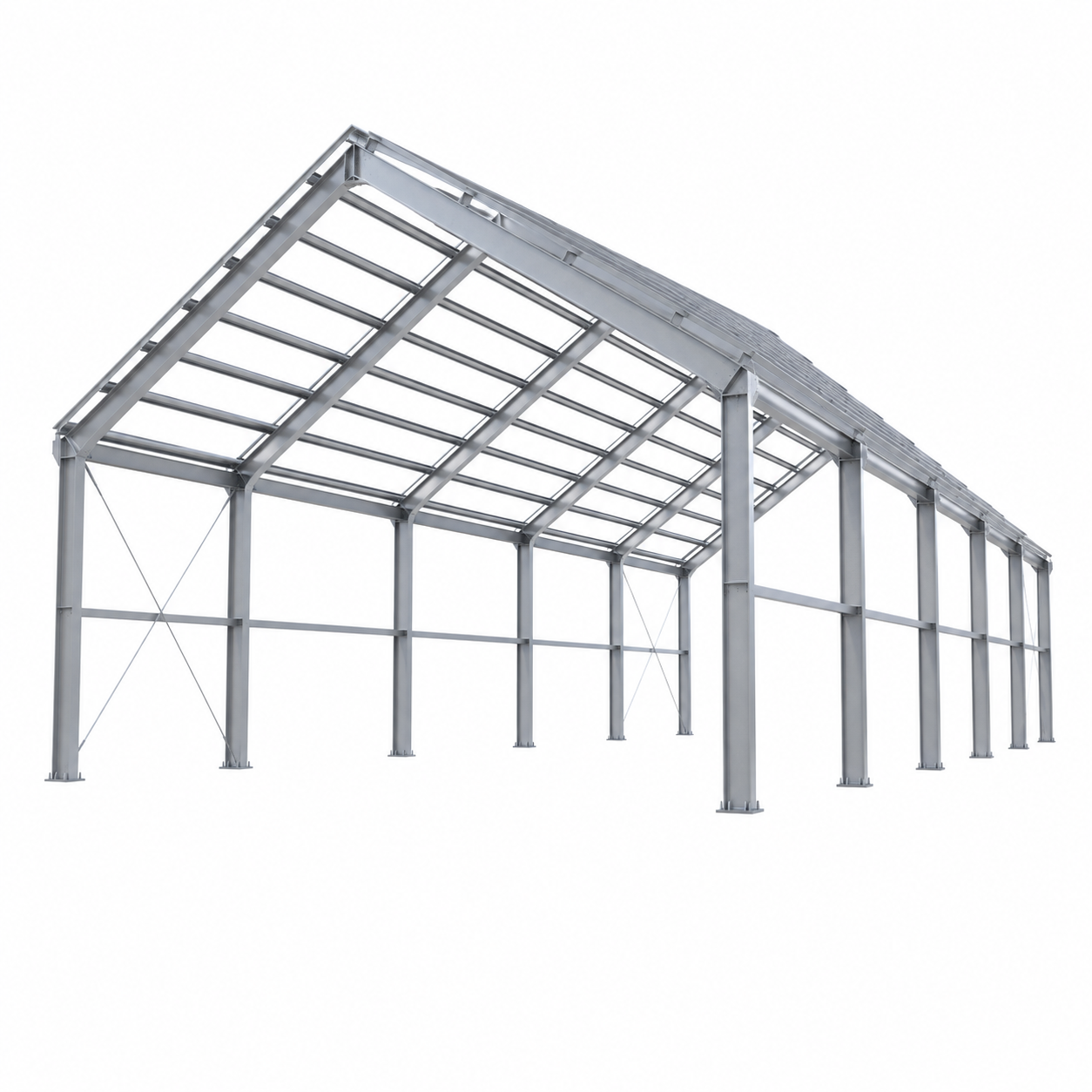

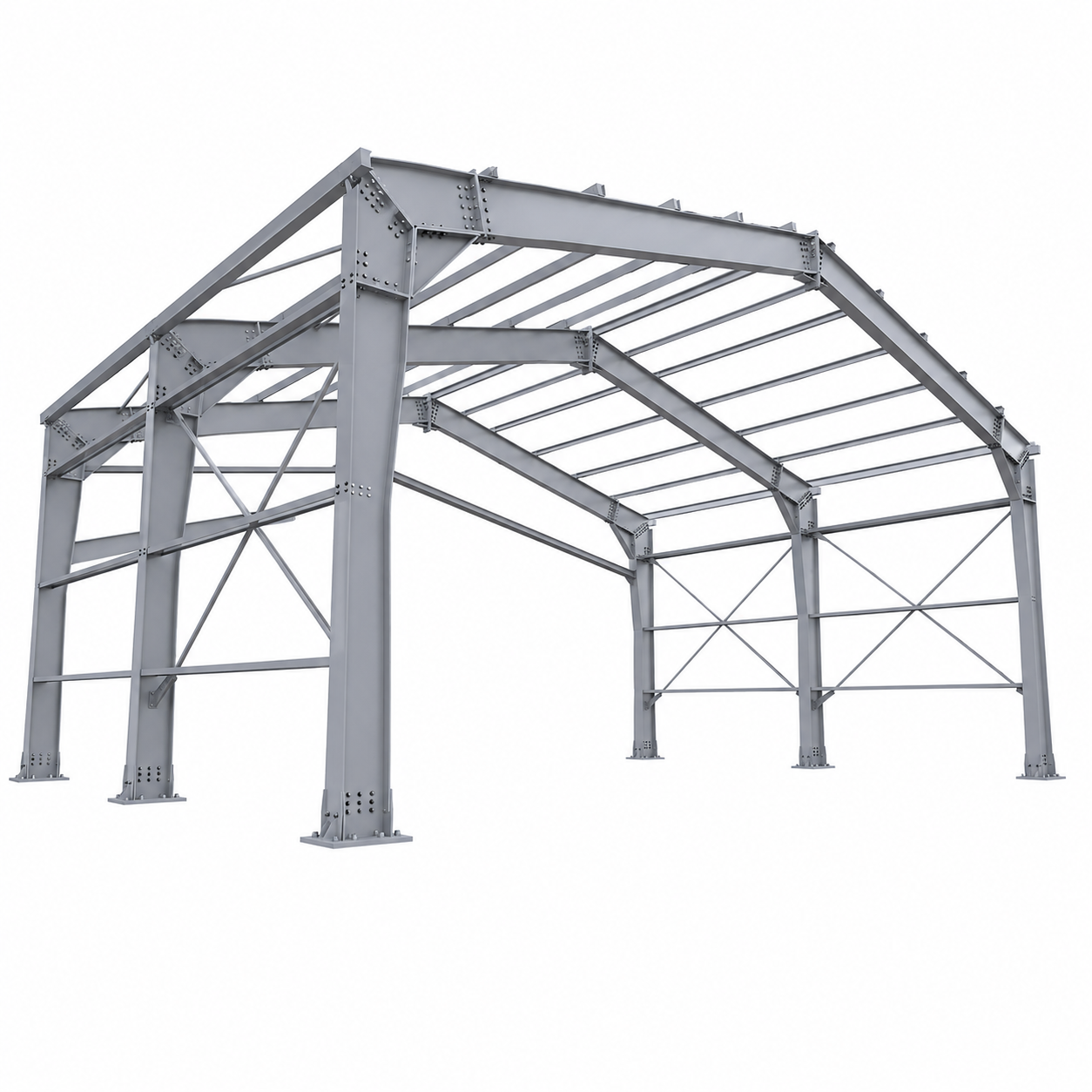

Das System besteht aus starr verbundenen Stahlsäulen und Sparren, die einen stabilen Strukturrahmen bilden und gleichzeitig ein relativ leichtes Bausystem aufrechterhalten.

Portalrahmen eignen sich besonders für Projekte, die Folgendes erfordern:

• Große, ungehinderte Innenbereiche

• Schnelle Projektabwicklung

• Flexible Gebäudeabmessungen

• Hohe strukturelle Effizienz

• Werkskontrollierte Fertigung

• Vereinfachte Montage vor Ort

• Zukünftige Gebäudeerweiterung

Hauptstruktursystem

Ein Portalrahmengebäude umfasst im Allgemeinen drei Hauptsysteme.

Primärer Stahlrahmen

Die Primärstruktur trägt die Hauptlasten des Gebäudes.

Typische Komponenten sind:

• Hauptsäulen aus Stahl

• Dachsparren

• Voutenabschnitte

• Firstverbindungen

• Endrahmensäulen

• Grundplatten

• Verbindungsplatten

Sekundäre Stahlelemente

Sekundärkomponenten unterstützen Dach- und Wandsysteme und verbessern gleichzeitig die Gesamtstabilität des Gebäudes.

Dazu können gehören:

• Z-Pfetten

• C-Pfetten

• Wandgurte

• Traufstreben

• Spurstangen

• Durchhängende Stangen

• Horizontale Aussteifung

• Vertikale Aussteifung

Gebäudehülle

Zu den optionalen Materialien für die Gebäudehülle gehören:

• Welldachplatten

• Wandbleche aus Stahl

• Sandwichplatten

• Wärmedämmung

• Firstkappen

• Blitze

• Dachrinnen

• Fallrohre

Technische

Artikelspezifikation	Parameter
Produktname	Portalrahmenst
Struktursystem	Starrer Portalrahmen aus Stahl
Gebäudelayout	Single Span / Multi Span
Hauptspalte	H-Profilstahl / Verbundstahl
Hauptsparren	H-Profilstahl / Verbundstahl
Sekundäre Mitglieder	C/Z-Profilstahl
Gebäudebreite	Projekt maßgeschneidert
Gebäudelänge	Projekt maßgeschneidert
Gebäudehöhe	Projekt maßgeschneidert
Feldabstand	Maßgeschneidert
Dachneigung	Maßgeschneidert
Dachtyp	Single Ridge / Multi Span
Verbindung	Verschraubt/geschweißt
Basisverbindung	Ankerbolzen + Grundplatte
Wandaussteifung	X-Verstrebung / Stangenverstrebung
Dachaussteifung	Stahlstange / Winkel / Benutzerdefiniert
Oberflächenbehandlung	Lackieren / Verzinken
Dachverkleidung	Stahlblech/Sandwichplatte
Wandverkleidung	Stahlblech/Sandwichplatte
Isolierung	Optional
Laufkran	Optional
Mezzanin	Optional
Stahldach	Optional
Dachfenster	Optional
Verpackung	Exportstandard
Maßgeschneiderte Fertigung	Verfügbar

Verfügbare Gebäudekonfigurationen

Standard-Portalrahmen mit einer Spannweite

Konzipiert für Gebäude, die große Freiflächen ohne zentrale Säulen erfordern.

Typische Anwendungen:

• Workshops

• Lagerhäuser

• Wartungseinrichtungen

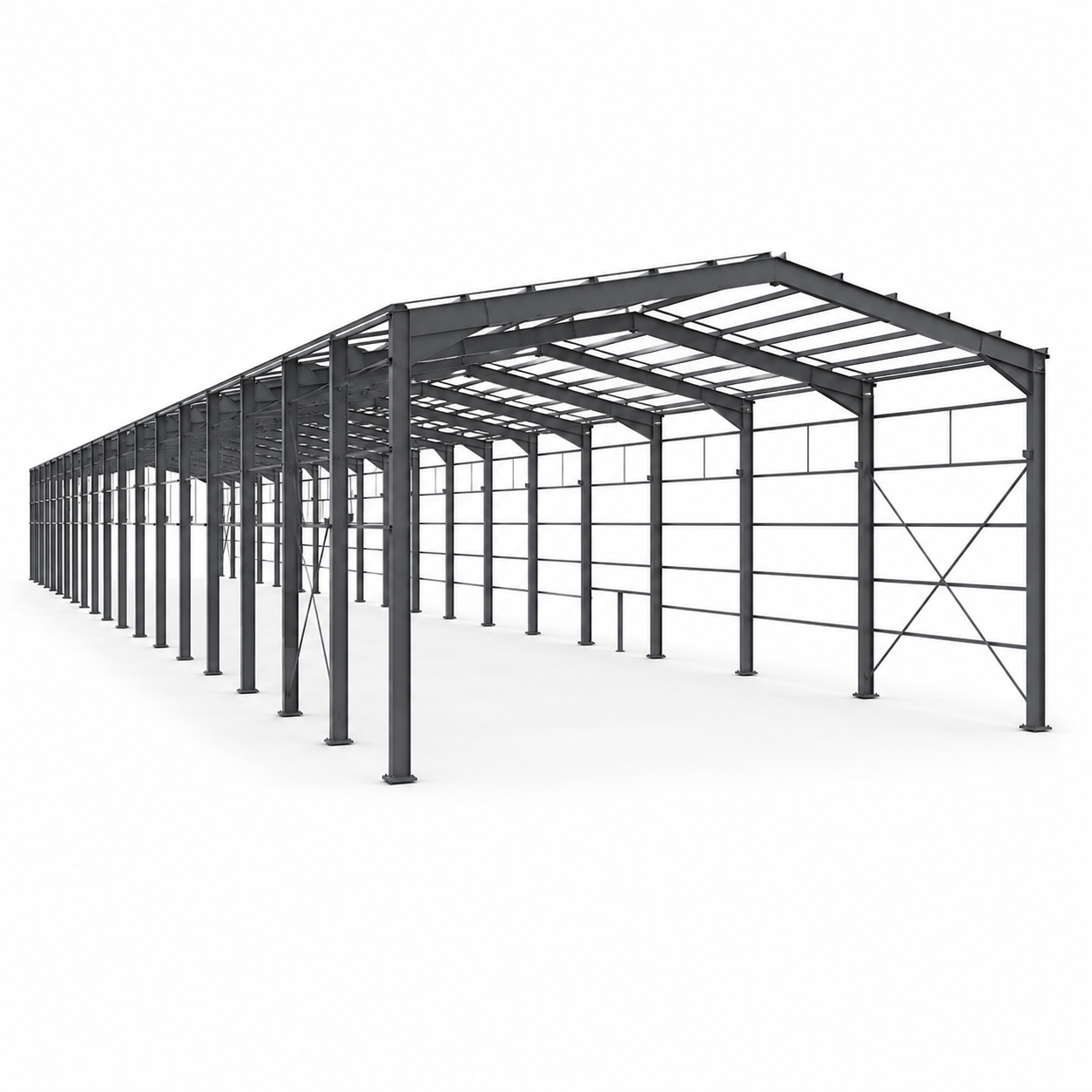

Mehrfeldriger Portalrahmen

Mehrere Portalrahmen können zu sehr breiten Industriegebäuden kombiniert werden.

Geeignet für:

• Große Fabriken

• Logistikzentren

• Verarbeitungsbetriebe

• Vertriebszentren

Portalrahmen mit Kransystem

Die Struktur kann gestaltet werden mit:

• Kranbalken

• Stützhalterungen

• Zusätzliche Säulenverstärkung

Geeignet für Industrieanlagen mit Laufkränen.

Portalrahmen mit Zwischengeschoss

Ein internes Zwischengeschoss kann zusätzlich Folgendes schaffen:

• Büroräume

• Stauraum

• Ausrüstungsbereiche

• Arbeitsplattformen

Portalrahmen mit Ladedach

Außenvordächer aus Stahl können installiert werden für:

• Ladezonen

• Eingänge

• LKW-Bereiche

• Überdachte Arbeitsbereiche

Produktionsprozess

Schritt 1 – Zeichnungsbestätigung

Produktionszeichnungen und Strukturdetails werden vor der Fertigung überprüft.

Schritt 2 – Materialvorbereitung

Stahlplatten und -profile werden nach genehmigten Spezifikationen vorbereitet.

Schritt 3 – CNC-Schneiden

Die Komponenten werden gemäß den Werkstattzeichnungen präzise zugeschnitten.

Schritt 4 – Montage

Stahlplatten und -profile werden so positioniert, dass sie Säulen, Sparren und andere Komponenten bilden.

Schritt 5 – Schweißen

Strukturelemente werden gemäß den Herstellungsverfahren geschweißt.

Schritt 6 – Bohren

Verbindungslöcher werden für Schrauben und Montage bearbeitet.

Schritt 7 – Korrektur und Inspektion

Stahlbauteile werden auf Geradheit, Abmessungen und Fertigungsgenauigkeit geprüft.

Schritt 8 – Oberflächenbehandlung

Das Lackieren oder Verzinken erfolgt je nach Projektanforderungen.

Schritt 9 – Identifizierung

Jedes Bauteil kann nach Montagezeichnungen gekennzeichnet werden.

Schritt 10 – Verpackung und Versand

Die Komponenten werden für den Überseetransport organisiert und verpackt.

FAQ

1. Was ist eine Portalrahmenstruktur?

Eine Portalrahmenkonstruktion ist ein starres Stahlrahmensystem, das hauptsächlich aus Säulen und Dachsparren besteht. Es wird häufig für großflächige Industrie- und Gewerbegebäude verwendet.

2. Warum werden Portalrahmen häufig für Lagerhallen verwendet?

Sie bieten große Freiflächen, erfordern weniger Innensäulen, können im Werk vorgefertigt werden und sind relativ schnell zu installieren.

3. Kann die Struktur individuell angepasst werden?

Ja. Gebäudegröße, Spannweite, Höhe, Dachneigung, Feldabstand, Stahlelemente, Oberflächenbehandlung und Zubehör können je nach Projektanforderungen angepasst werden.

4. Können Sie nach unseren Zeichnungen produzieren?

Ja. Die Fertigung kann nach genehmigten Bau- oder Werkstattzeichnungen des Kunden erfolgen.

5. Können Sie ein komplettes Stahlbaupaket anbieten?

Ja. Zusätzlich zum Hauptstahlrahmen können auch Dachpaneele, Wandpaneele, Isolierungen, Aussteifungssysteme, Dachrinnen, Einfassungen und anderes Zubehör geliefert werden.
