Produkteinführung

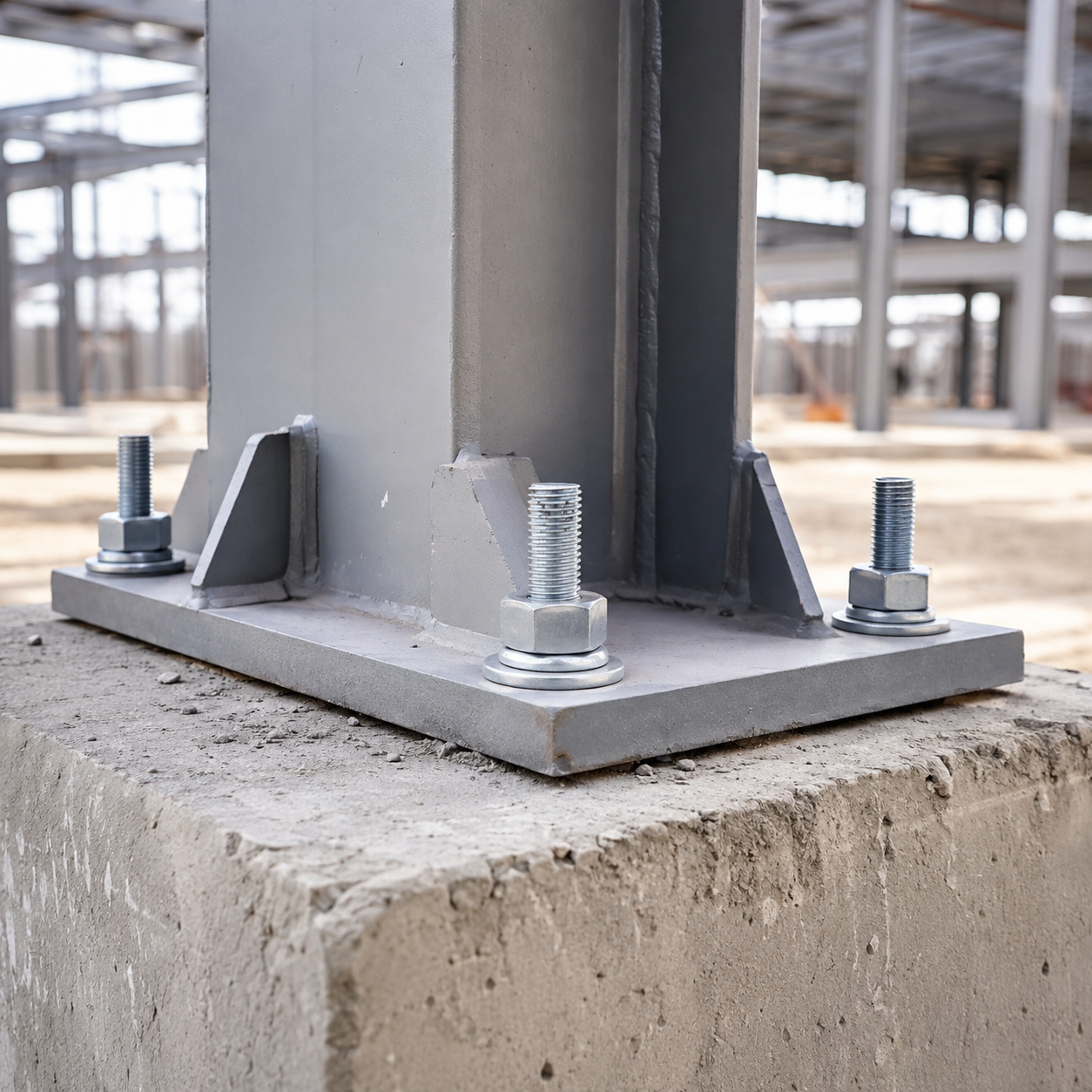

Fundamentankerbolzen stellen die entscheidende Verbindung zwischen einem Betonfundament und der darüber installierten Stahlkonstruktion her. Sie dienen der Sicherung von Säulen, Maschinen, Rohrstützen und baulichen Anlagen und übertragen gleichzeitig Lasten sicher in das Fundament.

ZSJH Steel liefert projektspezifische Ankerbolzen, die gemäß Fundamentzeichnungen, Bolzenplänen und Angaben zur Säulenfußplatte hergestellt werden. Kunden können verschiedene Schraubenformen, Materialien, Gewindekonfigurationen, Beschichtungen und Zubehörteile auswählen, um den Installations- und Umgebungsanforderungen jedes Projekts gerecht zu werden.

Ankerbolzen können separat geliefert oder zusammen mit Muttern, Unterlegscheiben, Ankerplatten, Positionierungsschablonen und zugehörigen Stahlkonstruktionskomponenten verpackt werden.

Produktpalette

L-Typ-Fundamentbolzen

L-Typ-Bolzen verfügen über ein rechtwinklig eingebettetes Ende, das dabei hilft, den Herausziehkräften standzuhalten, nachdem der Beton ausgehärtet ist. Sie werden häufig für Stahlwerkstätten, Lagerhallen und Leichtindustriekonstruktionen verwendet.

Hakenankerbolzen

Hakenankerbolzen nutzen einen gebogenen eingebetteten Abschnitt, um eine mechanische Verankerung im Beton zu schaffen. Hakenradius, Einbettungstiefe und freiliegende Gewindelänge können individuell angepasst werden.

Gerade Ankerstangen

Gerade Gewindestangen eignen sich für den Einsatz mit Bodenplatten, Hülsen oder anderen Verankerungssystemen. Sie werden häufig für schwere Stahlsäulen und Maschinenfundamente ausgewählt.

Plattenankerbolzen

Am eingebetteten Ende der Stange wird eine Stahlplatte angeschweißt oder montiert, um deren Verankerungsfläche zu vergrößern. Plattenabmessungen und -stärken werden je nach Entwurf gefertigt.

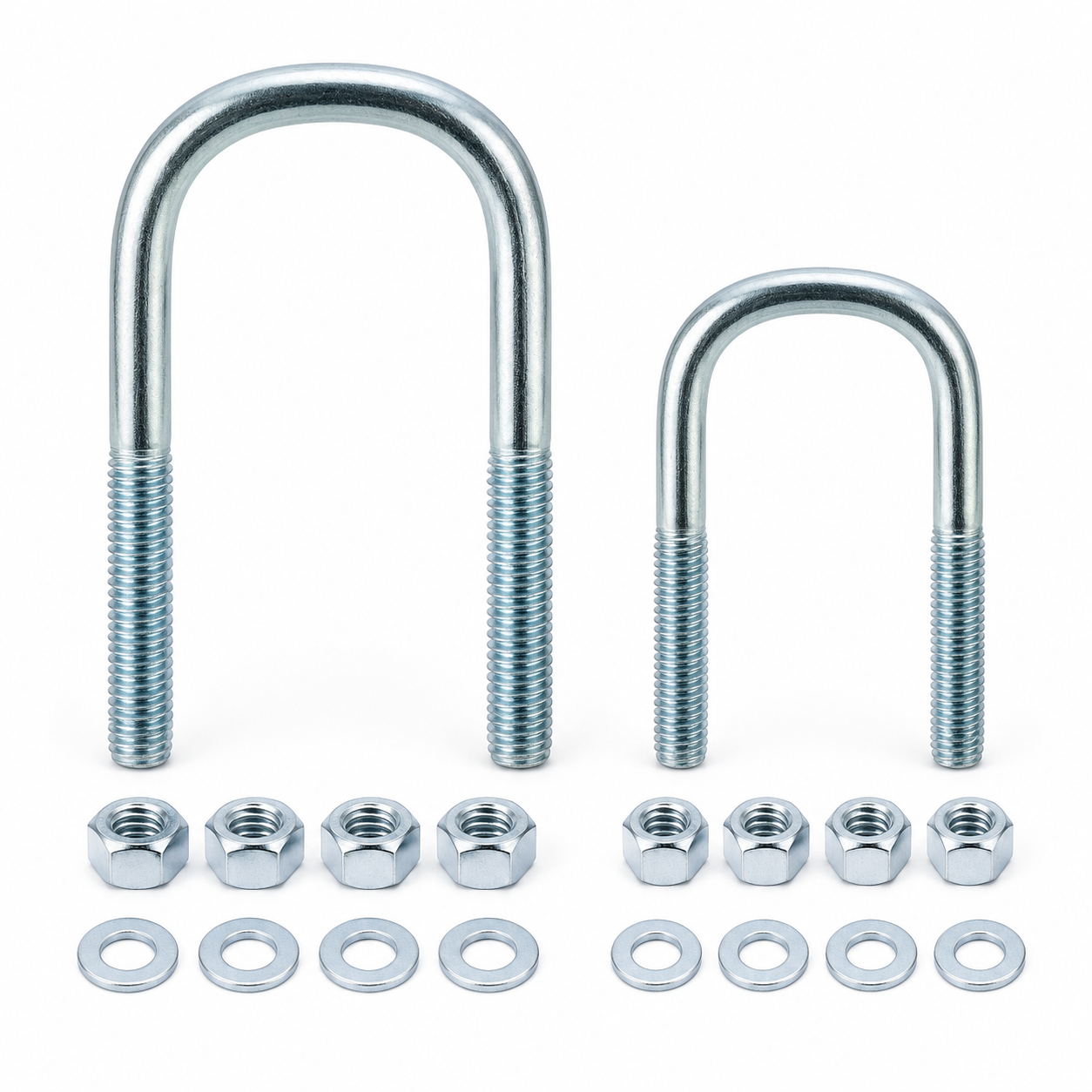

U-förmige Schrauben

U-förmige Bolzen eignen sich zur Befestigung von Rohren, Stützen, Rahmen und Geräten. Der Abstand zwischen den beiden Beinen kann individuell an die angeschlossene Komponente angepasst werden.

Standard Produktinformationen

Artikelbeschreibung	-
Produktname	Fundamentankerbolzen
Verfügbare Formen	L-Typ, Haken, gerade, U-Typ und Plattenende
Durchmesser	M12–M100 oder kundenspezifisch
Länge	200–6000 mm oder kundenspezifisch
Faden	Vollgewinde oder Teilgewinde
Materialoptionen	Kohlenstoffstahl, hochfester Stahl und Edelstahl
Materialqualität	Q235B, Q355B oder kundenspezifisches Material
Oberflächenzustand	Glatt, galvanisch verzinkt, feuerverzinkt oder beschichtet
Schraubenzubehör	Muttern, Sicherungsmuttern, Unterlegscheiben, Platten, Hülsen und Schablonen
Produktionsbasis	Kundenzeichnung oder genehmigter Schraubenplan
Verpackung	Bündel, Paletten, Stahlrahmen oder Sperrholzkisten

Optionen für den Korrosionsschutz

Normaler Stahl

Ankerbolzen aus unlegiertem Stahl eignen sich für eingebettete Anwendungen oder Projekte, bei denen eine Schutzbehandlung auf der Baustelle durchgeführt werden muss.

Elektroverzinkte Oberfläche

Durch die galvanische Verzinkung entsteht eine saubere und gleichmäßige Oberfläche, die für Innenräume und Anwendungen geeignet ist, die einen mäßigen Korrosionsschutz erfordern.

Feuerverzinkte Oberfläche

Die Feuerverzinkung sorgt für eine dickere schützende Zinkbeschichtung und wird für Außen-, Feucht-, Küsten- und Industrieumgebungen empfohlen.

Projektspezifische Beschichtung

Alternative Schutzsysteme können bereitgestellt werden, wenn die Projektspezifikation dies erfordert. Bei der Auswahl der Beschichtung sollten die Expositionsbedingungen, die Betriebsumgebung und die erforderliche Haltbarkeit berücksichtigt werden.

Hauptvorteile

• Maßgeschneidert nach Fundamentzeichnungen

• Mehrere Bolzenformen und Einbettungsdesigns

• Genauer Gewindedurchmesser und -länge

• Komplette Sätze kompatibler Muttern und Unterlegscheiben

• Optionale Positionierungsvorlagen für eine einfachere Installation

• Korrosionsbeständige Oberflächenbehandlungsmöglichkeiten

• Geeignet für Innen- und Außenprojekte

• Rückverfolgbare Rohstoffe

• Maßkontrolle vor dem Versand

• Sichere Verpackung für den internationalen Transport

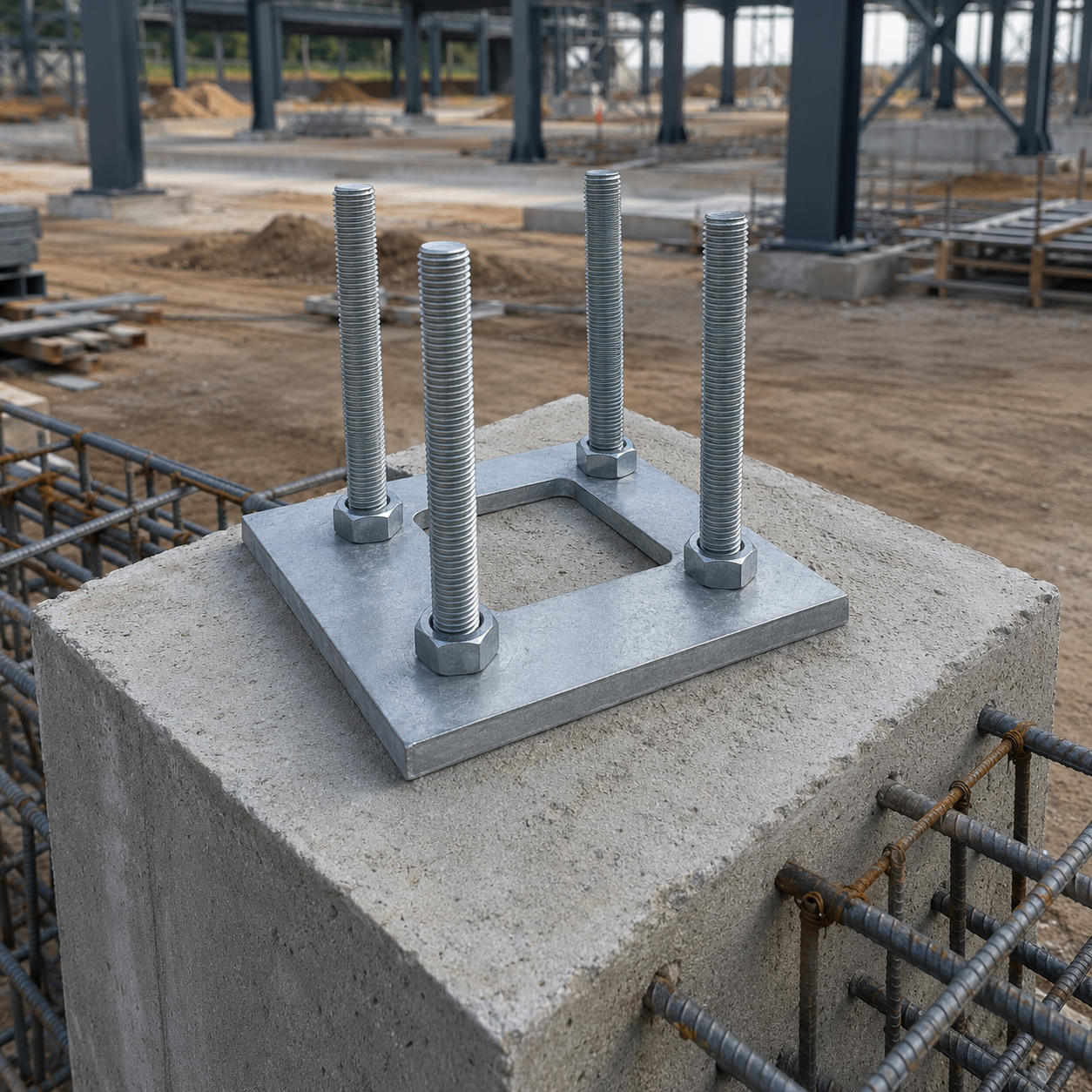

Passende Positionierungsvorlagen

Positionierungsschablonen helfen Bauunternehmern dabei, vor dem Betonieren den richtigen Abstand, die richtige Ausrichtung und die richtige Höhe der Ankerbolzen einzuhalten.

Basierend auf den Abmessungen der Stützengrundplatte können wir ein- oder mehrschichtige Stahlschablonen herstellen. Schablonenlöcher werden so hergestellt, dass sie dem vorgegebenen Bolzenlayout entsprechen, was dazu beiträgt, Installationsfehler zu reduzieren und die Effizienz der Stahlsäulenmontage zu verbessern.

Für die Produktion benötigte Informationen

Um ein genaues Angebot zu erstellen, geben Sie bitte Folgendes an:

• Bolzenzeichnung oder Fundamentplan

• Schraubenform und -durchmesser

• Gesamtlänge

• Eingebettete Länge

• Freiliegende Länge

• Gewindelänge

• Materialqualität

• Oberflächenbeschaffenheit

• Zubehör erforderlich

• Bestellmenge

• Lieferziel

FAQ

Können Ankerbolzen ohne detaillierte Zeichnung hergestellt werden?

Ja. Sie können die Grundabmessungen, die Grundplattenanordnung und Anwendungsinformationen angeben. Unser Team kann Ihnen helfen, die Informationen zur Bestätigung in einer Produktionszeichnung zu organisieren.

Was ist der Unterschied zwischen einfachen und verzinkten Ankerbolzen?

Einfache Schrauben haben keine Zinkschutzschicht, während verzinkte Schrauben eine Zinkbeschichtung haben, die die Korrosionsbeständigkeit verbessert. Die geeignete Ausführung hängt von der Installationsumgebung ab.

Kann die Gewindelänge individuell angepasst werden?

Ja. Teilgewinde-, erweiterte Gewinde- und Vollgewindeausführungen können je nach Installationsanforderungen hergestellt werden.

Können Sie Ersatzmuttern und Unterlegscheiben liefern?

Ja. Bei Bedarf können der Bestellung zusätzliche Muttern, Unterlegscheiben und entsprechendes Zubehör beigefügt werden.

Gibt es Positionierungsvorlagen für große Säulenfüße?

Ja. Wir können maßgeschneiderte Schablonen für unterschiedliche Schraubenmengen, Abstände und Grundplattenabmessungen erstellen.
