उत्पाद परिचय

फाउंडेशन एंकर बोल्ट कंक्रीट नींव और उसके ऊपर स्थापित स्टील संरचना के बीच महत्वपूर्ण संबंध प्रदान करते हैं। इनका उपयोग स्तंभों, मशीनरी, पाइप सपोर्ट और संरचनात्मक उपकरणों को सुरक्षित करने के लिए किया जाता है, जबकि भार को नींव में सुरक्षित रूप से स्थानांतरित किया जाता है।

ZSJH स्टील फाउंडेशन ड्राइंग, बोल्ट शेड्यूल और कॉलम बेस प्लेट विवरण के अनुसार निर्मित प्रोजेक्ट-विशिष्ट एंकर बोल्ट की आपूर्ति करता है। ग्राहक प्रत्येक परियोजना की स्थापना और पर्यावरणीय आवश्यकताओं को पूरा करने के लिए विभिन्न बोल्ट आकार, सामग्री, थ्रेड कॉन्फ़िगरेशन, कोटिंग्स और सहायक उपकरण का चयन कर सकते हैं।

एंकर बोल्ट को अलग से आपूर्ति की जा सकती है या नट, वॉशर, एंकर प्लेट, पोजिशनिंग टेम्पलेट और संबंधित स्टील संरचना घटकों के साथ पैक किया जा सकता है।

उत्पाद रेंज

एल-टाइप फाउंडेशन बोल्ट

एल-प्रकार के बोल्ट में एक समकोण एम्बेडेड अंत होता है जो कंक्रीट के ठीक होने के बाद खींचने वाली ताकतों का विरोध करने में मदद करता है। इनका उपयोग आमतौर पर इस्पात कार्यशालाओं, गोदामों और हल्के औद्योगिक संरचनाओं के लिए किया जाता है।

हुक वाले एंकर बोल्ट

हुक वाले एंकर बोल्ट कंक्रीट के अंदर यांत्रिक एंकरेज बनाने के लिए एक घुमावदार एम्बेडेड अनुभाग का उपयोग करते हैं। हुक त्रिज्या, एंबेडमेंट गहराई और उजागर धागे की लंबाई को अनुकूलित किया जा सकता है।

सीधे लंगर की छड़ें

सीधी थ्रेडेड छड़ें नीचे की प्लेटों, स्लीव्स या अन्य एंकरिंग सिस्टम के साथ उपयोग के लिए उपयुक्त हैं। इन्हें अक्सर भारी इस्पात स्तंभों और मशीनरी नींव के लिए चुना जाता है।

प्लेट एंकर बोल्ट

इसके एंकरिंग क्षेत्र को बढ़ाने के लिए रॉड के एम्बेडेड सिरे पर एक स्टील प्लेट को वेल्डेड या असेंबल किया जाता है। डिज़ाइन के अनुसार प्लेट के आयाम और मोटाई तैयार की जाती है।

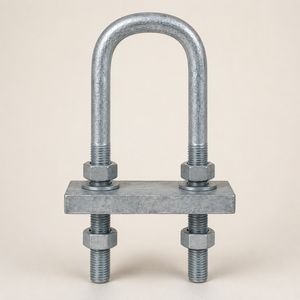

यू-टाइप बोल्ट

यू-प्रकार के बोल्ट पाइप, सपोर्ट, फ्रेम और उपकरण को ठीक करने के लिए उपयुक्त हैं। दोनों पैरों के बीच की दूरी को जुड़े हुए घटक से मेल खाने के लिए अनुकूलित किया जा सकता है।

मानक उत्पाद सूचना

आइटम	विवरण
प्रोडक्ट का नाम	फाउंडेशन एंकर बोल्ट
उपलब्ध आकार	एल-टाइप, हुक्ड, स्ट्रेट, यू-टाइप और प्लेट-एंडेड
व्यास	एम12-एम100 या अनुकूलित
लंबाई	200-6000 मिमी या अनुकूलित
धागा	पूर्ण थ्रेड या आंशिक थ्रेड
सामग्री विकल्प	कार्बन स्टील, उच्च शक्ति स्टील और स्टेनलेस स्टील
सामग्री ग्रेड	Q235B, Q355B या ग्राहक-निर्दिष्ट सामग्री
सतह की स्थिति	सादा, इलेक्ट्रो-गैल्वनाइज्ड, हॉट-डिप गैल्वेनाइज्ड या लेपित
बोल्ट सहायक उपकरण	नट, लॉक नट, वॉशर, प्लेट, आस्तीन और टेम्पलेट
उत्पादन का आधार	ग्राहक ड्राइंग या स्वीकृत बोल्ट शेड्यूल
पैकेजिंग	बंडल, पैलेट, स्टील फ्रेम या प्लाईवुड केस

संक्षारण संरक्षण विकल्प

सादा स्टील

सादा स्टील एंकर बोल्ट एम्बेडेड अनुप्रयोगों या परियोजनाओं के लिए उपयुक्त हैं जहां कार्यस्थल पर सुरक्षात्मक उपचार पूरा किया जाएगा।

इलेक्ट्रो-गैल्वनाइज्ड फिनिश

इलेक्ट्रो-गैल्वनाइजिंग एक साफ और समान सतह बनाता है जो इनडोर वातावरण और मध्यम संक्षारण संरक्षण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

हॉट-डिप गैल्वनाइज्ड फिनिश

हॉट-डिप गैल्वनाइजिंग एक मोटी सुरक्षात्मक जस्ता कोटिंग प्रदान करता है और बाहरी, आर्द्र, तटीय और औद्योगिक वातावरण के लिए अनुशंसित है।

परियोजना-निर्दिष्ट कोटिंग

परियोजना विनिर्देश के अनुसार आवश्यकता पड़ने पर वैकल्पिक सुरक्षा प्रणालियाँ प्रदान की जा सकती हैं। कोटिंग चयन में एक्सपोज़र की स्थिति, सेवा वातावरण और आवश्यक स्थायित्व को ध्यान में रखना चाहिए।

मुख्य लाभ

• फाउंडेशन चित्र के अनुसार अनुकूलित

• एकाधिक बोल्ट आकार और एंबेडमेंट डिज़ाइन

• सटीक धागे का व्यास और लंबाई

• संगत नट और वॉशर का पूरा सेट

• आसान स्थापना के लिए वैकल्पिक पोजिशनिंग टेम्पलेट

• संक्षारण प्रतिरोधी सतह उपचार के विकल्प

• इनडोर और आउटडोर प्रोजेक्ट के लिए उपयुक्त

• पता लगाने योग्य कच्चा माल

• शिपमेंट से पहले आयामी निरीक्षण

• अंतर्राष्ट्रीय परिवहन के लिए सुरक्षित पैकेजिंग

मिलान पोजिशनिंग टेम्पलेट्स

पोजिशनिंग टेम्प्लेट ठेकेदारों को कंक्रीट प्लेसमेंट से पहले एंकर बोल्ट की सही दूरी, अभिविन्यास और प्रक्षेपण ऊंचाई बनाए रखने में मदद करते हैं।

हम कॉलम बेस प्लेट आयामों के आधार पर सिंगल-लेयर या मल्टी-लेयर स्टील टेम्पलेट बना सकते हैं। टेम्प्लेट छेद निर्दिष्ट बोल्ट लेआउट से मेल खाने के लिए निर्मित किए जाते हैं, जिससे इंस्टॉलेशन त्रुटियों को कम करने और स्टील कॉलम निर्माण की दक्षता में सुधार करने में मदद मिलती है।

उत्पादन के लिए आवश्यक जानकारी

एक सटीक उद्धरण तैयार करने के लिए, कृपया प्रदान करें:

• बोल्ट ड्राइंग या फाउंडेशन योजना

• बोल्ट का आकार और व्यास

• कुल लंबाई

• एंबेडेड लंबाई

• उजागर लंबाई

• धागे की लंबाई

• सामग्री ग्रेड

• सतही समापन

• सहायक उपकरण की आवश्यकता है

• ऑर्डर मात्रा

• वितरण गंतव्य

अक्सर पूछे जाने वाले प्रश्न

क्या आप विस्तृत ड्राइंग के बिना एंकर बोल्ट बना सकते हैं?

हाँ। आप बुनियादी आयाम, बेस प्लेट लेआउट और एप्लिकेशन जानकारी प्रदान कर सकते हैं। हमारी टीम पुष्टि के लिए जानकारी को प्रोडक्शन ड्राइंग में व्यवस्थित करने में मदद कर सकती है।

सादे और गैल्वेनाइज्ड एंकर बोल्ट के बीच क्या अंतर है?

सादे बोल्ट में कोई जस्ता सुरक्षात्मक परत नहीं होती है, जबकि गैल्वेनाइज्ड बोल्ट में जस्ता कोटिंग होती है जो संक्षारण प्रतिरोध में सुधार करती है। उपयुक्त फिनिश स्थापना परिवेश पर निर्भर करती है।

क्या धागे की लंबाई को अनुकूलित किया जा सकता है?

हाँ। आंशिक धागा, विस्तारित धागा और पूर्ण धागा डिज़ाइन स्थापना आवश्यकताओं के अनुसार निर्मित किए जा सकते हैं।

क्या आप प्रतिस्थापन नट और वॉशर की आपूर्ति कर सकते हैं?

हाँ। आवश्यकता पड़ने पर अतिरिक्त नट, वॉशर और संबंधित सहायक उपकरण ऑर्डर में शामिल किए जा सकते हैं।

क्या बड़े कॉलम बेस के लिए पोजिशनिंग टेम्पलेट उपलब्ध हैं?

हाँ। हम विभिन्न बोल्ट मात्रा, स्पेसिंग और बेस प्लेट आयामों के लिए अनुकूलित टेम्पलेट का निर्माण कर सकते हैं।
