ZSJH Steel fabrique des ensembles complets de contreventement de toiture selon les dessins structurels et les exigences de charge du projet. Les configurations disponibles incluent des tiges transversales, des contreventements d'angle, des câbles en acier, des barres de liaison, des goussets et des tendeurs réglables. Une fabrication précise, un marquage clair des composants et une protection de surface fiable contribuent à réduire le temps d'installation et à améliorer les performances à long terme.
Améliore la stabilité latérale des structures de toiture en acier
Transfère les charges éoliennes et sismiques au châssis principal
Réduit les mouvements excessifs du toit et la déformation structurelle
Maintient un espacement correct entre les chevrons et les poutres de toit
Permet une installation stable des pannes et des panneaux de toit
Les composants préfabriqués simplifient l'assemblage sur site
Les connexions réglables permettent un contrôle précis de la tension
Des finitions peintes et galvanisées sont disponibles
Production sur mesure basée sur les dessins du projet
Convient aux nouveaux bâtiments et au renforcement structurel

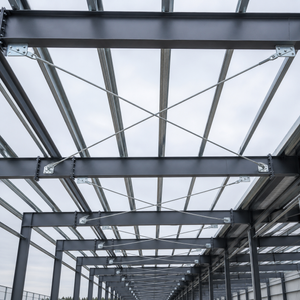

Des tiges d'acier sont installées en diagonale entre les charpentes du toit pour former un système de support en forme de X. Cette configuration est largement utilisée dans les entrepôts, les ateliers et les bâtiments en acier préfabriqués.
Les sections d'angle offrent une grande rigidité et conviennent aux projets nécessitant une plus grande résistance à la compression et à la tension.
Les câbles en acier légers conviennent aux toits à longue portée et aux projets où un poids structurel réduit et une installation flexible sont importants.
Les barres d'attache relient les cadres adjacents et aident à maintenir l'alignement structurel pendant l'installation et l'entretien.
Les tendeurs permettent aux installateurs d'ajuster la tension des contreventements sur site, aidant ainsi à obtenir un alignement précis et une répartition stable de la charge.
| Article du produit | Spécification disponible |
|---|---|
| Nom du produit | Système de contreventement de stabilisation de toit en acier |
| Matériau en acier | Q235B, Q355B, S235JR, S355JR ou équivalent |
| Membres de renforcement | Barre ronde, cornière en acier, tige ou câble en acier |
| Disposition des contreventements | Contreventement en X, contreventement diagonal ou disposition personnalisée |
| Diamètre de la tige | Fabriqué selon des calculs structurels |
| Épaisseur de la plaque | Personnalisé selon les dessins |
| Type de connexion | Connexion boulonnée, soudée ou combinée |
| Accessoires | Tendeurs, chapes, goussets, boulons et rondelles |
| Finition de surface | Peinture d'apprêt, revêtement de finition ou galvanisation à chaud |
| Couleur | Couleur RAL personnalisée |
| Fabrication | Découpe, perçage, soudage et pré-assemblage |
| Inspection | Inspection des matériaux, des dimensions, des soudures et des revêtements |
| Conditionnement | Emballages d'exportation groupés ou palettisés |
| Personnalisation | Dimensions, matériaux, trous et connexions disponibles |
Les composants de contreventement du toit peuvent être fabriqués à partir de différentes qualités d'acier de construction en fonction de la résistance requise et de l'environnement de service.
Les traitements de surface disponibles comprennent :
Peinture d'apprêt : Convient aux bâtiments industriels intérieurs généraux.
Revêtement multicouche : Offre une protection améliorée pour les environnements exigeants.
Galvanisation à chaud : Recommandée pour les applications humides, côtières, agricoles et extérieures.
Revêtement personnalisé : La couleur et l’épaisseur du revêtement peuvent être produites selon les spécifications du projet.
Avant le revêtement, les surfaces en acier peuvent être nettoyées par grenaillage pour éliminer la rouille, le tartre et les contaminants, contribuant ainsi à améliorer l'adhérence et la durabilité du revêtement.
Revue des dessins de structure et des spécifications techniques
Sélection des matières premières et vérification des certificats
Découpe CNC de tiges, cornières et plaques de connexion
Perçage de précision et inspection de la position des trous
Soudage et assemblage de composants de connexion
Contrôle dimensionnel et rectitude
Grenaillage et préparation de surface
Peinture ou galvanisation à chaud
Contrôle final et marquage des composants
Emballage d'exportation et chargement de conteneurs
Chaque composant de contreventement du toit peut être numéroté selon les dessins de montage. Les accessoires correspondants sont emballés séparément et clairement identifiés, permettant aux installateurs de localiser rapidement les bonnes tiges, plaques, tendeurs et boulons.
Des dessins d'installation, des détails de connexion et une assistance technique à distance peuvent également être fournis pour aider à réduire les erreurs et à améliorer l'efficacité de la construction.
Le contreventement du toit stabilise la charpente du toit, transfère les charges horizontales et réduit les mouvements indésirables causés par le vent, l'activité sismique et d'autres forces externes.
Le type approprié dépend de la portée du bâtiment, de la disposition structurelle, de la charge de conception, du climat local et des exigences de connexion. Notre équipe technique peut examiner vos dessins et vous recommander une solution adaptée.
Oui. Nous pouvons produire les tiges, les câbles, les goussets, les tendeurs et les accessoires de connexion selon les plans et spécifications approuvés.
Oui. Le diamètre de la tige, la longueur de l'élément, l'épaisseur de la plaque, la position du trou et la configuration de la connexion peuvent tous être personnalisés.
Oui. Des systèmes galvanisés à chaud sont disponibles pour les environnements extérieurs, humides, côtiers et corrosifs.
Ils peuvent être fournis dans le cadre d’un package complet. Veuillez indiquer les accessoires requis lors de votre demande de devis.
