鉄鋼プロジェクトはいくつかのレベルの図面に依存します。設計図面は構造上の意図と技術的要件を定義し、製造図面はその情報を製造および組立の準備が整った詳細に変換します。

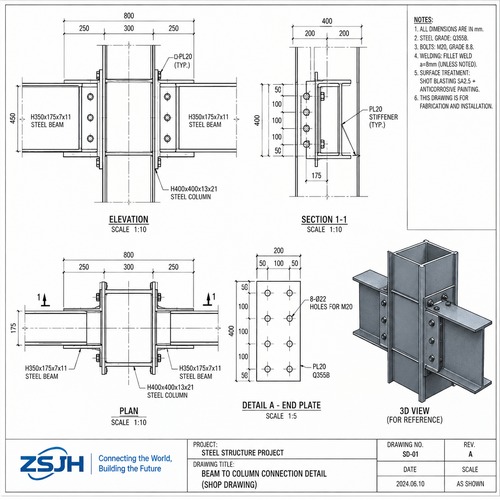

1. 鋼材の設計図とは何ですか?

設計図面は設計組織によって作成され、その後の詳細設計のための技術的基盤となります。詳細チームが設計者の意図を失うことなく製造情報を開発できるように、構造システムを明確に伝える必要があります。

· 設計の基礎、技術的なメモ、および適用される規格

· 荷重と関連する構造設計データ

· グリッド線、立面図、構造配置

· メンバーセクションと材料要件

· 主な接続概念と重要なノードの詳細

· 指定されている場合、製造、組立、溶接検査、塗装および輸送に関する要件。

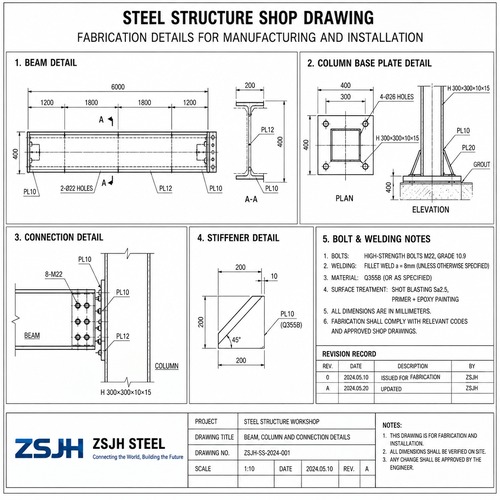

2. 鉄鋼工場の図面とは何ですか?

製造図は、鉄鋼の製造と設置に直接使用される詳細な技術文書です。参考基準では、施工図の設計は、構造詳細設計書をさらに詳細化して製作図、組立図、関連スケジュールとして作成するものとして説明されています。

・部材製作図

・パーツとプレートの詳細

・穴とボルトの情報

・溶接位置、記号、寸法

・組立寸法とピースマーク

・材料とボルトのスケジュール

· 必要に応じて組立前の図面

・組立計画と設置レイアウト

・店舗図面モデルと関連リスト

同一でないメンバーは個別に識別する必要があるため、通常、製造図面パッケージは設計図面セットよりもはるかに広範囲になります。

3. 設計図と施工図: 主な違い

アイテム	設計図	ショップ図面
目的	構造設計の意図と要件を伝達する	製造、組立、組立てを直接ガイドします
典型的な準備者	設計組織・構造技術者	スチールの詳細業者、製造業者、または責任のある詳細担当者
詳細レベル	システム、負荷、セクション、材料、および主要な接続	部材、部品、穴、ボルト、溶接、寸法、マーク、スケジュール
主な利用者	デザイナー、レビュー担当者、オーナー/プロジェクト チーム、詳細担当者	ワークショップ、QC、物流、組立チーム
描画ボリューム	比較的簡潔	通常、多数のメンバー固有の
技術的関係	詳細の基礎を提供します	承認された設計意図とプロジェクト要件に従う必要があります

4. 構造詳細設計はどこに当てはまりますか?

参考資料における有用な区別は、構造詳細設計と製造図面設計の分離です。構造詳細設計は、元の設計図面をレビュー可能な文書に改良し、工場図面の準備をガイドします。これには、詳細な配置図、接続の詳細と計算、一般的な溶接の詳細、コーティング システムの情報、スケジュールとモデルが含まれる場合があります。

施工図設計では、この情報を、製造と建設を直接サポートできる文書に展開します。典型的な情報の流れは、設計文書→入力レビューと調整→構造詳細設計→設計確認→施工図→図面発行→製作と組立です。

5. 製造準備が整った工場図面には何を示す必要がありますか?

ワークショップには明確な情報が必要です。参考資料では、寸法階層と標準化された図面記号が重要な要素として強調されています。たとえば、部材の図面では、製造、組み立て、組み立ての寸法が区別される場合があります。断面、投影、鋼材断面の指定、ボルト/穴記号、溶接記号は、形状を一貫して伝えるのに役立ちます。

· 全体的な部材の形状と寸法

・板厚、断面サイズ、材質グレード

・穴径、位置、ボルトグループ

· 溶接記号、溶接の種類/サイズ、必要な場合の特記事項

・部品番号、組立マーク、数量

· 断面、投影、および詳細の参照

· 材料/BOM 情報

· 該当する場合、表面処理に関する注意事項

· 試験的な組み立て、輸送、現場の建設に影響を与えるインターフェース

6. 製造時の図面が製造品質に重要な理由

施工図は、構造設計の意図が工場のアクションとなるポイントです。接続の形状、補強材、スプライスの詳細、ボルト、溶接、キャンバー、製造代、および輸送のセグメント化は、製造前に十分に解決する必要があります。明確な図面は、ワークショップでの質問や手戻りを減らし、寸法検査や部品のマーキングをサポートし、梱包と組み立ての順序を調整するのに役立ちます。

7. 実践的な店舗図面レビュー チェックリスト

· 最新の承認された設計文書および改訂版が使用されていることを確認します。

・部材のサイズ、鋼種、材質の仕様を確認してください。

· グリッド、立面図、部材の方向、ピースマークを確認します。

· 接続の詳細、ボルト、溶接、補強材、およびスプライスの位置を確認します。

· 寸法、穴の位置、他の構造物や機器との接続部分を確認します。

· 該当する場合、コーティング、亜鉛メッキ、防火、または表面処理の要件を確認します。

· 輸送制限、部材の分割、試用組立、および関連する場合の組立順序を確認します。

· 製造にリリースする前に、図面の矛盾や技術的な質問を解決します。

図面を読む際には、スケジュールや材料リストを照合しながら、一般的な注記や配置図から部材図、さらにノード/詳細図に進むことを参考資料では推奨しています。

8. 責任と設計変更

プロジェクトの責任は、契約とプロジェクト手順によって定義される必要があります。一般に、設計組織は構造設計の意図と要件を確立し、詳細設計/製造側はそれらに従って製造図を作成します。製造図の準備またはレビューは、必要な技術的確認なしに構造設計要件を変更する許可として扱われるべきではありません。

9. ZSJH鋼の図面から製作まで

国際的な鉄鋼プロジェクトでは、図面の調整は製造管理の重要な部分です。 ZSJH Steel は、顧客の図面と BOM 情報に基づいて作業し、合意されたプロジェクト範囲に従って詳細設定、カスタマイズ、製造、検査、表面処理、梱包、配送、設置サポートを調整します。

見積りや技術調整の際、顧客は図面、BOM、鋼種、数量またはトン数、溶接規格、検査要件、塗装システム、配送先、梱包/コンテナ積載要件、プロジェクトスケジュールを提供できます。明確な入力情報は、図面上の疑問点を早期に特定するのに役立ち、より効率的な製造準備をサポートします。
