เนื่องจากบริษัทโครงสร้างเหล็กของจีนยังคงมีส่วนร่วมในโครงการอุตสาหกรรม การพาณิชย์ โครงสร้างพื้นฐาน และการก่อสร้างสาธารณะทั่วโลก การประสานงานโครงการจึงมีความซับซ้อนมากขึ้น

ตั้งแต่โรงงานผลิตในเอเชียตะวันออกเฉียงใต้ไปจนถึงการพัฒนาเชิงพาณิชย์ขนาดใหญ่ในตะวันออกกลางและอาคารอุตสาหกรรมในตลาดเกิดใหม่ การก่อสร้างเหล็กในระดับสากลต้องการมากกว่าแค่การผลิตส่วนประกอบเหล็กที่ผ่านการรับรอง

มาตรฐานการออกแบบ ภาษา วิธีปฏิบัติในการก่อสร้าง ระบบลอจิสติกส์ และสภาพของสถานที่ที่แตกต่างกัน ล้วนต้องได้รับการประสานงานทั่วทั้งโครงการ

นี่คือจุดที่ การสร้างแบบจำลองข้อมูลอาคาร (BIM) มีบทบาทสำคัญมากขึ้น

แทนที่จะเป็นเพียงเครื่องมือสร้างแบบจำลอง 3 มิติ BIM สามารถรองรับการสื่อสาร การประสานงานทางวิศวกรรม การผลิตเหล็ก การวางแผนลอจิสติกส์ คำแนะนำในการติดตั้ง และการจัดการข้อมูลโครงการตลอดวงจรชีวิตของโครงการทั้งหมด

สำหรับโครงการโครงสร้างเหล็กในต่างประเทศโดยเฉพาะ BIM จะช่วยแปลงข้อมูลทางเทคนิคที่ซับซ้อนให้เป็นขั้นตอนการทำงานที่มองเห็นภาพ มีการประสานงาน และจัดการได้ง่ายขึ้น

1. เหตุใดโครงการโครงสร้างเหล็กในต่างประเทศจึงมีความท้าทายมากกว่า

เมื่อเปรียบเทียบกับโครงการในประเทศ โครงการโครงสร้างเหล็กระหว่างประเทศมักจะเกี่ยวข้องกับความท้าทายในการประสานงานเพิ่มเติม

การสื่อสารข้ามพรมแดน

เจ้าของโครงการ สถาปนิก วิศวกรโครงสร้าง ช่างประกอบเหล็ก ผู้รับเหมา และทีมงานติดตั้งอาจมาจากหลายประเทศ

ความแตกต่างในภาษา คำศัพท์ทางเทคนิค วิธีปฏิบัติในการก่อสร้าง และการตีความแบบเขียนแบบสามารถนำไปสู่ความเข้าใจผิดได้ง่าย

ภาพวาด 2D แบบดั้งเดิมอาจไม่ได้ให้ข้อมูลภาพที่เพียงพอสำหรับทุกฝ่ายที่เกี่ยวข้องเสมอไป

โมเดล BIM แบบละเอียดช่วยให้ทีมงานโครงการตรวจสอบโครงสร้างได้อย่างเป็นธรรมชาติยิ่งขึ้น และช่วยลดช่องว่างในการสื่อสาร

มาตรฐานการออกแบบที่แตกต่างกัน

โครงการเหล็กระหว่างประเทศอาจต้องปฏิบัติตามมาตรฐานโครงสร้าง การเชื่อม วัสดุ การป้องกันอัคคีภัย การป้องกันการกัดกร่อน และการผลิตที่แตกต่างกัน

โครงการอาจเกี่ยวข้องกับมาตรฐานต่างๆ ขึ้นอยู่กับตลาดปลายทาง เช่น:

• มาตรฐาน AISC และ AWS

• มาตรฐาน Eurocodes และ EN

• มาตรฐานอังกฤษ

• มาตรฐานออสเตรเลีย

• รหัสอาคารท้องถิ่นและข้อกำหนดของโครงการ

BIM จัดเตรียมสภาพแวดล้อมดิจิทัลที่มีการประสานงาน ซึ่งวิศวกรสามารถตรวจสอบรายละเอียดโครงสร้างและอัปเดตแบบจำลองตามความต้องการเฉพาะของโครงการ

ห่วงโซ่อุปทานทางไกล

โครงการโครงสร้างเหล็กในต่างประเทศหลายแห่งมีรูปแบบดังนี้:

วิศวกรรม → การแปรรูปในประเทศจีน → การส่งออก → การติดตั้งในต่างประเทศ

เสาเหล็ก คาน โครงถัก ระบบค้ำยัน แผ่นเชื่อมต่อ สลักเกลียว และส่วนประกอบอื่นๆ อาจเดินทางหลายพันกิโลเมตรก่อนถึงสถานที่ก่อสร้าง

การระบุส่วนประกอบ การบรรจุ การขนส่ง การขนถ่าย การจัดเก็บ และการวางแผนการติดตั้งที่แม่นยำจึงมีความสำคัญอย่างยิ่ง

ต้นทุนที่สูงขึ้นของข้อผิดพลาดในสถานที่

สำหรับโครงการระดับนานาชาติ การปรับเปลี่ยนภาคสนามอาจมีค่าใช้จ่ายสูงเป็นพิเศษ

แผ่นเชื่อมต่อที่ขาดหายไป รูสลักที่ไม่ถูกต้อง ความเบี่ยงเบนของมิติ หรือข้อขัดแย้งในการติดตั้งอาจทำให้เกิดความล่าช้าที่เกี่ยวข้องกับแรงงาน อุปกรณ์ การขนส่งระหว่างประเทศ หรือการประกอบใหม่

ด้วยเหตุนี้ การระบุปัญหาที่อาจเกิดขึ้นก่อนการผลิตและการติดตั้งจึงสามารถปรับปรุงประสิทธิภาพของโครงการได้อย่างมาก

2. การประยุกต์ใช้ BIM ในทางปฏิบัติสี่ประการในโครงการโครงสร้างเหล็กในต่างประเทศ

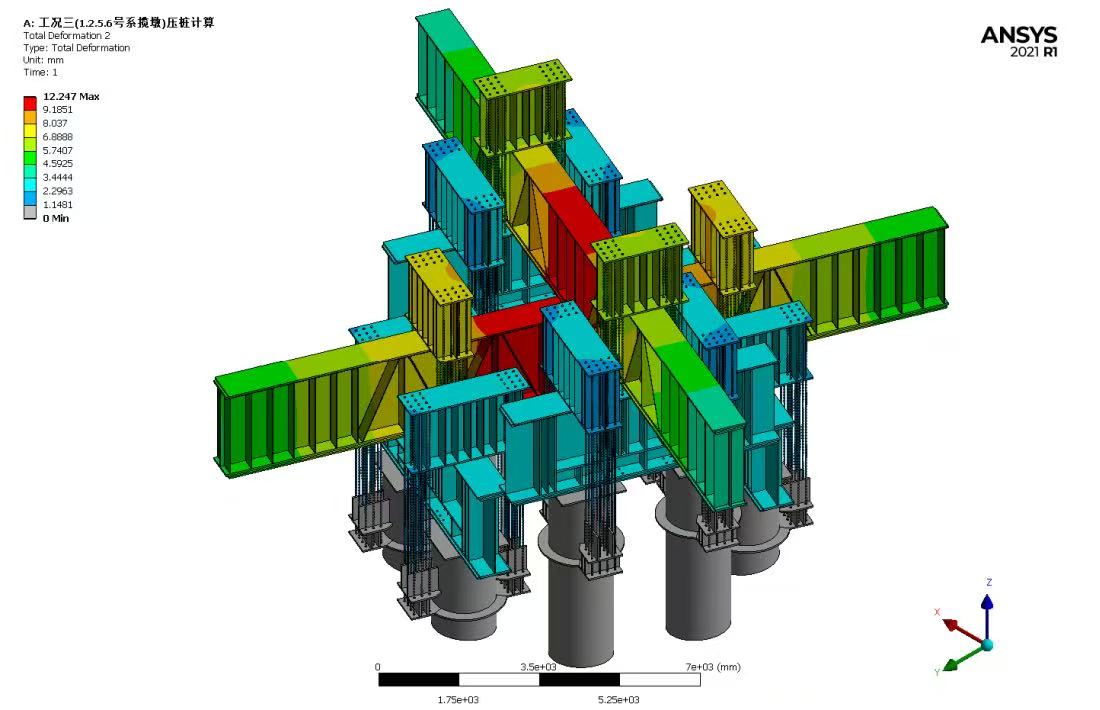

2.1 การออกแบบและวิศวกรรม: การแสดงภาพโครงสร้างก่อนการประดิษฐ์

หนึ่งในการใช้งานที่สำคัญที่สุดของ BIM คือการสร้างแบบจำลองโครงสร้างเหล็ก 3 มิติที่มีรายละเอียด

การใช้แพลตฟอร์ม เช่น Tekla Structures วิศวกรสามารถสร้างแบบจำลององค์ประกอบโครงสร้าง ได้แก่:

• เสาเหล็ก

• คานเหล็ก

• โครงหลังคา

• ระบบค้ำยัน

• แผ่นเชื่อมต่อ

• การเชื่อมต่อแบบเกลียว

• รอยเชื่อม

• สมาชิกเหล็กรอง

เมื่อเปรียบเทียบกับภาพวาด 2D ทั่วไป แบบจำลองสามมิติช่วยให้วิศวกร ผู้รับเหมา และเจ้าของโครงการเข้าใจระบบโครงสร้างโดยรวมได้ดีขึ้น

ปรับปรุงการแสดงภาพ

สามารถตรวจสอบการจัดเรียงโครงสร้างที่ซับซ้อนได้จากมุมต่างๆ ช่วยให้ผู้เข้าร่วมโครงการเข้าใจความสัมพันธ์ระหว่างแต่ละองค์ประกอบ

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับโครงการที่เกี่ยวข้องกับการเชื่อมต่อที่ซับซ้อน โครงสร้างช่วงกว้าง โครงเหล็กหลายระดับ หรือรูปทรงที่ไม่ปกติ

การตรวจจับการปะทะ

BIM ยังสามารถช่วยในการระบุข้อขัดแย้งที่อาจเกิดขึ้นระหว่างโครงสร้างเหล็กและระบบอาคารอื่นๆ เช่น:

• การติดตั้งระบบ MEP

• ท่อ

• ถาดเคเบิ้ล

• ระบบปรับอากาศ

• การสร้างระบบซองจดหมาย

• ผนังม่าน

การระบุข้อขัดแย้งเหล่านี้ในระหว่างขั้นตอนทางวิศวกรรมสามารถลดการแก้ไขภาคสนามได้ในภายหลัง

การประสานงานด้านวิศวกรรมที่รวดเร็วยิ่งขึ้น

เมื่อข้อกำหนดของโครงการเปลี่ยนแปลง แบบจำลองดิจิทัลสามารถอัปเดตได้เพื่อให้แบบร่างและข้อมูลส่วนประกอบที่เกี่ยวข้องยังคงประสานงานกัน

สิ่งนี้ช่วยปรับปรุงการสื่อสารระหว่างวิศวกรโครงสร้าง ช่างเก็บรายละเอียด ผู้แปรรูป และผู้รับเหมา

3. BIM สำหรับการผลิตเหล็ก: เปลี่ยนแบบจำลองให้เป็นส่วนประกอบที่แม่นยำ

สำหรับโครงการเหล็กระดับสากล ความแม่นยำในการผลิตถือเป็นสิ่งสำคัญ เนื่องจากส่วนประกอบส่วนใหญ่ผลิตขึ้นก่อนส่งไปยังสถานที่ก่อสร้าง

แบบจำลอง BIM แบบละเอียดสามารถใช้เป็นพื้นฐานสำหรับ:

• ภาพวาดของร้านค้า

• ภาพวาดการประกอบ

• ภาพวาดส่วนเดียว

• รายการวัสดุ

• รายการโบลต์

• การกำหนดหมายเลขส่วนประกอบ

• ข้อมูลการประดิษฐ์

• ข้อมูลการประมวลผลซีเอ็นซี

สิ่งนี้สร้างความเชื่อมโยงที่แน่นแฟ้นมากขึ้นระหว่างวิศวกรรมและการผลิต

การระบุส่วนประกอบ

โครงการเหล็กขนาดใหญ่อาจมีชิ้นส่วนหลายพันชิ้น

ระบบการกำหนดหมายเลขแบบ BIM ช่วยระบุแต่ละลำแสง เสา ค้ำยัน แผ่นเชื่อมต่อ และชุดประกอบตามตำแหน่งที่แน่นอนในโครงสร้าง

ซึ่งจะช่วยลดความเสี่ยงที่ส่วนประกอบจะสูญหาย ทำซ้ำ หรือประดิษฐ์อย่างไม่ถูกต้อง

สนับสนุนการผลิตอัตโนมัติ

ข้อมูลการผลิตแบบดิจิทัลที่สร้างจากแบบจำลองยังสามารถรองรับการตัด CNC การเจาะ และกระบวนการผลิตอัตโนมัติอื่นๆ

ซึ่งช่วยปรับปรุงความสอดคล้องของมิติและลดการป้อนข้อมูลด้วยตนเองโดยไม่จำเป็น

QR Code และการจัดการการตรวจสอบย้อนกลับ

สำหรับโครงการที่เหมาะสม ส่วนประกอบหรือแพ็คเกจแต่ละชิ้นสามารถเชื่อมโยงกับรหัส QR หรือระบบระบุตัวตนดิจิทัลได้

ข้อมูลอาจรวมถึง:

• หมายเลขส่วนประกอบ

• เกรดวัสดุ

• ขนาด

• น้ำหนัก

• การอ้างอิงการวาดภาพ

• สถานที่ติดตั้ง

• สถานะการผลิต

• ข้อมูลการบรรจุ

ช่วยให้ติดตามส่วนประกอบตั้งแต่การผลิตและการตรวจสอบไปจนถึงการบรรจุ การขนส่ง การขนถ่าย และการติดตั้งได้ง่ายขึ้น

4. BIM สำหรับการติดตั้งในต่างประเทศ: สร้างแบบดิจิทัลก่อนสร้างบนไซต์

ข้อดีอย่างหนึ่งที่ยิ่งใหญ่ที่สุดของ BIM ในการก่อสร้างระหว่างประเทศคือความสามารถในการตรวจสอบกระบวนการติดตั้งก่อนที่ส่วนประกอบที่เป็นเหล็กจะมาถึงไซต์งาน

การวางแผนลำดับการติดตั้ง

ทีมงานโครงการสามารถใช้แบบจำลองเพื่อศึกษาลำดับการติดตั้งสำหรับ:

• เสาเหล็ก

• คานหลัก

• คานรอง

• โครงหลังคา

• การค้ำยัน

• แพลตฟอร์ม

• บันได

• งานเหล็กรอง

สำหรับโครงสร้างที่ซับซ้อนหรือช่วงขนาดใหญ่ การจำลองการก่อสร้างสามารถช่วยให้ทีมงานโครงการประเมินการเข้าถึงอุปกรณ์ ความเสถียรชั่วคราว ตำแหน่งของเครน และลำดับการติดตั้ง

คำแนะนำในการติดตั้งด้วยภาพ

สำหรับทีมงานก่อสร้างข้ามชาติ การสื่อสารด้วยภาพบางครั้งอาจมีประสิทธิภาพมากกว่าคำสั่งที่เป็นลายลักษณ์อักษรที่มีความยาว

โมเดล 3 มิติช่วยให้ผู้รับเหมาในพื้นที่และทีมติดตั้งมีความเข้าใจที่ชัดเจนยิ่งขึ้นเกี่ยวกับ:

• ที่ตั้งส่วนประกอบ

• วิธีการเชื่อมต่อ

• ลำดับการประกอบ

• ตำแหน่งโบลต์

• ความสัมพันธ์เชิงโครงสร้าง

สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อทีมติดตั้งและวิศวกรฝ่ายผลิตไม่ได้ใช้ภาษาเดียวกัน

การลดการทำงานซ้ำ

การตรวจสอบความเป็นไปได้ในการติดตั้งก่อนจัดส่ง ทีมงานโครงการสามารถระบุปัญหาที่อาจเกิดขึ้นได้ ในขณะที่การแก้ไขยังดำเนินการได้ง่ายกว่า

สำหรับโครงการในต่างประเทศ การป้องกันข้อผิดพลาดด้านการผลิตหรือการติดตั้งที่สำคัญสามารถประหยัดเวลาและต้นทุนได้มาก

5. BIM และการจัดการกำหนดการโครงการ

BIM ยังสามารถเชื่อมต่อกับกำหนดการของโครงการเพื่อสนับสนุนการวางแผนการก่อสร้าง

เมื่อข้อมูลแบบจำลอง 3 มิติเชื่อมโยงกับข้อมูลโครงการที่เกี่ยวข้องกับเวลา ทีมงานสามารถเห็นภาพลำดับการก่อสร้างที่คาดหวัง และเปรียบเทียบความคืบหน้าที่วางแผนไว้กับความคืบหน้าจริง

ตัวอย่างเช่น ผู้จัดการโครงการอาจติดตาม:

การผลิต → การตรวจสอบ → การบรรจุ → การจัดส่ง → การมาถึง → การติดตั้ง

ซึ่งจะทำให้ภาพรวมสถานะของโครงการชัดเจนขึ้น และช่วยให้ทีมต่างๆ ประสานงานกิจกรรมได้อย่างมีประสิทธิภาพมากขึ้น

สำหรับโครงการโครงสร้างเหล็กที่เกี่ยวข้องกับการขนส่งระหว่างประเทศ การมองเห็นในระดับนี้มีประโยชน์อย่างยิ่ง เนื่องจากตารางการผลิต ตารางการเดินเรือ กิจกรรมพิธีการศุลกากร การขนถ่าย และการติดตั้งมีความเชื่อมโยงกันอย่างใกล้ชิด

6. BIM สำหรับการบรรจุ จัดส่ง และโลจิสติกส์ต่างประเทศ

โลจิสติกส์ถือเป็นอีกส่วนสำคัญของโครงการโครงสร้างเหล็กระดับนานาชาติ

ชิ้นส่วนเหล็กไม่เพียงต้องได้รับการผลิตอย่างถูกต้องเท่านั้น แต่ยังต้องบรรจุและบรรทุกตามลำดับการก่อสร้างทุกครั้งที่เป็นไปได้

ข้อมูล BIM สามารถสนับสนุนการวางแผนด้านลอจิสติกส์โดยการให้ข้อมูลเกี่ยวกับ:

• ขนาดส่วนประกอบ

• น้ำหนักส่วนประกอบ

• ปริมาณ

• กลุ่มบรรจุ

• โซนการติดตั้ง

• จัดส่งชุด

ด้วยการวางแผนที่เหมาะสม ส่วนประกอบเหล็กที่ต้องใช้ก่อนหน้านี้ระหว่างการติดตั้งสามารถจัดเป็นชุดการจัดส่งที่เหมาะสม ช่วยลดการจัดการที่ไม่จำเป็นที่จุดหมายปลายทาง

ซึ่งช่วยปรับปรุงการจัดระเบียบไซต์และประสิทธิภาพการติดตั้ง

7. BIM เป็นบันทึกดิจิทัลสำหรับวงจรชีวิตของโครงการทั้งหมด

BIM ไม่จำเป็นต้องสูญเสียมูลค่าเมื่อการก่อสร้างเสร็จสิ้น

โมเดลที่ได้รับการจัดการอย่างดีสามารถทำหน้าที่เป็นบันทึกดิจิทัลที่มีข้อมูลสำคัญตั้งแต่ขั้นตอนการออกแบบ การประดิษฐ์ และการก่อสร้าง

โมเดลอาจมีข้อมูลเกี่ยวกับ: ขึ้นอยู่กับข้อกำหนดของโครงการ

• สมาชิกโครงสร้าง

• วัสดุ

• รายละเอียดการเชื่อมต่อ

• ภาพวาดการผลิต

• บันทึกการตรวจสอบ

• ตำแหน่งการติดตั้ง

• ข้อมูลอุปกรณ์

• ข้อกำหนดในการบำรุงรักษา

สำหรับการบำรุงรักษา การปรับปรุง หรือการปรับเปลี่ยนโครงสร้างในอนาคต ข้อมูลนี้สามารถช่วยให้เจ้าของอาคารและผู้จัดการสิ่งอำนวยความสะดวกมีข้อมูลอ้างอิงที่เป็นระเบียบมากกว่าการใช้ภาพวาดกระดาษแยกต่างหาก

8. BIM ไม่ใช่โซลูชันแบบสแตนด์อโลน

แม้ว่า BIM จะให้ข้อได้เปรียบที่สำคัญ แต่สิ่งสำคัญคือต้องเข้าใจว่า BIM เองไม่ได้รับประกันว่าโครงการโครงสร้างเหล็กจะประสบความสำเร็จ

ประสิทธิภาพขึ้นอยู่กับว่าสามารถบูรณาการเข้ากับกระบวนการทางวิศวกรรมและการผลิตที่เกิดขึ้นจริงได้ดีเพียงใด

การลงทุนครั้งแรก

การใช้งาน BIM ต้องใช้ซอฟต์แวร์ที่เหมาะสม บุคลากรที่ได้รับการฝึกอบรม เวลาการสร้างแบบจำลอง และขั้นตอนการทำงานภายใน

สำหรับโครงการขนาดเล็กหรือเรียบง่าย ดังนั้นควรเลือกระดับของการสร้างแบบจำลองตามความต้องการของโครงการจริง

ความเชี่ยวชาญด้านเทคนิค

ทีม BIM เหล็กที่ประสบความสำเร็จต้องการมากกว่าทักษะด้านซอฟต์แวร์

วิศวกรและช่างทำรายละเอียดควรเข้าใจด้วย:

• วิศวกรรมโครงสร้างเหล็ก

• รายละเอียดการเชื่อมต่อ

• กระบวนการผลิต

• ข้อกำหนดในการเชื่อม

• มาตรฐานสากล

• ข้อจำกัดด้านการขนส่ง

• วิธีการก่อสร้าง

โมเดลที่ถูกต้องทางเทคนิคนั้นมีคุณค่ามากกว่าโมเดลที่ดูสวยงามเสมอหากไม่มีความรู้ทางวิศวกรรมเพียงพอ

การประสานงานระหว่างแผนกต่างๆ

BIM ทำงานได้ดีที่สุดเมื่อทีมวิศวกรรม การผลิต การควบคุมคุณภาพ โลจิสติกส์ และการติดตั้งใช้ข้อมูลที่ประสานงานกัน

หากแบบจำลอง BIM ถูกแยกออกจากขั้นตอนการทำงานการผลิตและการจัดการโครงการจริง มูลค่าที่เป็นไปได้ส่วนใหญ่จะหายไป

9. จากการสร้างแบบจำลอง 3 มิติไปจนถึงการจัดการโครงการโครงสร้างเหล็กแบบบูรณาการ

สำหรับโครงการโครงสร้างเหล็กระดับสากลสมัยใหม่ BIM จะค่อยๆ พัฒนาจากเครื่องมือออกแบบมาเป็นส่วนสำคัญของกระบวนการส่งมอบโครงการโดยรวม

เวิร์กโฟลว์ที่บูรณาการมากขึ้นสามารถเชื่อมต่อ:

การสร้างแบบจำลอง BIM → วิศวกรรม → แบบร่างร้านค้า → การผลิตเหล็ก → การควบคุมคุณภาพ → การบรรจุ → การส่งออก → คำแนะนำในการติดตั้ง

ขั้นตอนการทำงานดิจิทัลนี้ช่วยปรับปรุงความสอดคล้องของข้อมูลในขั้นตอนต่างๆ ของโครงการ

สำหรับลูกค้าในต่างประเทศ คุณค่าของ BIM จึงไม่ใช่แค่ความพร้อมใช้งานของโมเดล 3 มิติเท่านั้น

คุณค่าที่มากขึ้นอยู่ที่การใช้ข้อมูลดิจิทัลเพื่อทำให้โครงการโครงสร้างเหล็กมี ความแม่นยำ ประสานงาน ตรวจสอบย้อนกลับได้ และก่อสร้างได้ง่ายขึ้น.

บทสรุป

โครงการโครงสร้างเหล็กระหว่างประเทศเกี่ยวข้องกับผู้มีส่วนได้ส่วนเสีย มาตรฐาน กระบวนการผลิต ขั้นตอนลอจิสติกส์ และทีมงานก่อสร้าง

BIM มอบวิธีที่ใช้งานได้จริงในการเชื่อมต่อองค์ประกอบเหล่านี้ผ่านโมเดลดิจิทัลที่ใช้ร่วมกัน

ตั้งแต่การสร้างแบบจำลองโครงสร้างและการตรวจจับการชนกันไปจนถึงแบบร่างการผลิต การติดตามส่วนประกอบ การวางแผนลอจิสติกส์ และคำแนะนำในการติดตั้ง BIM สามารถช่วยลดข้อผิดพลาดในการสื่อสารและปรับปรุงการประสานงานทั่วทั้งโครงการ

สำหรับผู้ผลิตโครงสร้างเหล็กที่ให้บริการตลาดต่างประเทศ การผสมผสาน ความสามารถด้านวิศวกรรม BIM เข้ากับการผลิต การควบคุมคุณภาพ โลจิสติกส์การส่งออก และการสนับสนุนด้านเทคนิค สามารถมอบโซลูชันการส่งมอบโครงการที่สมบูรณ์และเชื่อถือได้มากขึ้นให้กับลูกค้าได้

ที่ ZSJH STEEL เราสนับสนุนโครงการโครงสร้างเหล็กระดับสากลด้วยการประสานงานด้านวิศวกรรม การผลิตตามสั่ง การควบคุมคุณภาพ บรรจุภัณฑ์ส่งออก และคำแนะนำในการติดตั้ง ช่วยให้ลูกค้าเคลื่อนย้ายจากแบบร่างไปจนถึงโครงสร้างเหล็กสำเร็จรูปได้อย่างมีประสิทธิภาพ
