El sistema combina vigas principales, vigas secundarias, vigas de piso, miembros de borde, componentes de arriostramiento y conexión en una estructura de carga estable. Cada componente se fabrica en fábrica según planos aprobados y se marca para un montaje eficiente en el lugar del proyecto.

En comparación con la construcción convencional en el sitio, los marcos de piso de acero prefabricados ofrecen una mayor flexibilidad de diseño, una instalación más rápida y modificaciones futuras más sencillas. Es adecuado tanto para nuevas construcciones como para la ampliación de instalaciones existentes.

Configuraciones del sistema

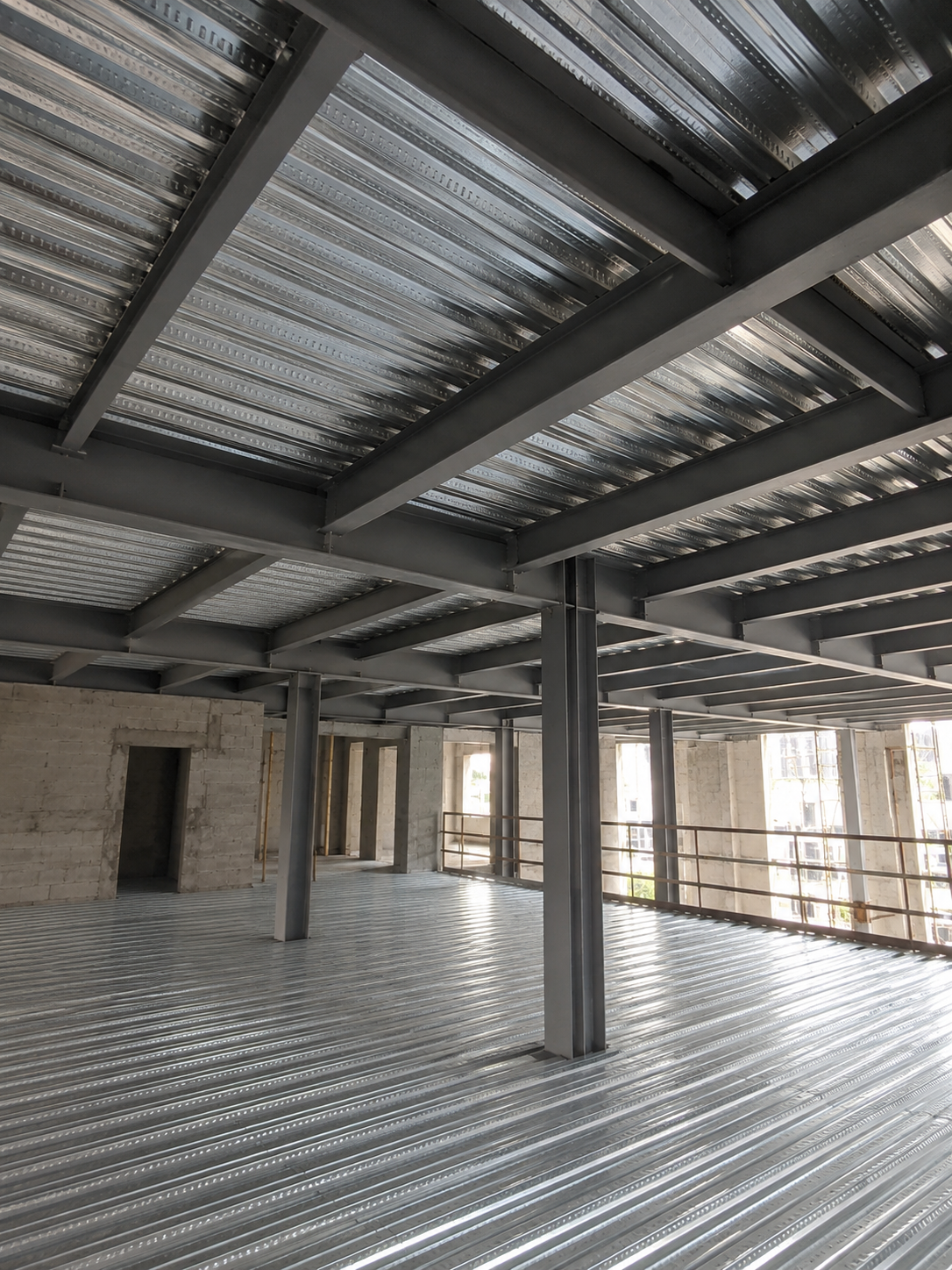

Marco de piso de entresuelo de acero

Diseñado para aumentar el espacio utilizable dentro de almacenes, talleres e instalaciones de producción sin ampliar significativamente la huella del edificio.

Estructura de piso compuesto

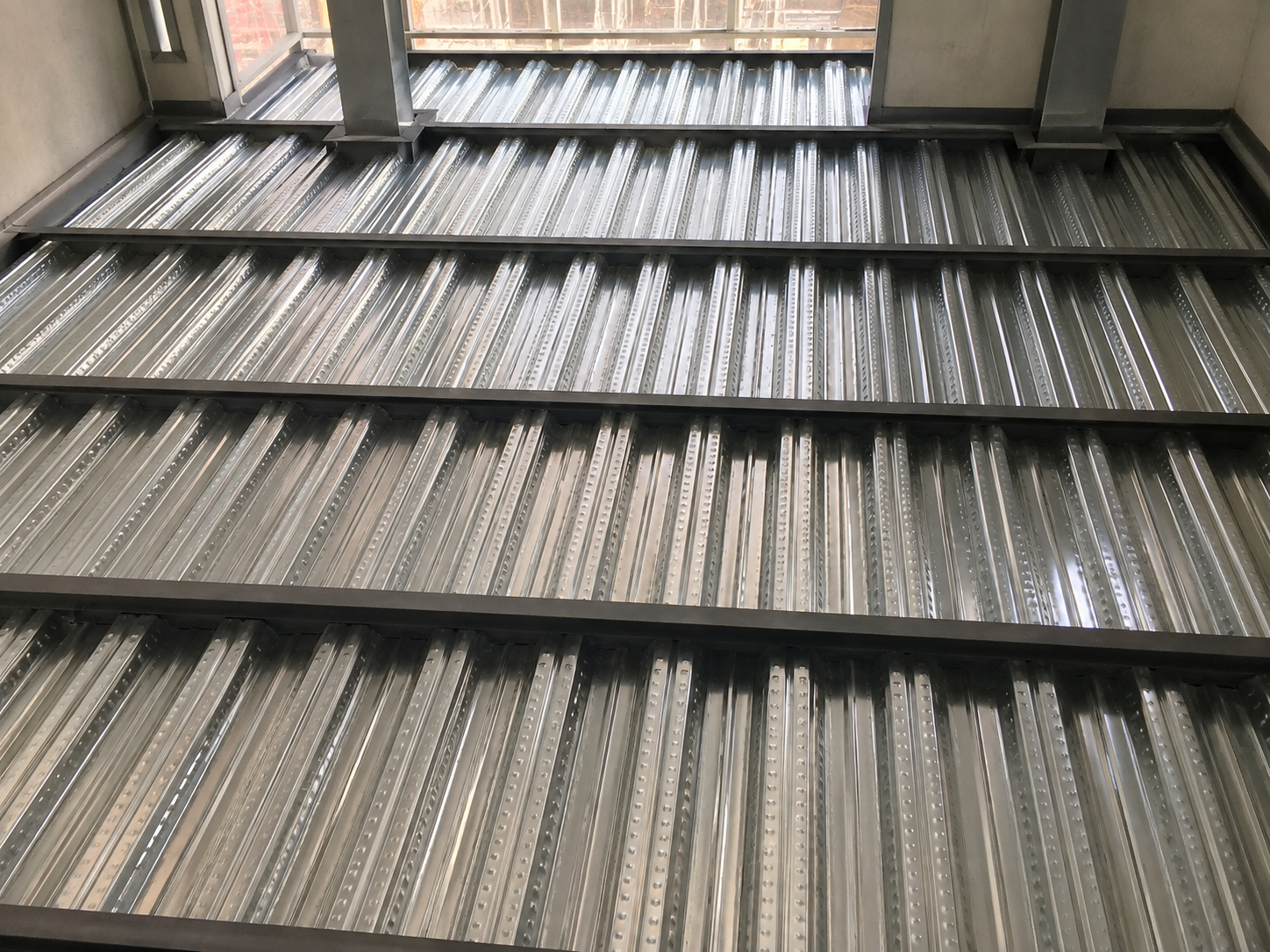

Las vigas de acero se combinan con plataformas metálicas perfiladas y hormigón armado para formar un sistema de piso compuesto fuerte y eficiente.

Plataforma de equipos industriales

Diseñado para soportar maquinaria, tanques, sistemas transportadores, áreas de mantenimiento y otros equipos industriales.

Sistema de piso de acero de varios pisos

Adecuado para oficinas, edificios comerciales, instalaciones de producción y otras estructuras de acero de varios niveles que requieren disposiciones de columnas flexibles.

Ventajas del producto

Instalación modular y eficiente

Los componentes se prefabrican, perforan e identifican antes del envío, lo que ayuda a reducir la fabricación en campo y mejorar la eficiencia de la instalación.

Capacidad de carga personalizada

La disposición de las vigas y los tamaños de los miembros se pueden diseñar de acuerdo con las cargas de equipos, cargas de almacenamiento, cargas de peatones y otros requisitos específicos del proyecto.

Diseño de columnas flexibles

El sistema de estructura se puede optimizar en función de las líneas de producción, los estantes de almacenamiento, la maquinaria y las condiciones existentes del edificio.

Carga muerta estructural reducida

Un sistema de estructura de acero optimizado puede reducir el peso total del edificio en comparación con algunas soluciones de piso convencionales, sujeto al diseño estructural final.

Fácil integración con servicios de construcción

Se pueden diseñar aberturas y espacios reservados para cables eléctricos, conductos de ventilación, tuberías, sistemas de protección contra incendios y otros servicios del edificio.

Ampliable y adaptable

La estructura se puede diseñar para soportar futuras ampliaciones, ajustes de diseño o áreas funcionales adicionales.

Múltiples opciones de pisos

El marco se puede combinar con losas de hormigón, plataformas metálicas, placas de acero, tableros de cemento u otros materiales de suelo diseñados.

Principales componentes estructurales

• Vigas de acero primarias

• Vigas de acero secundarias

• Vigas de piso de acero

• Vigas de borde y cabeceras

• Columnas y placas base de acero.

• arriostramiento horizontal

• Refuerzos y placas de conexión.

• Pernos y anclajes de alta resistencia

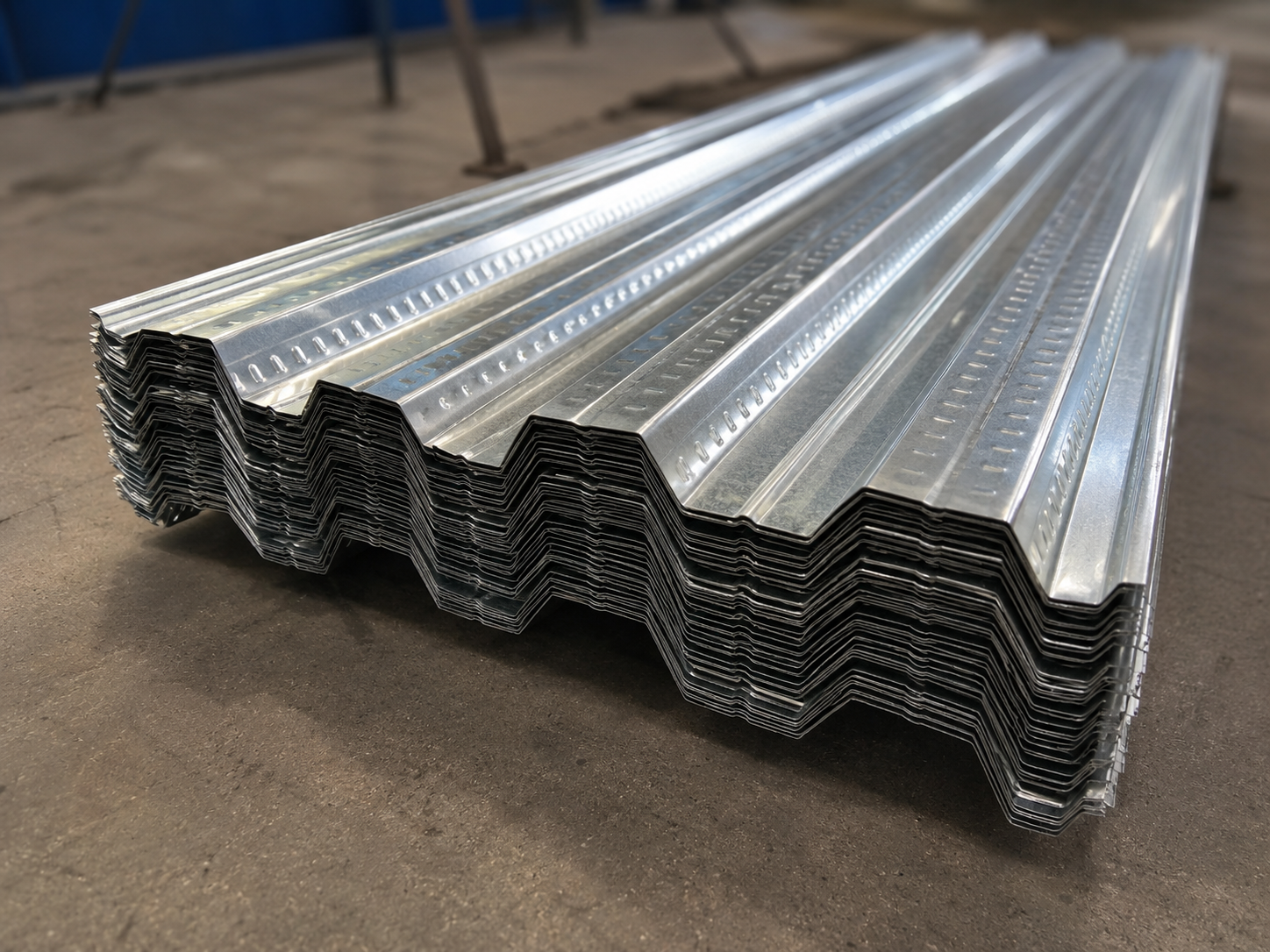

• Tarima de metal perfilada, opcional

• Escaleras, barandillas y pasamanos, opcionales.

Especificaciones técnicas

Especificación	Opciones disponibles
Tipo de producto	Entrepiso, plataforma para equipos, piso compuesto o estructura de piso de varios pisos
Grado de acero	Q235B, Q355B o material equivalente
Estructura principal	Perfil en H de acero laminado en caliente o soldado
Miembros secundarios	Vigas en I, vigas en H, canales o secciones conformadas en frío
Sistema de piso	Deck metálico con concreto, placa de acero, tablero de cemento o piso personalizado
Carga de diseño	Determinado según uso del proyecto y cálculos estructurales.
Luz de viga	Personalizado según los requisitos de diseño y carga.
Método de conexión	Conexiones atornilladas, soldadas o combinadas
Protección de superficies	Imprimación de taller, pintura de acabado o galvanizado en caliente
Protección contra incendios	Recubrimiento resistente al fuego disponible bajo pedido
Servicio de fabricación	Corte, taladrado, soldadura, montaje y tratamiento superficial.
Método de embalaje	Embalaje en contenedores o en paquetes estándar de exportación
Base de diseño	Especificaciones de proyecto acordadas y requisitos de construcción locales aplicables.

Proceso de fabricación

1. Revisar los planos del proyecto y los requisitos de carga.

2. Desarrollar el diseño estructural y los detalles de conexión.

3. Preparar dibujos de fabricación y listas de materiales.

4. Cortar, taladrar y ensamblar componentes de acero.

5. Inspección completa de soldadura y dimensiones.

6. Aplicar el tratamiento superficial especificado.

7. Marcar los componentes según los planos de instalación.

8. Empacar y cargar para envío internacional

Control de calidad

Se realizan inspecciones de calidad durante todo el proceso de fabricación, que incluyen:

• Verificación del certificado de materia prima

• Comprobaciones de dimensiones de secciones y placas de acero.

• Inspección de la posición del orificio y del detalle de la conexión

• Inspección de apariencia y tamaño de soldadura.

• Comprobaciones de rectitud y montaje de componentes.

• Inspección de espesor de pintura o galvanizado.

• Verificación de cantidad final y marcado.

Información necesaria para una cotización

Para preparar una solución adecuada, envíenos:

• Dibujos arquitectónicos o estructurales.

• Dimensiones y elevación del piso requeridas

• Carga de diseño y aplicación prevista.

• Requisitos de cuadrícula de columnas y altura libre

• Material de piso preferido

• Grado de acero o especificación del proyecto.

• Requisitos de tratamiento de superficies

• Ubicación del proyecto y código de diseño aplicable.

• Cantidad requerida

• Fecha de entrega prevista

Preguntas frecuentes

¿Se puede instalar este sistema dentro de un almacén existente?

Sí. Se puede diseñar una estructura de entrepiso personalizada de acuerdo con la disposición de las columnas existentes, las condiciones de los cimientos, la altura disponible y la carga de piso requerida.

¿Se suministra el marco del piso como un kit de instalación completo?

Podemos suministrar vigas de acero, columnas, refuerzos, placas de conexión, pernos, plataformas metálicas, escaleras y barandillas de acuerdo con el alcance acordado del proyecto.

¿Cómo se determina la capacidad de carga requerida?

La capacidad de carga se calcula según el uso previsto, el peso del equipo, la disposición de almacenamiento, el material del piso, la luz de las vigas y los requisitos de diseño aplicables.

¿Se pueden agregar aberturas para escaleras, transportadores o equipos?

Sí. Se pueden incorporar al diseño estructural aberturas de escaleras, penetraciones de servicios, aberturas de equipos y pasajes de transportadores.

¿Qué tratamiento superficial debo elegir?

El acero pintado se utiliza comúnmente en ambientes interiores. Se puede seleccionar la galvanización en caliente para condiciones húmedas, exteriores o más corrosivas.

¿Se puede desmontar o ampliar la estructura posteriormente?

Los sistemas modulares atornillados se pueden diseñar para facilitar su desmontaje, reubicación o expansión futura, según el plan de ingeniería original.
