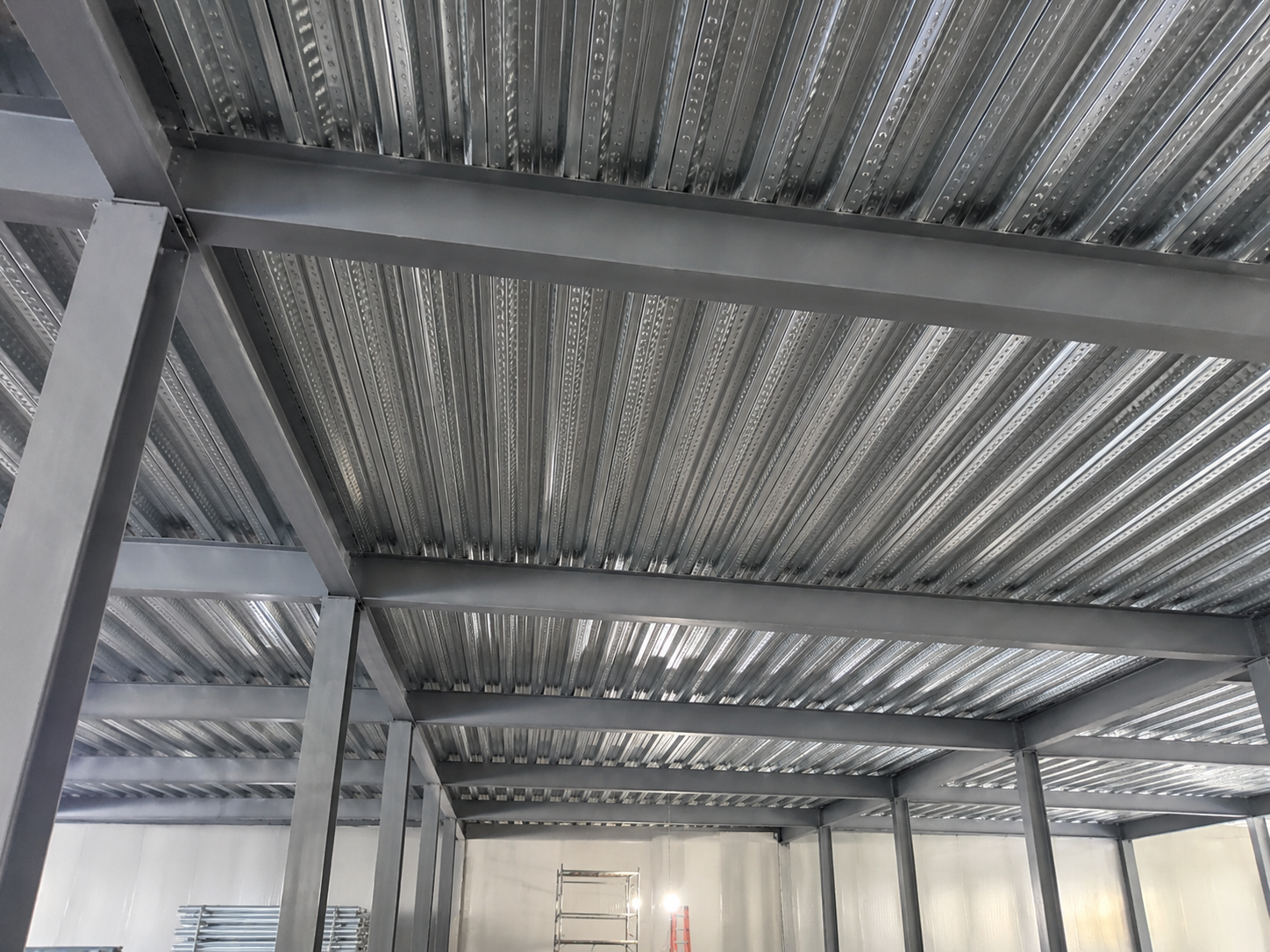

Sistem ana kirişleri, ikincil kirişleri, zemin kirişlerini, kenar elemanlarını, destekleri ve bağlantı bileşenlerini stabil bir yük taşıyan yapıda birleştirir. Her bileşen fabrikada onaylanmış çizimlere göre üretilir ve proje sahasında verimli montaj için işaretlenir.

Geleneksel şantiye inşaatıyla karşılaştırıldığında, prefabrik çelik zemin çerçevesi daha fazla tasarım esnekliği, daha hızlı kurulum ve gelecekte daha kolay modifikasyon sunar. Hem yeni binalara hem de mevcut tesislerin genişletilmesine uygundur.

Sistem Yapılandırmaları

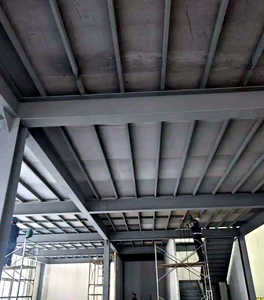

Çelik Asma Kat Çerçevesi

Binanın kapladığı alanı önemli ölçüde genişletmeden depolar, atölyeler ve üretim tesisleri içindeki kullanılabilir zemin alanını artırmak için tasarlanmıştır.

Kompozit Zemin Çerçevesi

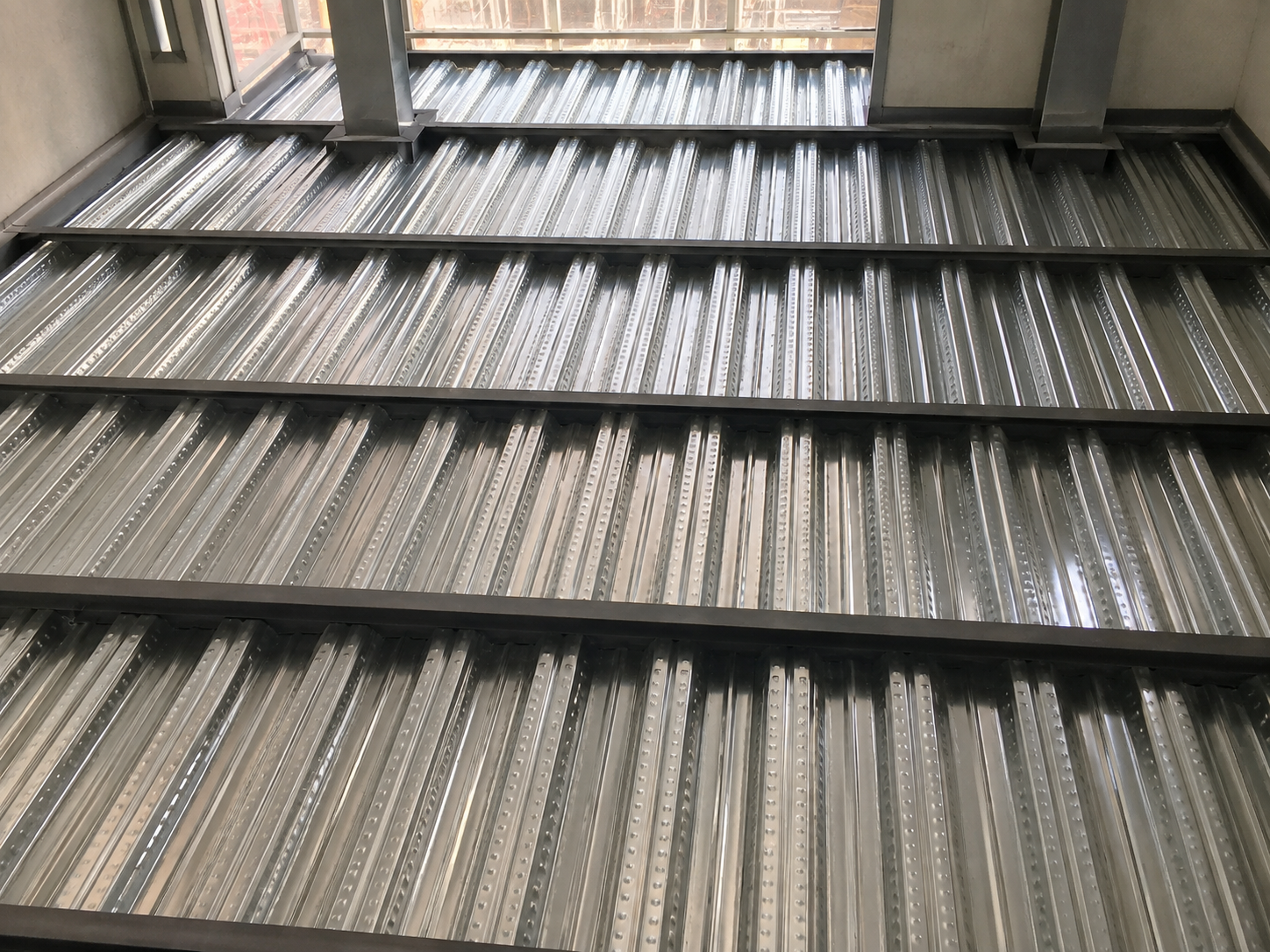

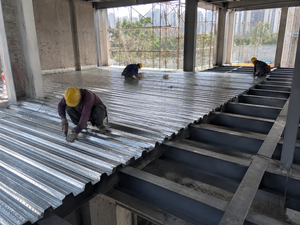

Çelik kirişler, profilli metal döşeme ve betonarme ile bir araya getirilerek güçlü ve verimli bir kompozit zemin sistemi oluşturulur.

Endüstriyel Ekipman Platformu

Makineleri, tankları, konveyör sistemlerini, bakım alanlarını ve diğer endüstriyel ekipmanları desteklemek üzere tasarlanmıştır.

Çok Katlı Çelik Zemin Sistemi

Esnek kolon düzenleri gerektiren ofisler, ticari binalar, üretim tesisleri ve diğer çok katlı çelik yapılar için uygundur.

Ürün Avantajları

Modüler ve Verimli Kurulum

Bileşenler sevkıyattan önce önceden üretilir, delinir ve tanımlanır; bu da saha imalatını azaltmaya ve kurulum verimliliğini artırmaya yardımcı olur.

Özelleştirilmiş Yük Kapasitesi

Kiriş düzeni ve eleman boyutları, ekipman yüklerine, depolama yüklerine, yaya yüklerine ve projeye özgü diğer gereksinimlere göre tasarlanabilir.

Esnek Sütun Düzeni

Çerçeveleme sistemi üretim hatları, depolama rafları, makineler ve mevcut bina koşullarına göre optimize edilebilir.

Azaltılmış Yapısal Ölü Yük

Optimize edilmiş bir çelik çerçeve sistemi, nihai yapısal tasarıma bağlı olarak, bazı geleneksel zemin çözümleriyle karşılaştırıldığında genel bina ağırlığını azaltabilir.

Bina Hizmetleriyle Kolay Entegrasyon

Açıklıklar ve ayrılmış alanlar, elektrik kabloları, havalandırma kanalları, boru hatları, yangından korunma sistemleri ve diğer bina hizmetleri için tasarlanabilir.

Genişletilebilir ve Uyarlanabilir

Yapı, gelecekteki genişletmeleri, yerleşim düzenlemelerini veya ek işlevsel alanları destekleyecek şekilde tasarlanabilir.

Çoklu Döşeme Seçenekleri

Çerçeve beton levhalar, metal zemin kaplaması, çelik levhalar, çimento levhalar veya diğer mühendislik zemin malzemeleriyle birleştirilebilir.

Ana Yapısal Bileşenler

• Birincil çelik kirişler

• İkincil çelik kirişler

• Çelik zemin kirişleri

• Kenar kirişleri ve başlıkları

• Çelik kolonlar ve taban plakaları

• Yatay destek

• Sertleştiriciler ve bağlantı plakaları

• Yüksek mukavemetli cıvatalar ve ankrajlar

• Profilli metal döşeme, isteğe bağlı

• Merdivenler, korkuluklar ve korkuluklar, isteğe bağlı

Teknik Özellikler

Teknik Özellikler	Mevcut Seçenekler
Ürün Tipi	Asma kat, ekipman platformu, kompozit zemin veya çok katlı zemin çerçevesi
Çelik Sınıfı	Q235B, Q355B veya eşdeğer malzeme
Ana Yapı	Sıcak haddelenmiş veya kaynaklı H profilli çelik
İkincil Üyeler	I-kiriş, H-kiriş, kanal veya soğuk şekillendirilmiş bölümler
Zemin Sistemi	Beton, çelik levha, çimento levha veya özel döşemeli metal güverte
Tasarım Yükü	Proje kullanımına ve yapısal hesaplamalara göre belirlenir
Işın Açıklığı	Yerleşim ve yük gereksinimlerine göre özelleştirilmiş
Bağlantı Yöntemi	Cıvatalı, kaynaklı veya kombine bağlantılar
Yüzey Koruma	Ön imalat astarı, son kat boyama veya sıcak daldırma galvanizleme
Yangından Korunma	Talep üzerine yangına dayanıklı kaplama mevcuttur
İmalat Hizmeti	Kesme, delme, kaynak, montaj ve yüzey işleme
Paketleme Yöntemi	İhracat standardı paketli veya konteynerli ambalaj
Tasarım Temeli	Üzerinde anlaşılan proje özellikleri ve geçerli yerel bina gereksinimleri

Üretim Süreci

1. Proje çizimlerini ve yük gereksinimlerini gözden geçirin

2. Yapısal düzeni ve bağlantı ayrıntılarını geliştirin

3. İmalat çizimleri ve malzeme listelerinin hazırlanması

4. Çelik bileşenleri kesin, delin ve birleştirin

5. Komple kaynak ve boyut muayenesi

6. Belirtilen yüzey işlemini uygulayın

7. Bileşenleri kurulum çizimlerine göre işaretleyin

8. Uluslararası gönderi için paketleme ve yükleme

Kalite Kontrol

Aşağıdakiler de dahil olmak üzere üretim süreci boyunca kalite denetimleri gerçekleştirilir:

• Hammadde sertifikası doğrulaması

• Çelik kesit ve plaka ölçü kontrolleri

• Delik konumu ve bağlantı detayı denetimi

• Kaynak görünümü ve boyut kontrolü

• Bileşen düzgünlüğü ve montaj kontrolleri

• Boya kalınlığı veya galvanizleme muayenesi

• Nihai miktar ve işaret doğrulaması

Teklif İçin Gerekli Bilgiler

Uygun bir çözüm hazırlamak için lütfen bize gönderin:

• Mimari veya yapısal çizimler

• Gerekli kat boyutları ve yüksekliği

• Tasarım yükü ve amaçlanan uygulama

• Sütun ızgarası ve net yükseklik gereksinimleri

• Tercih edilen döşeme malzemesi

• Çelik kalitesi veya proje özellikleri

• Yüzey işleme gereksinimleri

• Proje konumu ve uygulanabilir tasarım kodu

• Gerekli miktar

• Beklenen teslimat tarihi

SSS

Bu sistem mevcut bir depoya kurulabilir mi?

Evet. Mevcut kolon düzenine, temel koşullarına, mevcut yüksekliğe ve gerekli kat yüküne göre özelleştirilmiş bir asma kat yapısı tasarlanabilir.

Zemin çerçevesi komple kurulum kiti olarak mı veriliyor?

Kararlaştırılan proje kapsamına göre çelik kirişler, kolonlar, destekler, bağlantı plakaları, cıvatalar, metal döşemeler, merdivenler ve korkuluklar tedarik edebiliriz.

Gerekli yük kapasitesi nasıl belirlenir?

Yük kapasitesi, kullanım amacına, ekipman ağırlığına, depolama düzenine, zemin malzemesine, kiriş açıklığına ve geçerli tasarım gereksinimlerine göre hesaplanır.

Merdivenler, konveyörler veya ekipmanlar için açıklıklar eklenebilir mi?

Evet. Merdiven açıklıkları, servis geçişleri, ekipman açıklıkları ve konveyör geçişleri yapısal tasarıma dahil edilebilir.

Hangi yüzey işlemini seçmeliyim?

Boyalı çelik genellikle iç ortamlarda kullanılır. Nemli, dış mekan veya daha aşındırıcı koşullar için sıcak daldırma galvanizleme seçilebilir.

Yapı daha sonra sökülebilir veya genişletilebilir mi?

Cıvatalı modüler sistemler, orijinal mühendislik planına bağlı olarak daha kolay sökülmesi, taşınması veya gelecekte genişletilmesi için tasarlanabilir.
