Nuestro sistema modular de conexión de estructuras de acero combina placas prefabricadas, soportes, sujetadores y componentes soldados en kits de instalación claramente identificados. Estos kits ayudan a los contratistas a conectar miembros estructurales de manera eficiente mientras mantienen la alineación y la estabilidad requeridas por el diseño de construcción aprobado.
ZSJH Steel fabrica conjuntos de conexión para estructuras de acero ligeras, medianas y pesadas. Cada componente se puede personalizar según las dimensiones de los miembros, las fuerzas de conexión, los métodos de montaje, los requisitos de recubrimiento y las condiciones de transporte.
En lugar de comprar placas, pernos y soportes de múltiples proveedores, los clientes pueden recibir paquetes de conexión coordinados junto con sus marcos de acero primarios y miembros estructurales secundarios.
| Paquete de conexión | Componentes típicos | Función principal |
|---|---|---|

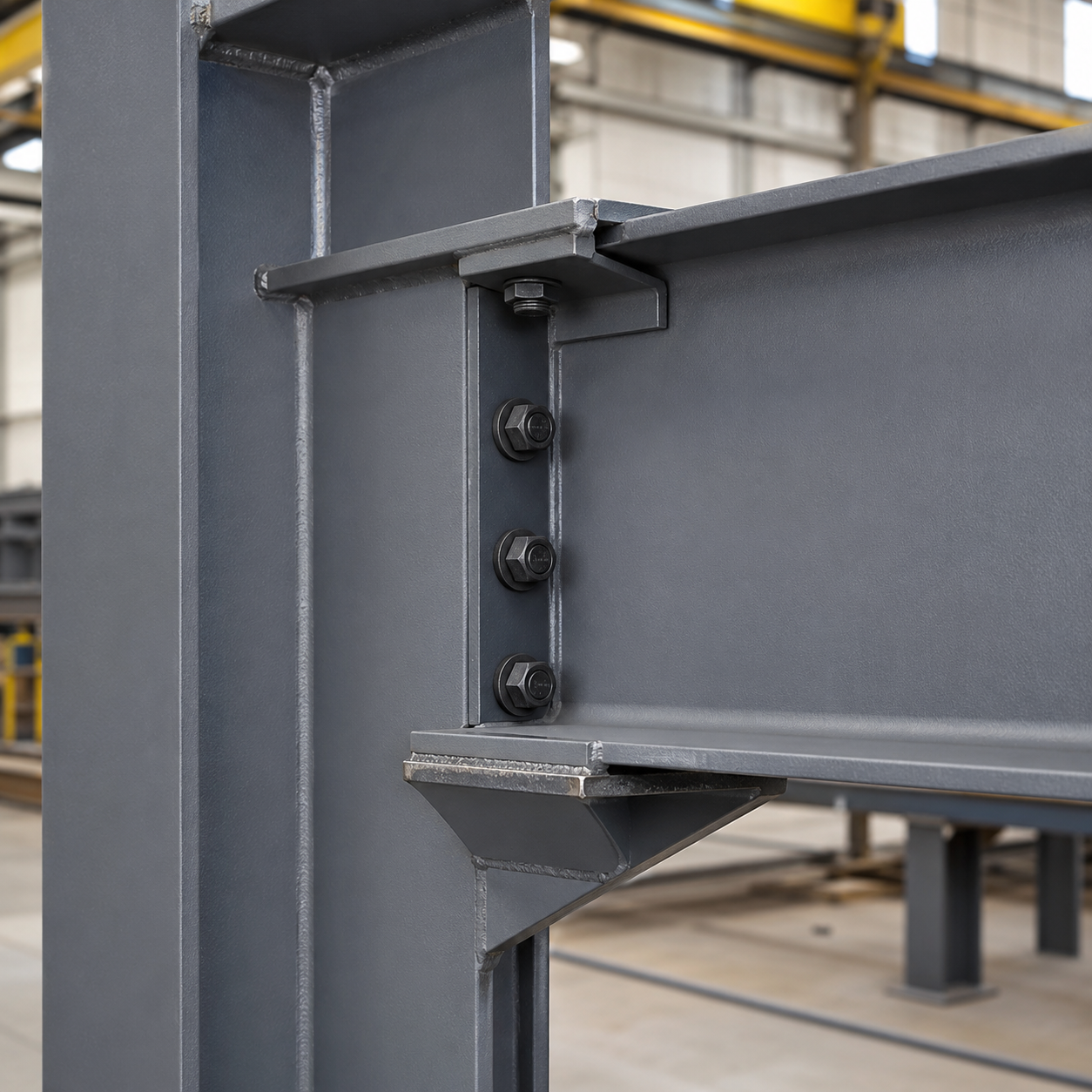

| Kit de instalación de vigas | Placas terminales, placas de aletas, listones angulares, pernos y arandelas | Conecta vigas primarias y secundarias. |
| Kit de montaje de columnas | Placas base, pernos de anclaje, tuercas niveladoras y plantillas. | Asegura columnas a cimientos de concreto. |
| Kit de extensión de columna | Placas de brida, placas de alma, pernos y placas de montaje temporal | Une secciones de columnas verticalmente |

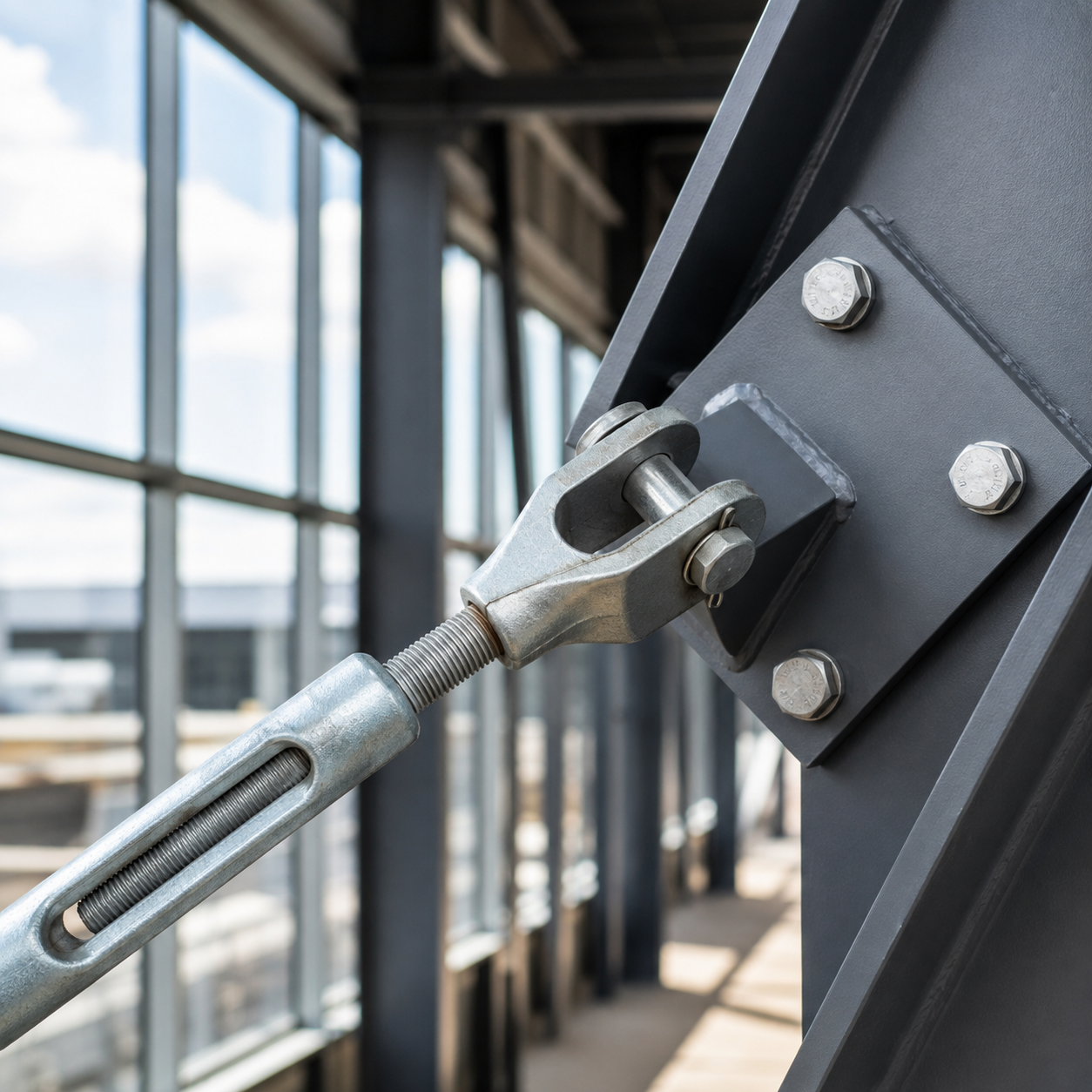

| Kit de montaje de refuerzo | Placas de refuerzo, horquillas, varillas, tensores y sujetadores | Estabiliza el marco del techo y de las paredes. |

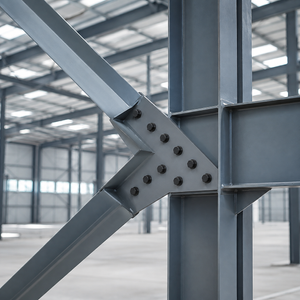

| Kit de nodo de armadura | Placas de nudo, pasadores, pernos, soportes soldados y refuerzos. | Conecta los miembros de la armadura del techo |
| Kit de conexión de correas | Calas, manguitos, pernos y accesorios anti-hundimiento | Repara el marco secundario del techo y la pared. |
| Kit de unión de plataforma | Soportes, placas de empalme, pernos y ángulos de soporte. | Conecta a los miembros del entresuelo y la plataforma |
| Paquete conjunto personalizado | Componentes fabricados específicos del proyecto | Cumple con requisitos estructurales especiales |
Las placas preperforadas y los sujetadores combinados reducen el trabajo de preparación en el sitio de construcción y permiten a los equipos de instalación ensamblar los miembros estructurales de manera más eficiente.
Los componentes de conexión se pueden agrupar por sección del edificio, línea de cuadrícula, piso o etapa de montaje, lo que ayuda a los contratistas a ubicar las piezas correctas durante la instalación.
Los orificios procesados por CNC y las dimensiones controladas de las placas respaldan una alineación consistente entre vigas, columnas, tirantes y otros miembros estructurales.
La prefabricación reduce la necesidad de cortar, perforar, esmerilar y soldar en el sitio, lo que ayuda a crear un proceso de instalación más limpio y organizado.
Los kits de conexión se pueden adaptar a diferentes perfiles de acero, incluidas secciones en H, secciones en I, canales, ángulos, tubos cuadrados, tubos rectangulares y secciones huecas circulares.
Los componentes de conexión compactos se embalan de forma segura y se suministran con etiquetas de identificación y registros de embalaje para el transporte internacional.
| Parámetro | Descripción |
| Nombre del producto | Sistema de conexión de estructura de acero modular |
| Perfiles Estructurales | Viga en H, viga en I, canal, ángulo, tubo redondo, tubo cuadrado y tubo rectangular |
| Materiales componentes | Acero estructural, acero al carbono, acero galvanizado o material especificado |
| Formato conjunto | Atornillados, soldados, fijados, enfundados o combinados |
| Dimensiones de la placa | Producido según planos de fabricación aprobados. |
| Configuración del agujero | Agujeros redondos, ranuras largas, ranuras cortas o patrones específicos del proyecto |
| sujetadores | Pernos, tuercas, arandelas, pernos de anclaje y varillas roscadas |
| Condición de la superficie | Sin recubrimiento, granallado, imprimado, pintado, galvanizado o con recubrimiento en polvo |
| Marcado de componentes | Marcas pintadas, números estampados, etiquetas adhesivas o etiquetas metálicas |
| Método de embalaje | Cajas de madera, pallets de acero, fardos o paquetes de exportación personalizados |
| Registros de inspección | Disponible según el alcance del proyecto acordado |
| Inspección de terceros | Se puede arreglar a pedido |
Los clientes proporcionan dibujos estructurales, detalles de conexión, cantidades, requisitos de materiales y especificaciones de protección de superficies.
Nuestro equipo verifica las dimensiones de los componentes, la viabilidad de fabricación, la accesibilidad de los pernos, las posiciones de soldadura y los requisitos de embalaje.
La fabricación comienza después de que se aprueban los planos de taller, las listas de materiales y los detalles de conexión relevantes.
Las placas y perfiles de acero se cortan, perforan, conforman, sueldan, limpian y acaban según los documentos de producción confirmados.
Cada lote se inspecciona y marca antes de asignarlo al kit de conexión adecuado.
Los componentes se cuentan, embalan, protegen y cargan según el plan de envío acordado.
Sí. Las placas, soportes, pernos, tuercas, arandelas, varillas y otros accesorios necesarios se pueden agrupar y empaquetar como kits de conexión completos.
Sí. Podemos organizar los componentes por zona de construcción, línea de cuadrícula, piso, miembro estructural o etapa de montaje según los requisitos del cliente.
Sí. Fabricamos placas de brida, conexiones de montura, nodos de cartela, soportes soldados, juntas de manguito y otros componentes para estructuras de acero de sección hueca.
Sí. Los componentes de conexión se pueden suministrar con las vigas, columnas, armaduras, correas y miembros de refuerzo relacionados como un paquete coordinado.
Sí. Se pueden suministrar plantillas de posicionamiento reutilizables o de acero para ayudar a controlar el espacio entre los pernos de anclaje durante la construcción de los cimientos.
Sí. Las placas, soportes, pernos y otros componentes se pueden galvanizar en caliente cuando sea necesario. Las dimensiones de los orificios y los espacios libres para el montaje se consideran antes de galvanizar.
