Hệ thống kết nối kết cấu thép mô-đun của chúng tôi kết hợp các tấm, giá đỡ, ốc vít và các bộ phận hàn đúc sẵn thành bộ lắp đặt được xác định rõ ràng. Những bộ dụng cụ này giúp các nhà thầu kết nối các bộ phận kết cấu một cách hiệu quả trong khi vẫn duy trì sự liên kết và ổn định theo yêu cầu của thiết kế tòa nhà đã được phê duyệt.
ZSJH Steel sản xuất các cụm kết nối cho kết cấu thép nhẹ, trung bình và nặng. Mọi thành phần có thể được tùy chỉnh theo kích thước thành viên, lực kết nối, phương pháp lắp dựng, yêu cầu về lớp phủ và điều kiện vận chuyển.
Thay vì mua tấm, bu lông và giá đỡ từ nhiều nhà cung cấp, khách hàng có thể nhận được các gói kết nối phối hợp cùng với khung thép chính và các bộ phận kết cấu phụ.

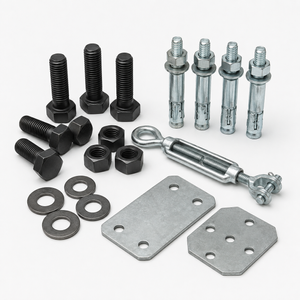

| Gói kết nối | Các thành phần tiêu biểu | Chức năng chính |
|---|---|---|
| Bộ lắp đặt dầm | Tấm cuối, tấm vây, thanh góc, bu lông và vòng đệm | Kết nối dầm sơ cấp và thứ cấp |
| Bộ lắp dựng cột | Tấm đế, bu lông neo, đai ốc cân bằng và khuôn mẫu | Cố định cột vào móng bê tông |
| Bộ mở rộng cột | Tấm bích, tấm bản bụng, bu lông và tấm lắp dựng tạm thời | Nối các phần cột theo chiều dọc |
| Bộ lắp ráp giằng | Tấm đệm, khe hở, thanh, chốt xoay và ốc vít | Ổn định khung mái và tường |
| Bộ nút giàn | Tấm nút, chốt, bu lông, giá đỡ hàn và chất làm cứng | Liên kết các cấu kiện giàn mái |
| Bộ kết nối xà gồ | Cleats, tay áo, bu lông và các phụ kiện chống chảy xệ | Sửa chữa khung phụ của mái và tường |
| Bộ công cụ chung nền tảng | Giá đỡ, tấm nối, bu lông và các góc đỡ | Kết nối các thành viên tầng lửng và nền tảng |
| Gói chung tùy chỉnh | Các thành phần chế tạo dành riêng cho dự án | Đáp ứng yêu cầu cấu trúc đặc biệt |
Các tấm khoan trước và ốc vít phù hợp giúp giảm bớt công việc chuẩn bị tại công trường và cho phép các đội lắp đặt lắp ráp các bộ phận kết cấu hiệu quả hơn.
Các bộ phận kết nối có thể được nhóm lại theo phần tòa nhà, đường lưới, sàn hoặc giai đoạn lắp dựng, giúp nhà thầu xác định vị trí chính xác các bộ phận trong quá trình lắp đặt.
Các lỗ được xử lý bằng CNC và kích thước tấm được kiểm soát hỗ trợ sự liên kết nhất quán giữa dầm, cột, giằng và các bộ phận kết cấu khác.
Chế tạo sẵn giúp giảm nhu cầu cắt, khoan, mài và hàn tại chỗ, giúp tạo ra quy trình lắp đặt sạch sẽ và có tổ chức hơn.
Bộ kết nối có thể được điều chỉnh phù hợp với các loại thép khác nhau, bao gồm tiết diện chữ H, tiết diện chữ I, kênh, góc, ống vuông, ống hình chữ nhật và tiết diện rỗng hình tròn.
Các bộ phận kết nối nhỏ gọn được đóng gói chắc chắn và được cung cấp nhãn nhận dạng và hồ sơ đóng gói để vận chuyển quốc tế.
| tham số | Sự miêu tả |
| Tên sản phẩm | Hệ thống kết nối kết cấu thép mô-đun |
| Hồ sơ kết cấu | Dầm chữ H, dầm chữ I, kênh, góc, ống tròn, ống vuông và ống chữ nhật |
| Vật liệu thành phần | Thép kết cấu, thép cacbon, thép mạ kẽm hoặc vật liệu quy định |
| Định dạng chung | Bắt vít, hàn, ghim, bọc ngoài hoặc kết hợp |
| Kích thước tấm | Sản xuất theo bản vẽ chế tạo đã được phê duyệt |
| Cấu hình lỗ | Lỗ tròn, khe dài, khe ngắn hoặc các mẫu dành riêng cho dự án |
| Chốt | Bu lông, đai ốc, vòng đệm, bu lông neo và thanh ren |
| Tình trạng bề mặt | Không tráng, thổi, sơn lót, sơn, mạ kẽm hoặc sơn tĩnh điện |
| Đánh dấu thành phần | Dấu sơn, số đóng dấu, nhãn dính hoặc thẻ kim loại |
| Phương pháp đóng gói | Vỏ gỗ, pallet thép, bó hoặc gói xuất khẩu tùy chỉnh |
| Hồ sơ kiểm tra | Có sẵn theo phạm vi dự án đã thỏa thuận |
| Kiểm tra của bên thứ ba | Có thể sắp xếp theo yêu cầu |
Khách hàng cung cấp bản vẽ kết cấu, chi tiết kết nối, số lượng, yêu cầu vật liệu và thông số kỹ thuật bảo vệ bề mặt.
Nhóm của chúng tôi kiểm tra kích thước thành phần, tính khả thi trong sản xuất, khả năng tiếp cận bu lông, vị trí hàn và yêu cầu đóng gói.
Quá trình chế tạo bắt đầu sau khi bản vẽ thi công, danh sách vật liệu và chi tiết kết nối có liên quan được phê duyệt.
Các tấm và biên dạng thép được cắt, khoan, tạo hình, hàn, làm sạch và hoàn thiện theo tài liệu sản xuất đã được xác nhận.
Mỗi lô đều được kiểm tra và đánh dấu trước khi được giao cho bộ kết nối thích hợp.
Các thành phần được đếm, đóng gói, bảo vệ và xếp hàng theo kế hoạch vận chuyển đã thỏa thuận.
Đúng. Các tấm, giá đỡ, bu lông, đai ốc, vòng đệm, thanh và các phụ kiện cần thiết khác có thể được nhóm lại và đóng gói thành bộ kết nối hoàn chỉnh.
Đúng. Chúng tôi có thể sắp xếp các thành phần theo khu vực xây dựng, đường lưới, tầng, bộ phận kết cấu hoặc giai đoạn lắp dựng dựa trên yêu cầu của khách hàng.

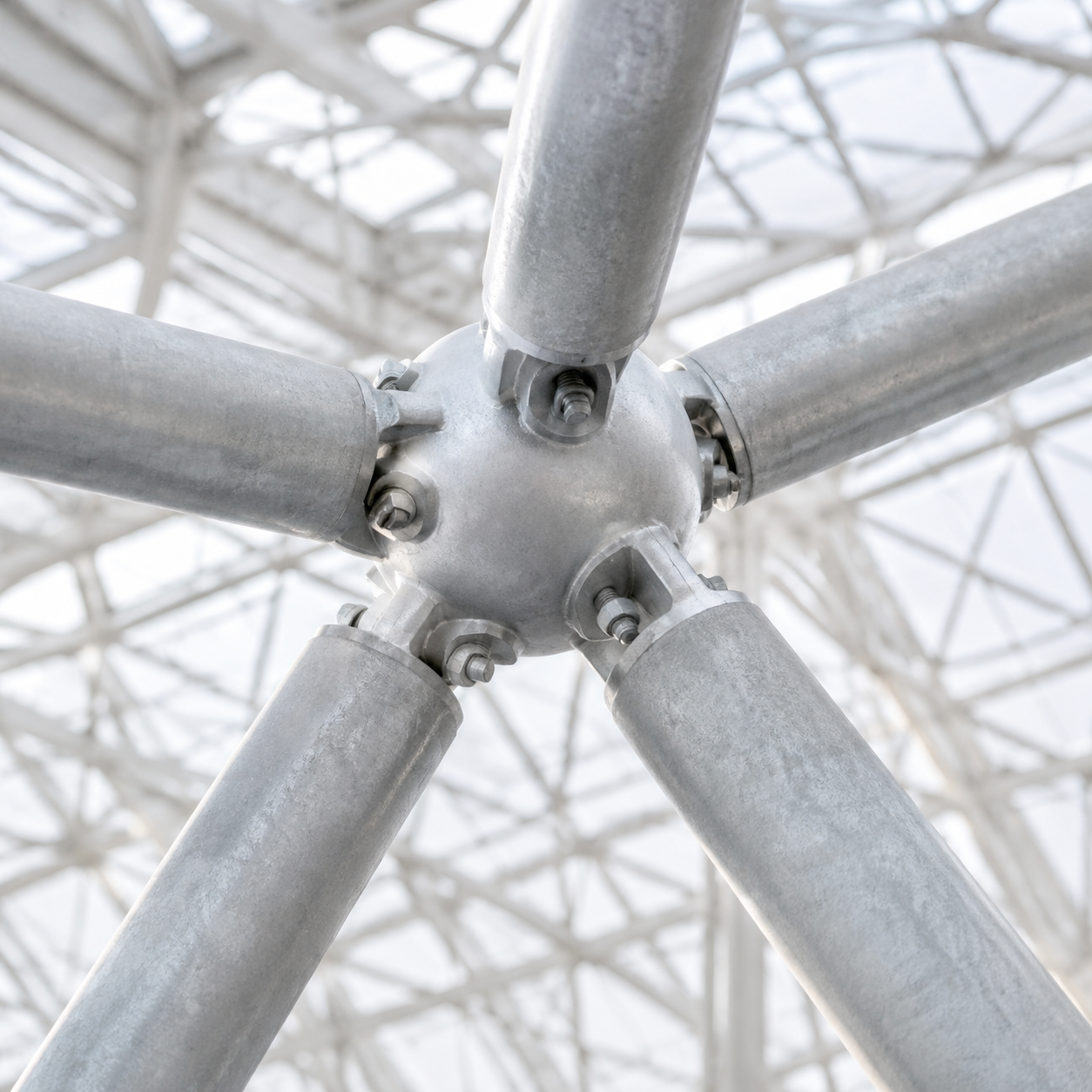

Đúng. Chúng tôi sản xuất các tấm mặt bích, kết nối yên, nút bản mã, giá đỡ hàn, khớp nối ống lót và các bộ phận khác cho kết cấu thép tiết diện rỗng.
Đúng. Các bộ phận kết nối có thể được cung cấp cùng với dầm, cột, giàn, xà gồ và các thanh giằng liên quan như một gói phối hợp.
Đúng. Các mẫu định vị bằng thép hoặc có thể tái sử dụng có thể được cung cấp để giúp kiểm soát khoảng cách bu lông neo trong quá trình thi công móng.
Đúng. Tấm, giá đỡ, bu lông và các bộ phận khác có thể được mạ kẽm nhúng nóng khi có yêu cầu. Kích thước lỗ và khoảng hở lắp ráp được xem xét trước khi mạ.
