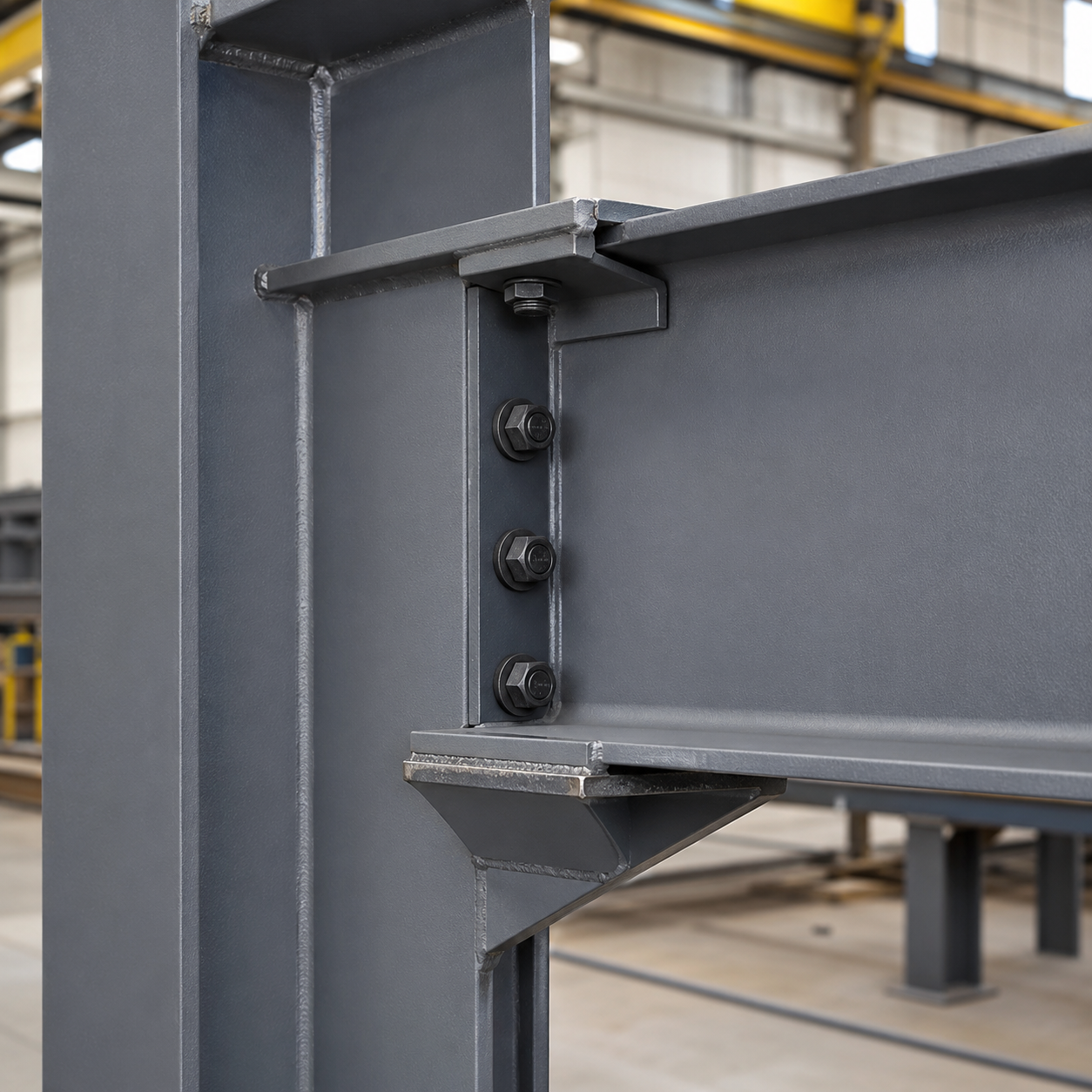

Notre système modulaire de connexion de structure en acier combine des plaques préfabriquées, des supports, des fixations et des composants soudés dans des kits d'installation clairement identifiés. Ces kits aident les entrepreneurs à relier efficacement les éléments structurels tout en conservant l'alignement et la stabilité requis par la conception approuvée du bâtiment.
ZSJH Steel fabrique des ensembles de connexion pour les structures en acier légères, moyennes et lourdes. Chaque composant peut être personnalisé en fonction des dimensions des éléments, des forces de connexion, des méthodes de montage, des exigences de revêtement et des conditions de transport.
Au lieu d'acheter des plaques, des boulons et des supports auprès de plusieurs fournisseurs, les clients peuvent recevoir des packages de connexion coordonnés avec leurs cadres en acier principaux et leurs éléments structurels secondaires.
| Package de connexion | Composants typiques | Fonction principale |
|---|---|---|
| Kit d'installation de poutre | Plaques d'extrémité, plaques à ailettes, taquets d'angle, boulons et rondelles | Relie les poutres primaires et secondaires |
| Kit de montage de colonne | Plaques de base, boulons d'ancrage, écrous de nivellement et gabarits | Fixe les colonnes aux fondations en béton |
| Kit d'extension de colonne | Plaques à brides, plaques d'âme, boulons et plaques de montage temporaires | Joint les sections de colonnes verticalement |
| Kit d'assemblage de renfort | Goussets, chapes, tiges, tendeurs et fixations | Stabilise la charpente du toit et des murs |
| Kit de nœuds de ferme | Plaques de nœuds, broches, boulons, supports soudés et raidisseurs | Relie les membres de fermes de toit |
| Kit de connexion de panne | Cales, manchons, boulons et accessoires anti-affaissement | Fixe la charpente secondaire du toit et des murs |
| Kit de joints de plate-forme | Supports, éclisses, boulons et cornières de support | Connecte les membres de la mezzanine et de la plateforme |
| Forfait commun personnalisé | Composants fabriqués spécifiques au projet | Répond aux exigences structurelles particulières |
Les plaques pré-percées et les fixations assorties réduisent le travail de préparation sur le chantier et permettent aux équipes d'installation d'assembler les éléments structurels plus efficacement.
Les composants de connexion peuvent être regroupés par section de bâtiment, ligne de quadrillage, étage ou étape de montage, aidant ainsi les entrepreneurs à localiser les pièces appropriées lors de l'installation.
Les trous traités CNC et les dimensions contrôlées des plaques permettent un alignement cohérent entre les poutres, les colonnes, les contreventements et autres éléments structurels.
La préfabrication réduit le besoin de découpe, de perçage, de meulage et de soudage sur site, contribuant ainsi à créer un processus d'installation plus propre et plus organisé.
Les kits de connexion peuvent être adaptés à différents profilés en acier, notamment les sections en H, les sections en I, les canaux, les angles, les tubes carrés, les tubes rectangulaires et les sections creuses circulaires.
Les composants de connexion compacts sont emballés en toute sécurité et fournis avec des étiquettes d'identification et des dossiers d'emballage pour le transport international.
| Paramètre | Description |
| Nom du produit | Système de connexion de structure métallique modulaire |
| Profils structurels | Poutre en H, poutre en I, canal, angle, tube rond, tube carré et tube rectangulaire |
| Matériaux des composants | Acier de construction, acier au carbone, acier galvanisé ou matériau spécifié |
| Format commun | Boulonné, soudé, goupillé, manchonné ou combiné |
| Dimensions de la plaque | Produit selon les dessins de fabrication approuvés |
| Configuration des trous | Trous ronds, fentes longues, fentes courtes ou modèles spécifiques au projet |
| Attaches | Boulons, écrous, rondelles, boulons d'ancrage et tiges filetées |
| État des surfaces | Non revêtu, sablé, apprêté, peint, galvanisé ou enduit de poudre |
| Marquage des composants | Marques peintes, numéros tamponnés, étiquettes adhésives ou étiquettes métalliques |
| Méthode d'emballage | Caisses en bois, palettes en acier, paquets ou colis d'exportation personnalisés |
| Dossiers d'inspection | Disponible selon la portée du projet convenue |
| Inspection par un tiers | Peut être organisé sur demande |
Les clients fournissent des dessins structurels, des détails de connexion, des quantités, des exigences en matière de matériaux et des spécifications de protection de surface.
Notre équipe vérifie les dimensions des composants, la faisabilité de la fabrication, l’accessibilité des boulons, les positions de soudage et les exigences d’emballage.
La fabrication commence une fois que les dessins d'atelier, les listes de matériaux et les détails de connexion pertinents sont approuvés.
Les plaques et profilés d'acier sont coupés, percés, formés, soudés, nettoyés et finis conformément aux documents de production confirmés.
Chaque lot est inspecté et marqué avant d'être affecté au kit de connexion approprié.
Les composants sont comptés, emballés, protégés et chargés selon le plan d'expédition convenu.
Oui. Les plaques, supports, boulons, écrous, rondelles, tiges et autres accessoires requis peuvent être regroupés et emballés sous forme de kits de connexion complets.
Oui. Nous pouvons organiser les composants par zone de construction, ligne de quadrillage, étage, élément structurel ou étape de montage en fonction des exigences du client.
Oui. Nous fabriquons des plaques à brides, des assemblages à selle, des nœuds de gousset, des supports soudés, des manchons et d'autres composants pour les structures en acier à sections creuses.
Oui. Les composants de connexion peuvent être fournis avec les poutres, colonnes, fermes, pannes et éléments de contreventement associés dans un ensemble coordonné.
Oui. Des gabarits de positionnement en acier ou réutilisables peuvent être fournis pour aider à contrôler l'espacement des boulons d'ancrage pendant la construction des fondations.
Oui. Les plaques, supports, boulons et autres composants peuvent être galvanisés à chaud si nécessaire. Les dimensions des trous et les dégagements d’assemblage sont pris en compte avant la galvanisation.
