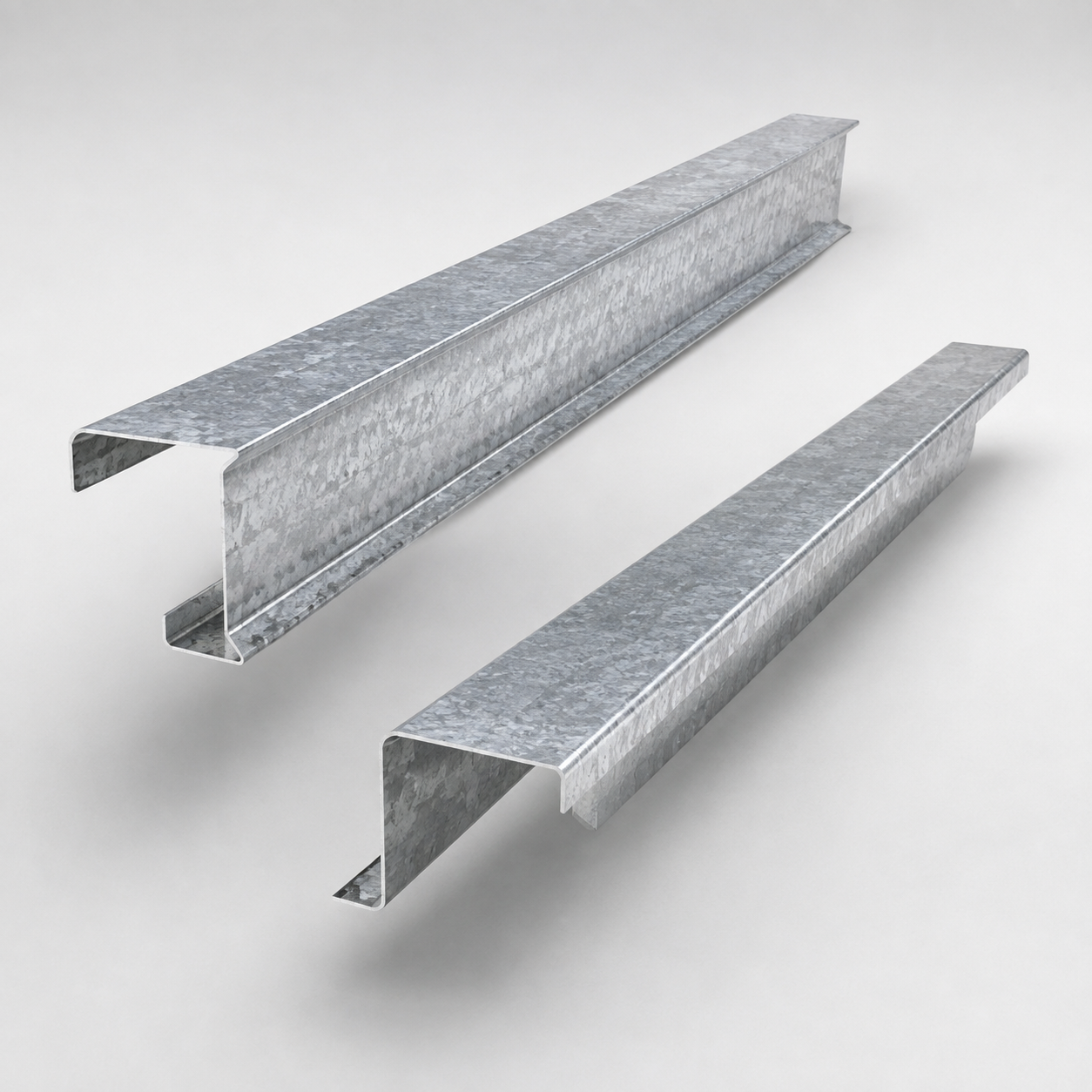

Las secciones en C se seleccionan con frecuencia para estructuras de tramos simples, aberturas de paredes y soportes locales. Las secciones Z son particularmente adecuadas para armazones de techos continuos porque su perfil desplazado permite que los miembros adyacentes formen conexiones traslapadas sobre el armazón principal.

Se encuentran disponibles dimensiones personalizadas, espesores de acero, longitudes, patrones de orificios y acabados anticorrosión para almacenes, fábricas, instalaciones agrícolas y otros edificios de acero prediseñados.

Lo que suministramos

Nuestro alcance de suministro de correas C/Z puede incluir:

• Correas de techo en forma de C

• Correas de techo en forma de Z

• vigas de pared C y Z

• Miembros de correas traslapadas

• Secciones de estructura de alero

• Miembros estructurales de puertas y ventanas

• Orificios de conexión preperforados

• Tacos y soportes de correa

• Varillas hundidas y tirantes

• Pernos de conexión y sujetadores

• Etiquetas de componentes personalizadas

• Embalaje de secuencia de instalación

Los productos se pueden pedir por separado o suministrarse como un paquete secundario completo de estructura de acero.

Configuraciones del producto

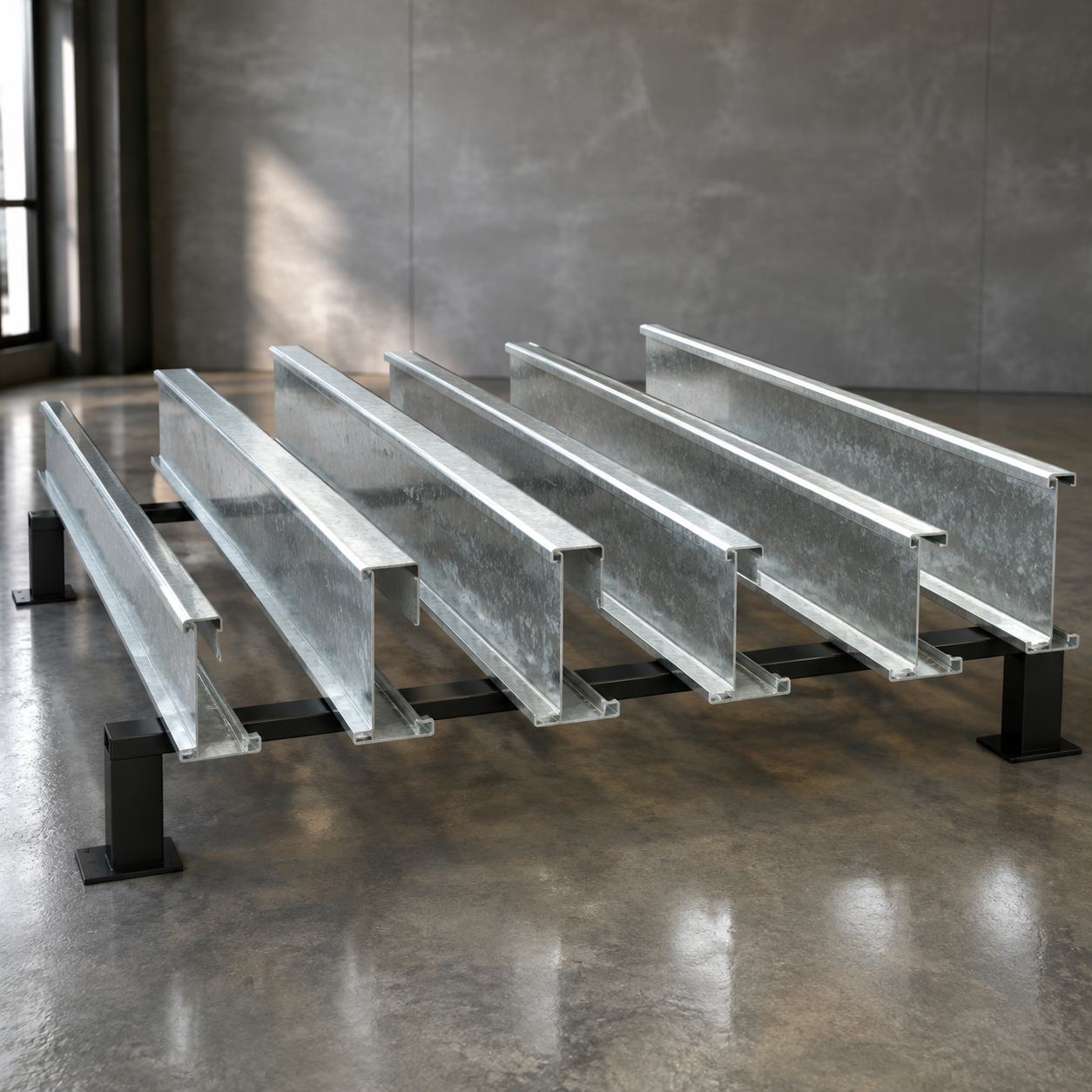

Secciones C estándar

Los miembros en forma de C proporcionan una solución de conexión sencilla para estructuras de techos de tramo simple, vigas de pared, marcos de puertas y soportes secundarios.

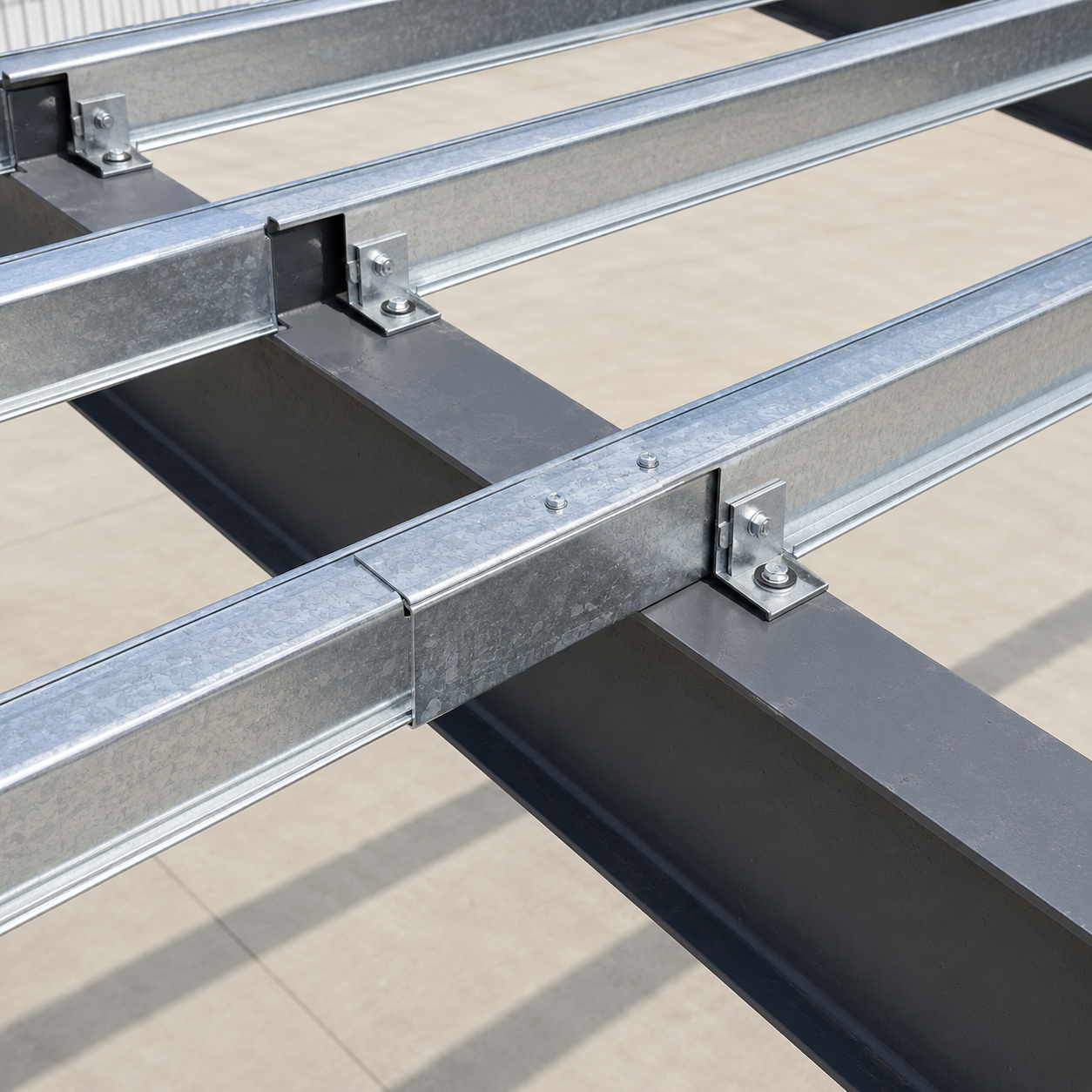

Secciones Z traslapadas

Los miembros en forma de Z pueden superponerse en el marco de soporte, creando continuidad entre tramos adyacentes y mejorando la distribución de carga en todo el sistema de techo.

Secciones preperforadas

Los orificios de conexión se procesan de acuerdo con los dibujos aprobados, lo que reduce la perforación en el sitio y ayuda a mantener posiciones de instalación consistentes.

Correas galvanizadas

Las secciones galvanizadas brindan protección adicional para edificios expuestos a la humedad, condiciones climáticas cambiantes o entornos de servicio exigentes.

Correas pintadas

Los acabados pintados están disponibles cuando el marco secundario necesita un color de proyecto específico o una capa protectora adicional.

Miembros de perfil especial

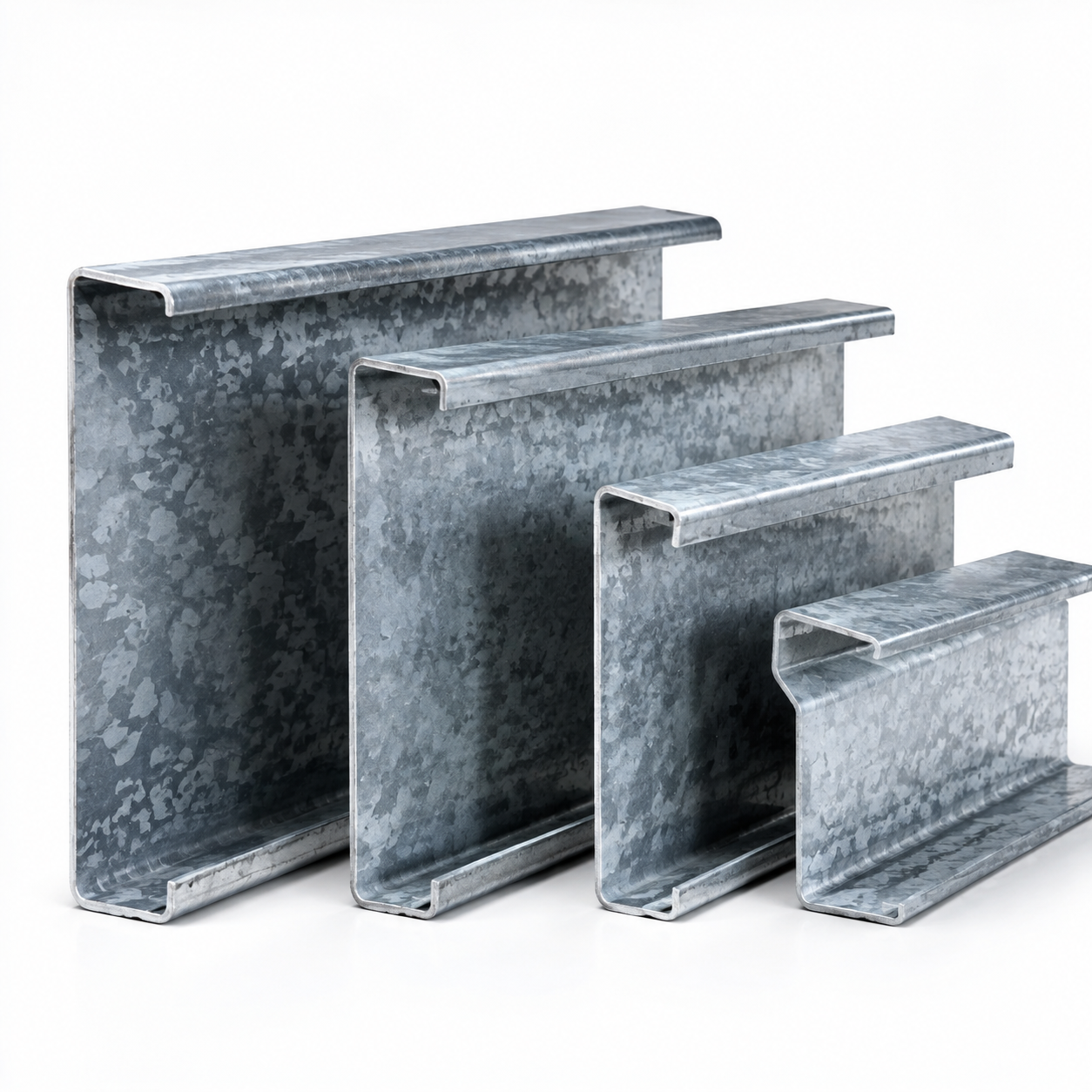

Se pueden desarrollar alturas de alma, anchos de alas, labios, patrones de orificios y detalles de extremos no estándar de acuerdo con los requisitos del proyecto.

general del rango de fabricación

Especificación	Opciones disponibles
Sección	Perfil C, perfil Z o perfil personalizado
Material	Acero al carbono o acero galvanizado
Método de formación	perfilado en frío
Dimensión web	80–350 mm o específico del proyecto
Dimensión de brida	40–100 mm o específico del proyecto
Dimensión del labio	10–30 mm o específico del proyecto
Espesor	1,5–3,5 mm o personalizado
Longitud	Cortar según dibujos aprobados.
Longitud máxima de envío	Sujeto a requisitos de transporte.
Forma del agujero	Redondo, alargado, ranurado o personalizado
Posición del agujero	Según planos de conexión.
Protección de superficies	Galvanizado, pintado o sin tratar.
Conexión	Conexión atornillada
Marcado de componentes	Número de dibujo, eje o área de instalación.
Embalaje	Paquetes anidados y atados
Tipo de orden	Secciones individuales o paquete de proyecto completo

Beneficios de rendimiento

Procesamiento de campo reducido

Los miembros llegan al sitio de construcción con las longitudes especificadas y los orificios de conexión ya completados.

Identificación de materiales más rápida

Cada correa se puede marcar según su número de dibujo, zona de cubierta, elevación de muro o eje de construcción.

Peso estructural eficiente

Los perfiles conformados en frío utilizan el material de manera eficiente, lo que ayuda a controlar el peso total del sistema de estructura secundaria.

Geometría de componentes consistente

El perfilado continuo proporciona dimensiones de perfil estables y formas de sección transversal repetibles.

Montaje atornillado simplificado

Los miembros preperforados se pueden conectar rápidamente a listones y soportes preparados en el marco de acero primario.

Integración flexible de proyectos

Las secciones C y Z se pueden coordinar con paneles de techo, revestimientos de paredes, aislamiento y otros componentes de la envolvente del edificio.

Carga eficiente de contenedores

Los perfiles anidados reducen el espacio no utilizado dentro de cada paquete y mejoran la eficiencia del transporte internacional.

Cómo seleccionar correas C o Z

Elija correas C cuando:

• El marco utiliza vanos simples.

• Los miembros se instalan como vigas de pared.

• Las aberturas de puertas o ventanas requieren un marco local

• Se prefieren conexiones de soporte sencillas

• Los soportes secundarios requieren un perfil de canal simétrico.

Elija correas Z cuando:

• El techo contiene varios vanos continuos.

• Los miembros deben superponerse por encima de las vigas primarias.

• Se requiere continuidad estructural

• El edificio utiliza un diseño de estructura de techo largo.

• La distribución eficiente de la carga entre tramos es importante

La selección de la sección siempre debe ser verificada por el ingeniero estructural responsable.

Áreas de aplicación

Coordinación con otros componentes del edificio.

Las correas C/Z se pueden suministrar junto con:

• Columnas y vigas de acero soldadas.

• Arriostramiento de techos y paredes

• puntales del alero

• varillas hundidas

• tirantes

• Cornamusas y placas de conexión

• Paneles de techo

• Revestimiento de paredes

• Paneles sándwich

• Pernos de alta resistencia

• Pernos de anclaje

• Otros accesorios de construcción de acero

El suministro coordinado ayuda a reducir los problemas de compatibilidad entre la estructura primaria, el marco secundario y la envolvente del edificio.

Embalaje y transporte

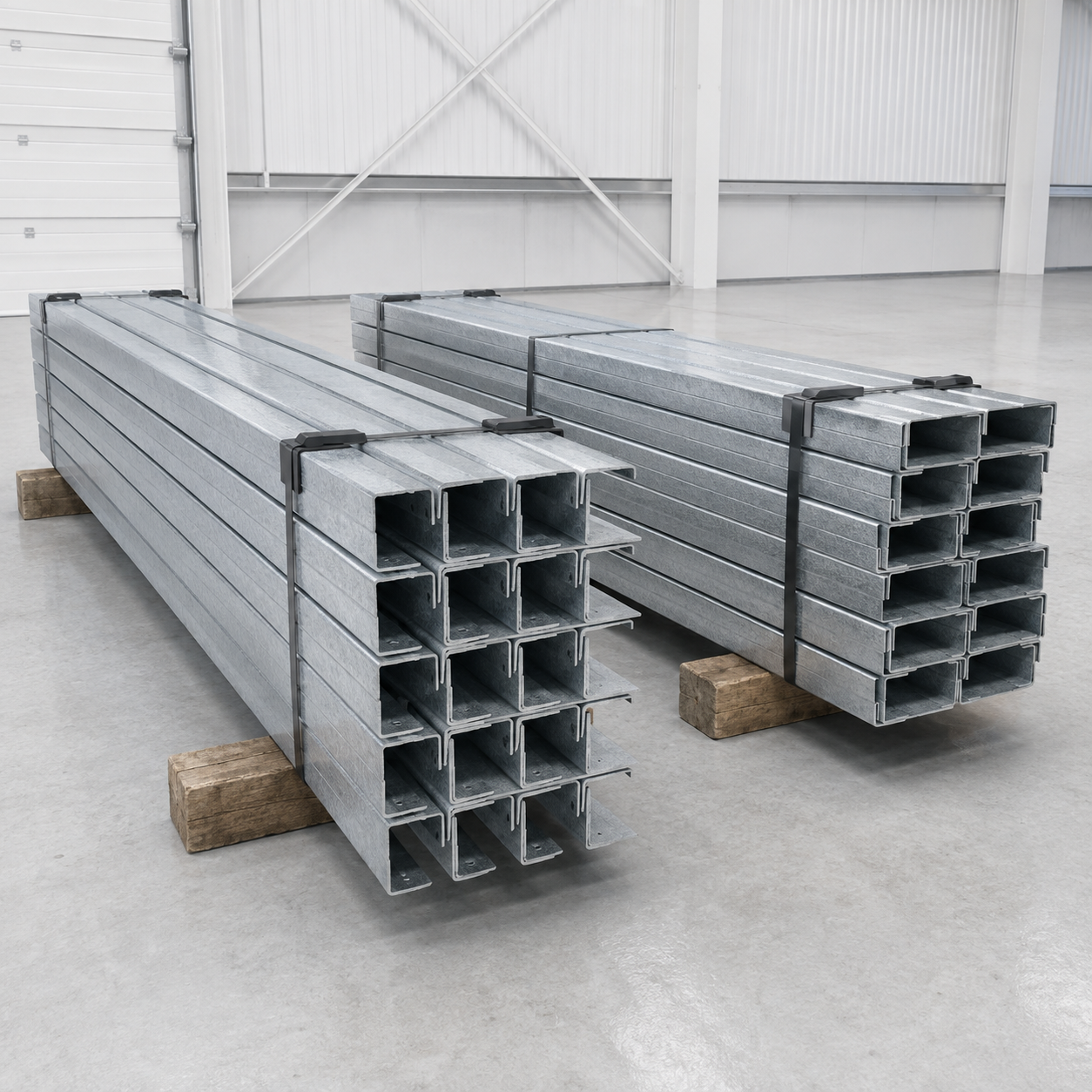

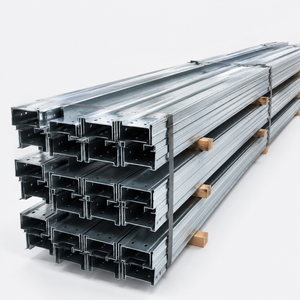

Las correas se anidan para reducir las dimensiones del paquete y luego se aseguran con correas de acero. Se pueden añadir soportes de madera o espaciadores protectores para facilitar el manejo de la carretilla elevadora.

Las opciones de embalaje disponibles incluyen:

• Envoltura impermeable

• Tapas protectoras de los extremos

• Palets con estructura de acero

• Estiba de madera

• Etiquetas de identificación de paquetes

• Etiquetas codificadas por colores

• Marcas de envío personalizadas

• Embalaje por área de techo o pared

• Embalaje según secuencia de instalación.

¿Por qué elegir nuestras correas C/Z?

• Fabricado directamente a partir de dibujos aprobados.

• Perfiles y espesores personalizados

• Orificios de conexión preperforados precisos

• Producción automatizada de perfilado

• Identificación de componentes individuales

• Suministro completo de marcos secundarios.

• Estricta inspección dimensional

• Múltiples opciones de protección de superficies

• Embalaje fácil de instalar

• Soporte profesional de entrega internacional

Preguntas frecuentes

1. ¿Qué información se requiere para fabricar correas personalizadas?

Proporcione las dimensiones del perfil, el espesor, las longitudes de los miembros, los detalles de los orificios, las cantidades, el tratamiento de la superficie y los dibujos del proyecto.

2. ¿Se pueden fabricar secciones C y Z en el mismo orden?

Sí. Se pueden combinar diferentes perfiles, dimensiones, espesores y longitudes en un mismo pedido de proyecto.

3. ¿Se pueden producir correas a partir de una lista de materiales?

Sí. Podemos revisar su cronograma de correas junto con los dibujos relacionados antes de preparar la lista de producción.

4. ¿Puede cada miembro tener un diseño de hoyo diferente?

Sí. Los patrones de agujeros se pueden procesar según el miembro correspondiente o el número de dibujo.

5. ¿Se pueden producir correas Z traslapadas?

Sí. Las longitudes de los miembros y las ubicaciones de los orificios se pueden fabricar de acuerdo con la disposición de superposición requerida.

6. ¿Se pueden marcar las correas según el plano de instalación?

Sí. La identificación puede incluir números de dibujo, códigos de miembros, ejes, zonas de techo o elevaciones de paredes.
