C セクションは、単純なスパンのフレーム、壁の開口部、およびローカルサポートによく選択されます。 Z セクションは、そのオフセット プロファイルにより、隣接する部材が主フレーム上に重ねられた接続を形成できるため、連続した屋根フレームに特に適しています。
倉庫、工場、農業施設、その他のプレエンジニアリング鋼製建物では、カスタマイズされた寸法、鋼の厚さ、長さ、穴のパターン、防食仕上げが利用可能です。
当社の C/Z 母屋の供給範囲には以下が含まれます。
C型母屋
Z型屋根母屋
C および Z 壁ガート
ラップされた母屋のメンバー
軒枠部分
ドアおよび窓枠部材
あらかじめ開けられた接続穴
母屋のクリートとブラケット
サグロッドとタイロッド
接続ボルトと留め具
カスタマイズされたコンポーネントのラベル
インストールシーケンスのパッケージ化
製品は個別に注文することも、完全な二次鉄骨フレーム パッケージとして供給することもできます。
C 型部材は、単純なスパンの屋根フレーム、壁ガート、ドアフレーム、および二次サポートに簡単な接続ソリューションを提供します。
Z 字型の部材は支持フレームで重なることができ、隣接するスパン間に連続性を生み出し、屋根システム全体の荷重分散を改善します。
承認された図面に従って接続穴が加工されるため、現場での穴あけ加工が軽減され、一貫した設置位置を維持できます。
亜鉛メッキ部分は、湿気、変化する気象条件、または厳しい使用環境にさらされる建物をさらに保護します。
二次フレームに指定されたプロジェクトの色または追加の保護コーティングが必要な場合は、塗装仕上げが利用可能です。
プロジェクトの要件に応じて、非標準のウェブ高さ、フランジ幅、リップ、穴パターン、端の詳細を開発できます。
| 仕様 | 利用可能なオプション |
|---|---|
| セクション | C プロファイル、Z プロファイル、またはカスタマイズされたプロファイル |
| 材料 | 炭素鋼または亜鉛メッキ鋼 |
| 成形方法 | 冷間ロール成形 |
| ウェブディメンション | 80 ～ 350 mm またはプロジェクト固有 |
| フランジ寸法 | 40 ～ 100 mm またはプロジェクト固有 |
| リップ寸法 | 10 ～ 30 mm またはプロジェクト固有 |
| 厚さ | 1.5 ～ 3.5 mm またはカスタマイズ |
| 長さ | 承認された図面に従って切断します |
| 出荷時の最大長さ | 輸送要件の対象となる |
| 穴の形状 | 丸型、細長い、溝付き、またはカスタマイズされたもの |
| 穴の位置 | 接続図によると |
| 表面保護 | 亜鉛メッキ、塗装、または未処理 |
| 繋がり | ボルト接続 |
| コンポーネントのマーキング | 図面番号、軸または設置エリア |
| パッキング | ネストされたバンドルとストラップ付きバンドル |
| 注文タイプ | 個々のセクションまたは完全なプロジェクト パッケージ |
メンバーは指定された長さと接続穴がすでに完成した状態で建設現場に到着します。
各母屋には、図面番号、屋根ゾーン、壁の高さ、または建物の軸に従ってマークを付けることができます。
冷間成形プロファイルは材料を効率的に使用し、二次フレーム システムの全体重量の制御に役立ちます。
連続ロール成形により、安定したプロファイル寸法と再現可能な断面形状が得られます。
事前に穴を開けられた部材は、主要な鉄骨フレーム上に準備されたクリートおよびブラケットに素早く接続できます。
C セクションと Z セクションは、屋根パネル、壁被覆材、断熱材、その他の建物外壁コンポーネントと調整できます。
ネストされたプロファイルにより、各バンドル内の未使用スペースが削減され、国際輸送の効率が向上します。
フレームは単純なスパンを使用します
部材は壁のガーネットとして設置されます
ドアや窓の開口部には現地のフレームが必要です
単純なブラケット接続が推奨されます
二次サポートには対称的なチャネル プロファイルが必要です
屋根には複数の連続したスパンが含まれています
部材は主垂木の上に重なる必要があります
構造的な連続性が必要
建物は長い屋根フレームレイアウトを採用しています
スパン間の効率的な負荷分散が重要です
セクションの選択は、責任のある構造エンジニアによって常に検証される必要があります。
C/Z 母屋は以下と一緒に供給できます。
溶接された鋼製の柱と梁
屋根と壁のブレース
軒支柱
サグロッド
タイロッド
クリートと接続プレート
ルーフパネル
壁被覆材
サンドイッチパネル
高力ボルト
アンカーボルト
その他の鉄骨建築付属品
調整された供給により、一次構造、二次フレーム、建物外壁間の互換性の問題が軽減されます。

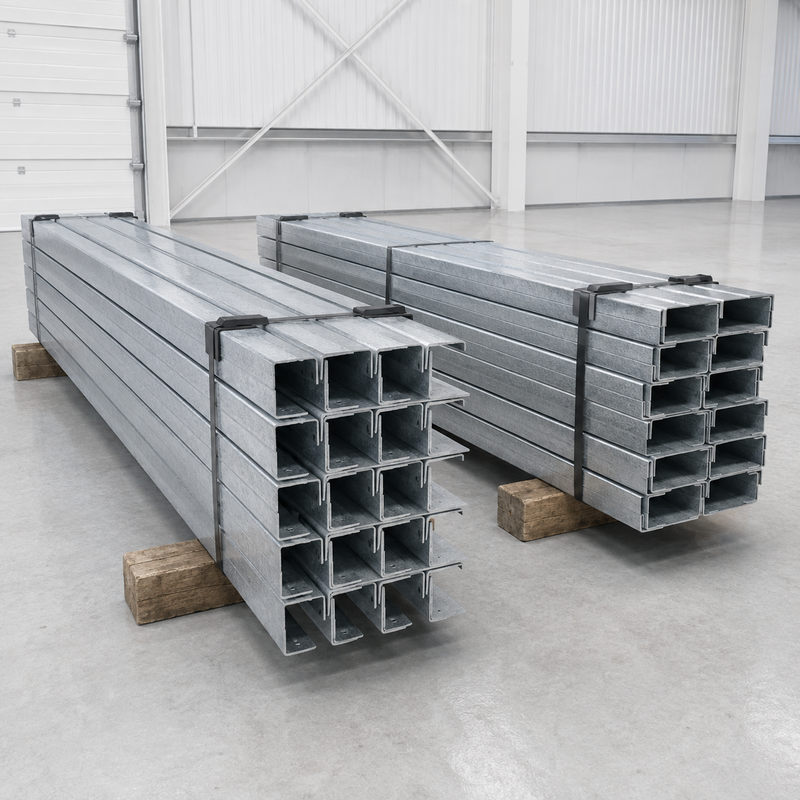

母屋は束の寸法を小さくするために入れ子にされ、スチールストラップを使用して固定されます。フォークリフトの取り扱いを容易にするために、木材サポートまたは保護スペーサーを追加できます。
利用可能な梱包オプションは次のとおりです。
防水ラッピング
保護エンドカバー
鉄骨パレット
木材ダンネージ
バンドル識別タグ
色分けされたラベル
カスタマイズされた出荷マーク
屋根または壁のエリアごとに梱包する
設置順序に従った梱包
承認された図面から直接製造
カスタマイズされたプロファイルと厚さ
正確な事前にパンチされた接続穴
自動ロールフォーミング生産
個々のコンポーネントの識別
完全な二次フレーム供給
厳密な寸法検査
複数の表面保護オプション
設置しやすい梱包
プロフェッショナルな国際配送サポート
プロファイル寸法、厚さ、部材の長さ、穴の詳細、数量、表面処理、およびプロジェクトの図面を提供してください。
はい。異なるプロファイル、寸法、厚さ、長さを 1 つのプロジェクト注文で組み合わせることができます。
はい。生産リストを作成する前に、関連する図面とともに母屋のスケジュールを確認することができます。
はい。対応する部材や図面番号に合わせて穴パターンを加工できます。
はい。部材の長さと穴の位置は、必要なオーバーラップ配置に従って製造できます。
はい。識別には、図面番号、メンバー コード、軸、屋根ゾーン、または壁の高さを含めることができます。
