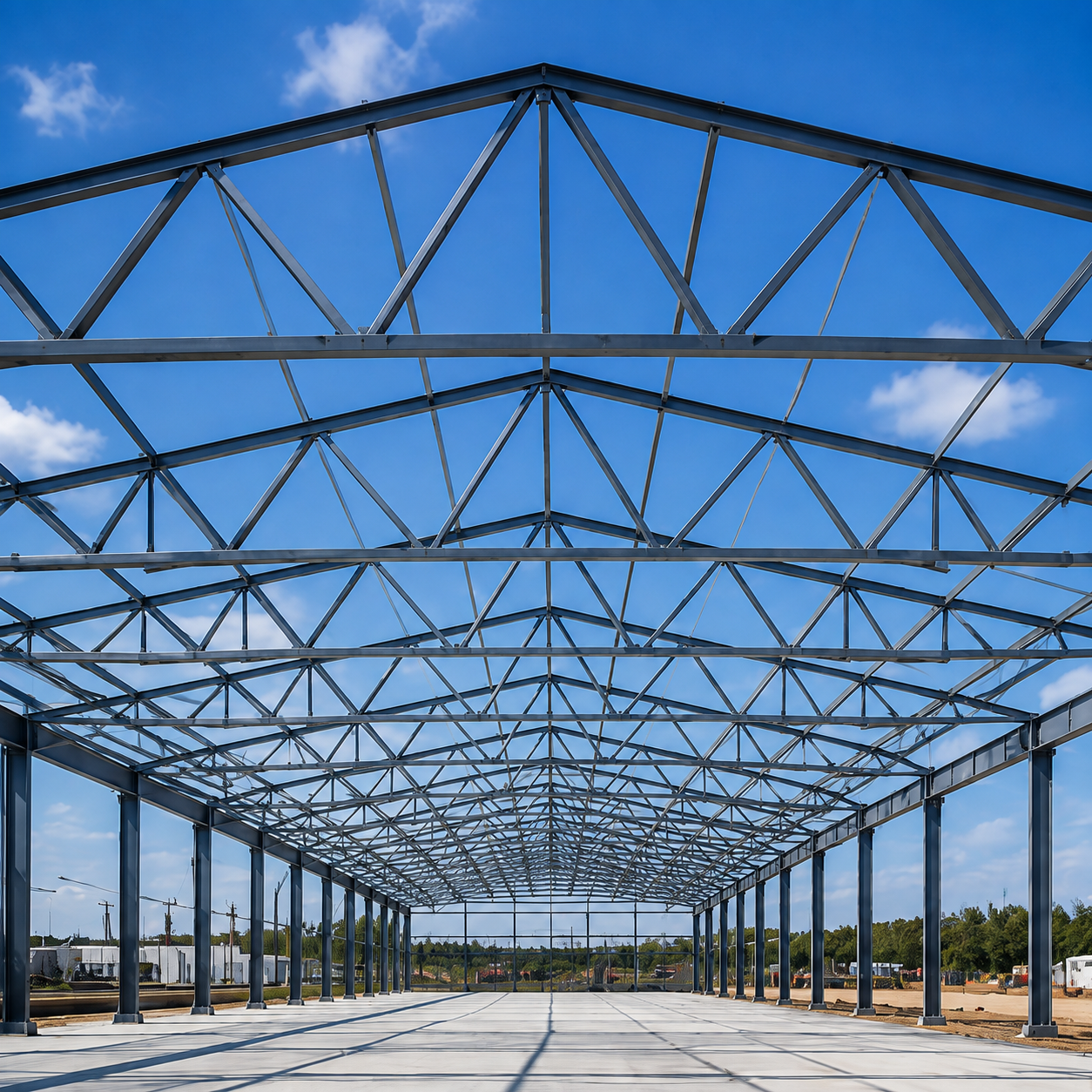

، سازه فضایی خرپایی لوله با دهانه بزرگ یک سیستم ساختاری است که از اعضای لوله‌ای فولادی به هم پیوسته تشکیل شده است که برای انتقال مؤثر بارها در فواصل زیاد مرتب شده‌اند. سازه‌های خرپایی به طور گسترده در ساختمان‌های صنعتی بزرگ، مراکز نمایشگاهی، استادیوم‌ها، پایانه‌های حمل‌ونقل، پل‌ها، انبارها و سایر ساختمان‌هایی که به فضاهای بزرگ بدون ستون نیاز دارند، استفاده می‌شوند.

از آنجایی که خرپاهای فولادی معمولاً به عنوان سازه های پشت بام استفاده می شوند، به طور گسترده ای به عنوان خرپا سقفی نیز شناخته می شوند..

در مقایسه با سیستم‌های پرتو جامد معمولی، سازه‌های خرپا لوله راندمان سازه‌ای عالی، کاهش وزن خود، ظرفیت تحمل بار بالا و انعطاف‌پذیری بیشتر معماری را ارائه می‌دهند که آنها را به یک راه‌حل ایده‌آل برای ساختمان‌های مدرن با دهانه بزرگ تبدیل می‌کند.

انواع خرپاهای فولادی بر اساس شکل

خرپاهای فولادی با توجه به هندسه بیرونی آنها به طور کلی به انواع زیر تقسیم می شوند:

1. خرپا آکورد موازی

یک خرپا وتر موازی دارای آکوردهای بالایی و پایینی است که تقریباً موازی یکدیگر قرار گرفته اند.

مزایا:

• فرم ساختاری ساده و منظم

• مناسب برای ساخت استاندارد

• مناسب برای طرح های ساختاری دو لایه

• ساخت و نصب آسان

• مناسب برای ساختمان های صنعتی و تجاری

با این حال، توزیع نیروی داخلی اعضا ممکن است در مقایسه با برخی از پیکربندی‌های خرپایی بهینه‌شده کمتر یکنواخت باشد.

2. خرپا آکورد چند ضلعی یا منحنی

خرپاهای وتر چند ضلعی و منحنی بر اساس توزیع بار ساختاری طراحی می شوند. شکل آنها می تواند نمودار لنگر خمشی یک تیر ساده تحت بارگذاری یکنواخت را تقریبی کند.

این پیکربندی اجازه می دهد تا نیروها به طور موثرتری در سراسر سازه توزیع شوند.

مزایای اصلی عبارتند از:

• توزیع نیروی یکنواخت تر

• استفاده کارآمد از فولاد سازه ای

• قابلیت دهانه بزرگ عالی

• کاهش مصرف مواد

• ظاهر معماری جذاب

به دلیل هندسه آنها، ساخت و جزئیات اتصال ممکن است پیچیده تر باشد.

3. خرپا مثلثی

خرپاهای مثلثی معمولاً برای سیستم های سقف شیبدار استفاده می شوند.

اگرچه ممکن است نیروهای داخلی به طور مساوی مانند برخی دیگر از پیکربندی های خرپایی توزیع نشوند، شکل شیبدار به ویژه برای زهکشی سقف و کاربردهای معماری مناسب است.

آنها معمولا در موارد زیر استفاده می شوند:

• کارگاه های صنعتی

• انبارها

• ساختمان های کارخانه

• امکانات ورزشی

• سیستم های سقف دهانه بزرگ

انواع خرپاها بر اساس پیکربندی سازه

خرپاها را با توجه به ترکیب هندسی خود به سه نوع اصلی نیز می توان طبقه بندی کرد.

1. خرپا ساده

یک خرپا ساده از یک چارچوب مثلثی پایه تشکیل شده و به تدریج با افزودن واحدهای مثلثی اضافی گسترش می یابد.

پیکربندی مثلثی پایداری هندسی عالی را فراهم می کند و اجازه می دهد تا بارهای سازه ای به طور موثر بین اعضا منتقل شوند.

2. خرپا مرکب

یک خرپا مرکب شامل چندین خرپا ساده است که به یکدیگر متصل شده اند تا یک سیستم ساختاری بزرگتر و پایدارتر را تشکیل دهند.

این پیکربندی برای پروژه‌هایی که به دهانه‌های بیشتر، ظرفیت باربری بیشتر یا طرح‌بندی‌های معماری پیچیده‌تر نیاز دارند، مناسب است.

3. خرپا مجتمع

خرپاهای پیچیده شامل ترتیبات سازه ای هستند که نمی توان آنها را به عنوان خرپاهای ساده یا مرکب طبقه بندی کرد.

آنها عموماً برای نیازهای معماری خاص، شرایط بارگذاری پیچیده یا پروژه های مهندسی در مقیاس بزرگ طراحی شده اند.

طبقه بندی بر اساس رانش افقی

خرپاهای فولادی را نیز می توان بر اساس اینکه آیا رانش افقی در تکیه گاه ها ایجاد می شود طبقه بندی کرد.

1. خرپا نوع تیر بدون رانش افقی

یک خرپا نوع تیر بارها را عمدتاً از طریق نیروهای محوری درون وتر بالایی، وتر پایینی و اعضای شبکه منتقل می کند.

در مقایسه با تیرهای فولادی جامد معمولی، سازه های خرپایی می توانند وزن مرده سازه را به میزان قابل توجهی کاهش دهند و در عین حال عملکرد باربری عالی را حفظ کنند.

آکوردهای بالا و پایین عمدتاً در برابر نیروهای محوری مربوط به خمش مقاومت می کنند، در حالی که اعضای تار عمدتاً نیروهای برشی را منتقل می کنند.

مزایای کلیدی عبارتند از:

• عملکرد ساختاری کارآمد

• کاهش مصرف فولاد

• خود وزنی ساختاری کمتر

• ظرفیت باربری بالا

• مناسب برای ساختمان های با دهانه بزرگ

2. خرپا نوع قوس با رانش افقی

خرپاهای قوس دار باعث ایجاد رانش افقی در تکیه گاه های خود می شوند.

با ترکیب عملکرد قوس با یک سیستم خرپا، سازه به استحکام کلی عالی و قابلیت پوشا بالا دست می یابد.

مزایای اصلی عبارتند از:

• یکپارچگی ساختاری عالی

• قابلیت دهانه بزرگ قوی

• انتقال بار کارآمد

• کاهش مصرف فولاد

• مناسب برای سازه های سقف بزرگ

• طراحی معماری انعطاف پذیر

مزایای سازه های خرپایی لوله با دهانه بزرگ

سازه های خرپایی لوله های فولادی با دهانه بزرگ چندین مزیت مهم برای ساخت و ساز مدرن ارائه می دهند:

• فضای بزرگ بدون ستون - ایده آل برای ساختمان هایی که نیاز به چیدمان داخلی باز دارند.

• استحکام ساختاری بالا - اعضای فولادی لوله ای عملکرد باربری عالی را ارائه می دهند.

• ساختار سبک - بار مرده کلی را در مقایسه با سیستم های سازه ای معمولی کاهش می دهد.

• استفاده کارآمد از مواد - اعضای ساختاری عمدتاً کشش و فشار محوری را حمل می کنند.

• طراحی معماری انعطاف پذیر - مناسب برای سقف های منحنی، قوسی، شیب دار و سایر فرم های پیچیده.

• پیش ساخته کارخانه - اجزاء را می توان قبل از تحویل به محل ساخت و ساز ساخته و بازرسی کرد.

• نصب سریع - اجزای فولادی پیش ساخته به کوتاه شدن برنامه های ساخت و ساز در محل کمک می کند.

• دوام عالی - پوشش مناسب و سیستم های تصفیه سطح، حفاظت در برابر خوردگی قابل اعتماد را فراهم می کند.

برنامه های کاربردی معمولی

سازه های فضایی خرپایی لوله با دهانه بزرگ به طور گسترده در موارد زیر استفاده می شود:

• کارخانه های صنعتی

• کارگاه های با دهانه بزرگ

• انبارها و مراکز تدارکات

• سالن های نمایشگاه

• استادیوم های ورزشی

• سالن های ورزشی

• پایانه های فرودگاه

• ایستگاه های راه آهن

• مراکز همایش

• مراکز خرید

• آشیانه هواپیما

• سازه های سقفی بزرگ

• پل ها و امکانات حمل و نقل

راه حل های سفارشی خرپا فولادی دهانه بزرگ

سیستم های خرپا لوله با دهانه بزرگ را می توان با توجه به دهانه پروژه، شرایط بارگذاری، الزامات معماری، بارهای باد، الزامات لرزه ای، سیستم های سقف و استانداردهای مهندسی محلی سفارشی کرد.

از طراحی سازه و جزئیات مهندسی گرفته تا ساخت فولاد، بازرسی کیفیت، عملیات سطح، بسته بندی، صادرات و پشتیبانی نصب، راه حل های سفارشی خرپا فولادی می توانند به نیازهای پروژه های مختلف ساختمانی صنعتی و تجاری کمک کنند.
