Une structure spatiale en treillis de tuyaux à grande portée est un système structurel composé d'éléments tubulaires en acier interconnectés disposés pour transférer efficacement les charges sur de grandes distances. Les structures en treillis sont largement utilisées dans les grands bâtiments industriels, les centres d'exposition, les stades, les terminaux de transport, les ponts, les entrepôts et autres bâtiments nécessitant de grands espaces sans colonnes.

Étant donné que les fermes en acier sont couramment utilisées comme structures de support de toit, elles sont également largement appelées fermes de toit..

Par rapport aux systèmes conventionnels à poutres pleines, les structures en treillis tubulaires offrent une excellente efficacité structurelle, un poids propre réduit, une capacité portante élevée et une plus grande flexibilité architecturale, ce qui en fait une solution idéale pour les bâtiments modernes de grande portée.

Types de fermes en acier par forme

Selon leur géométrie externe, les fermes en acier peuvent généralement être divisées dans les types suivants :

1. Ferme à cordes parallèles

Une ferme à membrures parallèles comporte des membrures supérieure et inférieure disposées approximativement parallèlement les unes aux autres.

Avantages :

• Forme structurelle simple et régulière

• Convient à une fabrication standardisée

• Pratique pour les dispositions structurelles à double couche

• Facile à fabriquer et à installer

• Convient aux bâtiments industriels et commerciaux

Cependant, la répartition des forces internes des éléments peut être moins uniforme par rapport à certaines configurations de fermes optimisées.

2. Ferme à corde polygonale ou incurvée

Les fermes à membrures polygonales et courbes sont conçues en fonction de la répartition des charges structurelles. Leur forme peut se rapprocher du diagramme de moment fléchissant d’une poutre simplement supportée sous une charge uniforme.

Cette configuration permet aux forces d'être réparties plus efficacement dans toute la structure.

Les principaux avantages comprennent :

• Répartition plus uniforme de la force

• Utilisation efficace de l'acier de construction

• Excellente capacité de grande portée

• Consommation de matière réduite

• Aspect architectural attrayant

En raison de leur géométrie, les détails de fabrication et de connexion peuvent être plus complexes.

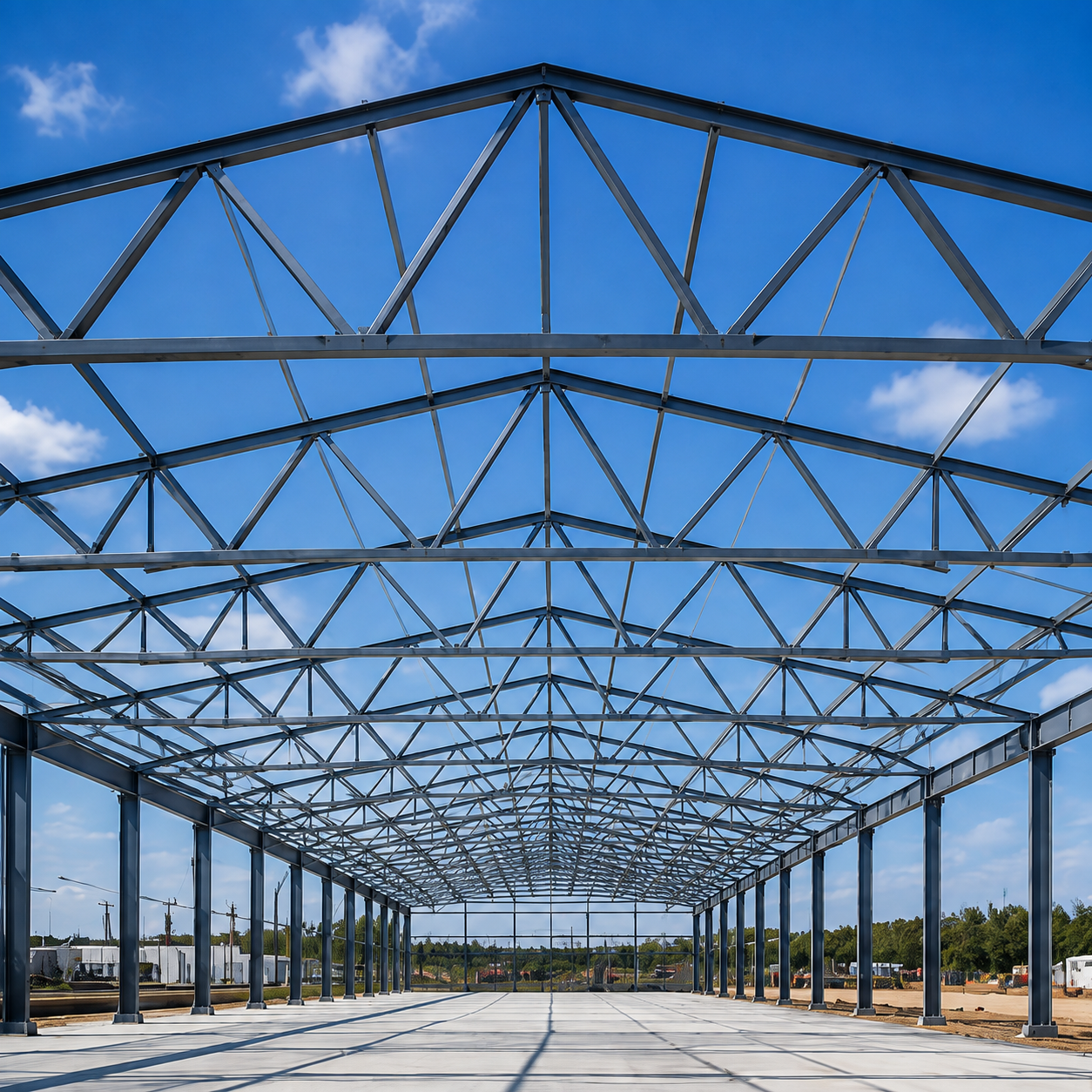

3. Ferme triangulaire

Les fermes triangulaires sont couramment utilisées pour les systèmes de toit en pente.

Bien que les forces internes ne soient pas réparties aussi uniformément que dans certaines autres configurations de fermes, la forme inclinée est particulièrement adaptée au drainage du toit et aux applications architecturales.

Ils sont couramment utilisés dans :

• Ateliers industriels

• Entrepôts

• Bâtiments d'usine

• Installations sportives

• Systèmes de toiture à grande portée

Types de fermes par configuration structurelle

Selon leur composition géométrique, les fermes peuvent également être classées en trois types principaux.

1. Ferme simple

Une simple ferme est formée à partir d’un cadre triangulaire de base et progressivement étendue en ajoutant des unités triangulaires supplémentaires.

La configuration triangulaire offre une excellente stabilité géométrique et permet de transférer efficacement les charges structurelles entre les éléments.

2. Ferme composée

Une ferme composée se compose de plusieurs fermes simples reliées entre elles pour former un système structurel plus grand et plus stable.

Cette configuration convient aux projets nécessitant de plus grandes portées, une capacité portante plus élevée ou des aménagements architecturaux plus complexes.

3. Ferme complexe

Les fermes complexes comprennent des dispositions structurelles qui ne peuvent pas être classées comme fermes simples ou composées.

Ils sont généralement conçus pour répondre à des exigences architecturales particulières, à des conditions de chargement complexes ou à des projets d'ingénierie à grande échelle.

Classification par poussée horizontale

Les fermes en acier peuvent également être classées selon que la poussée horizontale est générée au niveau des supports.

1. Ferme de type poutre sans poussée horizontale

Une ferme de type poutre transfère les charges principalement par le biais de forces axiales au sein de la membrure supérieure, de la membrure inférieure et des éléments d'âme.

Par rapport aux poutres en acier massif conventionnelles, les structures en treillis peuvent réduire considérablement le poids mort structurel tout en conservant d'excellentes performances portantes.

Les membrures supérieure et inférieure résistent principalement aux forces axiales liées à la flexion, tandis que les éléments d'âme transfèrent principalement les forces de cisaillement.

Les principaux avantages comprennent :

• Performance structurelle efficace

• Consommation d’acier réduite

• Poids propre structurel inférieur

• Capacité de charge élevée

• Convient aux bâtiments de grande portée

2. Ferme de type arc avec poussée horizontale

Les fermes de type arc génèrent une poussée horizontale au niveau de leurs supports.

En combinant l'action de la voûte avec un système de fermes, la structure atteint une excellente rigidité globale et une capacité de travée élevée.

Les principaux avantages comprennent :

• Excellente intégrité structurelle

• Forte capacité de grande portée

• Transfert de charge efficace

• Consommation d’acier réduite

• Convient aux grandes structures de toit

• Conception architecturale flexible

Avantages des structures en treillis de tuyaux à grande portée

Les structures en treillis de tuyaux en acier de grande portée offrent plusieurs avantages importants pour la construction moderne :

• Grand espace sans colonnes – idéal pour les bâtiments nécessitant des aménagements intérieurs ouverts.

• Haute résistance structurelle – les éléments tubulaires en acier offrent d’excellentes performances portantes.

• Structure légère – réduit la charge morte globale par rapport aux systèmes structurels conventionnels.

• Utilisation efficace des matériaux – les éléments structurels supportent principalement la tension et la compression axiales.

• Conception architecturale flexible – adaptée aux formes de toit courbes, arquées, en pente et autres formes complexes.

• Préfabrication en usine – les composants peuvent être fabriqués et inspectés avant leur livraison sur le chantier de construction.

• Installation rapide – les composants préfabriqués en acier contribuent à raccourcir les délais de construction sur site.

• Excellente durabilité – des systèmes de revêtement et de traitement de surface appropriés offrent une protection fiable contre la corrosion.

Applications typiques

Les structures spatiales en treillis de tuyaux de grande portée sont largement utilisées dans :

• Usines industrielles

• Ateliers de grande envergure

• Entrepôts et centres logistiques

• Salles d'exposition

• Stades sportifs

• Gymnases

• Terminaux d'aéroport

• Gares ferroviaires

• Centres de congrès

• Centres commerciaux

• Hangars d'avions

• Grandes structures de toit

• Ponts et installations de transport

Solutions personnalisées de fermes en acier de grande portée

Les systèmes de fermes de tuyaux à grande portée peuvent être personnalisés en fonction de la portée du projet, des conditions de charge, des exigences architecturales, des charges de vent, des exigences sismiques, des systèmes de toiture et des normes d'ingénierie locales.

De la conception structurelle et des détails techniques à la fabrication de l'acier, en passant par l'inspection de la qualité, le traitement de surface, l'emballage, l'exportation et l'assistance à l'installation, les solutions de fermes en acier personnalisées peuvent aider à répondre aux exigences de différents projets de construction industrielle et commerciale.
