अधिकांश औद्योगिक परियोजनाओं के लिए, बेहतर विकल्प वह इमारत नहीं है जो अधिक स्टील का उपयोग करती है या अधिक उन्नत दिखती है। एक पोर्टल स्टील वर्कशॉप संरचना आमतौर पर एकल-कहानी उत्पादन, भंडारण और लॉजिस्टिक्स के लिए उपयुक्त होती है, जबकि एक ऊंची स्टील फ्रेम महंगी भूमि, ऊर्ध्वाधर स्टैकिंग या मिश्रित-उपयोग वाली जगह के लिए उपयुक्त होती है। दोनों प्रणालियाँ स्टील का उपयोग करती हैं, फिर भी वे भूमि उपयोग, उत्पादन प्रवाह, संरचनात्मक दक्षता, अनुमोदन और दीर्घकालिक लागत में विभिन्न व्यावसायिक समस्याओं का समाधान करती हैं।

गलत सिस्टम चुनने से स्टील टन भार, नींव, अग्निरोधक, एमईपी जटिलता, अनुमोदन समयसीमा और रेट्रोफिट लागत बढ़ सकती है। मालिक एक बहुमंजिला की तुलना कर रहे हैं ऊँचा-ऊँचा स्टील फ्रेम एकल-कहानी वाला इस्पात संरचना कार्यशाला या इस्पात संरचना कारखाने को निर्णय ढांचे की आवश्यकता है, न कि सामान्य पक्ष-विपक्ष की। यह तुलना संरचनात्मक तर्क, लागत चालक, अनुसूची, अनुपालन, निर्माणशीलता और कार्यान्वयन जोखिम की व्याख्या करती है इस्पात संरचना निर्माण . यह यह भी दिखाता है कि अंतिम मूल्य निर्धारण से पहले हाइब्रिड विकल्प कब अवधारणा जांच के लायक होते हैं।

• पोर्टल स्टील वर्कशॉप संरचनाएं आम तौर पर एकल-मंजिला औद्योगिक उपयोग के लिए उपयुक्त होती हैं, जिसके लिए व्यापक स्पष्ट स्पैन, तेज घेरा, सरलीकृत निर्माण और कम समग्र जटिलता की आवश्यकता होती है।

• ऊंचे-ऊंचे स्टील फ्रेम आमतौर पर तब सफल होते हैं जब जमीन सीमित होती है, ऊर्ध्वाधर स्टैकिंग परिचालन रूप से स्वीकार्य होती है, या मिश्रित-उपयोग वाली जगह की आवश्यकता होती है।

• वास्तविक लागत अंतर हेडलाइन स्टील वजन से कम और नींव, फायर रेटिंग, फ्लोर सिस्टम, वर्टिकल सर्कुलेशन, लिफाफा प्रदर्शन, एमईपी रूटिंग और अनुमोदन द्वारा अधिक संचालित होता है।

• व्यावहारिक औद्योगिक विस्तार और ऊंचाई सीमा के भीतर पोर्टल फ़्रेम अक्सर सबसे किफायती होते हैं; बहुत लंबे स्पैन, भारी क्रेन, या भविष्य के मेजेनाइन डिज़ाइन को भारी फ्रेम, ट्रस पोर्टल या हाइब्रिड सिस्टम की ओर धकेल सकते हैं।

• एक विश्वसनीय शॉर्टलिस्ट प्रक्रिया प्रवाह, अवधि और ऊंचाई आवश्यकताओं, स्थानीय पवन-भूकंपीय-अग्नि कोड मांगों, संक्षारण जोखिम और विस्तार रणनीति से शुरू होनी चाहिए।

इस्पात संरचना निर्माण विकल्प: प्रत्येक प्रणाली का वास्तव में क्या मतलब है

ऊँचा-ऊँचा स्टील फ्रेम

हाई-राइज़ स्टील फ्रेम एक बहु-मंजिला इमारत प्रणाली है जो स्टील कॉलम, बीम, फ़्लोर सिस्टम और एक पार्श्व-बल-प्रतिरोधी प्रणाली द्वारा बनाई जाती है। विशिष्ट उपयोगों में शहरी औद्योगिक भवन, कार्यालय-औद्योगिक संकर, पार्किंग संरचनाएं, वाणिज्यिक भवन, लंबवत स्टैक्ड उत्पादन और बहु-स्तरीय भंडारण शामिल हैं।

सामान्य फ्रेम विकल्पों में पल-प्रतिरोधी फ्रेम, ब्रेस्ड फ्रेम, मिश्रित स्टील-कंक्रीट फर्श सिस्टम और कंक्रीट कोर या कतरनी दीवारों के साथ संयुक्त स्टील फ्रेम शामिल हैं। अंतिम व्यवस्था ऊंचाई, फर्श पर लोडिंग, भूकंपीय मांग, हवा का जोखिम, आग की रेटिंग और अधिभोग पर निर्भर करती है।

यह प्रणाली कोई लंबा पोर्टल फ़्रेम नहीं है. इसे संचयी गुरुत्वाकर्षण भार, अंतर-कहानी बहाव, कंपन, मजबूती, निकास, शाफ्ट, अग्निरोधक और लंबवत एमईपी वितरण का प्रबंधन करना होगा। निर्माण शुरू होने से पहले वे आवश्यकताएँ अधिक डिज़ाइन इंटरफ़ेस बनाती हैं।

पोर्टल स्टील कार्यशाला संरचना

एक पोर्टल स्टील वर्कशॉप संरचना एक कम ऊंचाई वाला कठोर फ्रेम है जो स्टील कॉलम और राफ्टर्स से बना होता है जिसमें पल-प्रतिरोधी ईव्स और रिज कनेक्शन होते हैं। इसका व्यापक रूप से कार्यशालाओं, गोदामों, लॉजिस्टिक्स शेड, हैंगर, कृषि भवनों और हल्की विनिर्माण सुविधाओं के लिए उपयोग किया जाता है।

लोड पथ सीधा है. मुख्य फ्रेम ऊर्ध्वाधर और पार्श्व भार का विरोध करते हैं, अनुदैर्ध्य ब्रेसिंग इमारत को स्थिर करती है, और पर्लिन और गिर्ट्स छत और दीवार के भार को मुख्य फ्रेम में वापस स्थानांतरित करते हैं। ईव्स हंचेस और रिज हंचेस अक्सर कठोरता में सुधार करते हैं जहां झुकने के क्षण चरम पर होते हैं।

कई वाणिज्यिक गोदामों का विस्तार 9-36 मीटर के आसपास होता है, जबकि व्यापक इंजीनियरिंग रेंज संभव है। इंजीनियरिंग संदर्भ अक्सर 15-50 मीटर की दूरी, 6-8 मीटर खाड़ी की दूरी, 5°-10° की छत की पिच और 8-18 मीटर के आसपास स्पष्ट ऊंचाई वाले पोर्टल फ्रेम दिखाते हैं। अंतिम व्यवहार्यता अभी भी स्थानीय भार, बे स्पेसिंग, ईव्स ऊंचाई, क्रेन ड्यूटी, छत उपकरण और गवर्निंग मानक पर निर्भर करती है।

अन्य स्टील फ्रेम प्रकार के खरीदार इन प्रणालियों से भ्रमित हो सकते हैं

• पारंपरिक भवन फ़्रेम: लचीले लेआउट वाला एक बीम-और-कॉलम स्टील फ़्रेम, जो कार्यालयों, अपार्टमेंटों, ऊंची इमारतों और मिश्रित उपयोग वाली इमारतों में आम है।

• पोर्टल फ़्रेम: व्यापक, खुले फर्श क्षेत्रों और दोहराव वाले औद्योगिक खण्डों के लिए अनुकूलित एक कम ऊंचाई वाला कठोर फ्रेम।

• ट्रस संरचना: पुलों, टावरों, बड़ी छतों और लंबी दूरी के हॉलों के लिए उपयोग की जाने वाली त्रिकोणीय प्रणाली।

• ग्रिड या स्पेस फ़्रेम: स्टेडियम, प्रदर्शनी हॉल, प्रांगण और जटिल छतों के लिए उपयोग किया जाने वाला एक द्वि-आयामी या त्रि-आयामी सदस्य नेटवर्क।

यह वर्गीकरण सामान्य मूल्य निर्धारण त्रुटि को रोकता है। एक पोर्टल फ़्रेम उद्धरण की तुलना ट्रस छत, ग्रिड-शेल छत, या मल्टी-स्टोरी फ़्रेम उद्धरण से नहीं की जानी चाहिए जैसे कि वे एक ही उत्पाद का वर्णन करते हैं।

ग़लत वर्गीकरण से बचना: पोर्टल फ़्रेम बनाम ट्रस पोर्टल बनाम हाई-राइज़ फ़्रेम

एक मानक पोर्टल फ़्रेम कठोर बीम-कॉलम क्रिया पर निर्भर करता है। एक ट्रस पोर्टल बेहतर सदस्य दक्षता के साथ व्यापक विस्तार तक पहुंचने के लिए त्रिकोणीय राफ्टर्स या छत ट्रस का उपयोग करता है। यह हैंगर, बहुत विस्तृत लॉजिस्टिक्स हॉल, या उन परियोजनाओं के लिए उपयुक्त हो सकता है जहां पोर्टल राफ्टर की गहराई अत्यधिक हो जाती है।

ऊर्ध्वाधर क्षेत्र के लिए एक ऊंचे फ्रेम का चयन किया जाता है, एकल-मंजिल स्पष्ट-स्पैन अर्थव्यवस्था के लिए नहीं। एक ग्रिड या स्पेस फ्रेम तभी चर्चा में आता है जब छत की ज्यामिति, सार्वजनिक असेंबली का उपयोग, या अत्यधिक स्पैन की मांग इसे उचित ठहराती है।

सिस्टम की तुलना करने से पहले सफलता मानदंड को परिभाषित करें

कार्यात्मक आवश्यकताएँ

निर्णय की शुरुआत ऑपरेटिंग ब्रीफ से होनी चाहिए। आवश्यक फर्श संख्या, स्पष्ट ऊंचाई, स्पष्ट अवधि, मेजेनाइन, क्रेन भार, डॉक लेआउट, उपकरण मंजूरी और उत्पादन लाइन की लंबाई सभी संरचनात्मक प्रणाली को प्रभावित करते हैं।

• भंडारण मोड: फूस की रैकिंग, थोक भंडारण, भारी उपकरण, स्वचालित भंडारण, या ऊर्ध्वाधर सामग्री हैंडलिंग।

• वर्कफ़्लो: फोर्कलिफ्ट परिसंचरण, एजीवी मार्ग, कन्वेयर पथ, ट्रक लोडिंग अनुक्रम, और उत्पादन लाइन निरंतरता।

• पृथक्करण की आवश्यकताएँ: स्वच्छ क्षेत्र, शोर वाले क्षेत्र, गर्म प्रक्रियाएँ, खतरनाक कार्य, कार्यालय और कर्मचारी स्थान।

• विस्तार रणनीति: अतिरिक्त खाड़ियाँ, आंशिक दूसरी मंजिल, भारी उपकरण, सौर पैनल, अतिरिक्त क्रेनें, या भविष्य का एमईपी संयंत्र।

साइट और भूमि बाधाएँ

प्लॉट अनुपात, असफलताएं, अनियमित भूमि आकार, फायर लेन, ट्रक एप्रन, उपयोगिता गलियारे, जल निकासी, पहुंच मार्ग और मोड़ त्रिज्या उत्तर बदल सकते हैं। शहरी भूमि की लागत उच्च वृद्धि योजना का समर्थन कर सकती है। उपनगरीय या ग्रामीण भूमि आमतौर पर विस्तृत एकल-कहानी लेआउट के मामले को मजबूत करती है।

मिट्टी धारण क्षमता और भूजल स्तर प्रमुख लागत चालक हैं। कमजोर मिट्टी ऊंची इमारतों में स्टैक्ड कॉलम लोड को दंडित कर सकती है, जबकि बड़े पोर्टल फ़ुटप्रिंट स्लैब क्षेत्र, जल निकासी की लंबाई और नींव के रन को बढ़ा सकते हैं।

अनुपालन और जोखिम मानदंड

मूल्य निर्धारण से पहले कोड पथ को परिभाषित किया जाना चाहिए। कई उत्तरी अमेरिकी परियोजनाएँ AISC, IBC और ASCE का संदर्भ देती हैं। कई यूरोपीय और अंतर्राष्ट्रीय परियोजनाएँ यूरोकोड, राष्ट्रीय अनुबंध और स्थानीय औद्योगिक नियमों का संदर्भ देती हैं।

आग की रेटिंग, निकास दूरी, कंपार्टमेंटेशन, धुआं नियंत्रण, फायर ट्रक पहुंच, भूकंपीय श्रेणी, हवा का जोखिम, बर्फ का भार, संक्षारण वर्ग, वर्षा की तीव्रता, आर्द्रता और संघनन जोखिम अवश्य बताया जाना चाहिए। लुप्त धारणाएँ आमतौर पर परिवर्तन आदेश बन जाती हैं।

वाणिज्यिक निर्णय मानदंड

वाणिज्यिक मानदंडों में लक्ष्य पूंजीगत व्यय, आवश्यक हैंडओवर तिथि, खरीद मॉडल, स्वीकार्य परिवर्तन-आदेश जोखिम, रखरखाव क्षमता, पुनर्विक्रय मूल्य और पुनर्प्रयोजन लचीलापन शामिल हैं। खरीद केवल फ़्रेम आपूर्ति से लेकर पूर्ण टर्नकी डिलीवरी तक हो सकती है इस्पात संरचना इंजीनियरिंग जिम्मेदारी।

साथ-साथ संरचनात्मक तुलना

संरचनात्मक व्यवहार और भार पथ

पोर्टल फ़्रेम कुशल कम ऊंचाई वाले सिस्टम हैं। कठोर ईव्स और रिज कनेक्शन मुख्य फ्रेम के माध्यम से झुकने वाले क्षणों को स्थानांतरित करते हैं, जबकि अनुदैर्ध्य ब्रेसिंग इमारत को स्थिर करती है। हंचेस चरम क्षणों को कम करते हैं और स्टील की दक्षता में सुधार करते हैं जहां फ्रेम सबसे अधिक तनावग्रस्त होता है।

ऊंचे-ऊंचे फ्रेम फर्श पर गुरुत्वाकर्षण भार और बड़े संचयी पार्श्व कार्यों को वहन करते हैं। उन्हें ब्रेस्ड बे, मोमेंट फ्रेम, कोर, शीयर वॉल या हाइब्रिड लेटरल सिस्टम की आवश्यकता होती है। दूसरे क्रम के प्रभाव, बहाव, कंपन और मजबूती डिजाइन को नियंत्रित कर सकते हैं, भले ही ताकत की जांच पास हो जाए।

कुशल ऊँचाई और फैलाव श्रेणियाँ

पोर्टल फ़्रेम का आमतौर पर कम ऊंचाई, चौड़ी अवधि वाली औद्योगिक इमारतों में सबसे मजबूत आर्थिक मामला होता है। कई सममित पिच वाले पोर्टल मध्यम औद्योगिक विस्तार में कुशल हैं, प्रारंभिक संदर्भों में 25-35 मीटर अक्सर एक सामान्य आर्थिक क्षेत्र के रूप में दिखाई देते हैं।

बहुत लंबे स्पैन के लिए गहरे राफ्टर्स, भारी हंच, बंधे हुए पोर्टल, प्रॉप्ड पोर्टल, ट्रस पोर्टल या मल्टी-स्पैन समाधान की आवश्यकता हो सकती है। ऊंची चील की ऊंचाई से हवा का जोखिम, सदस्यों का आकार, ब्रेसिंग की मांग और निर्माण में कठिनाई भी बढ़ जाती है।

ऊँचे-ऊँचे फ्रेम बहु-मंजिला क्षेत्र की मांग के अनुकूल हैं। इन्हें आमतौर पर प्रति वर्ग मीटर स्पष्ट, एकल-स्तरीय औद्योगिक फर्श की न्यूनतम लागत के लिए नहीं चुना जाता है।

अंतरिक्ष दक्षता और कार्यप्रवाह

पोर्टल इमारतें आमतौर पर अबाधित स्थान, सीधी लोडिंग, सरल फोर्कलिफ्ट मार्ग, बड़े दरवाजे खोलने और आसान उत्पादन लाइन लेआउट प्रदान करती हैं। मशीनरी और रैकिंग को अक्सर कम व्यवधान के साथ स्थानांतरित किया जा सकता है।

ऊंची इमारतें सीमित भूमि पर सकल फर्श क्षेत्र को बढ़ाती हैं। ट्रेड-ऑफ वर्टिकल सर्कुलेशन है। यदि प्रक्रिया मुख्य रूप से क्षैतिज है तो माल लिफ्ट, सीढ़ियाँ, शाफ्ट, रैंप, कन्वेयर और सुरक्षा पृथक्करण उपयोग योग्य दक्षता को कम कर सकते हैं।

नींव, स्थिरता, बहाव और सेवाक्षमता

पोर्टल फ़्रेम ज्यामिति, स्थिरता, बंधे हुए सदस्यों और ब्रेसिंग के आधार पर क्षैतिज जोर और आधार क्षण बना सकते हैं। ऊँचे-ऊँचे फ़्रेम आमतौर पर बड़े संचयी कॉलम भार और सख्त निपटान सीमाएँ बनाते हैं।

सेवाक्षमता जांच दोनों प्रणालियों में मायने रखती है। पोर्टल परियोजनाओं को छत के विक्षेपण, ईव्स मूवमेंट, फ्रेम स्वे, शहतीर स्थिरता, गिरट स्थिरता, ब्रेसिंग प्रदर्शन और छत तालाब को नियंत्रित करना चाहिए। ऊँची-ऊँची परियोजनाओं को अंतर-मंजिला बहाव, हवा का त्वरण, फर्श कंपन, पी-Δ प्रभाव और अनुपातहीन पतन आवश्यकताओं को नियंत्रित करना चाहिए।

पोर्टल स्टील वर्कशॉप संरचना घटक खरीदारों को समझना चाहिए

मुख्य फ़्रेम घटक

मुख्य फ्रेम तत्वों में आम तौर पर स्टील कॉलम, राफ्टर या छत के बीम, ईव्स हंच, रिज हंच, बेस प्लेट, एंकर बोल्ट और फाउंडेशन इंटरफेस शामिल होते हैं। जहां ओवरहेड क्रेन की आवश्यकता होती है, क्रेन ब्रैकेट, कॉर्बल्स, क्रेन बीम और कॉलम प्रतिक्रियाओं को शुरुआत से ही डिजाइन किया जाना चाहिए।

माध्यमिक घटक और ब्रेसिंग

द्वितीयक सदस्यों में पर्लिन, गिर्ट्स, ईव स्ट्रट्स, सैग रॉड्स, फ्लैंज ब्रेसेस, डोर फ्रेमिंग, कैनोपी फ्रेमिंग, एज ट्रिम्स और क्लैडिंग सपोर्ट सदस्य शामिल हैं। ये आइटम सुरक्षा, स्थायित्व और क्लैडिंग प्रदर्शन को प्रभावित करते हैं।

रूफ ब्रेसिंग, वॉल ब्रेसिंग, कॉलम ब्रेसिंग, टाई मेंबर्स और अस्थायी इरेक्शन ब्रेसिंग को स्पष्ट रूप से दिखाया जाना चाहिए। ब्रेसिंग चूक दीर्घकालिक सेवाक्षमता संबंधी समस्याएँ पैदा कर सकती है, भले ही प्राथमिक फ्रेम पर्याप्त दिखाई दे।

कनेक्शन गुणवत्ता और असेंबली विधि

प्राथमिक संरचनात्मक कनेक्शन इंजीनियर्ड बोल्ट या वेल्डेड कनेक्शन होना चाहिए। उच्च शक्ति वाले बोल्ट सिस्टम निर्माण की गति, निरीक्षण स्पष्टता और भविष्य के संशोधन में सुधार कर सकते हैं। सेल्फ-ड्रिलिंग या सेल्फ-टैपिंग स्क्रू क्लैडिंग और लाइट सेकेंडरी फिक्सिंग के लिए उपयुक्त हो सकते हैं, लेकिन उन्हें प्राथमिक संरचनात्मक कनेक्शन को प्रतिस्थापित नहीं करना चाहिए।

बोली दस्तावेजों में बोल्ट ग्रेड, टॉर्क या टेंशनिंग विधि, वेल्ड आकार, निरीक्षण स्तर, कनेक्शन डिजाइन जिम्मेदारी और कनेक्शन बिंदुओं पर संक्षारण सुरक्षा का उल्लेख होना चाहिए।

लागत तुलना और स्वामित्व की कुल लागत

अपफ्रंट स्ट्रक्चरल कॉस्ट ड्राइवर्स

पोर्टल फ़्रेम लागत दक्षता आमतौर पर दोहराव वाले बे, अनुकूलित सदस्यों, कम फ़्लोर सिस्टम, तेज़ निर्माण और सरल कम-वृद्धि वाले पार्श्व व्यवहार से आती है। ऊँचे-ऊँचे फ़्रेमों में मिश्रित फर्श, अतिरिक्त स्तंभ और बीम, मजबूत पार्श्व प्रणालियाँ, सीढ़ियाँ, लिफ्ट, अग्निरोधक, लम्बे अग्रभाग और अधिक जटिल सेवा वितरण शामिल हैं।

स्पैन, बे स्पेसिंग और स्टील टनेज

लंबे स्पष्ट स्पैन आम तौर पर राफ्ट की गहराई, कूबड़ आकार, विक्षेपण नियंत्रण आवश्यकताओं और स्टील टन भार को बढ़ाते हैं। चौड़ी बे स्पेसिंग से फ़्रेम की संख्या कम हो सकती है, लेकिन यह शहतीर, गर्ट और फ़्रेम सदस्य के आकार को बढ़ा सकती है। बहुत नजदीक बे स्पेसिंग से कनेक्शन और दुकान में श्रम बढ़ सकता है।

अवधारणा-चरण तुलनाओं को कई ग्रिडों का परीक्षण करना चाहिए। एक आपूर्तिकर्ता डिफ़ॉल्ट उसकी निर्माण लाइन के लिए कुशल हो सकता है, लेकिन मालिक की प्रक्रिया प्रवाह, क्रेन ड्यूटी या भविष्य की विस्तार योजना के लिए नहीं।

गैर-संरचनात्मक लागतें जो निर्णय बदल देती हैं

लागत अंतर अक्सर गैर-संरचनात्मक वस्तुओं द्वारा संचालित होता है। ऊँची-ऊँची परियोजनाएँ अग्निरोधक, लिफ्ट, सीढ़ियाँ, शाफ्ट, राइजर, धुआं नियंत्रण, अग्रभाग पहुंच, एचवीएसी ज़ोनिंग, स्प्रिंकलर ज़ोनिंग और फिट-आउट के लिए बड़ी लागत ले सकती हैं।

पोर्टल वर्कशॉप की लागत औद्योगिक स्लैब, डॉक, डॉक लेवलर, बड़े दरवाजे, कैनोपी, इन्सुलेशन, वाष्प अवरोध, गटर, डाउनपाइप, संक्षारण कोटिंग्स, छत जल निकासी और क्रेन सिस्टम द्वारा संचालित की जा सकती है।

लिफ़ाफ़ा, छत की पिच, और संक्षेपण लागत

पोर्टल कार्यशालाओं को छत की पिच, छत की जल निकासी, क्लैडिंग, इन्सुलेशन, वाष्प नियंत्रण, थर्मल ब्रेक और वेंटिलेशन के लिए स्पष्ट विशिष्टताओं की आवश्यकता होती है। कई पोर्टल छतें 5°-10° के आसपास पिचों का उपयोग करती हैं, जबकि 5°-20° जैसी व्यापक रेंज का उपयोग जल निकासी, आवरण, हवा, बर्फ और उपस्थिति के आधार पर किया जा सकता है।

यदि जल निकासी कमजोर है तो कम ढलानों से तालाब बनने का खतरा बढ़ जाता है। कोल्ड स्टोरेज, तटीय कार्यशालाओं, रासायनिक वातावरण और उच्च आर्द्रता वाले कारखानों को मजबूत संक्षेपण और संक्षारण योजना की आवश्यकता होती है।

सेब-से-सेब भाव सामान्यीकरण

उद्धरण आइटम	क्या स्पष्ट किया जाना चाहिए	यह निर्णय क्यों बदलता है
दायरा आधार	केवल फ्रेम, स्टील प्लस सेकेंडरी सदस्य, लिफाफा, शेल-एंड-कोर, या टर्नकी पैकेज	कम फ्रेम कीमत अधिकांश भवन मूल्य को बाहर कर सकती है
क्षेत्र का आधार	भवन पदचिह्न, सकल फर्श क्षेत्र, प्रयोग करने योग्य क्षेत्र, या परिचालन क्षेत्र	ऊँची-ऊँची योजनाएँ प्रति सकल वर्ग मीटर सस्ती लग सकती हैं
बहिष्कृत कार्य	नींव, अग्निरोधक, एमईपी समर्थन, जल निकासी, दरवाजे, इन्सुलेशन, क्रेन, मेजेनाइन और कोटिंग्स	गुम आइटम लागत को बाद के परिवर्तन आदेशों में ले जाते हैं
प्रदर्शन का आधार	भार, विक्षेपण सीमा, अग्नि रेटिंग, संक्षारण वर्ग, छत की पिच और कोड मार्ग	अलग-अलग धारणाएं अलग-अलग स्टील टन भार उत्पन्न करती हैं

परिचालन लागत और आरओआई तर्क

जब ऊर्ध्वाधर आंदोलन परिचालन रूप से स्वीकार्य हो तो भूमि लागत बचत उच्च वृद्धि वाले फ्रेम को उचित ठहरा सकती है। एक पोर्टल वर्कशॉप बेहतर आरओआई उत्पन्न कर सकता है जब यह थ्रूपुट, डॉक उपयोग, फोर्कलिफ्ट मार्ग, उपकरण स्थानांतरण, रखरखाव पहुंच और भविष्य की लाइन परिवर्तनों में सुधार करता है।

• कार्यप्रवाह दक्षता के विरुद्ध भूमि दक्षता की तुलना करें।

• मूल्य क्रेन, स्वचालन, एमईपी रूटिंग, और विस्तार भत्ते जल्दी।

• रेट्रोफ़िट के दौरान ऊर्जा उपयोग, रखरखाव बोझ और डाउनटाइम का मूल्यांकन करें।

• केवल स्टील टन भार के बजाय स्वामित्व की कुल लागत का उपयोग करें।

अनुसूची, पूर्वनिर्माण, और निर्माण क्षमता

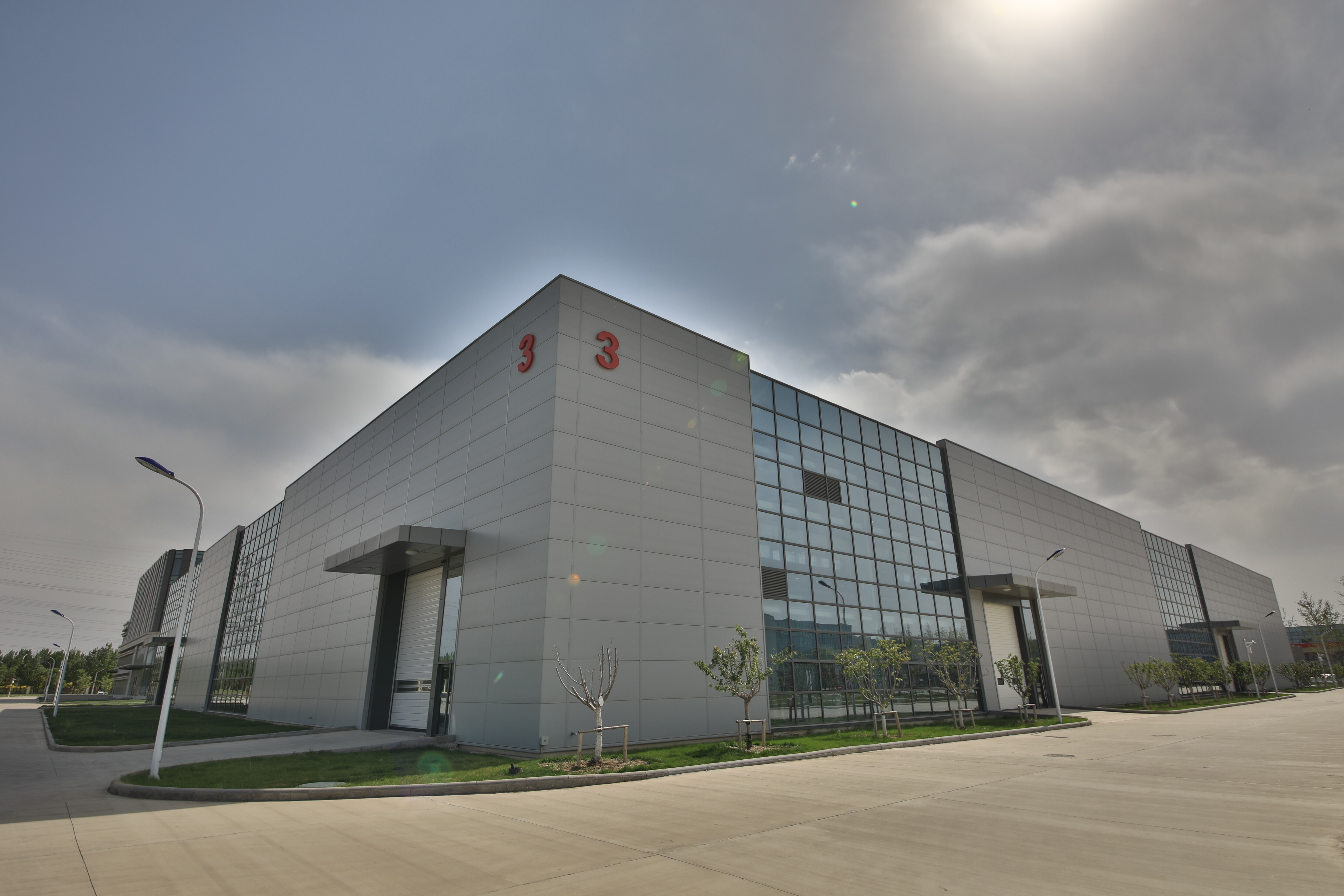

पूर्वनिर्मित इस्पात संरचना के लाभ

ए पूर्वनिर्मित इस्पात संरचना आयामी नियंत्रण, फैक्ट्री क्यूए, सामग्री ट्रेसबिलिटी और साइट उत्पादकता में सुधार कर सकती है। पोर्टल कार्यशालाएँ अक्सर दोहराव से अधिक लाभ प्राप्त करती हैं क्योंकि फ़्रेम, शहतीर, गिर्ट और क्लैडिंग एक सरल इरेक्शन लय का पालन कर सकते हैं।

ऊँचे-ऊँचे फ़्रेमों को भी प्रीफैब्रिकेशन से लाभ होता है, लेकिन समन्वय की तीव्रता अधिक होती है। फ़्लोर डेक, शाफ्ट, अग्रभाग एंकर, अग्निरोधक, सेवा उद्घाटन, सहनशीलता और चरणबद्ध निरीक्षण सही क्रम में जारी किए जाने चाहिए।

निर्माण की जटिलता

पोर्टल निर्माण टेपर्ड राफ्टर्स, हंचेस, पर्लिन्स, गिर्ट्स, ब्रेसिंग, क्रेन ब्रैकेट्स और क्लैडिंग सपोर्ट फ्रेमिंग पर केंद्रित है। हाई-राइज फैब्रिकेशन में मल्टी-लेवल बीम-कॉलम कनेक्शन, कंपोजिट डेक इंटीग्रेशन, स्प्लिस प्लेट्स, स्टिफ़नर, मोमेंट कनेक्शन, ब्रेस्ड कोर और सख्त सहनशीलता नियंत्रण शामिल हैं।

निर्माण अनुक्रम और अनुमोदन समयरेखा

पोर्टल इमारतें आमतौर पर तेजी से घेरती हैं और पहले रैकिंग, मशीनरी और एमईपी स्थापना की अनुमति दे सकती हैं। ऊँचे-ऊँचे फ़्रेमों को ड्राई-इन से पहले अधिक क्रेन चक्र, फ़्लोर-दर-फ़्लोर अनुक्रमण, अस्थायी स्थिरता योजना और व्यापार समन्वय की आवश्यकता होती है।

अनुमोदन की समय-सीमा भी भिन्न हो सकती है। ऊंची इमारतों वाली परियोजनाओं को आमतौर पर आग की रणनीति, निकास, धुआं नियंत्रण, पहुंच, ऊर्ध्वाधर परिवहन और मिश्रित अधिभोग के लिए भारी समीक्षा का सामना करना पड़ता है। पोर्टल कार्यशालाओं को अभी भी हवा, बर्फ, जल निकासी, अग्नि पृथक्करण, पर्यावरण और औद्योगिक संचालन जांच की आवश्यकता है।

विशिष्ट परियोजना वितरण चरण

• परिचालन संक्षिप्त और व्यवहार्यता लेआउट तैयार करें।

• पोर्टल, उच्च-वृद्धि और संकर संरचनात्मक अवधारणाओं की तुलना करें।

• भू-तकनीकी डेटा, कोड पाथवे और प्रारंभिक भार की पुष्टि करें।

• विस्तृत डिज़ाइन, दुकान के चित्र, अनुमोदन और खरीद को पूरा करें।

• निर्माण करना, वितरित करना, खड़ा करना, निरीक्षण करना, घेरना, फिट करना और कमीशन देना।

इंजीनियरिंग गहराई: किन विशिष्टताओं को सत्यापित करना चाहिए

पोर्टल स्टील वर्कशॉप डिज़ाइन पैरामीटर

पोर्टल वेरिएंट में सममित पिच वाले पोर्टल, मोनो-पिच पोर्टल, लीन-टू पोर्टल, ऑफसेट पोर्टल, मल्टी-स्पैन पोर्टल, बंधे हुए पोर्टल, क्रेन पोर्टल, मेजेनाइन पोर्टल, प्रॉप्ड पोर्टल, टेपर्ड पोर्टल, घुमावदार पोर्टल और ट्रस पोर्टल शामिल हैं। आवश्यक इनपुट में स्पैन, ईव्स की ऊंचाई, बे स्पेसिंग, छत की पिच, क्रेन ड्यूटी, संपार्श्विक भार, सौर भार, हैंगिंग सेवाएं, क्लैडिंग प्रकार और संक्षारण श्रेणी शामिल हैं।

हंचेस चील और रिज पर चरम क्षणों को कम करते हैं और जहां झुकना सबसे अधिक होता है वहां कठोरता बढ़ा देते हैं। प्रारंभिक संदर्भों में ईव्स हंच की लंबाई स्पैन के लगभग 10% और हंच गहराई का लगभग 2% स्पैन का उपयोग किया जा सकता है, लेकिन अंतिम आकार गणना से आना चाहिए।

हाई-राइज़ स्टील फ़्रेम डिज़ाइन पैरामीटर

हाई-राइज़ फ़्रेम डिज़ाइन के लिए परिभाषित फ़्लोर लोडिंग, कंपन सीमा, बहाव सीमा, पार्श्व-प्रणाली चयन, मजबूती की आवश्यकताएं, समग्र फ़्लोर प्रकार और अग्नि प्रतिरोध की आवश्यकता होती है। भारी औद्योगिक उपयोग में उपकरण भार, गतिशील क्रियाएं, कंपन अलगाव, फर्श की समतलता, सामग्री आंदोलन मार्ग और फर्श से फर्श की ऊंचाई की आवश्यकताएं शामिल होती हैं।

निविदा चित्र जमे होने से पहले संरचनात्मक समन्वय में शाफ्ट, सीढ़ियाँ, लिफ्ट, अग्रभाग इंटरफेस, एमईपी प्रवेश, अग्निरोधक क्षेत्र, फिट-आउट विभाजन और निर्माण सहनशीलता शामिल होनी चाहिए।

भार, सेवाक्षमता, स्थिरता, और कोड स्पष्टता

प्रस्तावों में मृत भार, जीवित भार, पवन भार, बर्फ भार, भूकंपीय क्रियाएं, क्रेन भार, थर्मल क्रियाएं, आकस्मिक क्रियाएं और निर्माण-चरण भार का उल्लेख होना चाहिए। पोर्टल परियोजनाओं में जहां प्रासंगिक हो वहां छत सेवा भार, निलंबित सेवाएं, छत उपकरण और क्रेन सर्ज या पार्श्व भार भी बताना चाहिए।

कुछ संदर्भ विशिष्ट न्यायालयों में छत पर लगाए गए भार मानों जैसे 0.1–0.25 kN/m² का उपयोग करते हैं, लेकिन प्रोजेक्ट डिज़ाइन को स्थानीय कोड मानों का पालन करना चाहिए। विनिर्देशकों को विक्षेपण सीमा, बहाव सीमा, कंपन मानदंड, पार्श्व-मरोड़ बकलिंग जांच, पतलापन, प्रभावी लंबाई, पी-Δ और पी-δ प्रभाव, ब्रेसिंग पर्याप्तता और अस्थायी स्थिरता को भी सत्यापित करना चाहिए।

बोली पैकेज में एआईएससी 360, आईबीसी, एएससीई, यूरोकोड, राष्ट्रीय अनुबंध, या जहां लागू हो, स्थानीय समकक्षों की पहचान होनी चाहिए। उन्हें एएसडी या एलआरएफडी कार्यप्रणाली, लोड संयोजन, अग्नि डिजाइन विधि, निष्पादन वर्ग, महत्व श्रेणी, एक्सपोजर श्रेणी, भूकंपीय पैरामीटर, संक्षारण वर्ग और कनेक्शन डिजाइन जिम्मेदारी भी बतानी चाहिए।

अवधारणाओं को शॉर्टलिस्ट करने के लिए निर्णय मैट्रिक्स

निर्णय कारक	ऊँचा-ऊँचा स्टील फ्रेम	पोर्टल इस्पात कार्यशाला संरचना	हाइब्रिड विकल्प
अवधि दक्षता	स्टैक्ड बेज़ के लिए सर्वोत्तम; विस्तृत औद्योगिक फर्श देखें	कम ऊंचाई वाले स्पष्ट स्पैन के लिए सर्वोत्तम; चरम अवधि देखें	हॉल प्लस ब्लॉक के लिए सर्वश्रेष्ठ; इंटरफ़ेस लोड देखें
मंजिल गिनती	बहुमंजिला मांग के लिए सर्वोत्तम; ऊर्ध्वाधर रसद देखें	एकल-कहानी उपयोग के लिए सर्वोत्तम; भूमि कवरेज देखें	सबसे अच्छा तब होता है जब समर्थन स्थान अलग-अलग रखे जा सकते हैं
भूमि दक्षता	उच्च; नींव और आग की लागत देखें	तंग स्थानों पर कम; उपलब्ध भूमि पर मजबूत	यदि ज़ोनिंग विभाजित जनता की अनुमति देती है तो संतुलित
घेरने की गति	और धीमा; चरणबद्ध ट्रेड देखें	आमतौर पर तेज़; एंकर बोल्ट की तैयारी देखें	जोनों के बीच अनुक्रमण पर निर्भर करता है
अग्निरोधी लागत	प्रायः उच्चतर; अधिभोग नियम देखें	अक्सर कम; अभी भी कोड पर निर्भर है	उच्च-रेटेड ब्लॉकों को अलग कर सकते हैं
एमईपी जटिलता	उच्चतर; राइजर और शाफ्ट देखें	निचला; छत की सेवाओं और वेंटिलेशन पर नज़र रखें	मध्यम; साझा प्लांट रूटिंग देखें
विस्तार में आसानी	ग्रिड और कोर तय होने के बाद और भी सख्त	पार्श्व में खण्ड जोड़कर आसान है	यदि विस्तार जोड़ों की योजना बनाई जाए तो अच्छा है
क्रेन अनुकूलता	संभव; फ़्लोर लॉजिस्टिक्स देखें	सामान्य जब लोड को जल्दी परिभाषित किया जाता है	क्रेन हॉल अलग होने पर मजबूत
कार्यप्रवाह दक्षता	स्टैक्ड कार्यों के लिए अच्छा है; लिफ्ट की बाधाओं को देखें	क्षैतिज उत्पादन और रसद के लिए मजबूत	मिश्रित परिचालन के लिए अच्छा है
रखरखाव पहुंच	अधिक लंबवत पहुंच योजना की आवश्यकता है	छत, सेवाओं और उपकरणों तक आसान पहुंच	ज़ोन के अनुसार बदलता रहता है
लिफाफा जटिलता	उच्च अग्रभाग और पहुंच की मांग	छत, आवरण, जल निकासी और संघनन जोखिम को बढ़ाते हैं	विभिन्न लिफाफों के बीच विवरण देखें
बुनियाद जोखिम	ऊँचे स्थान पर जहाँ रखे गए भार कमजोर मिट्टी से मिलते हैं	बड़े स्लैब और क्रेन पैड के माध्यम से उठ सकता है	परियोजना विशेष
अनुमोदन जटिलता	आमतौर पर उच्चतर	आमतौर पर कम, लेकिन फिर भी कोड पर निर्भर	मध्यम से उच्च
भविष्य में रेट्रोफ़िट लचीलापन	कोर, शाफ्ट और फर्श क्षमता द्वारा सीमित	यदि खण्ड, आवरण और नींव विस्तार की अनुमति देते हैं तो मजबूत	यदि इंटरफ़ेस जल्दी डिज़ाइन किया गया हो तो मजबूत

स्पैन और सिस्टम चयन गाइड

• छोटे स्पैन और छोटे एक्सटेंशन मोनो-पिच या लीन-टू पोर्टल फ़्रेम के लिए उपयुक्त हो सकते हैं।

• मध्यम एकल-मंजिला औद्योगिक स्पैन अक्सर मानक पिच या पतला पोर्टल के लिए उपयुक्त होते हैं।

• व्यापक क्लियर-स्पैन हॉल को बड़े पतला पोर्टल, बंधे हुए पोर्टल, मल्टी-स्पैन पोर्टल और ट्रस पोर्टल की तुलना करनी चाहिए।

• बिना किसी आंतरिक कॉलम वाले अत्यधिक चौड़े स्पैन के लिए ट्रस या विशेष लंबी-स्पैन प्रणाली की आवश्यकता हो सकती है।

• बहुमंजिला क्षेत्र की मांग में मुख्य हॉल के बगल में एक ऊंचे फ्रेम या हाइब्रिड ब्लॉक का परीक्षण किया जाना चाहिए।

भारित स्कोरिंग विधि

• भूमि की लागत, थ्रूपुट, शेड्यूल, कैपेक्स, विस्तार, अनुपालन जोखिम, रखरखाव और ऊर्जा उपयोग को महत्व दें।

• प्रत्येक सिस्टम को परिचालन संक्षिप्त के विरुद्ध स्कोर करें, सामान्य भवन प्रकार के विरुद्ध नहीं।

• विभिन्न व्यावसायिक मामलों, जैसे गोदाम संचालक और शहरी निर्माता, के लिए अलग-अलग स्कोर चलाएँ।

• किसी भी विकल्प को अस्वीकार करें जो पूंजीगत व्यय लक्ष्यों को पूरा करता है लेकिन वर्कफ़्लो, भविष्य की क्रेन या विस्तार को अवरुद्ध करता है।

कार्यान्वयन जोखिम और उन्हें कैसे कम करें

पोर्टल स्टील वर्कशॉप संरचनाओं के लिए विशिष्ट जोखिम

जब स्पैन कुशल सीमा से आगे बढ़ जाते हैं, ईव्स की ऊंचाई बढ़ जाती है, या भविष्य के भार छोड़ दिए जाते हैं, तो पोर्टल सिस्टम अपना लागत लाभ खो सकते हैं। सामान्य चूक में क्रेन ड्यूटी, निलंबित सेवाएं, सौर पैनल, भविष्य के मेजेनाइन, छत के उपकरण, बड़े दरवाजे और अतिरिक्त क्रेन क्षमता शामिल हैं।

आर्द्र, प्रशीतित, तटीय, रासायनिक, या खराब इंसुलेटेड कार्यशालाओं में संक्षेपण और संक्षारण की भी प्रारंभिक योजना की आवश्यकता होती है। कम ढलान वाली छतों पर कमजोर जल निकासी लंबे समय तक रिसाव और रखरखाव की समस्या पैदा कर सकती है।

हाई-राइज़ स्टील फ्रेम्स के लिए विशिष्ट जोखिम

उच्च वृद्धि वाले जोखिमों में बहाव, कंपन, मजबूती, अग्निरोधक लागत, अनुमोदन में देरी और देर से लेआउट परिवर्तन शामिल हैं। एक बार कोर, शाफ्ट, कॉलम और लेटरल सिस्टम ठीक हो जाने के बाद, प्रक्रिया परिवर्तन महंगे हो जाते हैं।

वर्टिकल लॉजिस्टिक्स भी विनिर्माण दक्षता को कम कर सकता है। माल लिफ्ट, रैंप, कन्वेयर और स्टेजिंग ज़ोन का आकार केवल कोड अनुपालन के लिए ही नहीं, बल्कि वास्तविक थ्रूपुट के लिए भी होना चाहिए।

खरीद और गुणवत्ता जोखिम

फैब्रिकेटर, इरेक्टर, इंजीनियर, सामान्य ठेकेदार और क्लैडिंग आपूर्तिकर्ता के बीच अस्पष्ट दायरा विभाजन विवाद पैदा करता है। आपूर्तिकर्ता बेमेल एक और जोखिम है। एक गोदाम विशेषज्ञ उच्च ऊंचाई वाले काम के लिए उपयुक्त नहीं हो सकता है, जबकि एक उच्च ऊंचाई वाला ठेकेदार एक साधारण कार्यशाला को अधिक जटिल बना सकता है।

गुणवत्ता दस्तावेजों में वेल्डिंग, बोल्टिंग, कोटिंग, फायरप्रूफिंग, आयामी सहनशीलता, सामग्री ट्रेसबिलिटी और निरीक्षण होल्ड पॉइंट शामिल होने चाहिए।

जोखिम न्यूनीकरण चेकलिस्ट

• योजनाबद्ध संरचनात्मक डिजाइन से पहले परिचालन संक्षिप्त को फ्रीज करें।

• फ़्रेम लागत की तुलना करने से पहले भू-तकनीकी डेटा की पुष्टि करें।

• मूल्य निर्धारण से पहले क्रेन भार, मेज़ानाइन भत्ते, सौर भार और एमईपी संपार्श्विक भार को परिभाषित करें।

• पुरस्कार से पहले कनेक्शन विवरण, ब्रेसिंग लेआउट, कोटिंग्स, अग्नि रणनीति, जल निकासी और विस्तार भत्ते की समीक्षा करें।

• अवधारणा डिजाइन, विस्तृत डिजाइन, दुकान ड्राइंग अनुमोदन, निर्माण, वितरण, निर्माण और अंतिम निरीक्षण के दौरान मील के पत्थर की समीक्षाओं का उपयोग करें।

जब प्रत्येक विकल्प जीतता है

एक पोर्टल स्टील वर्कशॉप संरचना कब चुनें

• इमारत मुख्य रूप से एक मंजिला है और इसमें व्यापक स्पष्ट विस्तार की आवश्यकता है।

• फोर्कलिफ्ट प्रवाह, डॉक एक्सेस, ओवरहेड दरवाजे और उपकरण आंदोलन लेआउट को संचालित करते हैं।

• संलग्न करने की गति और कम समन्वय जटिलता प्राथमिकताएं हैं।

• यह सुविधा वेयरहाउसिंग, लॉजिस्टिक्स, वर्कशॉप या लाइट मैन्युफैक्चरिंग का काम करती है।

• खण्ड जोड़कर भविष्य में क्षैतिज विस्तार की संभावना है।

• क्रेन लोड के बारे में पहले ही पता चल जाता है और यह किफायती पोर्टल सीमा के भीतर रहता है।

जब एक हाई-राइज स्टील फ्रेम चुनें

• भूमि महँगी है, विवश है, या नियोजन सीमाओं द्वारा नियंत्रित है।

• कार्यक्रम में सभी मंजिलों पर उत्पादन, कार्यालय, पार्किंग, उपयोगिताएँ, भंडारण या प्रयोगशालाएँ शामिल हैं।

• वर्टिकल सर्कुलेशन को बड़े उत्पादकता नुकसान के बिना नियंत्रित किया जा सकता है।

• मालिक को विस्तृत उत्पादन हॉल के बजाय कॉम्पैक्ट शहरी क्षमता की आवश्यकता है।

कब हाइब्रिड या वैकल्पिक सिस्टम चुनें

• एक मेज़ानाइन पोर्टल पूर्ण उच्च-वृद्धि जटिलता के बिना क्षेत्र के लक्ष्यों को पूरा कर सकता है।

• एक ट्रस पोर्टल बहुत लंबी अवधि के लिए अधिक कुशल है।

• एक प्रॉप्ड पोर्टल स्वीकार्य है क्योंकि आंशिक आंतरिक कॉलम संचालन को बाधित नहीं करते हैं।

• एक बहुमंजिला कार्यालय या उपयोगिता ब्लॉक एकल-मंजिला प्रोडक्शन हॉल के बगल में बैठ सकता है।

• जटिल ज्यामिति या असामान्य लंबी अवधि की छत की मांग के लिए ग्रिड या स्पेस फ्रेम छत की आवश्यकता होती है।

इस्पात संरचना इंजीनियरिंग के लिए विक्रेता मूल्यांकन चेकलिस्ट

अंतिम मूल्य निर्धारण से पहले पूछे जाने वाले प्रश्न

• कौन सी संरचनात्मक प्रणाली मानी गई है, और यह इस परियोजना के लिए कुशल क्यों है?

• क्या प्रस्ताव हाई-राइज फ्रेम, पोर्टल फ्रेम, ट्रस पोर्टल, ग्रिड संरचना या हाइब्रिड सिस्टम पर आधारित है?

• कौन से भार, कोड, अग्नि रेटिंग, विक्षेपण सीमा और संक्षारण वर्ग शामिल हैं?

• क्या भविष्य की क्रेनें, मेजेनाइन, सौर पैनल, हैंगिंग सेवाएँ और विस्तार खण्ड शामिल हैं?

• क्या निर्माण विधि और अस्थायी स्थिरता दृष्टिकोण ग्रहण किया जाता है?

• कनेक्शन डिज़ाइन और मुद्रांकित गणना के लिए कौन जिम्मेदार है?

• आपूर्तिकर्ता की कीमत से क्या बाहर रखा गया है?

अनुरोध करने के लिए दस्तावेज़

• सामान्य व्यवस्था चित्र और प्रारंभिक गणना।

• लोड शेड्यूल, कनेक्शन दर्शन, एंकर बोल्ट लेआउट और फाउंडेशन प्रतिक्रियाएं।

• निर्माण विधि विवरण और निर्माण क्यूए योजना।

• वेल्डिंग, बोल्टिंग, कोटिंग और अग्निरोधक निरीक्षण योजनाएँ।

• क्लैडिंग, इन्सुलेशन, वाष्प-नियंत्रण, और छत-जल निकासी विनिर्देश।

• क्रेन, मेजेनाइन, ऑफिस पॉड, रोलर दरवाजे, गटर, डाउनपाइप और एक्सेस सिस्टम के लिए स्पष्ट समावेशन।

वाणिज्यिक लाल झंडे

• कोई निर्दिष्ट डिज़ाइन मानक या लोड अनुमान नहीं।

• प्रतिक्रियाओं, विक्षेपण सीमाओं या सेवाक्षमता स्पष्टीकरण के बिना अवास्तविक रूप से कम स्टील टन भार।

• अग्निरोधक, जल निकासी, अस्थायी कार्य, कोटिंग्स, इन्सुलेशन, या ऊर्ध्वाधर परिवहन के लिए अनुपलब्ध बहिष्करण।

• प्राथमिक कनेक्शन अस्पष्ट रूप से वर्णित हैं या अनुपयुक्त प्रकाश-गेज फिक्सिंग विधियों पर निर्भर हैं।

• समान पूर्ण परियोजनाओं या प्रलेखित क्यूए रिकॉर्ड का कोई सबूत नहीं।

• कोई स्पष्ट आपूर्तिकर्ता पृष्ठभूमि, परियोजना इतिहास या नहीं निर्माता प्रोफ़ाइल । उचित परिश्रम के लिए

निष्कर्ष

कोई भी प्रणाली सार्वभौमिक रूप से बेहतर नहीं है। पोर्टल कार्यशाला संरचनाएं आमतौर पर क्षैतिज औद्योगिक प्रवाह, स्पष्ट स्पैन और तेज़ वितरण का समर्थन करती हैं। जब भूमि की लागत, योजना सीमा, या स्टैक्ड मिश्रित उपयोग उच्च संरचनात्मक, अग्नि, एमईपी और समन्वय जटिलता को उचित ठहराते हैं तो ऊंचे स्टील फ्रेम मजबूत विकल्प बन जाते हैं।

• प्रोजेक्ट टीम को वर्कफ़्लो, अवधि, ऊंचाई, क्रेन और विस्तार को कवर करते हुए एक पेज का डिज़ाइन संक्षिप्त तैयार करना चाहिए।

• प्रोजेक्ट टीम को जहां संभव हो, पोर्टल, हाई-राइज़ और हाइब्रिड विकल्पों के लिए अवधारणा योजनाओं का अनुरोध करना चाहिए।

• प्रोजेक्ट टीम को स्कोप, कोड, लोड, फायर रेटिंग और लिफाफा धारणाओं के लिए प्रत्येक कोटेशन को सामान्य बनाना चाहिए

• प्रोजेक्ट टीम को स्वामित्व की कुल लागत की तुलना करनी चाहिए, न कि केवल स्टील टन भार या इकाई मूल्य की

• परियोजना टीम को गणना, संदर्भ, क्यूए दस्तावेज़ और इसी तरह के परियोजना साक्ष्य के माध्यम से आपूर्तिकर्ताओं को पूर्व-योग्य बनाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: स्टील संरचना निर्माण में कौन सा सस्ता है: एक ऊंचा स्टील फ्रेम या एक पोर्टल स्टील वर्कशॉप संरचना?

उ: एकल-कहानी औद्योगिक उपयोग के लिए पोर्टल कार्यशालाएँ अक्सर सस्ती होती हैं। अंतिम लागत अभी भी भूमि की कीमत, नींव, अग्निरोधक, फर्श सिस्टम, एमईपी स्कोप, क्लैडिंग, इन्सुलेशन, क्रेन और अनुमोदन पर निर्भर करती है। जहां भूमि की लागत या योजना की सीमाएं हावी हों, वहां ऊंची इमारतों को उचित ठहराया जा सकता है।

प्रश्न: स्टील संरचना कारखाने को पोर्टल फ्रेम के बजाय उच्च ऊंचाई वाले स्टील फ्रेम का उपयोग कब करना चाहिए?

उत्तर: जब भूमि सीमित हो, कई मंजिलें परिचालन में व्यवहार्य हों, या कार्यक्रम कार्यालयों, भंडारण, उपयोगिताओं, पार्किंग, या प्रयोगशालाओं के साथ उत्पादन को जोड़ता हो, तो एक कारखाने को ऊंचे ढांचे पर विचार करना चाहिए। वर्टिकल लॉजिस्टिक्स को भूमि की बचत से अधिक थ्रूपुट को कम नहीं करना चाहिए।

प्रश्न: पोर्टल स्टील वर्कशॉप संरचना के लिए आमतौर पर कौन सा स्पैन कुशल होता है?

उत्तर: कई वेयरहाउस पोर्टल फ़्रेम 9-36 मीटर के आसपास गिरते हैं, जिनमें व्यापक इंजीनियरिंग रेंज संभव है। दक्षता बे स्पेसिंग, छत लोडिंग, ईव्स ऊंचाई, क्रेन ड्यूटी, विक्षेपण सीमा, क्लैडिंग, हवा, बर्फ, भूकंपीय मांग और शासी स्थानीय कोड पर निर्भर करती है।

प्रश्न: पोर्टल फ़्रेम और ट्रस पोर्टल फ़्रेम के बीच क्या अंतर है?

ए: एक मानक पोर्टल फ्रेम कठोर बीम-कॉलम क्रिया पर निर्भर करता है। एक ट्रस पोर्टल बड़े स्पैन प्राप्त करने या सदस्य के वजन को कम करने के लिए त्रिकोणीय राफ्टर्स या छत ट्रस का उपयोग करता है। ट्रस पोर्टल बहुत विस्तृत औद्योगिक हॉल, हैंगर या भारी छत की मांग के अनुरूप हो सकते हैं।

प्रश्न: क्या पूर्वनिर्मित इस्पात संरचना का निर्माण हमेशा तेज़ होता है?

उत्तर: यह अक्सर निर्माण और निर्माण को छोटा कर देता है, लेकिन कुल परियोजना अवधि अभी भी अनुमोदन, नींव, एंकर बोल्ट सटीकता, दुकान ड्राइंग रिलीज, सामग्री खरीद, निरीक्षण, मौसम, साइट लॉजिस्टिक्स और एमईपी समन्वय पर निर्भर करती है।

प्रश्न: क्या एक पोर्टल स्टील वर्कशॉप संरचना क्रेन या मेजेनाइन का समर्थन कर सकती है?

उत्तर: हाँ, यदि उन भारों को शुरू से ही इंजीनियर किया गया हो। मूल्य निर्धारण और निर्माण से पहले क्रेन क्षमता, कर्तव्य चक्र, वृद्धि भार, स्तंभ प्रतिक्रिया, मेजेनाइन लाइव लोड, कंपन, फर्श प्रदर्शन और भविष्य के विस्तार भत्ते को शामिल किया जाना चाहिए।

प्रश्न: इस्पात संरचना कार्यशाला उद्धरणों की तुलना करते समय सबसे बड़ी गलती क्या है?

उत्तर: सबसे बड़ी गलती गुंजाइश को सामान्य किए बिना कीमत की तुलना करना है। आपूर्तिकर्ता का चयन करने से पहले खरीदारों को लोड, कोड, अग्नि रेटिंग, नींव, ब्रेसिंग, कोटिंग्स, क्लैडिंग, इन्सुलेशन, दरवाजे, क्रेन, मेजेनाइन, जल निकासी, कनेक्शन विवरण और डिजाइन जिम्मेदारी की पुष्टि करनी चाहिए।
