Đối với hầu hết các dự án công nghiệp, sự lựa chọn tốt hơn không phải là tòa nhà sử dụng nhiều thép hơn hoặc trông cao cấp hơn. Cấu trúc nhà xưởng thép cổng thông tin thường phù hợp với sản xuất, lưu trữ và hậu cần một tầng, trong khi khung thép cao tầng phù hợp với đất đai đắt tiền, xếp chồng theo chiều dọc hoặc không gian sử dụng hỗn hợp. Cả hai hệ thống đều sử dụng thép, nhưng chúng giải quyết các vấn đề kinh doanh khác nhau về sử dụng đất, quy trình sản xuất, hiệu quả kết cấu, phê duyệt và chi phí dài hạn.
Việc chọn sai hệ thống có thể làm tăng trọng tải thép, nền móng, khả năng chống cháy, độ phức tạp của MEP, thời gian phê duyệt và chi phí trang bị thêm. Chủ nhà so sánh một ngôi nhà nhiều tầng Nhà khung thép cao tầng một tầng Xưởng kết cấu thép hoặc Nhà xưởng kết cấu thép cần một khuôn khổ quyết định chứ không phải những ưu nhược điểm chung chung. Sự so sánh này giải thích logic cấu trúc, động lực chi phí, tiến độ, sự tuân thủ, khả năng xây dựng và rủi ro triển khai cho Xây dựng kết cấu thép . Nó cũng cho thấy khi nào các tùy chọn kết hợp xứng đáng được kiểm tra ý tưởng trước khi định giá cuối cùng.
Kết cấu nhà xưởng bằng thép dạng cổng thông tin thường được sử dụng trong công nghiệp một tầng cần nhịp rộng, vách ngăn nhanh, lắp dựng đơn giản và độ phức tạp tổng thể thấp hơn.
Khung thép cao tầng thường giành chiến thắng khi đất đai hạn chế, việc xếp chồng theo chiều dọc có thể chấp nhận được hoặc cần không gian sử dụng hỗn hợp.
Khoảng cách chi phí thực tế được thúc đẩy ít hơn bởi trọng lượng thép tiêu chuẩn và nhiều hơn nữa bởi nền móng, mức độ chống cháy, hệ thống sàn, lưu thông dọc, hiệu suất đường bao, định tuyến MEP và phê duyệt.
Khung cổng thường tiết kiệm nhất trong phạm vi chiều cao và nhịp công nghiệp thực tế; nhịp rất dài, cần cẩu hạng nặng hoặc tầng lửng trong tương lai có thể đẩy thiết kế về phía khung nặng hơn, cổng giàn hoặc hệ thống hybrid.
Một danh sách rút gọn đáng tin cậy nên bắt đầu với các yêu cầu về quy trình, nhịp và chiều cao, yêu cầu về quy định về gió-địa chấn-cháy cục bộ, khả năng tiếp xúc với sự ăn mòn và chiến lược mở rộng.
Khung thép nhà cao tầng là hệ thống nhà nhiều tầng được hình thành bởi các cột, dầm, hệ sàn thép và hệ chịu lực ngang. Các mục đích sử dụng điển hình bao gồm các tòa nhà công nghiệp đô thị, các tổ hợp công nghiệp-văn phòng, kết cấu bãi đỗ xe, tòa nhà thương mại, sản xuất xếp chồng theo chiều dọc và kho lưu trữ đa cấp.
Các lựa chọn khung phổ biến bao gồm khung chịu mô men, khung giằng, hệ thống sàn bê tông thép composite và khung thép kết hợp với lõi bê tông hoặc tường cắt. Sự sắp xếp cuối cùng phụ thuộc vào chiều cao, tải trọng sàn, nhu cầu địa chấn, khả năng tiếp xúc với gió, mức độ cháy và sức chứa.
Hệ thống này không phải là một khung cổng cao hơn. Nó phải quản lý tải trọng trọng lực tích lũy, độ trôi giữa các tầng, độ rung, độ bền, lối ra, trục, khả năng chống cháy và phân phối MEP theo chiều dọc. Những yêu cầu đó tạo ra nhiều giao diện thiết kế hơn trước khi bắt đầu chế tạo.
Kết cấu nhà xưởng thép cổng là một khung cứng thấp tầng được làm từ các cột và xà thép với các mái hiên và kết nối sườn núi chịu mô-men xoắn. Nó được sử dụng rộng rãi cho các nhà xưởng, nhà kho, nhà kho hậu cần, nhà chứa máy bay, công trình nông nghiệp và cơ sở sản xuất nhẹ.
Đường dẫn tải là trực tiếp. Các khung chính chịu tải trọng dọc và ngang, giằng dọc giúp ổn định tòa nhà, xà gồ và dầm chuyển tải trọng của mái và tường trở lại khung chính. Mái hiên và mái hiên thường cải thiện độ cứng ở những nơi mômen uốn đạt đỉnh.
Nhiều nhịp nhà kho thương mại rơi vào khoảng 9–36 m, trong khi có thể có phạm vi thiết kế rộng hơn. Các tài liệu tham khảo kỹ thuật thường hiển thị các khung cổng có nhịp khoảng 15–50 m, khoảng cách các gian 6–8 m, độ dốc mái 5°–10° và chiều cao thông thủy khoảng 8–18 m. Tính khả thi cuối cùng vẫn phụ thuộc vào tải trọng cục bộ, khoảng cách giữa các gian, chiều cao mái hiên, nhiệm vụ của cần cẩu, thiết bị trên mái và tiêu chuẩn quản lý.
Khung nhà thông thường: Là loại khung thép dầm cột có bố cục linh hoạt, phổ biến ở văn phòng, chung cư, nhà cao tầng và nhà hỗn hợp.
Khung cổng: Khung cứng thấp tầng được tối ưu hóa cho các khu vực sàn rộng, thoáng và các khu công nghiệp lặp đi lặp lại.
Kết cấu giàn: Một hệ thống tam giác được sử dụng cho cầu, tháp, mái lớn và hội trường có nhịp lớn.
Khung lưới hoặc không gian: Mạng thành viên hai chiều hoặc ba chiều được sử dụng cho sân vận động, phòng triển lãm, sảnh và mái nhà phức hợp.
Phân loại này ngăn chặn một lỗi giá phổ biến. Không nên so sánh báo giá khung cổng thông tin với mái kèo, mái lưới hoặc báo giá khung nhiều tầng như thể chúng mô tả cùng một sản phẩm.
Khung cổng tiêu chuẩn dựa vào hoạt động cột dầm cứng nhắc. Cổng giàn sử dụng các vì kèo hình tam giác hoặc vì kèo mái để đạt được các nhịp rộng hơn với hiệu quả cấu kiện tốt hơn. Nó có thể phù hợp với nhà chứa máy bay, phòng hậu cần rất rộng hoặc các dự án có độ sâu kèo cổng trở nên quá mức.
Khung nhà cao tầng được chọn cho diện tích thẳng đứng, không phải cho nền kinh tế thông tầng một tầng. Khung lưới hoặc khung không gian chỉ được đưa vào cuộc thảo luận khi hình dạng mái nhà, cách sử dụng lắp ráp công cộng hoặc nhu cầu về nhịp cực cao biện minh cho nó.
Quyết định nên bắt đầu với bản tóm tắt hoạt động. Số tầng yêu cầu, chiều cao thông thủy, nhịp thông suốt, tầng lửng, tải trọng cần cẩu, bố trí bến tàu, khoảng trống thiết bị và chiều dài dây chuyền sản xuất đều ảnh hưởng đến hệ thống kết cấu.
Chế độ lưu trữ: kệ pallet, lưu trữ số lượng lớn, thiết bị nặng, lưu trữ tự động hoặc xử lý vật liệu theo chiều dọc.
Quy trình làm việc: luân chuyển xe nâng, tuyến đường AGV, đường băng tải, trình tự chất hàng lên xe tải và tính liên tục của dây chuyền sản xuất.
Nhu cầu tách biệt: khu vực sạch sẽ, khu vực ồn ào, quy trình nóng, công việc độc hại, văn phòng và không gian dành cho nhân viên.
Chiến lược mở rộng: thêm vịnh, một phần tầng hai, thiết bị nặng hơn, tấm pin mặt trời, cần cẩu bổ sung hoặc nhà máy MEP trong tương lai.
Tỷ lệ lô đất, khoảng lùi, hình dạng đất không đồng đều, làn đường cứu hỏa, sân đỗ xe tải, hành lang tiện ích, hệ thống thoát nước, đường vào và bán kính quay vòng có thể thay đổi câu trả lời. Giá đất đô thị có thể hỗ trợ kế hoạch xây dựng nhà cao tầng Đất ở ngoại ô hoặc nông thôn thường phù hợp cho bố cục một tầng rộng.
Khả năng chịu lực của đất và mực nước ngầm là những yếu tố chi phí chính. Đất yếu có thể ảnh hưởng đến tải trọng cột xếp chồng lên nhau trong các tòa nhà cao tầng, trong khi dấu chân cổng lớn có thể làm tăng diện tích tấm, chiều dài thoát nước và độ chạy của móng.
Đường dẫn mã phải được xác định trước khi định giá. Nhiều dự án ở Bắc Mỹ tham khảo AISC, IBC và ASCE. Nhiều dự án châu Âu và quốc tế tham khảo Eurocode, phụ lục quốc gia và các quy tắc công nghiệp địa phương.
Phải nêu rõ mức độ cháy, khoảng cách thoát ra, ngăn cách, kiểm soát khói, khả năng tiếp cận xe cứu hỏa, loại địa chấn, khả năng tiếp xúc với gió, tải trọng tuyết, lớp ăn mòn, cường độ mưa, độ ẩm và nguy cơ ngưng tụ. Thiếu các giả định thường trở thành mệnh lệnh thay đổi.
Các tiêu chí thương mại bao gồm chi phí vốn mục tiêu, ngày bàn giao bắt buộc, mô hình mua sắm, rủi ro thay đổi đơn hàng có thể chấp nhận được, khả năng bảo trì, giá trị bán lại và tính linh hoạt trong việc tái sử dụng. Việc mua sắm có thể bao gồm từ việc chỉ cung cấp khung cho đến giao hàng chìa khóa trao tay với đầy đủ Trách nhiệm kỹ thuật kết cấu thép .
Khung cổng là hệ thống thấp tầng hiệu quả. Mái hiên cứng và các mối nối sườn núi truyền mô men uốn qua khung chính, trong khi hệ giằng dọc giúp ổn định tòa nhà. Các rãnh làm giảm mômen cực đại và cải thiện hiệu suất của thép ở những nơi khung chịu ứng suất lớn nhất.
Khung nhà cao tầng chịu được tải trọng trọng trường sàn xếp chồng lên nhau và các tác động ngang tích lũy lớn hơn. Chúng yêu cầu các vịnh giằng, khung mômen, lõi, tường chịu cắt hoặc hệ thống bên lai. Các hiệu ứng bậc hai, độ trôi, độ rung và độ bền có thể chi phối thiết kế ngay cả khi vượt qua các bước kiểm tra độ bền.
Khung cổng thường có hiệu quả kinh tế cao nhất trong các tòa nhà công nghiệp có nhịp độ rộng, thấp tầng. Nhiều cổng có độ dốc đối xứng hoạt động hiệu quả trong các nhịp công nghiệp vừa phải, với 25–35 m thường xuất hiện dưới dạng khu kinh tế chung trong các tài liệu tham khảo sơ bộ.
Các nhịp rất dài có thể yêu cầu xà nhà sâu hơn, hông nặng hơn, cổng buộc, cổng chống đỡ, cổng giàn hoặc giải pháp nhiều nhịp. Chiều cao mái hiên cao cũng làm tăng khả năng tiếp xúc với gió, kích thước cấu kiện, nhu cầu giằng và độ khó khi lắp dựng.
Khung nhà cao tầng phù hợp với nhu cầu diện tích nhiều tầng. Chúng thường không được chọn vì chi phí thấp nhất trên mỗi mét vuông sàn công nghiệp một tầng trong suốt.
Các tòa nhà cổng thông tin thường cung cấp không gian không bị cản trở, tải hàng trực tiếp, đường đi xe nâng đơn giản, cửa mở lớn và bố trí dây chuyền sản xuất dễ dàng hơn. Máy móc và giá đỡ thường có thể được di dời mà ít bị gián đoạn hơn.
Các tòa nhà cao tầng làm tăng tổng diện tích sàn trên diện tích đất hạn chế. Sự đánh đổi là sự lưu thông theo chiều dọc. Thang máy chở hàng, cầu thang, trục, đường dốc, băng tải và vách ngăn an toàn có thể làm giảm hiệu quả sử dụng nếu quy trình chủ yếu theo chiều ngang.
Khung cổng có thể tạo ra lực đẩy ngang và mô men cơ sở tùy thuộc vào hình học, độ cố định, các bộ phận được buộc và giằng. Khung nhà cao tầng thường tạo ra tải trọng cột tích lũy lớn hơn và giới hạn độ lún chặt chẽ hơn.
Kiểm tra khả năng phục vụ là vấn đề quan trọng trong cả hai hệ thống. Các dự án cổng thông tin phải kiểm soát độ võng của mái, chuyển động của mái hiên, độ lắc lư của khung, độ ổn định của xà gồ, độ ổn định của dầm, hiệu suất giằng và độ đọng của mái. Các dự án cao tầng phải kiểm soát độ trôi giữa các tầng, gia tốc gió, độ rung sàn, hiệu ứng P-Δ và yêu cầu sụp đổ không cân xứng.
Các bộ phận khung chính thường bao gồm cột thép, xà nhà hoặc dầm mái, dầm mái hiên, dầm sườn, tấm đế, bu lông neo và các mặt tiếp xúc của móng. Trường hợp cần có cầu trục thì các giá đỡ, tay đòn, dầm cầu trục, phản lực cột phải được thiết kế ngay từ đầu.
Các bộ phận phụ bao gồm xà gồ, dầm, thanh chống mái hiên, thanh chống võng, giằng mặt bích, khung cửa, khung tán, nẹp mép và các bộ phận đỡ tấm ốp. Những hạng mục này ảnh hưởng đến độ an toàn, độ bền và hiệu suất ốp.
Cần thể hiện rõ ràng giằng mái, giằng tường, giằng cột, giằng cột, giằng lắp dựng tạm thời. Thiếu thanh giằng có thể tạo ra các vấn đề về khả năng sử dụng lâu dài, ngay cả khi khung chính có vẻ phù hợp.
Các kết nối kết cấu chính phải được thiết kế bằng bu lông hoặc kết nối hàn. Hệ thống bu lông cường độ cao có thể cải thiện tốc độ lắp dựng, kiểm tra rõ ràng và sửa đổi trong tương lai. Vít tự khoan hoặc vít tự taro có thể phù hợp với lớp phủ và vật cố định thứ cấp nhẹ, nhưng chúng không được thay thế các kết nối kết cấu chính.
Hồ sơ dự thầu phải nêu rõ cấp bu lông, mô men xoắn hoặc phương pháp căng, kích thước mối hàn, mức độ kiểm tra, trách nhiệm thiết kế kết nối và khả năng chống ăn mòn tại các điểm kết nối.
Hiệu quả chi phí của khung cổng thường đến từ các vịnh lặp đi lặp lại, các bộ phận được tối ưu hóa, ít hệ thống sàn hơn, lắp dựng nhanh hơn và ứng xử ngang thấp tầng đơn giản hơn. Khung nhà cao tầng bổ sung thêm sàn composite, cột và dầm phụ, hệ thống bên chắc chắn hơn, cầu thang, thang máy, khả năng chống cháy, mặt tiền cao hơn và phân phối dịch vụ phức tạp hơn.
Các nhịp thông suốt dài hơn thường làm tăng độ sâu của kèo, kích thước dầm, yêu cầu kiểm soát độ võng và trọng tải thép. Khoảng cách gian rộng hơn có thể làm giảm số lượng khung, nhưng nó có thể tăng kích thước xà gồ, dầm và thành phần khung. Khoảng cách các khoang rất gần nhau có thể tăng cường kết nối và nhân công trong cửa hàng.
So sánh ở giai đoạn khái niệm nên kiểm tra một số lưới. Việc nhà cung cấp vỡ nợ có thể có hiệu quả đối với dây chuyền chế tạo của họ, nhưng không có tác dụng đối với quy trình xử lý của chủ sở hữu, nhiệm vụ của cần cẩu hoặc kế hoạch mở rộng trong tương lai.
Khoảng cách chi phí thường được thúc đẩy bởi các hạng mục phi cấu trúc. Các dự án nhà cao tầng có thể tốn nhiều chi phí hơn cho việc chống cháy, thang máy, cầu thang, trục, ống nâng, kiểm soát khói, lối vào mặt tiền, phân vùng HVAC, phân vùng phun nước và trang trí nội thất.
Chi phí hội thảo cổng thông tin có thể được điều chỉnh bởi các tấm công nghiệp, bến cảng, sàn nâng, cửa lớn, mái che, vật liệu cách nhiệt, rào cản hơi, máng xối, ống dẫn nước, lớp phủ chống ăn mòn, thoát nước trên mái nhà và hệ thống cần cẩu.
Hội thảo cổng thông tin cần có thông số kỹ thuật rõ ràng về độ dốc mái, thoát nước trên mái, tấm ốp, cách nhiệt, kiểm soát hơi, ngắt nhiệt và thông gió. Nhiều mái cổng sử dụng độ dốc khoảng 5°–10°, trong khi phạm vi rộng hơn như 5°–20° có thể được sử dụng tùy thuộc vào hệ thống thoát nước, lớp ốp, gió, tuyết và hình thức bên ngoài.
Độ dốc thấp làm tăng nguy cơ đọng nước nếu hệ thống thoát nước yếu. Kho lạnh, nhà xưởng ven biển, môi trường hóa chất và nhà máy có độ ẩm cao đòi hỏi phải lập kế hoạch chống ngưng tụ và ăn mòn mạnh mẽ hơn.
| Mục trích dẫn | Điều gì phải được làm rõ | Tại sao nó thay đổi quyết định |
Cơ sở phạm vi |
Chỉ khung, thép cộng với các thành phần phụ, vỏ bọc, vỏ và lõi hoặc gói chìa khóa trao tay |
Giá khung thấp có thể loại trừ hầu hết giá trị tòa nhà |
Cơ sở diện tích |
Diện tích tòa nhà, tổng diện tích sàn, diện tích sử dụng hoặc diện tích hoạt động |
Các dự án nhà cao tầng có thể rẻ hơn trên mỗi mét vuông |
Tác phẩm bị loại trừ |
Móng, chống cháy, chống MEP, thoát nước, cửa ra vào, cách nhiệt, cầu trục, gác lửng và lớp phủ |
Các mặt hàng bị thiếu sẽ chuyển chi phí vào các đơn hàng thay đổi sau này |
Cơ sở thực hiện |
Tải trọng, giới hạn độ võng, mức độ cháy, lớp ăn mòn, độ dốc mái và đường dẫn mã |
Các giả định khác nhau tạo ra trọng tải thép khác nhau |
Tiết kiệm chi phí đất đai có thể biện minh cho khung nhà cao tầng khi chuyển động thẳng đứng được chấp nhận trong vận hành. Xưởng cổng thông tin có thể tạo ra ROI tốt hơn khi cải thiện thông lượng, việc sử dụng bến tàu, tuyến đường dành cho xe nâng, di chuyển thiết bị, khả năng tiếp cận bảo trì và thay đổi dây chuyền trong tương lai.
So sánh hiệu quả sử dụng đất với hiệu quả quy trình làm việc.
Cần cẩu giá, tự động hóa, định tuyến MEP và hỗ trợ mở rộng sớm.
Đánh giá việc sử dụng năng lượng, gánh nặng bảo trì và thời gian ngừng hoạt động trong quá trình trang bị thêm.
Sử dụng tổng chi phí sở hữu thay vì chỉ sử dụng trọng tải thép.

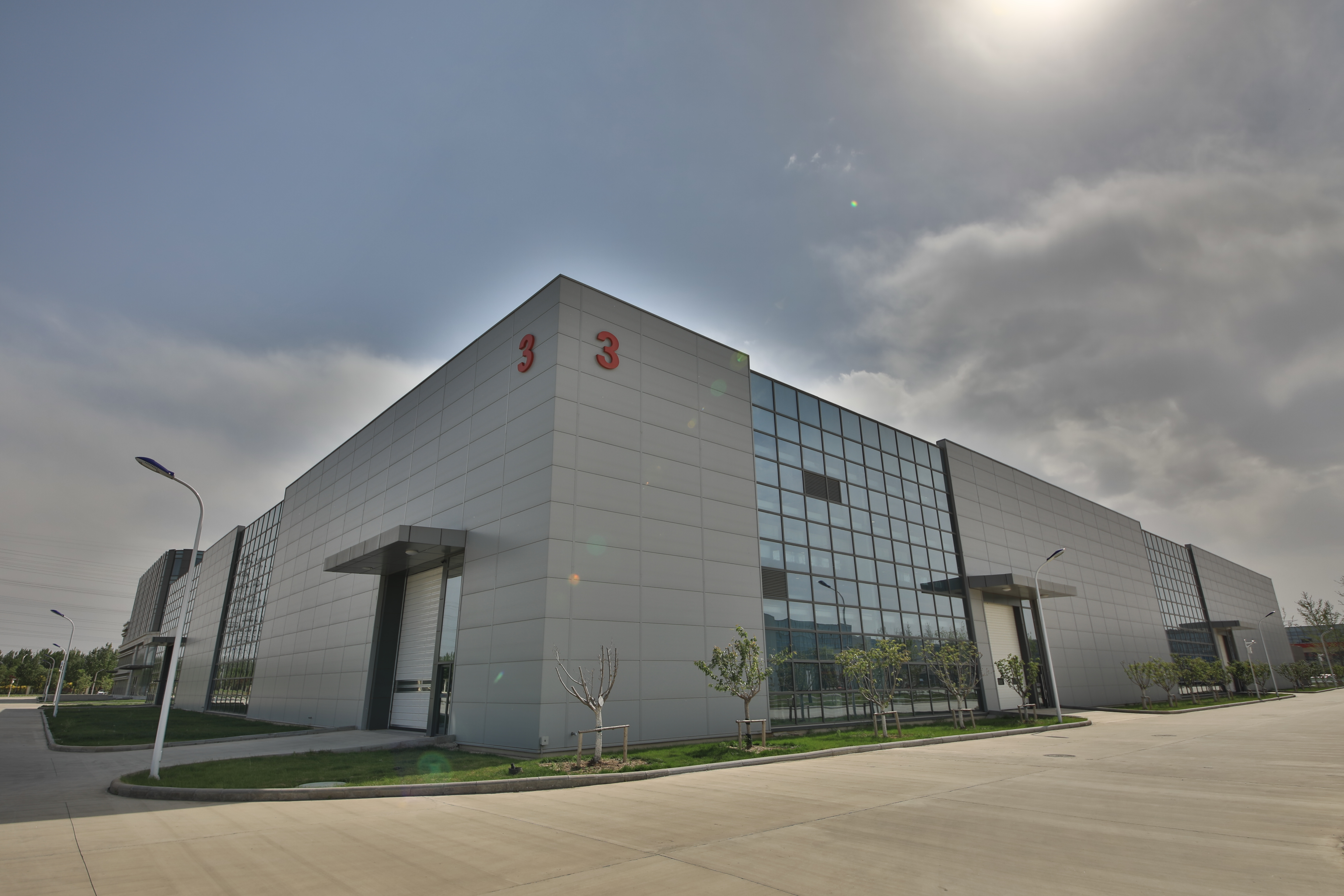

MỘT Kết cấu thép đúc sẵn có thể cải thiện việc kiểm soát kích thước, QA của nhà máy, truy xuất nguồn gốc vật liệu và năng suất tại công trường. Xưởng cổng thông tin thường thu được nhiều lợi ích hơn từ việc lặp lại vì khung, xà gồ, dầm và tấm ốp có thể tuân theo một nhịp độ lắp dựng đơn giản.
Khung nhà cao tầng cũng được hưởng lợi từ việc đúc sẵn nhưng cường độ phối hợp cao hơn. Sàn sàn, trục, neo mặt tiền, chống cháy, lỗ mở dịch vụ, dung sai và kiểm tra theo giai đoạn phải được thực hiện theo đúng trình tự.
Việc chế tạo cổng tập trung vào xà nhà côn, dầm, xà gồ, dầm, giằng, giá đỡ cần trục và khung đỡ tấm ốp. Chế tạo nhà cao tầng bổ sung thêm các kết nối dầm-cột đa cấp, tích hợp sàn composite, tấm nối, nẹp gia cường, kết nối mô-men xoắn, lõi giằng và kiểm soát dung sai chặt chẽ hơn.
Các tòa nhà cổng thường bao quanh nhanh hơn và có thể cho phép lắp đặt giá đỡ, máy móc và MEP sớm hơn. Các khung nhà cao tầng cần nhiều chu kỳ cẩu hơn, sắp xếp theo từng tầng, lập kế hoạch ổn định tạm thời và phối hợp thương mại trước khi sấy khô.
Thời hạn phê duyệt cũng có thể khác nhau. Các dự án cao tầng thường phải đối mặt với sự xem xét nặng nề hơn về chiến lược chữa cháy, lối thoát hiểm, kiểm soát khói, khả năng tiếp cận, vận chuyển theo chiều dọc và tỷ lệ sử dụng hỗn hợp. Hội thảo cổng thông tin vẫn cần kiểm tra gió, tuyết, thoát nước, ngăn lửa, môi trường và vận hành công nghiệp.
Chuẩn bị bố cục tóm tắt hoạt động và tính khả thi.
So sánh các khái niệm kết cấu cổng, nhà cao tầng và kết cấu hỗn hợp.
Xác nhận dữ liệu địa kỹ thuật, đường dẫn mã và tải trọng sơ bộ.
Hoàn thiện thiết kế chi tiết, bản vẽ thi công, phê duyệt và mua sắm.
Chế tạo, cung cấp, lắp đặt, kiểm tra, đóng gói, lắp đặt và vận hành.
Các biến thể cổng thông tin bao gồm cổng nghiêng đối xứng, cổng đơn bước, cổng nghiêng, cổng lệch, cổng nhiều nhịp, cổng buộc, cổng cần trục, cổng lửng, cổng có tựa, cổng côn, cổng cong và cổng giàn. Đầu vào bắt buộc bao gồm nhịp, chiều cao mái hiên, khoảng cách các gian, độ dốc mái, công suất của cần cẩu, tải trọng phụ, tải năng lượng mặt trời, dịch vụ treo, loại tấm ốp và loại ăn mòn.
Cúi xuống làm giảm mô men đỉnh ở mái hiên và sườn núi, đồng thời tăng độ cứng ở những nơi có độ uốn cao nhất. Các tham chiếu sơ bộ có thể sử dụng chiều dài mái hiên khoảng 10% nhịp và chiều sâu mái hiên khoảng 2% nhịp, nhưng kích thước cuối cùng phải được tính toán.
Thiết kế khung nhà cao tầng cần xác định tải trọng sàn, giới hạn rung, giới hạn trôi, lựa chọn hệ thống ngang, yêu cầu về độ chắc chắn, loại sàn composite và khả năng chống cháy. Sử dụng trong công nghiệp nặng bổ sung tải trọng thiết bị, hoạt động động, cách ly rung, độ phẳng của sàn, đường di chuyển vật liệu và yêu cầu về chiều cao từ sàn đến sàn.
Sự phối hợp kết cấu phải bao gồm các trục, cầu thang, thang máy, giao diện mặt tiền, khả năng xuyên MEP, vùng chống cháy, vách ngăn lắp đặt và dung sai xây dựng trước khi đóng băng bản vẽ đấu thầu.
Các đề xuất phải nêu rõ tĩnh tải, hoạt tải, tải trọng gió, tải tuyết, tác động địa chấn, tải trọng cần trục, tác động nhiệt, tác động ngẫu nhiên và tải trọng giai đoạn xây dựng. Các dự án cổng thông tin cũng nên nêu rõ tải trọng dịch vụ trên mái nhà, dịch vụ treo, thiết bị trên mái nhà và tải trọng cần trục hoặc tải trọng ngang nếu có liên quan.
Một số tài liệu tham khảo sử dụng các giá trị tải trọng áp đặt trên mái nhà chẳng hạn như 0,1–0,25 kN/m2 ở các khu vực pháp lý cụ thể, nhưng thiết kế dự án phải tuân theo các giá trị mã địa phương quản lý. Các nhà xác định cũng phải xác minh các giới hạn độ võng, giới hạn trôi dạt, tiêu chí rung động, kiểm tra mất ổn định xoắn ngang, độ mảnh, chiều dài hiệu quả, hiệu ứng P-Δ và P-δ, hệ giằng phù hợp và độ ổn định tạm thời.
Gói thầu phải xác định AISC 360, IBC, ASCE, Eurocode, phụ lục quốc gia hoặc tương đương của địa phương nếu có. Họ cũng nên nêu rõ phương pháp ASD hoặc LRFD, tổ hợp tải trọng, phương pháp thiết kế chữa cháy, cấp thực hiện, loại quan trọng, loại phơi nhiễm, thông số địa chấn, loại ăn mòn và trách nhiệm thiết kế kết nối.
| Yếu tố quyết định | Khung thép cao tầng | Kết cấu nhà xưởng thép cổng thông tin | Tùy chọn kết hợp |
Hiệu quả nhịp |
Tốt nhất cho các vịnh xếp chồng lên nhau; quan sát sàn công nghiệp rộng |
Tốt nhất cho các nhịp thông thoáng thấp tầng; xem nhịp cực độ |
Tốt nhất cho khối Hall Plus; xem giao diện tải |
Số tầng |
Tốt nhất cho nhu cầu nhiều tầng; xem hậu cần dọc |
Tốt nhất để sử dụng một tầng; xem vùng phủ sóng |
Tốt nhất khi các không gian hỗ trợ có thể xếp chồng riêng biệt |
Hiệu quả sử dụng đất |
Cao; theo dõi chi phí nền móng và hỏa hoạn |
Thấp hơn trên các trang web chặt chẽ; mạnh mẽ trên đất sẵn có |
Cân bằng nếu phân vùng cho phép chia khối |
Tốc độ bao vây |
Chậm hơn; xem các giao dịch theo giai đoạn |
Thường nhanh hơn; canh chừng sự sẵn sàng của bu-lông neo |
Phụ thuộc vào trình tự giữa các vùng |
Chi phí chống cháy |
Thường cao hơn; xem quy định về phòng ở |
Thường thấp hơn; vẫn phụ thuộc vào mã |
Có thể cô lập các khối được đánh giá cao hơn |
Độ phức tạp của MEP |
Cao hơn; đồng hồ đứng và trục |
Thấp hơn; xem dịch vụ mái nhà và thông gió |
Vừa phải; xem định tuyến nhà máy được chia sẻ |
Dễ dàng mở rộng |
Khó hơn sau khi lưới và lõi được cố định |
Dễ dàng hơn bằng cách thêm các khoang theo chiều ngang |
Tốt nếu các khe co giãn được lên kế hoạch |
Khả năng tương thích của cần cẩu |
Khả thi; hậu cần sàn canh gác |
Phổ biến khi tải được xác định sớm |
Mạnh mẽ khi sảnh cẩu bị tách ra |
Hiệu quả quy trình làm việc |
Tốt cho các chức năng xếp chồng lên nhau; xem thang máy tắc nghẽn |
Mạnh mẽ cho sản xuất theo chiều ngang và hậu cần |
Tốt cho hoạt động hỗn hợp |
Quyền truy cập bảo trì |
Cần thêm kế hoạch truy cập theo chiều dọc |
Truy cập đơn giản hơn vào mái nhà, dịch vụ và thiết bị |
Thay đổi theo khu vực |
Độ phức tạp của phong bì |
Nhu cầu truy cập và mặt tiền cao hơn |
Rủi ro về mái nhà, tấm ốp, hệ thống thoát nước và ngưng tụ |
Xem chi tiết giữa các phong bì khác nhau |
Rủi ro nền tảng |
Cao nơi tải trọng xếp chồng lên nhau gặp đất yếu |
Có thể vượt qua các tấm lớn và cần cẩu |
Dự án cụ thể |
Độ phức tạp của việc phê duyệt |
Thường cao hơn |
Thường thấp hơn nhưng vẫn phụ thuộc vào mã |
Trung bình đến cao |
Tính linh hoạt trang bị thêm trong tương lai |
Bị giới hạn bởi lõi, trục và công suất sàn |
Mạnh mẽ nếu vịnh, tấm ốp và nền móng cho phép mở rộng |
Mạnh mẽ nếu giao diện được thiết kế sớm |
Các nhịp ngắn và phần mở rộng nhỏ có thể phù hợp với các khung cổng đơn hoặc nghiêng.
Nhịp công nghiệp một tầng vừa phải thường phù hợp với các cổng có độ dốc hoặc hình côn tiêu chuẩn.
Các hội trường có nhịp rõ ràng rộng hơn nên so sánh các cổng hình côn lớn hơn, cổng gắn, cổng nhiều nhịp và cổng giàn.
Các nhịp cực rộng không có cột bên trong có thể yêu cầu hệ thống giàn hoặc hệ thống nhịp dài chuyên dụng.
Nhu cầu khu vực nhiều tầng nên thử nghiệm khung nhà cao tầng hoặc khối kết hợp bên cạnh sảnh chính.
Gán trọng số cho chi phí đất đai, sản lượng, tiến độ, vốn đầu tư, mở rộng, rủi ro tuân thủ, bảo trì và sử dụng năng lượng.
Cho điểm từng hệ thống dựa trên bản tóm tắt vận hành chứ không phải dựa trên loại tòa nhà chung.
Chạy điểm số riêng biệt cho các trường hợp kinh doanh khác nhau, chẳng hạn như nhà điều hành kho hàng và nhà sản xuất đô thị.
Từ chối bất kỳ tùy chọn nào đáp ứng mục tiêu vốn đầu tư nhưng chặn quy trình làm việc, cần cẩu trong tương lai hoặc mở rộng.
Hệ thống cổng có thể mất đi lợi thế về chi phí khi các nhịp phát triển vượt quá phạm vi hiệu quả, chiều cao mái hiên tăng lên hoặc tải trọng trong tương lai bị bỏ qua. Những thiếu sót phổ biến bao gồm nhiệm vụ của cần cẩu, dịch vụ bị đình chỉ, tấm pin mặt trời, tầng lửng trong tương lai, thiết bị trên mái, cửa lớn và công suất cần cẩu bổ sung.
Sự ngưng tụ và ăn mòn cũng cần lập kế hoạch sớm trong các xưởng ẩm ướt, lạnh giá, ven biển, hóa chất hoặc cách nhiệt kém. Hệ thống thoát nước yếu trên mái có độ dốc thấp có thể gây ra các vấn đề rò rỉ và bảo trì lâu dài.
Rủi ro cao tầng bao gồm trôi dạt, rung động, độ bền, chi phí chống cháy, chậm trễ phê duyệt và thay đổi bố cục muộn. Khi lõi, trục, cột và hệ thống bên đã được cố định, việc thay đổi quy trình sẽ trở nên tốn kém.
Hậu cần dọc cũng có thể làm giảm hiệu quả sản xuất. Thang máy, đường dốc, băng tải và khu vực dàn hàng hóa phải có kích thước phù hợp với lưu lượng thực tế chứ không chỉ để tuân thủ quy tắc.
Sự phân chia phạm vi không rõ ràng giữa nhà chế tạo, người lắp dựng, kỹ sư, tổng thầu và nhà cung cấp tấm ốp tạo ra tranh chấp. Nhà cung cấp không phù hợp là một rủi ro khác. Một chuyên gia kho bãi có thể không phù hợp với công việc nhà cao tầng, trong khi một nhà thầu cao tầng có thể phức tạp hóa một xưởng đơn giản.
Tài liệu chất lượng phải bao gồm hàn, bắt vít, sơn, chống cháy, dung sai kích thước, truy xuất nguồn gốc vật liệu và các điểm dừng kiểm tra.
Đóng băng bản tóm tắt hoạt động trước khi thiết kế sơ đồ cấu trúc.
Xác nhận dữ liệu địa kỹ thuật trước khi so sánh chi phí khung.
Xác định tải trọng cần cẩu, phụ cấp tầng lửng, tải năng lượng mặt trời và tải trọng tài sản thế chấp MEP trước khi định giá.
Xem xét chi tiết kết nối, bố trí giằng, lớp phủ, chiến lược chống cháy, thoát nước và cho phép mở rộng trước khi trao giải thưởng.
Sử dụng các đánh giá quan trọng trong quá trình thiết kế ý tưởng, thiết kế chi tiết, phê duyệt bản vẽ thi công, chế tạo, giao hàng, lắp dựng và kiểm tra lần cuối.
Tòa nhà chủ yếu là một tầng và cần có nhịp rộng, thông thoáng.
Luồng xe nâng, lối vào bến tàu, cửa trên cao và chuyển động của thiết bị sẽ thúc đẩy bố cục.
Tốc độ bao vây và độ phức tạp phối hợp thấp hơn là những ưu tiên.
Cơ sở này phục vụ làm kho bãi, hậu cần, nhà xưởng hoặc sản xuất nhẹ.
Có khả năng mở rộng theo chiều ngang trong tương lai bằng cách thêm các vịnh.
Tải trọng cần cẩu được biết sớm và duy trì trong phạm vi cổng thông tin kinh tế.
Đất đai đắt tiền, bị hạn chế hoặc bị kiểm soát bởi các giới hạn quy hoạch.
Chương trình kết hợp sản xuất, văn phòng, bãi đậu xe, tiện ích, kho lưu trữ hoặc phòng thí nghiệm trên các tầng.
Lưu thông dọc có thể được xử lý mà không làm giảm năng suất lớn.
Chủ sở hữu cần năng lực đô thị nhỏ gọn hơn là một xưởng sản xuất rộng.
Cổng gác lửng có thể đáp ứng các mục tiêu khu vực mà không cần đến độ phức tạp cao tầng hoàn toàn.
Cổng giàn hiệu quả hơn trong các nhịp rất dài.
Cổng thông tin được hỗ trợ có thể được chấp nhận vì một phần cột bên trong không làm gián đoạn hoạt động.
Văn phòng nhiều tầng hoặc khu tiện ích có thể nằm cạnh sảnh sản xuất một tầng.
Mái nhà dạng lưới hoặc khung không gian là cần thiết cho những mái nhà có hình dạng phức tạp hoặc nhu cầu mái có nhịp dài bất thường.
Hệ thống kết cấu nào được giả định và tại sao nó lại hiệu quả đối với dự án này?
Đề xuất dựa trên khung nhà cao tầng, khung cổng, cổng giàn, cấu trúc lưới hay hệ thống kết hợp?
Những tải trọng, mã số, mức độ cháy, giới hạn độ võng và lớp ăn mòn nào được bao gồm?
Có bao gồm cần cẩu, gác lửng, tấm pin mặt trời, dịch vụ treo và khoang mở rộng trong tương lai không?
Phương pháp lắp dựng và phương pháp ổn định tạm thời nào được giả định?
Ai chịu trách nhiệm thiết kế kết nối và tính toán đóng dấu?
Những gì được loại trừ khỏi giá của nhà cung cấp?
Bản vẽ bố trí chung và tính toán sơ bộ.
Lịch trình tải trọng, nguyên lý kết nối, cách bố trí bu lông neo và phản lực của nền móng.
Tuyên bố phương pháp lắp dựng và kế hoạch QA chế tạo.
Kế hoạch kiểm tra hàn, bắt vít, sơn phủ và chống cháy.
Các thông số kỹ thuật về tấm ốp, cách nhiệt, kiểm soát hơi nước và thoát nước trên mái nhà.
Các thành phần được làm rõ cho cần cẩu, gác lửng, khoang văn phòng, cửa cuốn, máng xối, ống dẫn nước và hệ thống truy cập.
Không có tiêu chuẩn thiết kế hoặc giả định tải trọng nào được nêu.
Trọng tải thép thấp một cách phi thực tế mà không có phản ứng, giới hạn độ võng hoặc giải thích về khả năng sử dụng.
Thiếu các ngoại lệ đối với chống cháy, thoát nước, công trình tạm thời, lớp phủ, cách nhiệt hoặc vận chuyển theo chiều dọc.
Các kết nối sơ cấp được mô tả mơ hồ hoặc dựa vào các phương pháp cố định thước đo ánh sáng không phù hợp.
Không có bằng chứng về các dự án đã hoàn thành tương tự hoặc hồ sơ QA được ghi lại.
Không có lý lịch rõ ràng về nhà cung cấp, lịch sử dự án hoặc hồ sơ nhà sản xuất để thẩm định.
Không có hệ thống nào tốt hơn trên toàn cầu. Cấu trúc nhà xưởng cổng thông tin thường hỗ trợ dòng công nghiệp theo chiều ngang, nhịp độ rõ ràng và giao hàng nhanh hơn. Khung thép cao tầng trở thành những lựa chọn mạnh mẽ hơn khi chi phí đất đai, giới hạn quy hoạch hoặc sử dụng hỗn hợp xếp chồng lên nhau khiến cho độ phức tạp về kết cấu, hỏa hoạn, MEP và phối hợp cao hơn.
Nhóm dự án nên chuẩn bị bản tóm tắt thiết kế một trang bao gồm quy trình làm việc, nhịp, chiều cao, cần cẩu và mở rộng.
Nhóm dự án nên yêu cầu các sơ đồ ý tưởng cho các phương án cổng thông tin, nhà cao tầng và kết hợp nếu khả thi.
Nhóm dự án nên bình thường hóa mọi báo giá về phạm vi, mã số, tải trọng, mức độ cháy và các giả định về đường bao
Nhóm dự án nên so sánh tổng chi phí sở hữu, không chỉ trọng tải thép hay đơn giá
Nhóm dự án nên sơ tuyển các nhà cung cấp thông qua tính toán, tài liệu tham khảo, tài liệu QA và bằng chứng dự án tương tự.
Đáp: Hội thảo cổng thông tin thường rẻ hơn khi sử dụng trong công nghiệp một tầng. Chi phí cuối cùng vẫn phụ thuộc vào giá đất, nền móng, hệ thống chống cháy, hệ thống sàn, phạm vi MEP, tấm ốp, lớp cách nhiệt, cần cẩu và phê duyệt. Việc xây dựng nhà cao tầng có thể hợp lý khi chi phí đất đai hoặc giới hạn quy hoạch chiếm ưu thế.
Đáp: Nhà máy nên cân nhắc xây dựng nhà cao tầng khi đất đai hạn chế, nhiều tầng có thể vận hành được hoặc chương trình kết hợp sản xuất với văn phòng, nhà kho, tiện ích, bãi đậu xe hoặc phòng thí nghiệm. Dịch vụ hậu cần theo chiều dọc không được làm giảm sản lượng nhiều hơn mức tiết kiệm được đất đai.
Đáp: Nhiều khung cổng nhà kho rơi vào khoảng 9–36 m, với phạm vi thiết kế rộng hơn có thể. Hiệu quả phụ thuộc vào khoảng cách giữa các khoang, tải trọng mái, chiều cao mái hiên, công suất của cần cẩu, giới hạn độ võng, lớp ốp, gió, tuyết, nhu cầu địa chấn và quy định quản lý của địa phương.
Đáp: Khung cổng tiêu chuẩn phụ thuộc vào hoạt động của cột dầm cứng. Cổng giàn sử dụng xà nhà hình tam giác hoặc giàn mái để đạt được nhịp lớn hơn hoặc giảm trọng lượng của cấu kiện. Cổng giàn có thể phù hợp với các hội trường công nghiệp rất rộng, nhà chứa máy bay hoặc nhu cầu mái nặng.
Trả lời: Việc này thường rút ngắn thời gian chế tạo và lắp dựng, nhưng tổng thời gian của dự án vẫn phụ thuộc vào phê duyệt, nền móng, độ chính xác của bu lông neo, phát hành bản vẽ thi công, mua sắm vật liệu, kiểm tra, thời tiết, hậu cần tại công trường và điều phối MEP.
Đáp: Có, nếu những tải đó được thiết kế ngay từ đầu. Công suất cần trục, chu kỳ làm việc, tải đột biến, phản lực cột, tải trọng trực tiếp trên gác lửng, độ rung, hiệu suất sàn và các khoản phụ cấp mở rộng trong tương lai phải được đưa vào trước khi định giá và chế tạo.
Đáp: Sai lầm lớn nhất là so sánh giá mà không bình thường hóa phạm vi. Người mua nên xác nhận tải trọng, mã số, khả năng chống cháy, nền móng, giằng, lớp phủ, tấm ốp, lớp cách nhiệt, cửa ra vào, cần cẩu, tầng lửng, hệ thống thoát nước, chi tiết kết nối và trách nhiệm thiết kế trước khi lựa chọn nhà cung cấp.
