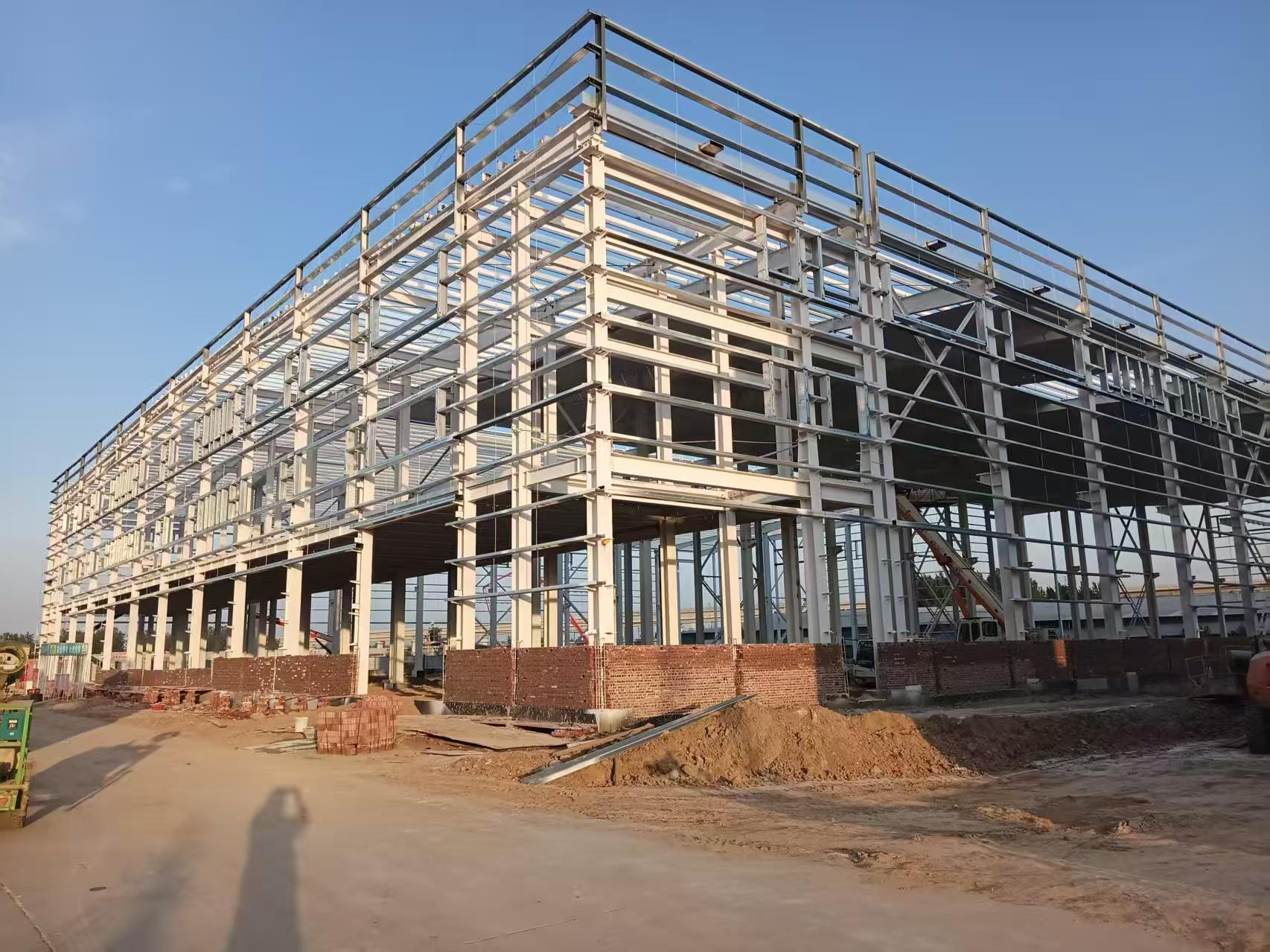

Langspannige Stahlkonstruktionen werden häufig in Flughäfen, Bahnhöfen, Ausstellungszentren, Stadien, Industrieanlagen, Lagerhallen, Flugzeughangars, Logistikzentren und anderen Gebäuden eingesetzt, die große stützenfreie Räume erfordern.

Bei der weitspannigen Tragwerksplanung hat die Anordnung der Stützpunkte einen erheblichen Einfluss auf die architektonische Flexibilität und die Tragwerksleistung. Generell gilt: Je verteilter die Stützen sind, desto größer sind die Einschränkungen bei der Grundrissgestaltung und Raumorganisation. Im Gegensatz dazu können Strukturen mit konzentrierteren Stützpunkten häufig eine größere Flexibilität bei der architektonischen Gestaltung und der Innenraumnutzung bieten.

Abhängig von der Spannweite, der Gebäudefunktion, den Lastanforderungen, der architektonischen Form und den Baubedingungen können unterschiedliche Tragsysteme und Installationsmethoden angewendet werden.

In diesem Artikel werden die wichtigsten Arten von Stahlkonstruktionen mit großer Spannweite und die am häufigsten verwendeten Baumethoden vorgestellt.

1. Haupttypen weitspanniger Stahlkonstruktionen

1.1 Stahl-Space-Frame-Struktur

Ein Raumfachwerk ist ein dreidimensionales Struktursystem, das aus mehreren Elementen besteht, die durch Knoten gemäß einer bestimmten geometrischen Anordnung verbunden sind.

Doppel- oder mehrschichtige Flachgittersysteme werden üblicherweise als Space-Frame-Strukturen bezeichnet . Sie werden typischerweise aus Stahlrohren, Hohlprofilen oder Baustahlprofilen hergestellt.

Zu den gängigen Space-Frame-Konfigurationen gehören:

• Raumfachwerk aus ebenen Fachwerksystemen

• Quadratisch-pyramidenförmige Raumrahmen

• Dreieckspyramiden-Raumrahmen

• Sechseckig-pyramidenförmige Raumrahmen

Vorteile von Space-Frame-Strukturen

Space-Frame-Systeme bieten mehrere wichtige Vorteile für Gebäude mit großer Spannweite:

• Hervorragende dreidimensionale Lastverteilung

• Klare und effiziente Lastübertragungswege

• Hohe strukturelle Steifigkeit

• Relativ geringes Strukturgewicht

• Gute seismische Leistung

• Bequeme Herstellung und Installation

• Standardisierte Mitglieder und Verbindungsknoten

• Geeignet für werksseitige Vorfertigung und Massenproduktion

• Flexible architektonische Gestaltung

• Einfache Integration von Decken, Rohrleitungen, HVAC-Systemen und anderen Gebäudetechniksystemen

• Leichtes und attraktives architektonisches Erscheinungsbild

Aufgrund dieser Vorteile werden Stahlraumtragwerke häufig für Ausstellungshallen, Verkehrsterminals, Sportanlagen, Industriegebäude und große öffentliche Gebäude verwendet.

1.2 Stahlgitterschalenstruktur

Eine Gitterschale ist eine gekrümmte räumliche Gitterstruktur. Je nach konstruktiver Anordnung kann es als einlagige Gitterschale oder doppellagige Gitterschale ausgeführt sein.

Gitterschalenkonstruktionen können aus Stahl, Holz, Stahlbeton oder Verbundwerkstoffen hergestellt werden. Stahlgitterschalen eignen sich aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses und ihrer Flexibilität bei der Herstellung besonders für Gebäude mit großer Spannweite.

Zu den gängigen Formen gehören:

• Kugelförmige Gitterschalen

• Zylindrische Gitterschalen

• Hyperbolische Gitterschalen

• Hyperbolische paraboloide Gitterschalen

• Doppelt gekrümmte Gitterschalensysteme

Vorteile von Gitterschalenstrukturen

Gitterschalenstrukturen vereinen die Eigenschaften von Gitterstrukturen und Schalenstrukturen.

Zu ihren wichtigsten Vorteilen gehören:

• Effizientes Strukturverhalten

• Hohe Gesamtsteifigkeit

• Hervorragende Langzeittauglichkeit

• Relativ einfache Strukturelemente

• Kleine Komponenten können zu sehr großen Strukturen zusammengesetzt werden

• Mitglieder und Knoten können in Fabriken vorgefertigt werden

• Bequeme modulare Installation

• Reduzierter Bedarf an schwerer Hebeausrüstung bei einigen Projekten

• Attraktive und flexible Architekturformen

Gitterschalen können in einer Vielzahl gekrümmter Oberflächen gestaltet werden, wodurch sie sich für Stadien, Arenen, Ausstellungszentren, Verkehrsknotenpunkte, Atrien und Wahrzeichengebäude eignen.

1.3 Zugmembranstruktur

Eine Membranstruktur, auch als Zuggewebestruktur bekannt , ist ein leichtes, weitgespanntes Struktursystem, das im 20. Jahrhundert umfassend entwickelt wurde.

Dabei kommen leistungsstarke flexible Membranmaterialien in Kombination mit Luftdruck, Stahlseilen oder starren Stützstrukturen zum Einsatz. Durch die Einbringung einer entsprechenden Vorspannung in die Membranoberfläche entwickelt die Struktur eine ausreichende Steifigkeit, um große Räume abzudecken.

Zu den wichtigsten Membranstruktursystemen gehören:

• Luftunterstützte Membranstrukturen

• Zugfähige Membranstrukturen

• Rahmengestützte Membrankonstruktionen

Vorteile von Membranstrukturen

Zu den Hauptmerkmalen gehören:

• Extrem geringes Eigengewicht

• Hervorragende Langzeittauglichkeit

• Flexible architektonische Gestaltung

• Schnelle Installation

• Reduzierter Strukturmaterialverbrauch

• Gute Wirtschaftsleistung

• Hohe visuelle Wirkung

• Gute natürliche Lichtdurchlässigkeit je nach Membranmaterial

• Geeignet für unregelmäßige und frei geformte Architektur

Membransysteme erfordern eine sorgfältige Berücksichtigung der Materialhaltbarkeit, der Vorspannungskontrolle, der Windlasten, der Entwässerung, der Verbindungsdetails und der langfristigen Wartung.

Sie werden häufig für Stadiondächer, Transporteinrichtungen, Eingangsüberdachungen, Gewerbekomplexe, Veranstaltungsorte im Freien und öffentliche Räume verwendet.

1.4 Kabelgestützte Struktur

Bei seilgestützten Tragwerken werden als primäre zugtragende Elemente hochfeste Stahlseile eingesetzt.

Ein typisches Hängedachsystem besteht aus:

• Kabelsystem

• Dachsystem

• Unterstützendes System

Zu den gängigen Konfigurationen gehören:

• Einweg-Einschichtkabelstrukturen

• Radiale einschichtige Kabelstrukturen

• Zwei-Wege-Einschicht-Kabelstrukturen

• Einweg-Doppelschicht-Vorspannkabelkonstruktionen

• Radial vorgespannte Seilkonstruktionen

• Zwei-Wege-Doppelschicht-Vorspannkabelkonstruktionen

• Vorgespannte Seilnetzkonstruktionen

Vorteile seilgestützter Konstruktionen

Der Hauptvorteil von Seiltragwerken ist der hocheffiziente Einsatz von Stahl.

Unter idealen Bedingungen halten Kabel Belastungen hauptsächlich durch axiale Spannung stand, wodurch Biege- und Schereffekte deutlich reduziert werden.

Weitere Vorteile sind:

• Hohe Materialeffizienz

• Sehr geringes strukturelles Eigengewicht

• Hervorragende Langzeittauglichkeit

• Flexible bauliche Gestaltung

• Geeignet für verschiedene architektonische Grundrisse

• Reduzierte Nachfrage nach großen Strukturbauteilen

• Markantes architektonisches Erscheinungsbild

Kabelgestützte Strukturen erfordern jedoch eine erweiterte Strukturanalyse. Vorspannungsniveaus, geometrische Nichtlinearität, Baureihenfolge, windinduzierte Vibrationen und Verformungskontrolle müssen alle sorgfältig bewertet werden.

1.5 Dünne Schalenstruktur

Dünne Schalenstrukturen sind gekrümmte Struktursysteme, die Lasten hauptsächlich durch Membrankräfte übertragen.

In der technischen Praxis wird eine Schale mit einer relativ geringen Dicke im Vergleich zu ihrem Krümmungsradius im Allgemeinen als dünne Schale klassifiziert.

Entsprechend ihrer geometrischen Form können Schalenkonstruktionen Folgendes umfassen:

• Rotationsschalen

• Translationsschalen

• Zylindrische Schalen

• Kugelschalen

• Doppelt gekrümmte Schalen

Je nach Material können dazu gehören:

• Dünne Stahlschalen

• Stahlbetonschalen

• Mauerwerksschalen

• Verbundschalenstrukturen

Vorteile dünner Schalenstrukturen

Dünne Schalenstrukturen bieten eine hervorragende Tragfähigkeit, da ihre Geometrie die Übertragung von Lasten durch Membranwirkung und nicht hauptsächlich durch Biegung ermöglicht.

Zu den wichtigsten Vorteilen gehören:

• Hohe strukturelle Festigkeit

• Hohe Steifigkeit

• Hervorragende Materialeffizienz

• Großspannfähigkeit

• Reduzierter Materialverbrauch

• Attraktives architektonisches Erscheinungsbild

Durch die Kombination aus struktureller Effizienz und architektonischer Flexibilität eignen sich Schalenkonstruktionen für Stadien, Terminals, Hallen, Ausstellungsgebäude und Wahrzeichenprojekte.

2. Gängige Baumethoden für Stahlkonstruktionen mit großer Spannweite

Die Bauweise für eine Stahlkonstruktion mit großer Spannweite sollte je nach Strukturtyp, Spannweite, Gebäudehöhe, Standortbedingungen, Tragfähigkeit, struktureller Stabilität, Sicherheitsanforderungen und Projektzeitplan ausgewählt werden.

Die folgenden Methoden werden häufig verwendet.

2.1 In-Situ-Montage in großer Höhe

Bei der In-situ-Montage in großer Höhe werden Strukturelemente und Verbindungsknoten direkt an ihren endgültigen Entwurfspositionen installiert.

Während des Baus sind häufig temporäre Stützen erforderlich, um die strukturelle Stabilität aufrechtzuerhalten und Verformungen zu kontrollieren. Nachdem das gesamte Struktursystem fertiggestellt und stabilisiert ist, werden die temporären Stützen nach und nach entfernt, damit die Struktur ihren endgültigen Spannungszustand erreichen kann.

Diese Methode gilt als eine der grundlegendsten Installationsmethoden für komplexe räumliche Stahlkonstruktionen mit großer Spannweite.

Abhängig vom temporären Unterstützungssystem kann es grundsätzlich in zwei Methoden unterteilt werden.

Vollständig unterstützte Gerüstinstallation

Entsprechend der Geometrie und Höhe der Struktur wird ein volltragendes Gerüst errichtet, das die Montage der Strukturkomponenten an ihren endgültigen Positionen ermöglicht.

Es eignet sich für Gebäude mit mäßiger Höhe und Spannweite.

Zu seinen Vorteilen gehören:

• Flexible Konstruktion

• Einfache Positionierung und Ausrichtung

• Relativ wirtschaftlich für geeignete Projekte

• Temporäre Gerüste können oft wiederverwendet werden

Mögliche Nachteile sind:

• Große Menge an Gerüsten erforderlich

• Mehr Arbeit in der Höhe

• Erhöhte Anforderungen an das Sicherheitsmanagement

• Längere temporäre Support-Installationsdauer

Installation eines temporären Stahlstützrahmens

Temporäre Stahltragwerke werden speziell entsprechend der Geometrie, Belastungen und Einbaureihenfolge der Stahlkonstruktion konstruiert.

Diese Methode eignet sich für Bauwerke mit größerer Höhe, größeren Spannweiten und schwereren Bauteilen.

Zu den Vorteilen gehören:

• Höhere Konstruktionsstabilität

• Bessere Koordinaten- und Höhenkontrolle

• Flexibles Stützrahmendesign

• Geeignet für schwere Konstruktionen mit großer Spannweite

Temporäre Stützrahmen können jedoch mit höheren Herstellungskosten und geringeren Wiederverwendungsraten verbunden sein.

2.2 Gleitende Installationsmethode

Bei der verschiebbaren Installationsmethode werden Abschnitte der Stahlkonstruktion in einem zugänglichen Bereich zusammengebaut und anschließend entlang speziell entwickelter Schienen an ihre endgültige Position bewegt.

Nachdem jeder Abschnitt den vorgesehenen Standort erreicht hat, wird er mit der zuvor installierten Struktur verbunden.

Diese Methode ist besonders nützlich, wenn die Baustelle nur begrenzt zugänglich ist oder Hebevorgänge direkt über dem endgültigen Installationsbereich schwierig sind.

Es wird häufig verwendet für:

• Stadiondächer

• Ausstellungsgebäude

• Transportterminals

• Industriegebäude

• Regelmäßige, vieleckige Gebäude

• Große Bauwerke mit begrenztem Bauraum

Vorteile

• Reduzierter Montageaufwand in großer Höhe

• Kürzere Installationszeit

• Verbesserte Baueffizienz

• Unter bestimmten Bedingungen ist die Abhängigkeit von großen Hebegeräten geringer

Wichtige technische Überlegungen

Ingenieurteams müssen Folgendes sorgfältig kontrollieren:

• Gleitschienendesign

• Unterstützende Reaktionen

• Synchronisierung von Gleitgeräten

• Gleitgeschwindigkeit

• Strukturelle Verformung

• Temporäre Stabilität

• Endgültige Positionierungsgenauigkeit

2.3 Allgemeine Hebeinstallation

Beim Gesamtheben wird ein großer Abschnitt – oder manchmal die gesamte Dachkonstruktion – auf oder nahe dem Boden montiert und dann mit synchronisierten Hebegeräten auf die endgültige Entwurfshöhe gehoben.

Diese Methode wird häufig verwendet für:

• Space-Frame-Dächer

• Gitterschalendächer

• Große Industriedachkonstruktionen

• Stadiondächer

• Ausstellungshallen

Hauptvorteile

• Deutliche Reduzierung der Montagearbeiten in großer Höhe

• Reduzierter temporärer Supportbedarf

• Verbesserte Bausicherheit

• Kürzere Installationszeit

• Bessere bodennahe Fertigung und Qualitätskontrolle

Zu den größten technischen Herausforderungen gehört das Controlling:

• Standorte der Hebepunkte

• Synchronisation zwischen Hebegeräten

• Strukturelle Belastung beim Heben

• Verformung beim Heben

• Temporäre strukturelle Stabilität

Vor dem Heben sind normalerweise eine detaillierte Struktursimulation und eine Analyse der Bauphase erforderlich.

2.4 Gesamtspannmethode

Das Gesamtspannverfahren wird hauptsächlich bei Seiltragwerken und zugfesten Membrantragwerken eingesetzt.

Mit einer Reihe hydraulischer Heber oder spezieller Spannvorrichtungen wird eine kontrollierte Spannung auf die Kabel ausgeübt, bis das erforderliche Vorspannungsniveau und die erforderliche strukturelle Höhe erreicht sind.

Es eignet sich besonders für große seilunterstützte Dächer und zugfeste Membrankonstruktionen.

Vorteile

• Effiziente Vorspannungsanwendung

• Präzise Kontrolle der Kabelkräfte

• Reduzierte manuelle Arbeit in großer Höhe

• Geringerer Arbeitsaufwand

• Verbesserte Baueffizienz

• Geeignet für synchronisierte Installation

Da Kabel- und Membranstrukturen sehr empfindlich auf Vorspannung reagieren, sollten Spannvorgänge sorgfältig überwacht werden, um sicherzustellen, dass Kraftniveaus, Strukturgeometrie und Verformung innerhalb der Designtoleranzen bleiben.

2.5 Progressive Expansionsmethode für Gitterschalenstrukturen

Die progressive Expansionsmethode ist eine fortschrittliche Installationstechnik, die häufig bei großen Gitterschalenkonstruktionen angewendet wird.

Das grundsätzliche Vorgehen ist:

1. Montieren Sie den Mittelteil der Gitterschale auf Bodenhöhe.

2. Heben Sie den zusammengebauten Abschnitt auf eine vorgegebene Höhe an.

3. Installieren Sie zusätzliche umlaufende Strukturabschnitte.

4. Heben Sie die vergrößerte Struktur erneut an.

5. Wiederholen Sie den Vorgang, bis die komplette Gitterschale montiert ist.

Vorteile

Diese Methode kann mehrere Vorteile bieten:

• Reduzierter temporärer Supportbedarf

• Weitere Montagearbeiten können ebenerdig erledigt werden

• Verbesserte Schweiß- und Verbindungsqualität

• Reduzierte Risiken bei der Arbeit in der Höhe

• Höhere Bausicherheit

• Einfachere Qualitätsprüfung

• Geeignet für sehr große Raumstrukturen

Aufgrund dieser Vorteile wird die progressive Erweiterungsinstallation zunehmend für komplexe Stahlgitterschalenprojekte mit großer Spannweite in Betracht gezogen.

2.6 Cantilever-Installationsmethode

Bei der freitragenden Montagemethode werden relativ kleine Baueinheiten vorgefertigt oder am Boden montiert und dann direkt an ihren Platz gehoben.

Ab dem fertiggestellten Teil der Struktur werden nach und nach neue Struktureinheiten installiert.

Dieses Verfahren eignet sich grundsätzlich für relativ kleine oder konstruktiv einfache räumliche Stahlkonstruktionen.

Vorteile

• Weniger temporäre Unterstützungen

• Reduzierte temporäre Arbeiten

• Mögliche Reduzierung der Baukosten

• Flexible Installationsreihenfolge

Allerdings ist die Stabilität in der Bauphase von entscheidender Bedeutung.

Die zuvor installierte Struktur muss über eine ausreichende Steifigkeit und geometrische Stabilität verfügen, bevor zusätzliche Elemente installiert werden können.

Zu den potenziellen Risiken gehören:

• Übermäßige vorübergehende Verformung

• Baubedingte Sekundärspannungen

• Instabilität unvollständiger Struktursysteme

• Schwierige Ausrichtungskontrolle

• Höhere Sicherheitsanforderungen beim Aufbau

Daher sollten die Struktursimulation und die Analyse der Bauphase abgeschlossen sein, bevor die freitragende Installationsmethode übernommen wird.

3. So wählen Sie die richtige Bauweise aus

Es gibt keine einheitliche Bauweise, die für jede Stahlkonstruktion mit großer Spannweite geeignet ist.

Die Installationsstrategie sollte entsprechend den spezifischen Projektbedingungen festgelegt werden.

Wichtige Faktoren sind:

• Struktursystem

• Gebäudespannweite und -höhe

• Stahltonnage

• Komponentenabmessungen

• Zugänglichkeit der Website

• Krankapazität

• Verfügbarer Montagebereich

• Vorübergehende Supportbedingungen

• Bauzeitplan

• Lokale Wetterbedingungen

• Transportbeschränkungen

• Sicherheitsanforderungen

• Strukturelle Verformungsgrenzen

• Anforderungen an die Installationsgenauigkeit

Bei komplexen Projekten können mehrere Bauweisen kombiniert werden.

Beispielsweise kann ein Teil einer Dachkonstruktion auf Bodenhöhe zusammengebaut, als große Einheit angehoben und dann durch die Montage in großer Höhe fertiggestellt werden.

Detaillierte Konstruktionssimulationen, Hebeanalysen, temporäre Stützkonstruktionen und Verformungsüberwachung sind für die Gewährleistung der strukturellen Sicherheit unerlässlich.

4. Fazit

Stahlkonstruktionen mit großer Spannweite bieten erhebliche Vorteile für Gebäude, die große Freiflächen, architektonische Flexibilität, hohe strukturelle Effizienz und reduzierte Innenstützen erfordern.

Zu den gängigen Struktursystemen gehören Raumrahmen, Gitterschalen, zugfeste Membranstrukturen, kabelgestützte Strukturen und dünne Schalenstrukturen.

Abhängig von den Projektanforderungen kann der Bau durch Montage vor Ort in großer Höhe, verschiebbare Installation, Gesamthub, synchronisiertes Spannen, progressive Expansion oder freitragende Montage abgeschlossen werden.

Der Erfolg eines weitgespannten Stahlkonstruktionsprojekts hängt nicht nur von der Konstruktionskonstruktion ab, sondern auch von der Fertigungsgenauigkeit, der Verbindungsqualität, der temporären Stabilität, der Hebekontrolle, der Installationsreihenfolge und der Konstruktionsplanung.

ZSJH STEEL Lösungen für weitgespannte Stahlkonstruktionen

ZSJH STEEL bietet integrierte Stahlkonstruktionslösungen für Industrie-, Gewerbe- und Großbauprojekte.

Unsere Dienstleistungen können Folgendes umfassen:

• Baustahlherstellung

• Herstellung kundenspezifischer Stahlkonstruktionen

• Technische Detaillierung und Werkstattzeichnungen

• Unterstützung für BIM und 3D-Modellierung

• Herstellung von Stahl-Spaceframes und Dachkonstruktionen

• Lieferung von Baustahlkomponenten

• Schweiß- und Verbindungsherstellung

• Oberflächenbehandlung und Korrosionsschutz

• Qualitätsprüfung

• Exportverpackung

• Internationale Logistikunterstützung

• Installation und technische Anleitung

Unabhängig davon, ob es sich bei Ihrem Projekt um eine Fabrik, ein Lager, ein Logistikzentrum, eine Ausstellungshalle, ein Stadion, eine Transportanlage oder ein anderes Stahlgebäude mit großer Spannweite handelt, kann unser Team maßgeschneiderte Fertigungs- und Lieferlösungen entsprechend den Projektzeichnungen und technischen Anforderungen anbieten.

Haben Sie ein weitgespanntes Stahlkonstruktionsprojekt? Senden Sie uns Ihre Zeichnungen, Spezifikationen und Projektanforderungen zur technischen Bewertung und Angebotserstellung.
