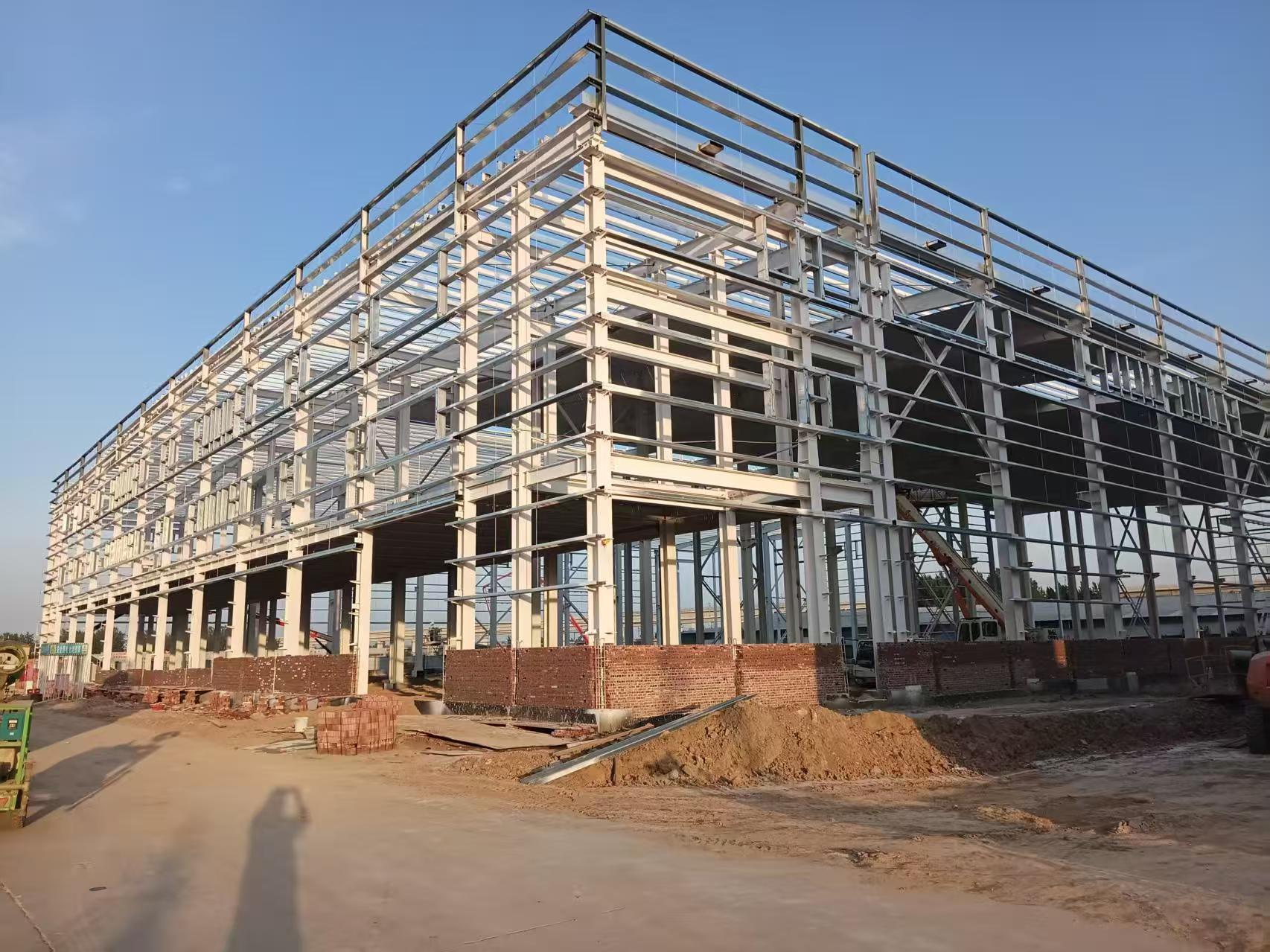

Struktur keluli rentang panjang digunakan secara meluas di lapangan terbang, stesen kereta api, pusat pameran, stadium, loji industri, gudang, hangar pesawat, pusat logistik, dan bangunan lain yang memerlukan ruang bebas tiang yang besar.

Dalam reka bentuk struktur jangka panjang, susunan titik sokongan mempunyai pengaruh yang signifikan terhadap fleksibiliti seni bina dan prestasi struktur. Secara amnya, semakin tersebar sokongan, semakin besar sekatan ke atas perancangan lantai dan organisasi spatial. Sebaliknya, struktur dengan titik sokongan yang lebih tertumpu selalunya boleh memberikan fleksibiliti yang lebih besar untuk reka bentuk seni bina dan penggunaan ruang dalaman.

Bergantung pada rentang, fungsi bangunan, keperluan beban, bentuk seni bina, dan keadaan pembinaan, sistem struktur dan kaedah pemasangan yang berbeza boleh diguna pakai.

Artikel ini memperkenalkan jenis utama struktur keluli rentang panjang dan kaedah pembinaan yang paling biasa digunakan.

1. Jenis Utama Struktur Keluli Rentang Panjang

1.1 Struktur Kerangka Ruang Keluli

Rangka ruang ialah sistem struktur tiga dimensi yang terdiri daripada berbilang anggota yang disambungkan melalui nod mengikut susunan geometri tertentu.

Sistem grid rata dua lapisan atau berbilang lapisan biasanya dirujuk sebagai struktur rangka ruang . Ia biasanya dibuat daripada tiub keluli, bahagian berongga, atau profil keluli struktur.

Konfigurasi bingkai ruang biasa termasuk:

• Rangka ruang yang terdiri daripada sistem kekuda satah

• Bingkai ruang piramid segi empat sama

• Bingkai ruang segitiga-piramid

• Bingkai ruang heksagon-piramid

Kelebihan Struktur Rangka Angkasa

Sistem rangka ruang menawarkan beberapa kelebihan penting untuk bangunan bersilang besar:

• Pengagihan beban tiga dimensi yang sangat baik

• Laluan pemindahan beban yang jelas dan cekap

• Kekakuan struktur yang tinggi

• Berat struktur yang agak rendah

• Prestasi seismik yang baik

• Fabrikasi dan pemasangan yang mudah

• Ahli standard dan nod sambungan

• Sesuai untuk prefabrikasi kilang dan pengeluaran besar-besaran

• Susun atur seni bina yang fleksibel

• Penyepaduan mudah siling, saluran paip, sistem HVAC dan perkhidmatan bangunan lain

• Penampilan seni bina yang ringan dan menarik

Oleh kerana kelebihan ini, bingkai ruang keluli biasanya digunakan untuk dewan pameran, terminal pengangkutan, kemudahan sukan, bangunan perindustrian, dan bangunan awam yang besar.

1.2 Struktur Shell Grid Keluli

Cangkerang grid ialah struktur grid spatial melengkung. Bergantung pada susunan struktur, ia boleh direka bentuk sebagai shell grid satu lapisan atau shell grid dua lapisan..

Struktur cengkerang grid boleh dibina menggunakan keluli, kayu, konkrit bertetulang atau bahan komposit. Cengkerang grid keluli amat sesuai untuk bangunan bersilang besar kerana nisbah kekuatan kepada berat yang tinggi dan fleksibiliti fabrikasi.

Bentuk biasa termasuk:

• Cengkerang grid sfera

• Cengkerang grid silinder

• Cangkerang grid hiperbolik

• Cangkerang grid paraboloid hiperbolik

• Sistem cengkerang grid dua lengkung

Kelebihan Struktur Grid Shell

Struktur cengkerang grid menggabungkan ciri-ciri struktur kekisi dan struktur cangkerang.

Kelebihan utama mereka termasuk:

• Tingkah laku struktur yang cekap

• Kekakuan keseluruhan yang tinggi

• Keupayaan jangka panjang yang sangat baik

• Ahli struktur yang agak mudah

• Komponen kecil boleh dipasang menjadi struktur yang sangat besar

• Anggota dan nod boleh dibuat pasang siap di kilang

• Pemasangan modular yang mudah

• Mengurangkan permintaan untuk peralatan angkat berat dalam beberapa projek

• Bentuk seni bina yang menarik dan fleksibel

Cengkerang grid boleh direka bentuk ke dalam pelbagai jenis permukaan melengkung, menjadikannya sesuai untuk stadium, arena, pusat pameran, hab pengangkutan, atrium dan bangunan mercu tanda.

1.3 Struktur Membran Tegangan

Struktur membran, juga dikenali sebagai struktur fabrik tegangan , ialah sistem struktur rentang panjang ringan yang dibangunkan secara meluas pada abad kedua puluh.

Ia menggunakan bahan membran fleksibel berprestasi tinggi yang digabungkan dengan tekanan udara, kabel keluli, atau struktur sokongan tegar. Dengan memasukkan prategasan yang sesuai ke dalam permukaan membran, struktur membentuk kekukuhan yang mencukupi untuk menutup ruang yang besar.

Sistem struktur membran utama termasuk:

• Struktur membran yang disokong udara

• Struktur membran tegangan

• Struktur membran yang disokong bingkai

Kelebihan Struktur Membran

Ciri-ciri utama termasuk:

• Berat diri yang sangat rendah

• Keupayaan jangka panjang yang sangat baik

• Reka bentuk seni bina yang fleksibel

• Pemasangan pantas

• Mengurangkan penggunaan bahan struktur

• Prestasi ekonomi yang baik

• Impak visual yang tinggi

• Penghantaran cahaya semula jadi yang baik bergantung pada bahan membran

• Sesuai untuk seni bina yang tidak teratur dan bentuk bebas

Sistem membran memerlukan pertimbangan yang teliti terhadap ketahanan bahan, kawalan prategasan, beban angin, saliran, butiran sambungan dan penyelenggaraan jangka panjang.

Ia digunakan secara meluas untuk bumbung stadium, kemudahan pengangkutan, kanopi pintu masuk, kompleks komersial, tempat luar dan ruang awam.

1.4 Struktur yang Disokong Kabel

Struktur yang disokong kabel menggunakan kabel keluli berkekuatan tinggi sebagai elemen penentang ketegangan utama.

Sistem bumbung terampai biasa terdiri daripada:

• Sistem kabel

• Sistem bumbung

• Sistem sokongan

Konfigurasi biasa termasuk:

• Struktur kabel lapisan tunggal sehala

• Struktur kabel satu lapisan jejari

• Struktur kabel satu lapisan dua hala

• Struktur kabel prategasan dua lapisan sehala

• Struktur kabel prategasan jejari

• Struktur kabel prategasan dua hala dua lapis

• Struktur kabel-jaring prategasan

Kelebihan Struktur yang Disokong Kabel

Kelebihan utama struktur kabel ialah penggunaan keluli yang sangat cekap.

Di bawah keadaan yang ideal, kabel terutamanya menahan beban melalui tegangan paksi, dengan ketara mengurangkan lenturan dan kesan ricih.

Kelebihan lain termasuk:

• Kecekapan bahan yang tinggi

• Berat diri struktur yang sangat rendah

• Keupayaan jangka panjang yang sangat baik

• Susunan struktur yang fleksibel

• Sesuai untuk pelbagai susun atur seni bina

• Mengurangkan permintaan untuk ahli struktur yang besar

• Penampilan seni bina yang tersendiri

Walau bagaimanapun, struktur yang disokong kabel memerlukan analisis struktur lanjutan. Tahap prategasan, ketaklinear geometri, jujukan pembinaan, getaran akibat angin, dan kawalan ubah bentuk semuanya mesti dinilai dengan teliti.

1.5 Struktur Cangkang Nipis

Struktur cangkerang nipis ialah sistem struktur melengkung yang memindahkan beban terutamanya melalui daya membran.

Dalam amalan kejuruteraan, cangkerang dengan ketebalan yang agak kecil berbanding dengan jejari kelengkungannya secara amnya dikelaskan sebagai cangkerang nipis.

Mengikut bentuk geometrinya, struktur cangkerang boleh termasuk:

• Cengkerang bergilir

• Cengkerang translasi

• Cengkerang silinder

• Cengkerang sfera

• Cengkerang dua lengkung

Menurut bahan, mereka mungkin termasuk:

• Cengkerang nipis keluli

• Cengkerang konkrit bertetulang

• Cengkerang batu

• Struktur cangkerang komposit

Kelebihan Struktur Cangkang Nipis

Struktur cangkerang nipis memberikan kecekapan galas beban yang sangat baik kerana geometrinya membolehkan beban dipindahkan melalui tindakan membran dan bukannya melalui lenturan.

Faedah utama termasuk:

• Kekuatan struktur yang tinggi

• Kekakuan yang tinggi

• Kecekapan bahan yang sangat baik

• Keupayaan rentang besar

• Mengurangkan penggunaan bahan

• Penampilan seni bina yang menarik

Gabungan kecekapan struktur dan fleksibiliti seni bina menjadikan struktur cangkerang sesuai untuk stadium, terminal, dewan, bangunan pameran dan projek mercu tanda.

2. Kaedah Pembinaan Biasa untuk Struktur Keluli Rentang Panjang

Kaedah pembinaan untuk struktur keluli rentang besar hendaklah dipilih mengikut jenis struktur, rentang, ketinggian bangunan, keadaan tapak, kapasiti angkat, kestabilan struktur, keperluan keselamatan, dan jadual projek.

Kaedah berikut biasanya digunakan.

2.1 Perhimpunan In-Situ Altitud Tinggi

Pemasangan in-situ altitud tinggi melibatkan pemasangan anggota struktur dan nod sambungan terus pada kedudukan reka bentuk akhir mereka.

Semasa pembinaan, sokongan sementara selalunya diperlukan untuk mengekalkan kestabilan struktur dan mengawal ubah bentuk. Selepas keseluruhan sistem struktur disiapkan dan distabilkan, penyokong sementara dikeluarkan secara beransur-ansur supaya struktur boleh memasuki keadaan tegasan reka bentuk terakhirnya.

Kaedah ini dianggap sebagai salah satu kaedah pemasangan paling asas untuk struktur keluli spatial rentang besar yang kompleks.

Bergantung kepada sistem sokongan sementara, ia secara amnya boleh dibahagikan kepada dua kaedah.

Pemasangan Perancah Sokongan Penuh

Perancah sokongan penuh didirikan mengikut geometri dan ketinggian struktur, membolehkan komponen struktur dipasang pada kedudukan akhir mereka.

Ia sesuai untuk bangunan dengan ketinggian dan rentang sederhana.

Kelebihannya termasuk:

• Pembinaan yang fleksibel

• Kedudukan dan penjajaran yang mudah

• Agak menjimatkan untuk projek yang sesuai

• Perancah sementara selalunya boleh digunakan semula

Kelemahan yang mungkin termasuk:

• Kuantiti besar perancah diperlukan

• Lebih banyak kerja pada ketinggian

• Peningkatan keperluan pengurusan keselamatan

• Tempoh pemasangan sokongan sementara yang lebih lama

Pemasangan Rangka Sokongan Keluli Sementara

Bingkai sokongan keluli sementara direka khas mengikut geometri, beban, dan urutan pemasangan struktur keluli.

Kaedah ini sesuai untuk struktur dengan ketinggian yang lebih besar, rentang yang lebih besar dan komponen yang lebih berat.

Kelebihan termasuk:

• Kestabilan pembinaan yang lebih tinggi

• Kawalan koordinat dan ketinggian yang lebih baik

• Reka bentuk bingkai sokongan yang fleksibel

• Sesuai untuk struktur rentang besar yang berat

Walau bagaimanapun, bingkai sokongan sementara mungkin melibatkan kos fabrikasi yang lebih tinggi dan kadar penggunaan semula yang lebih rendah.

2.2 Kaedah Pemasangan Gelongsor

Kaedah pemasangan gelongsor melibatkan pemasangan bahagian struktur keluli di kawasan yang boleh diakses dan kemudian mengalihkannya di sepanjang trek yang direka khas ke kedudukan akhir mereka.

Selepas setiap bahagian mencapai lokasi yang ditetapkan, ia disambungkan ke struktur yang dipasang sebelum ini.

Kaedah ini amat berguna apabila tapak pembinaan mempunyai akses terhad atau di mana operasi mengangkat terus di atas kawasan pemasangan akhir adalah sukar.

Ia sering digunakan untuk:

• Bumbung stadium

• Bangunan pameran

• Terminal pengangkutan

• Bangunan perindustrian

• Bangunan poligon biasa

• Struktur besar dengan ruang pembinaan terhad

Kelebihan

• Kerja pemasangan altitud tinggi dikurangkan

• Tempoh pemasangan yang lebih singkat

• Peningkatan kecekapan pembinaan

• Kebergantungan yang lebih rendah pada peralatan mengangkat besar dalam keadaan tertentu

Pertimbangan Teknikal Utama

Pasukan kejuruteraan mesti mengawal dengan teliti:

• Reka bentuk trek gelongsor

• Reaksi sokongan

• Penyegerakan peralatan gelongsor

• Kelajuan gelongsor

• Ubah bentuk struktur

• Kestabilan sementara

• Ketepatan kedudukan akhir

2.3 Pemasangan Pengangkat Keseluruhan

Pengangkatan keseluruhan melibatkan pemasangan bahagian yang besar—atau kadangkala keseluruhan struktur bumbung—di atau berhampiran paras tanah dan kemudian mengangkatnya ke ketinggian reka bentuk akhir menggunakan peralatan pengangkat yang disegerakkan.

Kaedah ini biasanya digunakan untuk:

• Bumbung bingkai ruang

• Bumbung cengkerang grid

• Struktur bumbung perindustrian yang besar

• Bumbung stadium

• Dewan pameran

Kelebihan Utama

• Pengurangan ketara dalam kerja pemasangan altitud tinggi

• Mengurangkan keperluan sokongan sementara

• Keselamatan pembinaan yang lebih baik

• Masa pemasangan yang lebih singkat

• Fabrikasi aras tanah yang lebih baik dan kawalan kualiti

Cabaran teknikal utama termasuk mengawal:

• Lokasi titik angkat

• Penyegerakan antara peranti mengangkat

• Tekanan struktur semasa mengangkat

• Ubah bentuk semasa mengangkat

• Kestabilan struktur sementara

Sebelum mengangkat, simulasi struktur terperinci dan analisis peringkat pembinaan biasanya diperlukan.

2.4 Kaedah Penegangan Keseluruhan

Kaedah penegangan keseluruhan digunakan terutamanya untuk struktur kabel dan struktur membran tegangan.

Sebilangan bicu hidraulik atau peranti penegang khusus digunakan untuk menggunakan ketegangan terkawal pada kabel sehingga paras prategasan dan ketinggian struktur yang diperlukan dicapai.

Ia amat sesuai untuk bumbung besar yang disokong kabel dan struktur membran tegangan.

Kelebihan

• Aplikasi prategasan yang cekap

• Kawalan tepat daya kabel

• Kerja manual altitud tinggi dikurangkan

• Keperluan buruh yang lebih rendah

• Peningkatan kecekapan pembinaan

• Sesuai untuk pemasangan segerak

Oleh kerana struktur kabel dan membran sangat sensitif terhadap prategasan, operasi penegangan harus dipantau dengan teliti untuk memastikan tahap daya, geometri struktur dan ubah bentuk kekal dalam toleransi reka bentuk.

2.5 Kaedah Pengembangan Progresif untuk Struktur Cangkang Grid

Kaedah pengembangan progresif ialah teknik pemasangan lanjutan yang kerap digunakan pada struktur cengkerang grid besar.

Prosedur asas ialah:

1. Pasang bahagian tengah cengkerang grid di aras tanah.

2. Angkat bahagian yang dipasang ke ketinggian yang telah ditetapkan.

3. Pasang bahagian struktur sekeliling tambahan.

4. Angkat semula struktur yang diperbesarkan.

5. Ulangi proses sehingga shell grid lengkap telah dipasang.

Kelebihan

Kaedah ini boleh memberikan beberapa faedah:

• Mengurangkan keperluan sokongan sementara

• Lebih banyak kerja pemasangan boleh disiapkan di aras tanah

• Kualiti kimpalan dan sambungan yang lebih baik

• Mengurangkan risiko bekerja di ketinggian

• Keselamatan pembinaan yang lebih baik

• Pemeriksaan kualiti yang lebih mudah

• Sesuai untuk struktur spatial yang sangat besar

Oleh kerana kelebihan ini, pemasangan pengembangan progresif semakin dipertimbangkan untuk projek cengkerang grid keluli rentang panjang yang kompleks.

2.6 Kaedah Pemasangan Cantilever

Dalam kaedah pemasangan julur, unit struktur yang agak kecil dibuat pasang siap atau dipasang di aras tanah dan kemudian diangkat terus ke kedudukannya.

Unit struktur baharu dipasang secara progresif dari bahagian struktur yang telah siap.

Kaedah ini secara amnya sesuai untuk struktur keluli spatial yang agak kecil atau mudah dari segi struktur.

Kelebihan

• Kurang sokongan sementara

• Mengurangkan kerja sementara

• Potensi pengurangan kos pembinaan

• Urutan pemasangan yang fleksibel

Walau bagaimanapun, kestabilan peringkat pembinaan adalah kritikal.

Struktur yang dipasang sebelum ini mesti mempunyai kekukuhan dan kestabilan geometri yang mencukupi sebelum anggota tambahan boleh dipasang.

Risiko yang berpotensi termasuk:

• Ubah bentuk sementara yang berlebihan

• Tegasan sekunder akibat pembinaan

• Ketidakstabilan sistem struktur yang tidak lengkap

• Kawalan penjajaran yang sukar

• Keperluan keselamatan yang lebih tinggi semasa ereksi

Oleh itu, simulasi struktur dan analisis peringkat pembinaan perlu diselesaikan sebelum menggunakan kaedah pemasangan julur.

3. Bagaimana Memilih Kaedah Pembinaan Yang Tepat

Tiada kaedah pembinaan tunggal yang sesuai untuk setiap struktur keluli rentang panjang.

Strategi pemasangan hendaklah ditentukan mengikut keadaan projek tertentu.

Faktor penting termasuk:

• Sistem struktur

• Rentang bangunan dan ketinggian

• Ton keluli

• Dimensi komponen

• Kebolehcapaian tapak

• Kapasiti kren

• Kawasan perhimpunan yang tersedia

• Syarat sokongan sementara

• Jadual pembinaan

• Keadaan cuaca tempatan

• Sekatan pengangkutan

• Keperluan keselamatan

• Had ubah bentuk struktur

• Keperluan ketepatan pemasangan

Untuk projek yang kompleks, pelbagai kaedah pembinaan boleh digabungkan.

Contohnya, sebahagian daripada struktur bumbung boleh dipasang di aras tanah, diangkat sebagai unit besar, dan kemudian disiapkan melalui pemasangan altitud tinggi.

Simulasi pembinaan terperinci, analisis pengangkatan, reka bentuk sokongan sementara, dan pemantauan ubah bentuk adalah penting untuk memastikan keselamatan struktur.

4. Kesimpulan

Struktur keluli rentang panjang memberikan kelebihan yang ketara untuk bangunan yang memerlukan ruang terbuka yang besar, fleksibiliti seni bina, kecekapan struktur yang tinggi dan tiang dalaman yang berkurangan.

Sistem struktur biasa termasuk bingkai ruang, cengkerang grid, struktur membran tegangan, struktur yang disokong kabel dan struktur cangkerang nipis.

Bergantung pada keperluan projek, pembinaan boleh disiapkan melalui pemasangan in-situ altitud tinggi, pemasangan gelongsor, pengangkatan keseluruhan, ketegangan yang disegerakkan, pengembangan progresif, atau pendirian julur.

Kejayaan projek struktur keluli rentang panjang bukan sahaja bergantung pada reka bentuk struktur, tetapi juga pada ketepatan fabrikasi, kualiti sambungan, kestabilan sementara, kawalan pengangkatan, penjujukan pemasangan dan kejuruteraan peringkat pembinaan.

ZSJH STEEL Penyelesaian Struktur Keluli Span Panjang

ZSJH STEEL menyediakan penyelesaian struktur keluli bersepadu untuk projek pembinaan perindustrian, komersial dan besar.

Perkhidmatan kami boleh termasuk:

• Fabrikasi keluli berstruktur

• Pembuatan struktur keluli tersuai

• Perincian kejuruteraan dan lukisan kedai

• BIM dan sokongan pemodelan 3D

• Rangka ruang keluli dan fabrikasi struktur bumbung

• Bekalan komponen keluli struktur

• Kimpalan dan fabrikasi sambungan

• Rawatan permukaan dan perlindungan kakisan

• Pemeriksaan kualiti

• Pembungkusan eksport

• Sokongan logistik antarabangsa

• Pemasangan dan bimbingan teknikal

Sama ada projek anda melibatkan kilang, gudang, pusat logistik, dewan pameran, stadium, kemudahan pengangkutan atau bangunan keluli rentang besar yang lain, pasukan kami boleh menyediakan penyelesaian fabrikasi dan bekalan tersuai mengikut lukisan projek dan keperluan teknikal.

Mempunyai projek struktur keluli rentang panjang? Hantarkan lukisan, spesifikasi dan keperluan projek anda kepada kami untuk penilaian teknikal dan sebut harga.
