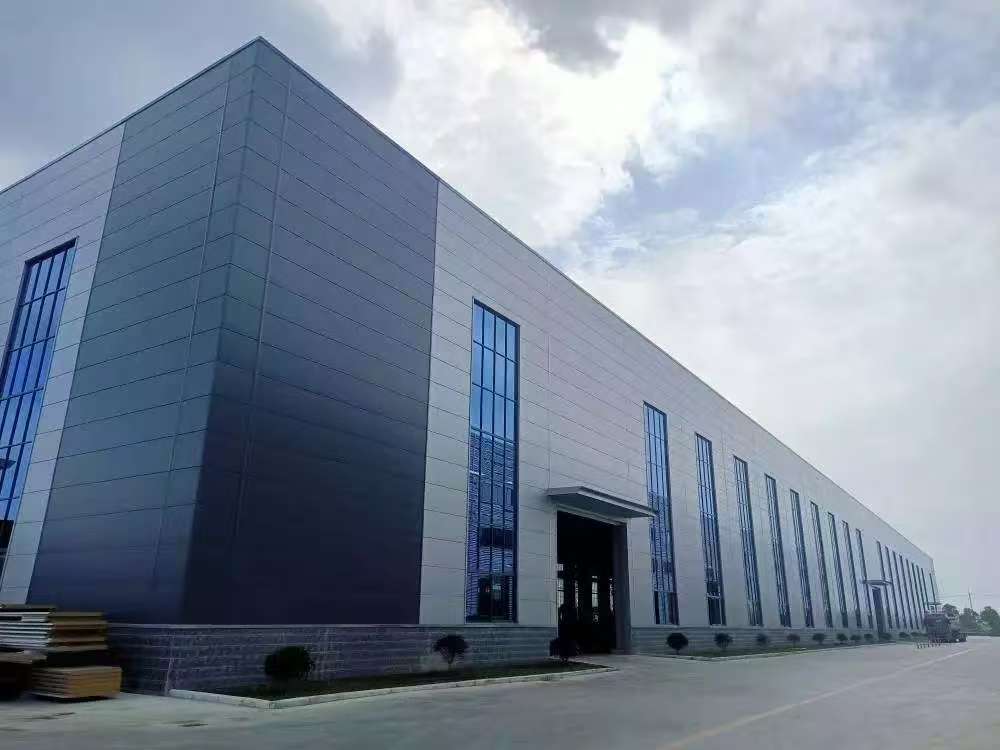

ساخت سازه های فولادی یکی از پرکاربردترین سیستم های ساختمانی برای پروژه های صنعتی، تجاری، انباری و زیربنایی می باشد. اجزای اصلی سازه شامل ستون های فولادی، تیرهای فولادی، خرپاهای فولادی و سایر اعضای فولادی ساخته شده از مقاطع فولادی سازه ای و صفحات فولادی ساخته شده و با جوش، پیچ و مهره یا سایر روش های بست به هم متصل می شوند.

در مقایسه با بسیاری از سیستم های ساخت و ساز سنتی، سازه های فولادی مزایای قابل توجهی مانند استحکام بالا، نصب سریع، طراحی انعطاف پذیر، کاهش زمان ساخت و سازگاری عالی برای کاربردهای صنعتی و تجاری را ارائه می دهند.

برای یک پروژه سازه فولادی برای دستیابی به عملکرد قابل اعتماد، دقت و کیفیت فونداسیون بسیار مهم است. نصب و بازرسی صحیح قطعات تعبیه شده، انکر بولت ها، سطوح پایه و پایه های ستون به طور مستقیم بر کارایی و ایمنی فرآیند نصب فولاد بعدی تأثیر می گذارد.

1. اهمیت پی سازه های فولادی

بسیاری از پروژه‌های سازه‌های فولادی نیاز به انکر بولت‌های تعبیه‌شده یا اجزای فولادی تعبیه‌شده برای نصب در مرحله فونداسیون عمرانی دارند.

این امر به ویژه برای:

• کارخانه های سازه های فولادی

• کارگاه های صنعتی

• انبارهای فولاد

• ساختمان های لجستیک

• ساختمان های فولادی تجاری

• سازه های فولادی دهانه بزرگ

قبل از اینکه بتوان ستون های فولادی را برپا کرد، پایه های بتن مسلح به طور کلی طبق نقشه های سازه ای ساخته می شوند. انکر بولت ها و اجزای تعبیه شده باید قبل از ریختن بتن به طور دقیق در محل قرار گیرند.

اگر ابعاد فونداسیون، موقعیت پیچ لنگر، ارتفاعات یا خطوط مرکزی نادرست باشد، ممکن است مشکلاتی در حین نصب فولاد رخ دهد، از جمله ناهماهنگی ستون، مشکلات نصب، کار تنظیم بیش از حد، یا انحراف سازه.

بنابراین، ساخت فونداسیون و بازرسی باید با توجه به نقشه های پروژه و الزامات مهندسی مربوطه قبل از شروع نصب اسکلت فلزی تکمیل شود.

2. آماده سازی پایه ستون فولادی

قبل از نصب ستون فولادی، محور موقعیت هر ستون باید به وضوح بر روی سطح پایه ستون مشخص شود.

هنگامی که از شیلنگ های فولادی یا ورق های یاتاقان برای حمایت از ستون فولادی استفاده می شود، ناحیه باربری مورد نیاز باید با توجه به عواملی مانند:

• مقاومت فشاری بتن پی

• بار از طریق پایه ستون فولادی منتقل می شود

• بارهای اعمال شده قبل از تزریق ثانویه

• نیروی سفت کردن انکر بولت ها

• اندازه و ضخامت صفحه پایه ستون فولادی

سطوح تماس بین شیم های فولادی، سطح پایه و صفحه پایه ستون فولادی باید صاف و پایدار باشد تا از انتقال مناسب بار اطمینان حاصل شود.

ارتفاع فونداسیون نیز باید قبل از نعوظ به دقت بررسی و تنظیم شود.

در بسیاری از پروژه‌های سازه‌های فولادی، ارتفاع فونداسیون بتنی ممکن است تقریباً 50 تا 60 میلی‌متر زیر ارتفاع طراحی‌شده پایین ستون فولادی باشد. سپس می توان از میله های فولادی، صفحات یاتاقان یا ملات تراز کننده برای دستیابی به ارتفاع نصب مورد نیاز استفاده کرد.

ابعاد واقعی باید همیشه از نقشه های سازه ای تایید شده و مشخصات پروژه پیروی کند.

3. بازرسی پایه قبل از نصب سازه فولادی

قبل از شروع نصب سازه فولادی، پیمانکار باید شرایط فونداسیون را بازرسی و بررسی کند.

موارد مهم بازرسی معمولاً عبارتند از:

محور موقعیت یابی ساختمان

خطوط مرکزی ساختمان و محورهای تعیین موقعیت باید بررسی شوند تا اطمینان حاصل شود که سازه فولادی می تواند مطابق با طرح مورد تایید نصب شود.

محور پایه

خط مرکزی هر پایه ستون باید با الزامات موقعیت ستون فولادی مطابقت داشته باشد.

ارتفاع پایه

ارتفاع بالای پی بتنی باید اندازه گیری و با ارتفاع طراحی مقایسه شود.

موقعیت پیچ لنگر

موقعیت، فاصله، ارتفاع برآمدگی و عمودی انکر بولت ها باید به دقت بررسی شود.

مشخصات پیچ لنگر

قطر پیچ، طول، وضعیت رزوه و مشخصات مواد باید با الزامات طراحی پروژه مطابقت داشته باشد.

هر گونه انحراف بیش از حد مجاز پروژه باید قبل از نصب ستون فولادی ارزیابی و اصلاح شود.

4. بازرسی انکر بولت

انکر بولت ها اجزای مهم اتصال بین ستون های فولادی و پایه های بتنی هستند.

قبل از نصب فولادی، هر پیچ لنگر باید از نظر موارد زیر بررسی شود:

• موقعیت افقی

• انحراف خط مرکزی

• ارتفاع

• فاصله پیچ

• طول نخ در معرض

• قطر پیچ

• وضعیت نخ

• عمودی بودن

• آسیب یا تغییر شکل

اگر موقعیت واقعی پیچ به طور قابل توجهی با موقعیت طراحی متفاوت است، قبل از انجام اقدامات اصلاحی، مشکل باید توسط مهندس پروژه بررسی شود.

بسته به شرایط مهندسی، راه حل های ممکن ممکن است شامل اصلاح صفحه پایه ستون یا تنظیم آرایش سوراخ پیچ پس از تأیید سازه باشد.

باید از برش، خم شدن یا جابجایی غیرمجاز انکر بولت ها اجتناب شود زیرا اصلاحات نادرست ممکن است بر ایمنی سازه تأثیر بگذارد.

5. الزامات تحویل بنیاد

هنگامی که ساخت فونداسیون به صورت مرحله‌ای تکمیل می‌شود، هر بخش تحویل معمولاً باید دارای پایه ستون کافی برای تشکیل یک واحد نصب فولادی پایدار باشد.

قبل از واگذاری فونداسیون، به طور کلی باید شرایط زیر تایید شود:

• بتن فونداسیون به مقاومت طراحی لازم رسیده است.

• پس پر کردن اطراف فونداسیون کامل شده و به درستی متراکم شده است.

• محورهای ساختمان و نقاط مرجع به وضوح مشخص شده اند.

• معیارهای ارتفاع پایه کامل و دقیق هستند.

• سطح بالایی فونداسیون به درستی آماده شده است.

• مناطقی که نیاز به تزریق ثانویه دارند با توجه به نیاز پروژه آماده می شوند.

• انکر بولت ها به درستی قرار گرفته اند و از آسیب محافظت می شوند.

• اجزای تعبیه شده کامل و به درستی نصب شده اند.

تنها پس از تأیید این شرایط باید نصب سازه فولادی ادامه یابد.

6. آماده سازی گروتینگ ثانویه

پس از اینکه ستون های فولادی قرار گرفتند، تنظیم شدند و به طور موقت ایمن شدند، تزریق ثانویه معمولاً در زیر صفحات پایه ستون انجام می شود.

هدف از تزریق ثانویه ایجاد پشتیبانی یکنواخت بین صفحه پایه ستون فولادی و فونداسیون بتنی و اطمینان از انتقال صحیح بارهای سازه ای است.

قبل از تزریق سطح فونداسیون باید طبق مشخصات مهندسی تمیز و آماده شود.

محل تزریق باید عاری از موارد زیر باشد:

• گرد و غبار

• بتن شل

• آلودگی نفتی

• آب ایستاده

• نخاله های ساختمانی

آماده سازی سطح مناسب به بهبود پیوند بین فونداسیون بتن موجود و مواد تزریق کمک می کند.

7. چرا دقت پایه مهم است؟

دقت فونداسیون تاثیر مستقیمی بر نصب سازه فولادی دارد.

نصب فونداسیون با کیفیت بالا می تواند کمک کند:

• بهبود راندمان نصب ستون فولادی

• کار تنظیم سایت را کاهش دهید

• جلوگیری از جابجایی ستون

• خطاهای تراز سازه را کاهش دهید

• اتصالات تیر و ستون را دقیق حفظ کنید

• بهبود کیفیت نصب

• از انتقال صحیح بار ساختاری اطمینان حاصل کنید

• بهبود پایداری کلی ساختمان فولادی

اگر خطاهای فونداسیون قبل از نصب فولاد شناسایی نشوند، ممکن است منجر به تنظیمات اضافی ساخت، تاخیر در نصب، افزایش هزینه های ساخت و ساز یا مشکلات تراز سازه شوند.

8. کنترل کیفیت پایه برای پروژه های سازه های فولادی

یک سیستم کنترل کیفیت کامل سازه فولادی باید قبل از رسیدن اعضای فولادی به محل ساخت و ساز شروع شود.

بازرسی فونداسیون باید با نقشه های سازه، نقشه های ساخت، چیدمان پیچ لنگر و طرح های نصب هماهنگ شود.

نکات کلیدی کنترل کیفیت عبارتند از:

1. ابعاد فونداسیون

2. خطوط مرکزی ستون

3. ارتفاعات فونداسیون

4. موقعیت های پیچ لنگر

5. فاصله پیچ لنگر

6. قطعات فولادی تعبیه شده

7. مقاومت بتن

8. سطوح یاتاقان پایه ستون

9. آماده سازی تزریق ثانویه

10. بازرسی تحویل بنیاد

از طریق نصب فونداسیون دقیق و بازرسی سیستماتیک، فرآیند نصب سازه فولادی بعدی را می توان با کارایی و اطمینان بیشتری تکمیل کرد.

نتیجه گیری

نصب فونداسیون یکی از مهمترین مراحل اولیه پروژه سازه فولادی است.

موقعیت دقیق انکر بولت ها، ارتفاع صحیح فونداسیون، آماده سازی مناسب بتن و بازرسی دقیق قبل از نصب فولاد به اطمینان از نصب دقیق ستون های فولادی و سایر اجزای سازه کمک می کند.

برای ساختمان‌های صنعتی، انبارها، کارگاه‌ها، تأسیسات لجستیکی و سایر پروژه‌های سازه‌های فولادی، بازرسی دقیق فونداسیون و کنترل کیفیت می‌تواند به طور قابل توجهی مشکلات نصب را کاهش دهد و پایه‌ای مطمئن برای ایمنی و پایداری کل سازه فولادی فراهم کند.
