Der Bau von Stahlkonstruktionen im Rahmen eines Generalunternehmermodells ist ein Lieferansatz aus einer Hand für Eigentümer, bei dem ein verantwortlicher Auftragnehmer mit separaten Anbietern für Planung, Fertigung und Montage verglichen wird. Es verbindet Designkoordination, Detaillierung, Beschaffung, Fertigung, Logistik, Installation, Qualitätskontrolle und Übergabe. Das Geschäftsproblem ist in der Regel nicht allein der Stahlpreis. Es kommt zu Terminverschiebungen, Lücken zwischen Entwurf und Fertigung, Kostensteigerungen und unklarer Verantwortung, wenn komplexe Stahlpakete von der Berechnung zur Baustellenarbeit übergehen.

Die Entscheidungsfindung sollte den Lieferumfang, die technische Tiefe, die Fabrikkapazität, die Montageplanung, die Konformität und die Lebenszykluskosten umfassen. Technische Variablen wie Lasten, Verbindungen, Fertigungsreihenfolge, Brandschutz, Beschichtungen und Hebemethoden wirken sich direkt auf die kommerziellen Ergebnisse aus. In diesem Leitfaden wird erläutert, wie die allgemeine Auftragsvergabe in den Bereichen Design, Beschaffung, Fertigung, Logistik, Montage, Qualitätssicherung/Qualitätskontrolle und Übergabe funktioniert, sodass Bieter anhand des installierten Risikos und nicht anhand der Gesamttonnage beurteilt werden können. Außerdem werden praktische Nachweisanforderungen vor der Vergabe von Industrie-, Lager- und Hochbauprojekten festgelegt.

Wichtige Erkenntnisse

• Der Bau von Stahlkonstruktionen ist am schnellsten und risikoärmsten, wenn Planung, Detaillierung, Fertigung und Montage im Rahmen eines verantwortungsvollen Liefermodells koordiniert werden

• Der richtige Auftragnehmer ist nicht nur ein Stahllieferant; Sie benötigen eine bewährte Stahlkonstruktionstechnik, Fertigungskapazitäten, Montageplanung und eine auf Standards basierende Qualitätskontrolle

• Die Kosten sollten anhand der gesamten Installationskosten und der Terminsicherheit beurteilt werden, nicht nur anhand des Stahlpreises pro Tonne. Verbindungsdesign, Beschichtungen, Logistik, Kranpläne und Nacharbeitsrisiken verändern die Gesamtbetriebskosten erheblich

• Stahl ist oft die bessere Wahl für große Spannweiten, Industriegebäude und Hochhausprojekte mit Stahlrahmen, aber Brandschutz, Korrosionsbelastung und Vorschriften müssen im Voraus ehrlich bepreist werden

• Ein glaubwürdiges Angebot sollte die Einhaltung von Vorschriften, rückverfolgbare Materialien, qualifizierte Schweiß- und Verschraubungsverfahren, Fabrikkapazität, realistische Fertigungsvorlaufzeiten und eine klare Verantwortungsmatrix nachweisen

Was der Stahlkonstruktionsbau in einem Generalunternehmermodell beinhaltet

Was Generalunternehmerschaft bei Stahlbauprojekten bedeutet

Generalunternehmer für Stahlbauarbeiten bedeuten, dass eine Lieferkette das Stahlpaket von der ersten Definition bis zur Endabnahme verwaltet. Der Leistungsumfang kann Konzeptunterstützung, Tragwerksentwurfskoordination, Verbindungsentwurf, Detaillierung, Beschaffung, Fertigung, Transport, Montage, Inspektionsunterstützung und Übergabedokumentation umfassen.

Dies unterscheidet sich von Verträgen, bei denen es nur um die Materiallieferung oder die reine Fertigung geht. Bei der getrennten Beschaffung können Entwurfsabsicht, Werkstattdetails, Fertigungsreihenfolge und Montage vor Ort bei unterschiedlichen Parteien liegen. Wenn eine Verbindung mit einer Kranbahn, einer Dachöffnung oder der Position des Ankerbolzens in Konflikt steht, kann die Verantwortung umstritten sein. Im Rahmen eines integrierten Modells koordiniert der Auftragnehmer RFIs, Zeichnungsänderungen, Shop-Prioritäten, Versandmarken und Reaktionen vor Ort über einen kontrollierten Arbeitsablauf.

Das Modell ist am wertvollsten, wenn das Projekt komprimierte Termine, umfangreiche Handelsschnittstellen, Exportlogistik, phasenweise Übergabe oder begrenzte Stahlkompetenz auf Eigentümerseite aufweist. Es hilft auch, wenn bei wiederholten Bauten die gewonnenen Erkenntnisse aus einer Phase in die nächste übernommen werden müssen.

Verantwortungsmatrix für den Stahlbau

Party	Typische Verantwortlichkeiten	Risiko, wenn die Verantwortung unklar ist
Eigentümer	Definiert Gebäudenutzung, Betriebslasten, Budget, Erweiterungspläne und Entscheidungsfristen	Späte Änderungen, Neugestaltung und unklare Akzeptanzkriterien
Architekt	Koordiniert Layout, lichte Höhe, Zugang, Hüllkurve, Belegung und codegesteuerten Platzbedarf	Konflikte zwischen nutzbarem Raum und struktureller Effizienz
Statiker	Entwirft Rahmen für Sicherheit, Stabilität, Wartungsfreundlichkeit und Einhaltung von Vorschriften	Unsicherer, überbauter oder schwer zu errichtender Rahmen
Stahldetailer	Erstellt Werkstattzeichnungen, Verbindungsdetails, Schraubenlisten, Montagezeichnungen und Markierungsnummern	Verzögerungen bei der Herstellung, fehlende Teile und Fehler bei der Montage vor Ort
Fabrik für Stahlkonstruktionen	Beschafft Materialien, stellt Bauteile her, gewährleistet die Rückverfolgbarkeit, trägt Beschichtungen auf und verpackt nach Montagebereich	Qualitätsschwankungen, Beschichtungsfehler und ungeordnete Lieferung
Generalunternehmer	Koordiniert Fundamente, Verkleidung, MEP, Inspektionen, Sicherheit, RFIs, Zeitplan und Übergabe	Schnittstellenfehler zwischen Stahl und anderen Gewerken
Erektor	Steuert das Heben, die vorübergehende Stabilität, das Verschrauben, das Schweißen vor Ort, die Ausrichtung und die Sicherheit vor Ort	Unsichere Montage, Toleranzfehler und Nacharbeit
Behörde oder Drittinspektor	Überprüft die Einhaltung von Vorschriften, spezielle Inspektionen, Abnahmeprotokolle und Abschlussdokumente	Fehlgeschlagene Inspektionen, Genehmigungsprobleme und verzögerte Belegung

Typische Projekttypen werden abgedeckt

Integrierte Stahllieferungen sind für Lagerhallen, Logistikzentren, Industriehallen, Flugzeughangars, Sportanlagen und Hybridgebäude aus Stahlbeton üblich. Es passt auch ein Stahlkonstruktionswerkstatt, in der Kranträger, Zwischengeschosse, Belüftung, Prozessausrüstung und Erweiterungsschächte frühzeitig koordiniert werden müssen.

A Vorgefertigte Stahlkonstruktionen können die Standortdauer verkürzen, wenn vor der Herstellung wiederholte Felder, standardisierte Elemente und eine klare Nummerierung der Markierungen vereinbart werden. A Ein Hochhaus-Stahlrahmenprojekt kann von einem geringeren Strukturgewicht, einem schnellen Aufbau der Etagen und einem duktilen seismischen Verhalten profitieren, erfordert jedoch strengere Kontrollen über Brandschutz, Toleranzen und Verbindungen.

Wann die integrierte Zustellung passt und wann nicht

• Es eignet sich für Projekte mit strengen Zeitplänen, phasenweiser Belegung oder überregionaler Logistik.

• Es eignet sich für Gebäude, in denen sich Stahl, Fundamente, Verkleidungen, Kräne, MEP und Brandschutz überlappen.

• Es eignet sich für Eigentümer, die eine Partei benötigen, die die Detaillierung, Herstellung, Lieferung und Montagereihenfolge kontrolliert.

• Es passt möglicherweise nicht für sehr kleine Gebäude, in denen die lokale Handelskoordinierung einfach ist.

• Es eignet sich möglicherweise nicht für Eigentümer, die in jeder Phase eine separate Beschaffung mit mehreren Ausschreibungen benötigen.

Ist der Stahlbau das richtige Tragwerkssystem für das Projekt?

Stahlkonstruktion vs. Stahlbeton

Stahl wird häufig wegen großer Spannweiten, leichterer Fundamente, schnellerer Montage, zukünftiger Erweiterung und besserer Anpassungsfähigkeit ausgewählt. Beton kann kommerziell stärker sein, wenn Feuerwiderstand, akustische Masse, Vibrationsdämpfung oder lokale Materialökonomie dominieren. Die richtige Antwort hängt von der Nutzung, den Auslastungen, dem Code, dem Site-Zugriff und der Lebenszyklusstrategie ab.

Faktor	Stahlkonstruktion	Stahlbeton
Gewicht	Normalerweise viel leichter; Einige Vergleiche geben an, dass geeignete Stahlrahmen etwa 60 % leichter sind	Heftigere, oft zunehmende Grundreaktionen
Indikative Bodentotlast	Abhängig vom Systemdesign liegen sie oft bei etwa 60 bis 75 psf	Abhängig von der Platten- und Trägerkonstruktion liegen sie oft bei etwa 110 bis 130 psf
Spannenfähigkeit	Stark für große Gitter, lichte Spannweiten, Fachwerke und Portalrahmen	Lässt sich gut spannen, kann aber tiefer oder schwerer werden
Zeitplan	Eine Fertigung außerhalb des Standorts und eine schnelle Montage vor Ort können den kritischen Weg vor Ort verkürzen	Schalung, phasenweises Gießen und Aushärtezeit können die Reihenfolge verlängern
Seismisches Verhalten	Duktil, wenn gemäß den geltenden Vorschriften entworfen und detailliert	Eine höhere Masse kann den seismischen Bedarf erhöhen
Feuerstrategie	Erfordert häufig eine dämmschichtbildende Beschichtung, eine zementäre Brandschutzbeschichtung, eine Ummantelung oder ein anderes zugelassenes System	Betonmasse kann einen inhärenten Feuerwiderstand bieten
Zukünftige Änderungen	Im Allgemeinen einfacher zu ändern, zu verstärken, zu erweitern oder teilweise zu verschieben	Änderungen können störender und arbeitsintensiver sein

Passgenaue Anwendungen für Stahl

• Weitläufige Produktionshallen, Logistikzentren, Lagerhallen und Werkstätten benötigen Freiflächen.

• Industriegebäude, in denen Ausfallzeiten, schnelle Inbetriebnahme und zukünftige Linienänderungen Auswirkungen auf den ROI haben.

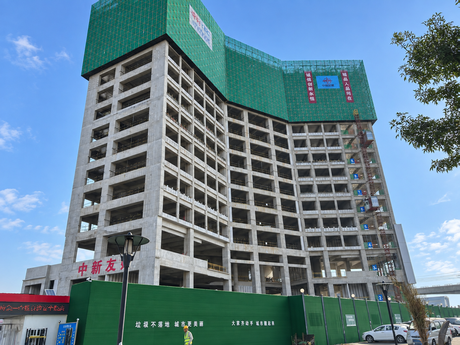

• Hochhaus- oder Stadtprojekte, bei denen leichtere Elemente und eine schnellere Montage die Zugangsplanung verbessern.

• Wiederholbare vorgefertigte Programme mit standardisierten Feldern und Ausbaustufen.

• Gebäude mit effizienten Rastern, z. B. etwa 42 Fuß x 30 Fuß, bei denen die Technik das Layout validiert.

Vorteile und Einschränkungen Eigentümer sollten den Preis frühzeitig festlegen

Kategorie	Kommerzieller Effekt	Antwort des Auftragnehmers
Hohes Verhältnis von Festigkeit zu Gewicht	Kann Fundamente reduzieren und große Spannweiten stützen	Überprüfen Sie frühzeitig den Feldabstand, die Elementgrößen und das seitliche System
Fabrikfertigung	Verbessert die Wiederholgenauigkeit und den Inspektionszugang	Verwenden Sie rückverfolgbare Materialien, kalibrierte Geräte und QS-Aufzeichnungen der Werkstatt
Brandschutz	Fügt Kosten, Inspektionsschritte und Handelskoordination hinzu	Definieren Sie vor der endgültigen Preisgestaltung die Brandschutzklasse und kompatible Systeme
Korrosionseinwirkung	Erhöht den Beschichtungs-, Verzinkungs- und Wartungsaufwand	Klassifizieren Sie die Küsten-, Chemikalien-, Feuchte- oder Innenraumbelastung richtig
Knicken und Vibration	Kann den Komfort, den Maschinenbetrieb und die Wartungsfreundlichkeit beeinträchtigen	Kontrollieren Sie Aussteifung, Steifigkeit, Durchbiegungsgrenzen und Verbindungsdetails

Der End-to-End-Stahlkonstruktions-Engineering-Prozess

Frontend-Definition und Machbarkeit

Die Front-End-Phase wandelt Geschäftsanforderungen in technische Kriterien um. Das Projektteam sollte Gebäudenutzung, Raster, lichte Höhe, Bodenlasten, Dachlasten, Kranlasten, Ausrüstungslasten, Vibrationsgrenzen, Erweiterungsstrategie, Zugangsbeschränkungen und Genehmigungsroute bestätigen. Diese Elemente wirken sich auf die Tonnage, die Elementauswahl, die Fundamentreaktionen, die Fertigungsreihenfolge und die Errichtungsmethode aus.

Auch kaufmännische Annahmen sollten frühzeitig festgelegt werden. Dazu gehören das angestrebte Fertigstellungsdatum, die Gültigkeit des Stahlpreises, Fertigungszeiträume, Beschichtungsklasse, Brandschutzklasse, Exportverpackung, Versandentfernung und Inspektionsumfang. Ein Design-Basis-Memorandum bietet Bietern die gleichen Lastannahmen, Durchbiegungsgrenzen, Korrosionsklasse, Brandkriterien und Codebasis.

Strukturelle Entwurfsziele und Arbeitsablauf

Beim Stahlbau handelt es sich sowohl um Konzeptentwicklung als auch um Bauteildimensionierung. Der Ingenieur muss Festigkeit, Stabilität, Wartungsfreundlichkeit, Konstruierbarkeit, Inspektionszugang, Wartung und Kosten in Einklang bringen. Der Arbeitsablauf sollte vor der Fertigungsfreigabe sichtbar sein.

• Bestätigen Sie Belegung, Gebäudenutzung, Betriebslasten und Leistungskriterien.

• Entwickeln Sie Raster, Feldabstände, lichte Höhen, Dachneigung und Ausdehnungsannahmen.

• Wählen Sie den Primärrahmen und das seitliche Widerstandssystem.

• Definieren Sie tote Lasten, aktive Lasten, Dachlasten, Wind-, Schnee-, seismische, Kran-, Ausrüstungs- und Begleitlasten.

• Analysieren Sie die Struktur und schließen Sie die vorläufige Dimensionierung der Elemente ab.

• Entwerfen Sie Balken, Stützen, Aussteifungen, Fachwerke, Träger, Grundplatten und wichtige sekundäre Elemente.

• Entwerfen Sie Verbindungen und überprüfen Sie die Praktikabilität in der Werkstatt und vor Ort.

• Überprüfen Sie Transportgrenzen, Kranzugang, Montagereihenfolge und Machbarkeit der Fertigung.

• Geben Sie Berechnungen, Zeichnungen, Spezifikationen und Prüfanforderungen zur Genehmigung aus.

Lasten, Codebasis und Entwurfsmethoden

Die Lastdefinition kann das Budget mehr verändern als ein kleiner Unterschied beim Stahlpreis. Zu den Eigenlasten zählen Stahleigengewicht, Decks, Dachsysteme, Verkleidungen, Decken, Brandschutz und feste Ausrüstung. Zu den Nutzlasten gehören Belegung, Lagerung, Fahrzeuge, Wartungszugang, bewegliche Ausrüstung und Kräne. Zu den Umweltbelastungen zählen Wind, Schnee, Regen, Temperatur, Exposition und seismische Einwirkungen.

Die Codebasis muss vor dem Angebotsvergleich bekannt gegeben werden. Zu den gängigen Standards gehören je nach Gerichtsbarkeit AISC, ASCE/SEI 7, IBC, Eurocode, GB, AWS, RCSC, ASTM oder lokale Äquivalente. Wenn LRFD angewendet wird, muss der Bemessungswiderstand die berücksichtigten Lasteffekte übersteigen. Lastkombinationen, Widerstandsfaktoren, Gebrauchstauglichkeitsgrenzen und spezielle Prüfregeln müssen den geltenden Vorschriften entnommen werden.

Struktursysteme, Mitglieder und Verbindungen

Verstrebte Rahmen sind für viele Industrie- und Lagergebäude effizient. Momentenrahmen bewahren offene Grundrisse, bei denen eine diagonale Aussteifung nicht akzeptabel ist. Portalrahmen, starre Rahmen, Fachwerkträger, Verbundträger, Metalldecks und Hybridsysteme eignen sich für Werkstätten, Hochhausprojekte und Gebäude mit großer Spannweite.

Zu den Kernstahlbauteilen gehören Zugglieder, Druckglieder, Balken, Balkenstützen, Fachwerke, Träger, Pfetten, Gurte, Plattformen, Treppen, Leitern und Handläufe. Sekundärstahl erfordert immer noch eine Koordination, da er sich auf den Zugang, die MEP-Routenführung, die Versandmarkierungen und den Arbeitsaufwand vor Ort auswirkt.

Verbindungen verdienen eine frühzeitige Überprüfung. Einfache Schraubverbindungen sind in der Regel schnell zu errichten. Momentenverbindungen übertragen Biegung und Scherung und erfordern daher zusätzliche Fertigungsstunden, Montagekontrollen und Inspektionsschritte. Feldschweißen löst möglicherweise Geometrieprobleme, kann aber auch das Wetterrisiko, das Zugangsrisiko und die Anforderungen an zerstörungsfreie Prüfungen erhöhen.

Schrauben, Schweißen und BIM-Koordination

• Zu den gängigen Schraubenkategorien gehören A307 für begrenzte, leichte Anwendungen, sofern zulässig, sowie hochfeste Schrauben der Klassen ASTM F3125 A325 und A490.

• Zu den üblichen Installationsprüfungen gehören das Abdrehen der Mutter, ein kalibrierter Schraubenschlüssel, abdrehbare Spannungskontrollschrauben und Unterlegscheiben mit direkter Spannungsanzeige.

• Zu den gängigen Schweißverfahren gehören SMAW, FCAW und GMAW/MIG, abhängig von der Verfahrensqualifikation und den Bedingungen vor Ort.

• BIM sollte Stahl mit Fundamenten, Einbettungen, Ankerbolzen, Verkleidungen, Dachsystemen, Kränen, MEP, Treppen, Plattformen und Brandschutz koordinieren.

• Durch Modellüberprüfungen sollen Konflikte, Verbindungsengpässe, unzugängliche Schweißnähte, Beschichtungskonflikte und die Transportreihenfolge von LKW zu LKW behoben werden.

Fähigkeiten der Stahlkonstruktionsfabrik: Was vor der Vergabe überprüft werden muss

Warum Fabrikkapazität wichtig ist

Ein kompetentes Designteam kann eine schwache Fertigungskontrolle nicht vollständig ausgleichen. Die Fabrikkapazität wirkt sich auf die Durchlaufzeit, die Maßhaltigkeit, die Beschichtungsqualität, die Verpackungsreihenfolge und die Einrichtung des Standorts aus. Auch unternehmensinterne Prozesse verändern das Risiko. Ausgelagertes Schneiden, Bohren, Verzinken oder Lackieren kann funktionieren, Verantwortlichkeiten und Prüfpunkte müssen jedoch dokumentiert werden.

Der Auftragnehmer sollte nachweisen, dass die Werkstatt die erforderlichen Bauteilgrößen, Plattendicken, Lochtoleranzen, Schweißanforderungen, Wölbungsanforderungen und Anforderungen an die Probemontage bewältigen kann. Komplexe Fachwerke, schwere Knoten, Kranträger und Exportpakete erfordern eine stärkere Werkstattplanung als einfache Säulen und Sparren.

Zu beurteilende Mindestfertigungsfähigkeiten

• Schneiden, Sägen, Bohren, Stanzen, Anfasen, Anpassen, Zusammenbauen und Schweißen von Blechen und Profilen.

• Hydraulisches Biegen oder Wölben, wenn eine voreingestellte Durchbiegungskontrolle erforderlich ist.

• Strahlen, Grundierung, Lackierung, Brandschutzbeschichtung und optionale Verzinkungskoordination.

• CNC-Ausrüstung und digitale Produktionsverfolgung für Wiederholbarkeit und Markierungskontrolle.

• Materialrückverfolgbarkeit für Qualitäten, Schmelznummern, Werkszertifikate, Schweißaufzeichnungen und Beschichtungschargen.

• Möglichkeit der Probemontage für komplexe Geometrien oder den Versand über große Entfernungen.

• Verpackungssysteme, die auf Montagezonen, Hebereihenfolge und LKW- oder Containerbeladung abgestimmt sind.

Typischer Fertigungsablauf und Vorlaufzeit

Ein Standard-Fertigungsablauf beginnt mit der Materialbeschaffung und der Überprüfung des Werkszertifikats. Anschließend erfolgt das Schneiden, Bohren von Löchern, Anpassen, Heftschweißen, Maßprüfungen, Schweißen in der Werkstatt, Richten, Biegen, Schleifen, Probemontage bei Bedarf, Oberflächenvorbereitung, Beschichtung, Endkontrolle, Markierung, Verpackung und Versand.

Viele Bauprojekte liegen in einem Herstellungsfenster von etwa 3 bis 8 Wochen. Die tatsächliche Dauer hängt von der Genehmigungsgeschwindigkeit, der Werkstattauslastung, der Automatisierung, dem Beschichtungssystem, den Verzinkungswarteschlangen, der Verfügbarkeit schwerer Abschnitte, der Beschaffung hochfester Schrauben und der Exportverpackung ab. Die Reihenfolge nach Montagezonen ist sinnvoller als die Planung allein nach Gesamttonnage.

Fragen, die Sie vor der Vergabe stellen sollten

• Wie hoch ist die monatliche Tonnagekapazität und wie hoch ist die aktuelle Auslastung?

• Welche Prozesse werden intern durchgeführt und welche werden an Subunternehmer vergeben?

• Welche Stahlsorten, Blechdicken und Bauteilgrößen kann die Anlage verarbeiten?

• Wie werden WPS/PQR-Aufzeichnungen, Schweißerqualifikationen und Kalibrierungsprotokolle geführt?

• Kann die Fabrik Werkszertifikate, Beschichtungsaufzeichnungen, Inspektionsberichte und Versandlisten bereitstellen?

• Können komplexe Baugruppen vor dem Versand probemontiert werden?

• Wie werden Abweichungen dokumentiert, korrigiert und behoben?

Wie der Stahlbau vor Ort ausgeführt wird

Planung vor der Montage

Die Ausführung der Baustelle beginnt, bevor der Stahl eintrifft. Fundamente und Ankerbolzen sollten anhand genehmigter Toleranzen überprüft werden. Der Auftragnehmer sollte Transportrouten, Entlademethode, Abstellbereich, Kranauswahl, Hubstudien, Sperrzonen, Windgrenzen, Zugangskontrolle und Verfahren für Arbeiten in der Höhe bestätigen.

Eine vorläufige Stabilitätsplanung ist notwendig, da ein teilweise errichteter Rahmen möglicherweise noch nicht seine endgültige Seitenfestigkeit aufweist. In der Erklärung zur Errichtungsmethode sollten die Reihenfolge der Verstrebungen, die Anforderungen an die Verschraubung, Freigabekriterien, Haltepunkte für die Inspektion und Notfallverfahren festgelegt werden.

Logistik und Montagemethoden

Verfahren	Typische Verwendung	Planungsbedenken
Etagenaufbau	Mehrstöckige und Hochhauskonstruktionen, die Stockwerk für Stockwerk voranschreiten	Vertikale Logistik, Verbindungsstellen und Toleranzstapelung
Montage im Plakatstil	Schächte voller Höhe werden nacheinander vorgeschoben	Handelszugang hinter abgeschlossenen Zonen
Modulare oder vormontierte Aufzüge	Wiederholbare Stahlpakete, sofern die Krankapazität dies zulässt	Hebegewicht, Takelage, temporäre Abspannung und Transportgröße
Auf einem Stock gebaute Erektion	Eingeschränkte Websites, kleinere Mitglieder oder kleinere Projekte	Längere Feldarbeit und mehr Einzelhebevorgänge

Die Montagezonen sollten der Reichweite des Krans, den Zufahrtsstraßen, dem Abstellraum und der Reihenfolge der Folgegewerke entsprechen. Der Versand nach Zone trägt dazu bei, dass die zuerst gelieferten Mitglieder auch die ersten sind, die für die Installation benötigt werden. Bei geeigneten Projekten kann eine Zone mehrere LKW-Ladungen darstellen, manchmal etwa 10 LKW-Ladungen, wenn der Projektumfang dies unterstützt.

Feldkontrollpunkte und projektspezifische Probleme

Zu den Prüfungen vor Ort gehören die Position der Ankerbolzen, der Vorsprung, die Montage der Grundplatte, die Säulenverlegung, die Ausrichtung des Rahmens, Aufzeichnungen über die Bolzeninstallation, die Schweißbedingungen vor Ort, die Vorwärmanforderungen und die erforderliche zerstörungsfreie Prüfung. Praktische Benchmarks für die Säuleninstallation können eine horizontale Abweichung von etwa plus oder minus 1 Zoll oder eine Höhe geteilt durch 500 umfassen, sofern die geltende Norm und die Projektspezifikation dies zulassen.

Bei Werkstatt- und Fabrikgebäuden muss besonders auf die Ausrichtung der Kranbahnen, Prozessplattformen, Dachdurchdringungen, Lüftungsgeräte, Rohrgestelle und den Zugang zur Produktionslinie geachtet werden. Vorgefertigte Systeme sind auf genaue Fundamente, klare Markierungsnummerierung und disziplinierte Verpackung angewiesen. Bei Hochhausarbeiten werden städtische Inszenierung, Brandschutzsequenzen, Fassadenschnittstellen, Verbunddeckkoordination, Windkontrolle und öffentlicher Schutz hinzugefügt.

Qualitätskontroll-, Compliance- und Inspektionsstandards

Kernstandards und Inspektionsrollen

Ein glaubwürdiger Auftragnehmer sollte die Standards für Design, Materiallieferung, Verschraubung, Schweißen, Beschichtungen, Montage und Abnahme festlegen. Zu den gängigen Referenzen gehören AISC 360, ASCE/SEI 7, AWS D1.1/D1.1M, RCSC-Anforderungen für hochfeste Schraubverbindungen, ASTM-Produktnormen, IBC-Sonderinspektionsbestimmungen, OSHA oder örtliche Sicherheitsvorschriften sowie örtliche Brand- oder Erdbebenvorschriften.

Inspektionsaufgaben sollten frühzeitig benannt werden. Werkstattinspektion, Feldinspektion, Schweißinspektion, Schraubeninspektion, Beschichtungsinspektion und Endabnahme können internes QC-Personal, externe Inspektoren, Eigentümervertreter oder von der Behörde vorgeschriebene Spezialinspektoren umfassen. Zu den relevanten Qualifikationen können AWS Certified Welding Inspector, ICC-Zertifikate für Baustahl und Schrauben oder Schweißen oder lokale Äquivalente gehören.

Qualitätskontrollen im Laden und vor Ort

Kontrollbereich	Dokumente oder Schecks auf Anfrage
Materialien	Mühlenzertifikate, Rückverfolgbarkeit der Chargennummer, Qualitätsüberprüfung und Eingangskontrollprotokolle
Dimensionskontrolle	Passungsprüfungen, Lochgröße, Abstand, Randabstand, Ausrichtung und Protokolle zur Probemontage
Schweißen	WPS/PQR-Aufzeichnungen, Schweißerqualifikationen, Sichtprüfung und spezifizierte UT-, MT-, PT- oder RT-Berichte
Verschrauben	Schraubenzertifikate, Installationsmethode, Spannungsprüfung und Prüfhaltepunkte
Beschichtungen	Oberflächenprofil, Sauberkeit, Trockenfilmdicke, Aushärtung, Haftung und Reparaturprotokolle
Feldmontage	Ankervermessungen, Lotprüfungen, Ausrichtungsaufzeichnungen, Ausbesserungsreparaturen und Mängellistenabschluss

Brandschutz, Korrosionsschutz und Warnsignale

Die Brandschutzklasse und die Korrosionsbelastung sollten vor der endgültigen Preisgestaltung und Herstellungsfreigabe bestätigt werden. Für dämmschichtbildende Beschichtungen, zementäre Brandschutzsysteme, Plattensysteme, Ummantelungen, Verzinkung und Farbsysteme gelten unterschiedliche Anforderungen an Inspektion, Reparatur, Aussehen und Kompatibilität. Grund-, Deck-, Verzinkungs- und Brandschutzschichten sollten als Gesamtsystem geprüft werden.

• Kein schriftlicher Inspektions- und Testplan, WPS/PQR-Aufzeichnungen oder Inspektionsmatrix.

• Vage Antworten zur Verschraubungsmethode, zur Schweißnahtprüfung, zu Toleranzen oder zu Reparaturen vor Ort.

• Keine Materialrückverfolgbarkeit, keine kalibrierten Geräteaufzeichnungen oder Nachweise eines qualifizierten Schweißers.

• Angebotsausschlüsse für NDT, Beschichtungsreparatur, Brandschutzkoordination oder Sonderprüfungen.

• Häufiges Verlassen auf Website-Korrekturen für vermeidbare Shop-Fehler.

Baukosten für Stahlkonstruktionen: TCO- und ROI-Treiber

Was eigentlich die Kosten treibt

Die Gesamtkosten hängen von der Stahlsorte, der Tonnage, der Abschnittsverfügbarkeit, dem Marktpreis, der Spannweite, dem Feldabstand, der lichten Höhe, dem Quersystem, der Verbindungsdichte, Beschichtungen, dem Brandschutz, der Fertigungskomplexität, den Transportgrenzen, der Kranzeit, Sicherheitskontrollen, Inspektionen und Handelsschnittstellen ab. Lokale Wind-, Schnee-, Erdbeben-, Kran-, Ausrüstungs- und Wartungsanforderungen können die Größe der Elemente und den Anschlussbedarf erheblich verändern.

Der niedrigste Preis pro Tonne kann irreführend sein. Ein niedriges Angebot kann detaillierte Iterationen, Montagehilfen, realistische Feldschweißzugaben, zerstörungsfreie Prüfungen, Sonderprüfungen, Ausbesserungslackierung, Brandschutzkoordination oder Verpackung nach Montagereihenfolge ausschließen. Eine geringere Tonnage ist nicht immer billiger, wenn komplexe Knoten, schwere Schweißarbeiten, schwierige Hebevorgänge oder unzugängliche Inspektionspunkte erforderlich sind.

ROI-Treiber, die für Eigentümer wichtig sind

• Frühere Produktion oder Belegung, da der Aufbau schneller erfolgen kann als betonintensive Arbeiten.

• Reduziertes Fundamentvolumen, da eine leichtere Rahmung die Reaktionen verringert.

• Zukünftige Erweiterung durch zusätzliche Buchten, Zwischengeschosse, Gerätestützen oder geänderte Öffnungen.

• Geringere Unterbrechungen bei Produktionslinienänderungen oder Gebäudeneukonfigurationen.

• Reduzierter Arbeitsaufwand vor Ort bei wiederholbaren vorgefertigten Programmen, wenn Detaillierung und Logistik kontrolliert werden.

• Recyclingfähigkeit, Restwert oder Wiederverwendungspotenzial, sofern die Lebenszyklusplanung dies unterstützt.

Kostenkompromisse nach Projekttyp

Projekttyp	Potenzieller Wert	Kostenrisiko für eine ehrliche Preisgestaltung
Hochbau-Stahlrahmen	Schnellere Montage, leichtere Struktur und gutes seismisches Verhalten	Brandschutz, Verbindungskomplexität, Inspektionen und städtische Logistik
Vorgefertigtes Industriegebäude	Geringerer Arbeitsaufwand vor Ort und schnellere Montage	Höhere Vorabkoordination und strengere Fundamenttoleranzen
Werkstatt	Effiziente Spannweiten und zukünftige Produktionsflexibilität	Kranträger, Prozesslasten, Lüftungsdurchführungen und Plattformen
Fabrikgebäude	Operative Flexibilität und Erweiterungspotenzial	Gerätebelastung, Korrosionseinwirkung, eingebettete Gegenstände und Leitungszugang
Hybrides Stahl-Beton-System	Ausgewogene Steifigkeit, Geschwindigkeit, Feuerbeständigkeit und Kosten	Schnittstellenmanagement zwischen Gewerken und baulichen Systemen

Angebotsvergleichsrahmen

• Normalisieren Sie Angebote nach Entwurfsbasis, Normannahmen, Lasten, Durchbiegungsgrenzen, Brandschutzklasse und Korrosionsklasse.

• Bestätigen Sie Stahlsorte, Beschichtungen, Verzinkung, Brandschutz, Metalldeck, Scherbolzen, Treppen, Handläufe, Kranträger und Sekundärstahl.

• Trennen Sie die Materialeskalationsbedingungen von den Fertigungs-, Montage-, Transport- und Kranpreisen.

• Fordern Sie Annahmen, Ausschlüsse, Alternativen, Einheitssätze und Änderungsregeln an.

• Binden Sie die Zahlung an messbare Meilensteine ​​wie Entwurfsgenehmigung, Beschaffung, Fertigung, Versand, Montagefortschritt, Inspektionsabnahme und Übergabe.

Implementierungsrisiken und Auswahl von Auftragnehmern

Hauptrisiken bei der Umsetzung

Zu den technischen Risiken gehören unvollständige Belastungsdaten, Fehlausrichtung der Ankerbolzen, Verbindungskonflikte, späte Brandstrategieentscheidungen, ungelöste Vibrationsprobleme, Fehler bei der Korrosionsbelastung und MEP-Konflikte, die nach der Herstellung entdeckt werden. Zu den Risiken vor Ort zählen ungeeigneter Kranzugang, schlechte Ablageplanung, Wetterverzögerungen, schwierige Schweißarbeiten vor Ort, vorübergehende Stabilitätslücken und fehlende Inspektionen.

Zu den kommerziellen Risiken gehören die Volatilität der Stahlpreise, Engpässe bei der Fertigung, Verzögerungen bei Genehmigungen, Besitzerwechsel nach der Genehmigung durch die Werkstatt, Engpässe bei der Beschichtung, Verzögerungen beim Zoll, Beschränkungen für den Transport von Übergrößen und unrealistische Zeitpläne, bei denen RFIs, Inspektionshaltepunkte und wetterbedingte Ausfallzeiten außer Acht gelassen werden.

Risikominderung und Governance nach der Vergabe

• Erfordern ein genehmigtes Design-Basis-Memorandum und eine schriftliche Verantwortungsmatrix.

• Legen Sie Meilensteine ​​für die BIM-Konfliktprüfung, die Verbindungsprüfung und die Genehmigung von Fertigungszeichnungen fest.

• Führen Sie ein Beschaffungsregister für schwere Abschnitte, kundenspezifische Platten, Bolzen, Beschichtungen und Decks.

• Führen Sie Ankerbolzenuntersuchungen vor dem Stahlversand durch.

• Genehmigen Sie Fabrik- und Standortinspektions- und Testpläne mit Zeugenpunkten.

• Bestätigen Sie Aussagen zur Erektionsmethode, Hebestudien, provisorische Abstützungen und Sicherheitspläne.

• Verfolgen Sie RFIs, Einreichungen, NCRs, Lieferungen, Montagefortschritt, Inspektionen und Abschlüsse über ein gemeinsames Dashboard.

Technische, Qualitätssicherungs- und kommerzielle Bewertungskriterien

Die Auswahl sollte mit relevanten Portfolionachweisen beginnen. Der Auftragnehmer sollte Erfahrungen mit dem gleichen Gebäudetyp, der gleichen Spannweite, der gleichen Tonnage, der gleichen Norm, der gleichen Wind- oder Erdbebenkategorie, der gleichen Korrosionsbelastung, den gleichen Kranlasten und den gleichen Logistikbedingungen vorweisen. Die technische Tiefe ist wichtig, da Berechnungen, Verbindungsdesign, Detaillierung, BIM-Koordination und Code-Vertrautheit sich direkt auf das Fertigungs- und Montagerisiko auswirken.

Die Leistungsfähigkeit der Fabrik sollte anhand von Kapazitätsdaten, Ausrüstungslisten, Qualitätsaufzeichnungen, Probemontagebeispielen, Beschichtungssystemen und Rückverfolgbarkeitsverfahren überprüft werden. Die Leistungsfähigkeit des Standorts sollte durch Aufzugsstudien, Ablaufpläne, temporäre Arbeiten, Toleranzkontrolle, Sicherheitsaufzeichnungen und Inspektionskoordination überprüft werden.

Bei der kommerziellen Prüfung sollten Umfang, Ausschlüsse, Zahlungsmeilensteine, Gültigkeit des Stahlpreises, Preissteigerungsklauseln, Garantiebedingungen, Reaktion auf Mängel und Unterstützung nach der Übergabe geprüft werden. Ein vollständiges Angebot sollte Berechnungen, Fertigungszeichnungen, Montagezeichnungen, Werkszertifikate, WPS/PQRs, Schweißerqualifikationen, ZfP-Berichte, Beschichtungsaufzeichnungen, NCR-Abschlüsse und Wartungsempfehlungen umfassen.

Checkliste für die Kaufentscheidung

• Der technische Umfang, die Codebasis, die Verbindungsverantwortung, die Detaillierung und die BIM-Koordination werden definiert.

• Die Anforderungen an Wind, Schnee, Erdbeben, Ausrüstung, Kran, Dach, Boden und Gebrauchstauglichkeit sind eingefroren.

• Beschichtungen, Verzinkung, Brandschutz, Inspektion, temporäre Arbeiten, Lieferung, Entladung und Montage sind inbegriffen oder eindeutig ausgeschlossen.

• Fundamenttoleranzen, Ankerbolzenanforderungen, Verkleidungsschnittstellen, MEP-Durchdringungen und Dachöffnungen werden koordiniert.

• Fabrikkapazität, Fertigungsvorlaufzeit, Versandreihenfolge und Markierungsnummerierung werden überprüft.

• Es werden die gesamten Installationskosten und nicht nur der Stahlpreis pro Tonne verglichen.

Abschluss

Generalunternehmer für Stahlkonstruktionen schaffen Mehrwert, wenn es auf Geschwindigkeit, Spannweiteneffizienz, seismische Leistung und zukünftige Anpassungsfähigkeit ankommt. Projekteigentümer sollten nur dann vorankommen, wenn der Auftragnehmer zuverlässige Technik, rückverfolgbare Fertigung, realistische Montageplanung und auf Standards basierende Inspektionen nachweisen kann.

• Fixieren Sie die Entwurfsgrundlage, die Belastungskriterien, die Normannahmen, die Brandschutzklasse und die Korrosionsklasse.

• Geben Sie eine normalisierte Angebotsanfrage mit einer Verantwortungsmatrix und einem klaren Ausschlussplan aus.

• Auditieren Sie die Fabrik und überprüfen Sie Beispielberechnungen, Fertigungszeichnungen, QS-Aufzeichnungen und Beschichtungsdokumente.

• Validieren Sie die Fertigungsvorlaufzeit, die Versandreihenfolge, den Kranplan und die Erklärung zur Montagemethode.

• Die Vergabe basiert auf dem risikobereinigten installierten Wert, nicht auf der Gesamttonnage oder dem Preis pro Tonne.

FAQ

F: Was ist im Stahlkonstruktionsbau im Rahmen eines Generalunternehmerauftrags enthalten?

A: Dazu gehören im Allgemeinen Entwurfskoordination, Unterstützung bei der Strukturanalyse, Detaillierung, Materialbeschaffung, Fertigung, Logistik, Montage, Inspektionsunterstützung und Übergabeprotokolle. Fundamente, Verkleidungen, MEP, Brandschutz, Kräne oder Verzinkung können separat sein, sofern sie nicht im Vertrag enthalten sind. Eine schriftliche Verantwortungsmatrix sollte jede Schnittstelle definieren.

F: Ist der Stahlkonstruktionsbau billiger als der Betonbau?

A: Nicht immer. Stahl ist oft schneller und leichter, was den Fundament- und Baustellenaufwand reduzieren kann. Die endgültigen Kosten hängen von der Spannweite, der Brandschutzklasse, der Korrosionsbelastung, den örtlichen Preisen, dem Inspektionsumfang und der Komplexität der Montage ab. Der faire Vergleich umfasst die Gesamtinstallationskosten, den Zeitplanwert, die Wartung über den gesamten Lebenszyklus und die Flexibilität bei zukünftigen Erweiterungen.

F: Wie lange dauert ein Stahlkonstruktionsprojekt normalerweise?

A: Der Zeitpunkt hängt von der Designgenehmigung, der Anlagenkapazität, der Fertigungskomplexität, dem Beschichtungsumfang, der Versandentfernung und der Montagemethode ab. Die Herstellung vieler Standardbaupakete kann in etwa 3 bis 8 Wochen erfolgen. Komplexe Strukturen können länger dauern, daher sollte die Planung durch den vollständigen Zeitplan vom Entwurf bis zur Übergabe gesteuert werden.

F: Welche Standards sollte ein Stahlbauunternehmer befolgen?

A: Die geltenden Standards hängen von der Gerichtsbarkeit ab. Zu den gängigen Referenzen gehören AISC, ASCE/SEI 7, AWS D1.1, RCSC, ASTM, IBC, OSHA sowie örtliche Bau-, Brand-, Erdbeben-, Beschichtungs- und Sicherheitsvorschriften. Bieter sollten angeben, welche Normen für Design, Schweißen, Verschraubung, Montage, Inspektion und Abnahme gelten.

F: Was ist der Unterschied zwischen einer Stahlkonstruktionsfabrik und einem Stahlkonstruktionswerkstattprojekt?

A: Eine Stahlkonstruktionsfabrik kann die Fertigungsanlage bedeuten, die Stahlteile herstellt. Unter einer Werkstatt für Stahlkonstruktionen versteht man in der Regel ein Industriegebäude mit Endnutzung für Fertigung, Reparatur, Montage oder Produktion. Bei der Auftragnehmerbewertung sollten sowohl die Fertigungskapazitäten der Werkstatt als auch die Projekterfahrung mit fertiggestellten Werkstattgebäuden überprüft werden.

F: Wann ist eine vorgefertigte Stahlkonstruktion die beste Option?

A: Normalerweise ist es am besten, wenn Geschwindigkeit, Wiederholbarkeit und geringerer Arbeitsaufwand vor Ort im Vordergrund stehen. Es eignet sich für standardisierte Lagerhallen, Lagerhallen, Werkstätten, Logistikzentren und Erweiterungsprogramme. Es erfordert außerdem genaue Fundamente, koordinierte Werkstattzeichnungen, eine disziplinierte Markierungsnummerierung und Versandsequenzen, die auf die Montagezonen abgestimmt sind.

F: Was sind die größten Risiken beim Hochhaus-Stahlskelettbau?

A: Zu den Hauptrisiken gehören Verbindungskomplexität, Toleranzakkumulation, Brandschutzkoordination, städtische Inszenierung, Kranplanung, vorübergehende Stabilität und öffentlicher Schutz. Sie sind beherrschbar, wenn die BIM-Koordination, die Qualitätskontrolle im Werk, spezielle Inspektionen, die Aufzugsplanung und die Reihenfolge mehrerer Gewerke abgeschlossen sind, bevor die Montage vor Ort beschleunigt wird.
