Pembinaan Struktur Keluli di bawah model kontrak am ialah pendekatan penghantaran satu sumber untuk pemilik membandingkan satu kontraktor yang bertanggungjawab dengan reka bentuk, fabrikasi dan vendor pendirian yang berasingan. Ia menghubungkan penyelarasan reka bentuk, perincian, perolehan, fabrikasi, logistik, pemasangan, kawalan kualiti dan penyerahan. Masalah perniagaan biasanya bukan harga keluli sahaja. Ia adalah kegelinciran jadual, jurang reka bentuk kepada fabrikasi, rayapan kos, dan tanggungjawab yang tidak jelas apabila pakej keluli kompleks beralih daripada pengiraan ke kerja tapak.

Kanta keputusan harus meliputi skop penghantaran, kedalaman kejuruteraan, keupayaan kilang, perancangan pendirian, pematuhan dan kos kitaran hayat. Pembolehubah teknikal seperti beban, sambungan, urutan fabrikasi, perlindungan kebakaran, salutan dan kaedah pengangkatan secara langsung mempengaruhi hasil komersial. Panduan ini menerangkan cara kontrak am berfungsi merentas reka bentuk, pemerolehan, fabrikasi, logistik, pendirian, QA/QC dan penyerahan, jadi pembida boleh dinilai berdasarkan risiko dipasang dan bukannya tonase tajuk. Ia juga menetapkan keperluan bukti praktikal sebelum dianugerahkan untuk projek perindustrian, gudang dan bangunan tinggi.

Pengambilan Utama

• Pembinaan struktur keluli adalah terpantas dan berisiko paling rendah apabila kejuruteraan, perincian, fabrikasi dan pendirian diselaraskan di bawah satu model penghantaran yang bertanggungjawab

• Kontraktor yang betul bukan hanya pembekal keluli; mereka memerlukan kejuruteraan struktur keluli yang terbukti, keupayaan kedai, perancangan pendirian, dan kawalan kualiti berasaskan piawaian

• Kos harus dinilai dengan jumlah kos pemasangan dan kepastian jadual, bukan sahaja harga keluli setiap tan; reka bentuk sambungan, salutan, logistik, pelan kren, dan risiko kerja semula mengubah TCO secara material

• Keluli selalunya merupakan pilihan yang lebih baik untuk rentang panjang, bangunan perindustrian, dan projek rangka keluli bertingkat tinggi, tetapi perlindungan kebakaran, pendedahan kakisan dan keperluan kod mesti diberi harga secara jujur.

• Bidaan yang boleh dipercayai harus membuktikan pematuhan kod, bahan yang boleh dikesan, prosedur kimpalan dan bolting yang berkelayakan, kapasiti kilang, masa utama fabrikasi yang realistik dan matriks tanggungjawab yang jelas

Apakah Pembinaan Struktur Keluli Termasuk dalam Model Kontrak Am

Apakah maksud kontrak am dalam projek struktur keluli

Kontrak am dalam kerja struktur keluli bermakna satu rantai penghantaran menguruskan pakej keluli dari definisi awal kepada penerimaan akhir. Skop mungkin termasuk sokongan konsep, penyelarasan reka bentuk struktur, reka bentuk sambungan, perincian, perolehan, fabrikasi, pengangkutan, pendirian, sokongan pemeriksaan dan dokumentasi penyerahan.

Ini berbeza daripada kontrak bekalan bahan sahaja atau kontrak fabrikasi sahaja. Di bawah pemerolehan berpecah, niat reka bentuk, perincian kedai, urutan fabrikasi, dan pendirian lapangan mungkin berlaku dengan pihak yang berbeza. Apabila sambungan bercanggah dengan landasan kren, bukaan bumbung atau lokasi bolt penambat, tanggungjawab boleh dipertikaikan. Di bawah model bersepadu, kontraktor menyelaraskan RFI, semakan lukisan, keutamaan kedai, tanda penghantaran dan respons tapak melalui satu aliran kerja terkawal.

Model ini paling berharga apabila projek itu mempunyai tarikh mampat, antara muka perdagangan yang berat, logistik eksport, penyerahan berperingkat atau kepakaran keluli sebelah pemilik yang terhad. Ia juga membantu apabila bangunan berulang mesti membawa pengajaran yang dipelajari dari satu fasa ke fasa seterusnya.

Matriks tanggungjawab untuk pembinaan struktur keluli

parti	Tanggungjawab biasa	Risiko jika tanggungjawab tidak jelas
Pemilik	Mentakrifkan penggunaan bangunan, beban operasi, belanjawan, rancangan pembesaran dan tarikh akhir keputusan	Perubahan lewat, reka bentuk semula dan kriteria penerimaan yang tidak jelas
Arkitek	Menyelaraskan susun atur, ketinggian yang jelas, akses, sampul surat, penghunian dan keperluan ruang dipacu kod	Konflik antara ruang yang boleh digunakan dan kecekapan struktur
Jurutera struktur	Reka bentuk pembingkaian untuk keselamatan, kestabilan, kebolehkhidmatan dan pematuhan kod	Pembingkaian yang tidak selamat, dibina berlebihan atau sukar didirikan
Perincian keluli	Menghasilkan lukisan kedai, butiran sambungan, senarai bolt, lukisan pendirian dan nombor tanda	Kelewatan fabrikasi, bahagian yang hilang dan kegagalan pemasangan medan
Kilang struktur keluli	Memperoleh bahan, mengarang ahli, mengekalkan kebolehkesanan, menggunakan salutan, dan pek mengikut zon pendirian	Variasi kualiti, kecacatan salutan dan penghantaran yang tidak teratur
Kontraktor am	Menyelaras asas, pelapisan, MEP, pemeriksaan, keselamatan, RFI, jadual, dan penyerahan	Kegagalan antara muka antara keluli dan perdagangan lain
Erektor	Mengawal pengangkatan, kestabilan sementara, bolting, kimpalan medan, penjajaran dan keselamatan tapak	Ereksi yang tidak selamat, kegagalan toleransi, dan kerja semula
Pihak berkuasa atau pemeriksa pihak ketiga	Mengesahkan pematuhan kod, pemeriksaan khas, rekod penerimaan dan dokumen tutup	Pemeriksaan gagal, isu permit dan penghunian tertangguh

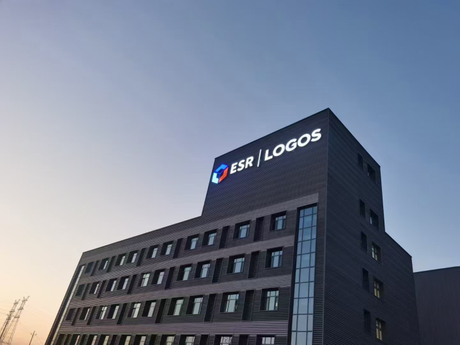

Jenis projek biasa dilindungi

Penghantaran keluli bersepadu adalah perkara biasa untuk gudang, pusat logistik, dewan perindustrian, hangar pesawat, kemudahan sukan, dan bangunan konkrit keluli hibrid. Ia juga sesuai dengan a Bengkel struktur keluli di mana rasuk kren, mezanin, pengudaraan, peralatan proses, dan ruang pengembangan mesti diselaraskan lebih awal.

A Struktur keluli pasang siap boleh memendekkan tempoh tapak apabila petak berulang, anggota piawai, dan penomboran tanda yang jelas dipersetujui sebelum fabrikasi. A Projek Kerangka Keluli Bertingkat tinggi mungkin mendapat manfaat daripada berat struktur yang lebih ringan, pendirian bertingkat yang cepat dan tingkah laku seismik mulur, tetapi ia memerlukan kawalan yang lebih kuat ke atas kalis api, toleransi dan sambungan.

Apabila penghantaran bersepadu sesuai, dan apabila ia tidak

• Ia sesuai dengan projek dengan jadual yang agresif, penghunian berperingkat atau logistik merentas wilayah.

• Ia sesuai dengan bangunan di mana keluli, asas, pelapisan, kren, MEP, dan kalis api bertindih.

• Ia sesuai dengan pemilik yang memerlukan satu pihak untuk mengawal perincian, fabrikasi, penghantaran dan penjujukan ereksi.

• Ia mungkin tidak sesuai dengan bangunan yang sangat kecil di mana penyelarasan perdagangan tempatan adalah mudah.

• Ia mungkin tidak sesuai dengan pemilik yang memerlukan perolehan berbilang bidaan yang berasingan pada setiap fasa.

Adakah Pembinaan Struktur Keluli Sistem Struktur yang Tepat untuk Projek?

Pembinaan struktur keluli vs konkrit bertetulang

Keluli sering dipilih untuk rentang yang panjang, asas yang lebih ringan, pemasangan yang lebih pantas, pengembangan masa hadapan dan kebolehsuaian yang lebih baik. Konkrit boleh menjadi lebih kuat secara komersial di mana rintangan api, jisim akustik, redaman getaran atau ekonomi bahan tempatan mendominasi. Jawapan yang betul bergantung pada penggunaan, pemuatan, kod, akses tapak dan strategi kitaran hayat.

Faktor	Struktur keluli	Konkrit bertetulang
Berat badan	Biasanya lebih ringan; beberapa perbandingan menyebut rangka keluli yang sesuai sebagai kira-kira 60% lebih ringan	Lebih berat, sering meningkatkan tindak balas asas
Indikatif beban mati lantai	Selalunya sekitar 60 hingga 75 psf, bergantung pada reka bentuk sistem	Selalunya sekitar 110 hingga 130 psf, bergantung pada reka bentuk papak dan rasuk
Keupayaan rentang	Kuat untuk grid besar, rentang yang jelas, kekuda dan bingkai portal	Boleh menjangkau dengan baik, tetapi mungkin menjadi lebih dalam atau lebih berat
Jadual	Fabrikasi luar tapak dan pemasangan medan pantas boleh memendekkan laluan kritikal tapak	Kerja acuan, tuangan berperingkat dan masa pengawetan boleh memanjangkan penjujukan
Tingkah laku seismik	Mulur apabila direka bentuk dan diperincikan di bawah kod pentadbiran	Jisim yang lebih tinggi boleh meningkatkan permintaan seismik
Strategi kebakaran	Selalunya memerlukan salutan intumescent, kalis api bersimen, sarung atau sistem lain yang diluluskan	Jisim konkrit boleh memberikan ketahanan api yang wujud
Perubahan masa depan	Secara umumnya lebih mudah untuk mengubah suai, mengukuhkan, melanjutkan atau memindahkan sebahagiannya	Perubahan boleh menjadi lebih mengganggu dan intensif buruh

Aplikasi paling sesuai untuk keluli

• Dewan pengeluaran jangka panjang, pusat logistik, gudang dan bengkel yang memerlukan ruang lapang.

• Bangunan perindustrian di mana masa henti, kelajuan ke operasi dan perubahan talian masa hadapan mempengaruhi ROI.

• Projek bertingkat tinggi atau bandar di mana ahli yang lebih ringan dan pendirian yang lebih pantas meningkatkan perancangan akses.

• Program pasang siap boleh berulang dengan ruang piawai dan fasa pengembangan.

• Bangunan menggunakan grid cekap, seperti kira-kira 42 kaki dengan 30 kaki di mana kejuruteraan mengesahkan susun atur.

Kelebihan dan batasan pemilik harus menetapkan harga awal

kategori	Kesan komersial	Sambutan kontraktor
Nisbah kekuatan-kepada-berat yang tinggi	Boleh mengurangkan asas dan menyokong rentang yang panjang	Sahkan jarak teluk, saiz ahli dan sistem sisi lebih awal
Fabrikasi kilang	Meningkatkan kebolehulangan dan akses pemeriksaan	Gunakan bahan yang boleh dikesan, peralatan yang ditentukur, dan rekod QA kedai
Perlindungan kebakaran	Menambahkan kos, langkah pemeriksaan dan penyelarasan perdagangan	Tentukan penarafan kebakaran dan sistem yang serasi sebelum penentuan harga akhir
Pendedahan kakisan	Meningkatkan keperluan salutan, galvani dan penyelenggaraan	Kelaskan pendedahan pantai, kimia, lembap atau dalaman dengan betul
Buckling dan getaran	Boleh menjejaskan keselesaan, pengendalian jentera dan kebolehservisan	Kawal pendakap, kekakuan, had pesongan dan perincian sambungan

Proses Kejuruteraan Struktur Keluli Hujung-ke-Hujung

Definisi dan kebolehlaksanaan bahagian hadapan

Peringkat hadapan menukar keperluan perniagaan kepada kriteria kejuruteraan. Pasukan projek harus mengesahkan penggunaan bangunan, grid, ketinggian jelas, beban lantai, beban bumbung, beban kren, beban peralatan, had getaran, strategi pengembangan, sekatan akses dan laluan permit. Item ini mempengaruhi tonase, pemilihan ahli, tindak balas asas, urutan fabrikasi, dan kaedah pendirian.

Andaian komersial juga harus diperbaiki lebih awal. Ia termasuk tarikh penyiapan sasaran, kesahan harga keluli, slot fabrikasi, kelas salutan, penarafan kebakaran, pembungkusan eksport, jarak penghantaran dan skop pemeriksaan. Memorandum asas reka bentuk memberikan pembida andaian beban yang sama, had pesongan, kelas kakisan, kriteria kebakaran dan asas kod.

Objektif reka bentuk struktur dan aliran kerja

Kejuruteraan struktur keluli ialah pembangunan konsep dan saiz ahli. Jurutera mesti mengimbangi kekuatan, kestabilan, kebolehgunaan, kebolehbinaan, akses pemeriksaan, penyelenggaraan dan kos. Aliran kerja harus kelihatan sebelum pengeluaran fabrikasi.

• Sahkan penghunian, penggunaan bangunan, beban operasi dan kriteria prestasi.

• Bangunkan grid, jarak teluk, ketinggian yang jelas, cerun bumbung dan andaian pengembangan.

• Pilih bingkai utama dan sistem rintangan sisi.

• Takrifkan mati, hidup, bumbung hidup, angin, salji, seismik, kren, peralatan dan beban cagaran.

• Analisis struktur dan lengkapkan saiz anggota awal.

• Rasuk reka bentuk, tiang, pendakap, kekuda, galang, plat asas dan anggota sekunder utama.

• Reka bentuk sambungan dan sahkan kepraktisan kedai dan lapangan.

• Semak had pengangkutan, akses kren, urutan pendirian dan kebolehlaksanaan fabrikasi.

• Keluarkan pengiraan, lukisan, spesifikasi dan keperluan pemeriksaan untuk kelulusan.

Beban, asas kod, dan kaedah reka bentuk

Definisi beban boleh mengubah belanjawan lebih daripada perbezaan harga keluli yang kecil. Beban mati termasuk berat sendiri keluli, geladak, sistem bumbung, pelapisan, siling, kalis api dan peralatan tetap. Beban hidup termasuk penghunian, penyimpanan, kenderaan, akses penyelenggaraan, peralatan alih dan kren. Beban alam sekitar termasuk angin, salji, hujan, suhu, pendedahan dan tindakan seismik.

Asas kod mesti diisytiharkan sebelum perbandingan tawaran. Bergantung pada bidang kuasa, standard biasa termasuk AISC, ASCE/SEI 7, IBC, Eurocode, GB, AWS, RCSC, ASTM atau setara tempatan. Di mana LRFD diterima pakai, rintangan reka bentuk mesti melebihi kesan beban terfaktor. Gabungan beban, faktor rintangan, had kebolehkhidmatan dan peraturan pemeriksaan khas mesti datang daripada kod pentadbiran.

Sistem struktur, ahli dan sambungan

Bingkai pendakap adalah cekap untuk banyak bangunan perindustrian dan gudang. Bingkai momen mengekalkan reka letak terbuka di mana pendakap pepenjuru tidak boleh diterima. Bingkai portal, bingkai tegar, kekuda, rasuk komposit, dek logam dan sistem hibrid boleh memuatkan bengkel, projek bertingkat tinggi dan bangunan bersilang panjang.

Anggota keluli teras termasuk anggota tegangan, anggota mampatan, rasuk, rasuk-tiang, kekuda, galang, purlin, lilitan, pelantar, tangga, tangga dan susur tangan. Keluli sekunder masih memerlukan penyelarasan kerana ia menjejaskan akses, penghalaan MEP, tanda penghantaran, dan buruh tapak.

Sambungan patut disemak awal. Sambungan ricih berbolted mudah biasanya cepat didirikan. Sambungan momen memindahkan lenturan dan ricih, jadi ia menambah jam fabrikasi, kawalan pemasangan dan langkah pemeriksaan. Kimpalan medan boleh menyelesaikan masalah geometri, tetapi ia juga boleh meningkatkan risiko cuaca, risiko akses dan keperluan ujian tidak merosakkan.

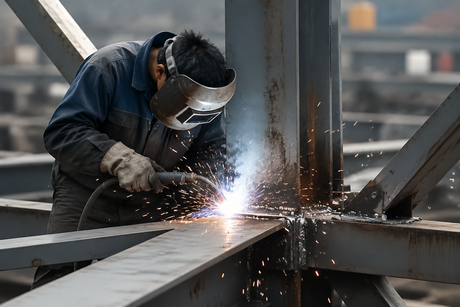

Bolting, kimpalan, dan penyelarasan BIM

• Kategori bolt biasa termasuk A307 untuk kegunaan ringan terhad jika dibenarkan, ditambah dengan bolt berkekuatan tinggi ASTM F3125 Gred A325 dan A490.

• Pemeriksaan pemasangan biasa termasuk kacang pemutar, sepana yang ditentukur, bolt kawalan ketegangan pusing dan pencuci penunjuk ketegangan terus.

• Proses kimpalan biasa termasuk SMAW, FCAW dan GMAW/MIG, tertakluk kepada kelayakan prosedur dan syarat tapak.

• BIM harus menyelaraskan keluli dengan asas, benam, bolt penambat, pelapisan, sistem bumbung, kren, MEP, tangga, platform dan kalis api.

• Semakan model harus menyelesaikan pertembungan, kesesakan sambungan, kimpalan tidak boleh diakses, konflik salutan dan urutan penghantaran trak demi trak.

Keupayaan Kilang Struktur Keluli: Perkara yang Perlu Disahkan Sebelum Pemberian

Mengapa keupayaan kilang penting

Pasukan reka bentuk yang mahir tidak dapat mengimbangi sepenuhnya kawalan fabrikasi yang lemah. Kapasiti kilang mempengaruhi masa pendahuluan, ketekalan dimensi, kualiti salutan, susunan pembungkusan dan pemasangan tapak. Proses dalaman juga mengubah risiko. Pemotongan sumber luar, penggerudian, galvani atau pengecatan boleh berfungsi, tetapi tanggungjawab dan tempat pemeriksaan mesti didokumenkan.

Kontraktor harus membuktikan bahawa kedai boleh mengendalikan saiz ahli yang diperlukan, ketebalan plat, toleransi lubang, permintaan kimpalan, keperluan cambering dan keperluan pemasangan percubaan. Kekuda kompleks, nod berat, rasuk kren dan pakej eksport memerlukan perancangan kedai yang lebih kukuh daripada tiang dan kasau ringkas.

Keupayaan fabrikasi minimum untuk dinilai

• Pemotongan plat dan bahagian, menggergaji, menggerudi, menebuk, menyerong, memasang, memasang dan mengimpal.

• Lenturan hidraulik atau cambering di mana kawalan pesongan pratetap diperlukan.

• Peletupan, aplikasi primer, pengecatan, salutan tahan api, dan penyelarasan galvanizing pilihan.

• Peralatan CNC dan penjejakan pengeluaran digital untuk kebolehulangan dan kawalan tanda.

• Kebolehkesanan bahan untuk gred, nombor haba, sijil kilang, rekod kimpalan dan kelompok salutan.

• Keupayaan pemasangan percubaan untuk geometri kompleks atau penghantaran jarak jauh.

• Sistem pembungkusan yang sepadan dengan zon pendirian, pesanan mengangkat dan memuatkan trak atau kontena.

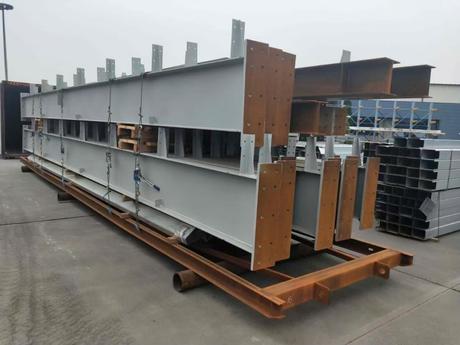

Aliran kerja fabrikasi biasa dan masa utama

Aliran fabrikasi standard bermula dengan perolehan bahan dan pengesahan sijil kilang. Ia kemudian bergerak melalui pemotongan, pembuatan lubang, pemasangan, kimpalan jelujur, pemeriksaan dimensi, kimpalan kedai, pelurus, cambering, pengisaran, pemasangan percubaan jika perlu, penyediaan permukaan, salutan, pemeriksaan akhir, penandaan, pembungkusan dan penghantaran.

Banyak projek bangunan jatuh dalam tempoh fabrikasi 3 hingga 8 minggu anggaran. Tempoh sebenar bergantung pada kelajuan kelulusan, penggunaan kedai, automasi, sistem salutan, barisan bergalvani, ketersediaan bahagian berat, perolehan bolt berkekuatan tinggi dan pembungkusan eksport. Penjujukan mengikut zon pendirian adalah lebih berguna daripada perancangan mengikut jumlah tan sahaja.

Soalan untuk ditanya sebelum pemberian

• Apakah kapasiti tan bulanan, dan apakah penggunaan semasa?

• Proses yang manakah adalah dalaman, dan yang manakah subkontrak?

• Apakah gred keluli, ketebalan plat dan saiz ahli yang boleh diproses oleh kemudahan itu?

• Bagaimanakah rekod WPS/PQR, kelayakan pengimpal dan log penentukuran dikekalkan?

• Bolehkah kilang menyediakan sijil kilang, rekod salutan, laporan pemeriksaan dan senarai penghantaran?

• Bolehkah pemasangan kompleks dipasang percubaan sebelum penghantaran?

• Bagaimanakah ketidakakuran didokumenkan, diperbetulkan dan ditutup?

Bagaimana Pembinaan Struktur Keluli Dilaksanakan Di Tapak

Perancangan pra-ereksi

Pelaksanaan tapak bermula sebelum keluli tiba. Asas dan bolt anchor harus ditinjau terhadap toleransi yang diluluskan. Kontraktor hendaklah mengesahkan laluan angkut, kaedah pemunggahan, kawasan peletakan, pemilihan kren, kajian lif, zon pengecualian, had angin, kawalan akses dan prosedur kerja di ketinggian.

Perancangan kestabilan sementara adalah perlu kerana kerangka yang didirikan separa mungkin belum mempunyai kekuatan sisi terakhirnya. Pernyataan kaedah pendirian harus mentakrifkan urutan pendakap, keperluan bolt-up, kriteria pelepasan, titik tahan pemeriksaan dan prosedur kecemasan.

Logistik dan kaedah pendirian

Kaedah	Penggunaan biasa	Kebimbangan perancangan
Ereksi bertingkat	Bingkai berbilang tingkat dan bertingkat tinggi berjalan dari lantai demi lantai	Logistik menegak, lokasi sambungan, dan tindanan toleransi
Pendirian gaya papan iklan	Petak berketinggian penuh maju secara berurutan	Akses perdagangan di belakang zon siap
Lif modular atau sedia dipasang	Pakej keluli boleh berulang di mana kapasiti kren membenarkan	Angkat berat, rigging, pendakap sementara dan saiz pengangkutan
Ereksi yang dibina dengan kayu	Tapak terhalang, ahli yang lebih ringan atau projek yang lebih kecil	Kerja lapangan yang lebih lama dan lebih banyak lif individu

Zon pendirian harus sepadan dengan jangkauan kren, jalan masuk, ruang laydown dan penjujukan perdagangan susulan. Penghantaran mengikut zon membantu memastikan ahli yang pertama dihantar adalah yang pertama diperlukan untuk pemasangan. Pada projek yang sesuai, zon mungkin mewakili beberapa muatan trak, kadangkala sekitar 10 muatan trak di mana skala projek menyokongnya.

Pusat pemeriksaan lapangan dan isu khusus projek

Pemeriksaan medan termasuk lokasi bolt penambat, unjuran, pemasangan plat asas, paip tiang, penjajaran bingkai, rekod pemasangan bolt, keadaan kimpalan medan, keperluan prapanas dan NDT yang diperlukan. Penanda aras paip lajur praktikal mungkin termasuk sisihan mendatar sekitar tambah atau tolak 1 inci atau ketinggian dibahagikan dengan 500 jika standard dan spesifikasi projek yang berkenaan membenarkan.

Bangunan bengkel dan kilang memerlukan perhatian tambahan kepada penjajaran landasan kren, platform proses, penembusan bumbung, peralatan pengudaraan, rak paip dan akses barisan pengeluaran. Sistem pasang siap bergantung pada asas yang tepat, penomboran tanda yang jelas, dan pembungkusan yang berdisiplin. Kerja bertingkat tinggi menambah pementasan bandar, jujukan kalis api, antara muka fasad, koordinasi dek komposit, kawalan angin dan perlindungan awam.

Kawalan Kualiti, Pematuhan dan Piawaian Pemeriksaan

Piawaian teras dan peranan pemeriksaan

Kontraktor yang boleh dipercayai harus mengenal pasti piawaian yang mengawal reka bentuk, bekalan bahan, bolting, kimpalan, salutan, pendirian dan penerimaan. Rujukan biasa termasuk AISC 360, ASCE/SEI 7, AWS D1.1/D1.1M, keperluan RCSC untuk sambungan bolt berkekuatan tinggi, standard produk ASTM, peruntukan pemeriksaan khas IBC, peraturan keselamatan OSHA atau tempatan dan peraturan kebakaran atau seismik tempatan.

Peranan pemeriksaan harus dinamakan awal. Pemeriksaan kedai, pemeriksaan lapangan, pemeriksaan kimpalan, pemeriksaan bolt, pemeriksaan salutan dan penerimaan akhir mungkin melibatkan kakitangan QC dalaman, pemeriksa pihak ketiga, wakil pemilik atau pemeriksa khas yang diperlukan pihak berkuasa. Bukti kelayakan yang berkaitan mungkin termasuk Pemeriksa Kimpalan Bertauliah AWS, keluli berstruktur ICC dan bukti kelayakan pemeriksa khas bolting atau kimpalan, atau setara dengannya.

Kawalan kualiti kedai dan padang

Kawasan kawalan	Dokumen atau cek untuk diminta
Bahan	Sijil kilang, kebolehkesanan nombor haba, pengesahan gred dan rekod pemeriksaan penerimaan
Kawalan dimensi	Semakan muat, saiz lubang, jarak, jarak tepi, penjajaran dan rekod pemasangan percubaan
Kimpalan	Rekod WPS/PQR, kelayakan pengimpal, pemeriksaan visual dan laporan UT, MT, PT atau RT yang ditentukan
Bolting	Sijil bolt, kaedah pemasangan, pengesahan ketegangan, dan titik tahan pemeriksaan
Salutan	Profil permukaan, kebersihan, ketebalan filem kering, rekod pengawetan, lekatan dan pembaikan
Pendirian padang	Tinjauan utama, semakan plumbness, rekod penjajaran, pembaikan sentuhan dan penutup senarai punch

Perlindungan kebakaran, perlindungan kakisan dan bendera merah

Penarafan kebakaran dan pendedahan kakisan hendaklah disahkan sebelum penetapan harga akhir dan pengeluaran fabrikasi. Salutan intumescent, kalis api bersimen, sistem papan, sistem penutup, galvani dan cat mempunyai keperluan pemeriksaan, pembaikan, penampilan dan keserasian yang berbeza. Lapisan primer, lapisan atas, tergalvani dan kalis api hendaklah diperiksa sebagai sistem yang lengkap.

• Tiada pemeriksaan bertulis dan pelan ujian, rekod WPS/PQR, atau matriks pemeriksaan.

• Jawapan samar-samar tentang kaedah bolting, pemeriksaan kimpalan, toleransi atau pembaikan medan.

• Tiada kebolehkesanan bahan, rekod peralatan yang ditentukur, atau bukti pengimpal yang berkelayakan.

• Pengecualian bida untuk NDT, pembaikan salutan, penyelarasan kalis api atau pemeriksaan khas.

• Kebergantungan yang kerap pada pembaikan tapak untuk ralat kedai yang boleh dielakkan.

Kos Pembinaan Struktur Keluli: Pemacu TCO dan ROI

Apa yang sebenarnya mendorong kos

Jumlah kos didorong oleh gred keluli, tan, ketersediaan bahagian, harga pasaran, panjang rentang, jarak teluk, ketinggian jelas, sistem sisi, ketumpatan sambungan, salutan, kalis api, kerumitan fabrikasi, had pengangkutan, masa kren, kawalan keselamatan, pemeriksaan dan antara muka perdagangan. Angin tempatan, salji, seismik, kren, peralatan dan keperluan kebolehservisan boleh mengubah saiz ahli dan permintaan sambungan secara material.

Harga per tan terendah boleh mengelirukan. Sebut harga rendah mungkin mengecualikan perincian lelaran, alat bantu ereksi, elaun kimpalan medan realistik, NDT, pemeriksaan khas, pengecatan sentuhan, penyelarasan kalis api, atau pembungkusan mengikut urutan ereksi. Tan yang lebih rendah tidak selalunya lebih murah jika ia memerlukan nod yang kompleks, kimpalan berat, lif yang sukar atau tempat pemeriksaan yang tidak boleh diakses.

Pemacu ROI yang penting kepada pemilik

• Pengeluaran atau penghunian lebih awal kerana pendirian boleh lebih cepat daripada kerja berat konkrit.

• Isipadu asas yang dikurangkan di mana pembingkaian yang lebih ringan merendahkan tindak balas.

• Peluasan masa hadapan melalui ruang tambahan, mezanin, sokongan peralatan atau bukaan yang diubah suai.

• Kurangkan gangguan semasa perubahan barisan pengeluaran atau konfigurasi semula bangunan.

• Mengurangkan buruh tapak pada program pasang siap berulang apabila perincian dan logistik dikawal.

• Kebolehkitar semula, nilai salvage, atau potensi penggunaan semula di mana perancangan kitaran hayat menyokongnya.

Tukar ganti kos mengikut jenis projek

Jenis projek	Nilai berpotensi	Risiko kos kepada harga secara jujur
Rangka keluli bertingkat tinggi	Pendirian yang lebih cepat, struktur yang lebih ringan, dan tingkah laku seismik yang baik	Kalis api, kerumitan sambungan, pemeriksaan dan logistik bandar
Bangunan perindustrian pasang siap	Buruh tapak yang lebih rendah dan pemasangan yang lebih cepat	Penyelarasan hadapan yang lebih tinggi dan toleransi asas yang lebih ketat
Bengkel	Rentang jelas yang cekap dan fleksibiliti pengeluaran masa hadapan	Rasuk kren, beban proses, penembusan pengudaraan, dan platform
Bangunan kilang	Fleksibiliti operasi dan potensi pengembangan	Beban peralatan, pendedahan kakisan, item terbenam dan akses talian
Sistem keluli-konkrit hibrid	Kekakuan yang seimbang, kelajuan, rintangan api dan kos	Pengurusan antara muka antara perdagangan dan sistem struktur

Rangka kerja perbandingan bidaan

• Biasakan bida mengikut asas reka bentuk, andaian kod, beban, had pesongan, penilaian kebakaran dan kelas kakisan.

• Sahkan gred keluli, salutan, galvanizing, kalis api, geladak logam, stud ricih, tangga, susur tangan, rasuk kren dan keluli sekunder.

• Asingkan syarat peningkatan bahan daripada buruh fabrikasi, buruh pemasangan, pengangkutan dan harga kren.

• Minta andaian, pengecualian, ganti, kadar unit dan peraturan tertib perubahan.

• Ikat pembayaran kepada pencapaian yang boleh diukur seperti kelulusan reka bentuk, perolehan, fabrikasi, penghantaran, kemajuan pembinaan, penerimaan pemeriksaan dan penyerahan.

Risiko Pelaksanaan dan Penyenaraian Pendek Kontraktor

Risiko pelaksanaan utama

Risiko teknikal termasuk data pemuatan yang tidak lengkap, salah jajaran bolt anchor, konflik sambungan, keputusan strategi kebakaran lewat, isu getaran yang tidak dapat diselesaikan, ralat pendedahan kakisan dan pertembungan MEP yang ditemui selepas fabrikasi. Risiko medan termasuk akses kren yang tidak sesuai, perancangan peletakan yang lemah, kelewatan cuaca, kimpalan medan yang sukar, jurang kestabilan sementara dan pemeriksaan yang hilang.

Risiko komersil termasuk turun naik harga keluli, kekurangan slot fabrikasi, kelewatan permit, perubahan pemilik selepas kelulusan kedai, kesesakan salutan, kelewatan kastam, sekatan pengangkutan yang terlalu besar dan jadual tidak realistik yang mengabaikan RFI, titik penahanan pemeriksaan dan masa henti cuaca.

Pengurangan risiko dan tadbir urus selepas penganugerahan

• Memerlukan memorandum asas reka bentuk yang diluluskan dan matriks tanggungjawab bertulis.

• Tetapkan semakan pertembungan BIM, semakan sambungan dan pencapaian kelulusan lukisan kedai.

• Mengekalkan daftar perolehan untuk bahagian berat, plat tersuai, bolt, salutan dan geladak.

• Lengkapkan tinjauan bolt anchor sebelum penghantaran keluli.

• Luluskan rancangan pemeriksaan dan ujian kilang dan tapak dengan mata saksi.

• Sahkan penyataan kaedah ereksi, kajian lif, pendakap sementara dan pelan keselamatan.

• Jejaki RFI, penyerahan, NCR, penghantaran, kemajuan pendirian, pemeriksaan dan penutupan melalui papan pemuka yang dikongsi.

Kriteria penilaian teknikal, QA dan komersial

Penyenaraian pendek hendaklah bermula dengan bukti portfolio yang berkaitan. Kontraktor harus menunjukkan pengalaman dengan jenis bangunan yang sama, julat rentang, tan, asas kod, kategori angin atau seismik, pendedahan kakisan, beban kren dan keadaan logistik. Kedalaman kejuruteraan penting kerana pengiraan, reka bentuk sambungan, perincian, penyelarasan BIM dan kebiasaan kod secara langsung mempengaruhi risiko fabrikasi dan pendirian.

Keupayaan kilang harus disahkan melalui data kapasiti, senarai peralatan, rekod kualiti, contoh pemasangan percubaan, sistem salutan dan prosedur kebolehkesanan. Keupayaan tapak hendaklah disahkan melalui kajian lif, pelan penjujukan, kerja sementara, kawalan toleransi, rekod keselamatan dan penyelarasan pemeriksaan.

Semakan komersial harus menguji kesempurnaan skop, pengecualian, pencapaian pembayaran, kesahihan harga keluli, klausa peningkatan, syarat waranti, tindak balas kecacatan dan sokongan selepas penyerahan. Tawaran lengkap hendaklah termasuk pengiraan, lukisan kedai, lukisan pendirian, sijil kilang, WPS/PQR, kelayakan pengimpal, laporan NDT, rekod salutan, penutupan NCR dan cadangan penyelenggaraan.

Senarai semak keputusan pembeli

• Skop kejuruteraan, asas kod, tanggungjawab sambungan, perincian, dan penyelarasan BIM ditakrifkan.

• Keperluan angin, salji, seismik, peralatan, kren, bumbung, lantai dan kebolehservisan dibekukan.

• Salutan, galvanizing, kalis api, pemeriksaan, kerja sementara, penghantaran, pemunggahan dan pemasangan disertakan atau dikecualikan dengan jelas.

• Toleransi asas, keperluan bolt anchor, antara muka pelapisan, penembusan MEP, dan bukaan bumbung diselaraskan.

• Kapasiti kilang, masa utama fabrikasi, urutan penghantaran dan penomboran tanda disahkan.

• Jumlah kos pemasangan dibandingkan dan bukannya harga keluli per tan sahaja.

Kesimpulan

Penguncupan am struktur keluli mencipta nilai apabila kelajuan, kecekapan rentang, prestasi seismik dan kebolehsuaian masa hadapan penting. Pemilik projek harus bergerak ke hadapan hanya apabila kontraktor boleh membuktikan kejuruteraan yang bertanggungjawab, fabrikasi yang boleh dikesan, perancangan pendirian yang realistik dan pemeriksaan berasaskan piawaian.

• Bekukan asas reka bentuk, kriteria pemuatan, andaian kod, penarafan kebakaran dan kelas kakisan.

• Keluarkan RFQ yang dinormalkan dengan matriks tanggungjawab dan jadual pengecualian yang jelas.

• Audit kilang dan semak pengiraan sampel, lukisan kedai, rekod QA dan dokumen salutan.

• Sahkan masa utama fabrikasi, urutan penghantaran, pelan kren, dan pernyataan kaedah pendirian.

• Anugerah berdasarkan nilai terpasang yang diselaraskan risiko, bukan tonase tajuk atau harga setiap tan.

Soalan Lazim

S: Apakah yang termasuk dalam pembinaan struktur keluli di bawah skop kontrak am?

J: Ia biasanya termasuk penyelarasan reka bentuk, sokongan analisis struktur, perincian, perolehan bahan, fabrikasi, logistik, pendirian, sokongan pemeriksaan dan rekod penyerahan. Asas, pelapisan, MEP, kalis api, kren, atau galvanizing mungkin berasingan melainkan kontrak termasuk mereka. Matriks tanggungjawab bertulis harus menentukan setiap antara muka.

S: Adakah pembinaan struktur keluli lebih murah daripada konkrit?

A: Bukan selalu. Keluli selalunya lebih pantas dan ringan, yang boleh mengurangkan asas dan buruh tapak. Kos akhir bergantung pada rentang, penarafan kebakaran, pendedahan kakisan, harga tempatan, skop pemeriksaan dan kerumitan pendirian. Perbandingan saksama ialah jumlah kos pemasangan, nilai jadual, penyelenggaraan kitaran hayat dan fleksibiliti pengembangan masa hadapan.

S: Berapa lama projek struktur keluli biasanya mengambil masa?

J: Masa bergantung pada kelulusan reka bentuk, kapasiti loji, kerumitan fabrikasi, skop salutan, jarak penghantaran dan kaedah pendirian. Fabrikasi untuk kebanyakan pakej bangunan standard mungkin jatuh dalam masa kira-kira 3 hingga 8 minggu. Struktur kompleks boleh mengambil masa yang lebih lama, jadi jadual reka bentuk untuk penyerahan penuh harus mengawal perancangan.

S: Apakah piawaian yang harus dipatuhi oleh kontraktor kejuruteraan struktur keluli?

J: Piawaian pentadbiran bergantung kepada bidang kuasa. Rujukan biasa termasuk AISC, ASCE/SEI 7, AWS D1.1, RCSC, ASTM, IBC, OSHA dan kod bangunan, kebakaran, seismik, salutan dan keselamatan tempatan. Pembida harus menyatakan piawaian yang mengawal reka bentuk, kimpalan, bolting, pendirian, pemeriksaan dan penerimaan.

S: Apakah perbezaan antara kilang struktur keluli dan projek bengkel struktur keluli?

J: Kilang struktur keluli mungkin bermaksud kemudahan fabrikasi yang menghasilkan anggota keluli. Bengkel struktur keluli biasanya bermaksud bangunan perindustrian kegunaan akhir untuk pembuatan, pembaikan, pemasangan atau pengeluaran. Penilaian kontraktor harus menyemak kedua-dua keupayaan fabrikasi kedai dan pengalaman projek dengan bangunan bengkel yang telah siap.

S: Bilakah struktur keluli pasang siap merupakan pilihan terbaik?

J: Ia biasanya terbaik apabila kelajuan, kebolehulangan dan buruh tapak yang lebih rendah adalah keutamaan. Ia sesuai dengan ruang standard, gudang, bengkel, pusat logistik dan program pengembangan. Ia juga memerlukan asas yang tepat, lukisan kedai yang diselaraskan, penomboran markah yang berdisiplin, dan urutan penghantaran yang dipadankan dengan zon pendirian.

S: Apakah risiko terbesar dalam pembinaan rangka keluli bertingkat tinggi?

J: Risiko utama termasuk kerumitan sambungan, pengumpulan toleransi, penyelarasan kalis api, pementasan bandar, perancangan kren, kestabilan sementara dan perlindungan awam. Ia boleh diurus apabila penyelarasan BIM, kawalan kualiti kilang, pemeriksaan khas, perancangan lif, dan penjujukan berbilang perdagangan selesai sebelum pendirian medan dipercepatkan.
