Produk dihasilkan mengikut lukisan pelanggan dan spesifikasi projek. Bahan yang berbeza, ketebalan plat, butiran kimpalan, susunan lubang sambungan dan sistem perlindungan kakisan tersedia.

Sama ada projek anda memerlukan prototaip tunggal, bahagian sambungan berulang atau pakej komponen berasaskan bangunan yang lengkap, kami boleh menyediakan perkhidmatan pembuatan dan eksport yang diselaraskan.

Komponen Sambungan Direka untuk Projek Anda

Setiap struktur keluli mempunyai keadaan beban yang berbeza, butiran sambungan dan keperluan pemasangan. Daripada menawarkan produk bersaiz tetap sahaja, kami mengeluarkan setiap komponen sambungan mengikut lukisan projek yang diluluskan.

Butiran yang boleh disesuaikan termasuk:

• Dimensi komponen

• Gred keluli

• Ketebalan plat

• Saiz lubang dan jarak

• Konfigurasi lubang berslot

• Kuantiti dan kedudukan pengeras

• Jenis kimpalan dan saiz kimpalan

• Sudut sambungan

• Sistem rawatan permukaan

• Pengenalan komponen

• Dokumentasi pemeriksaan

• Kaedah pembungkusan

Pasukan kejuruteraan dan pengeluaran kami menyemak butiran ini sebelum fabrikasi untuk mengurangkan ralat pembuatan dan masalah pemasangan.

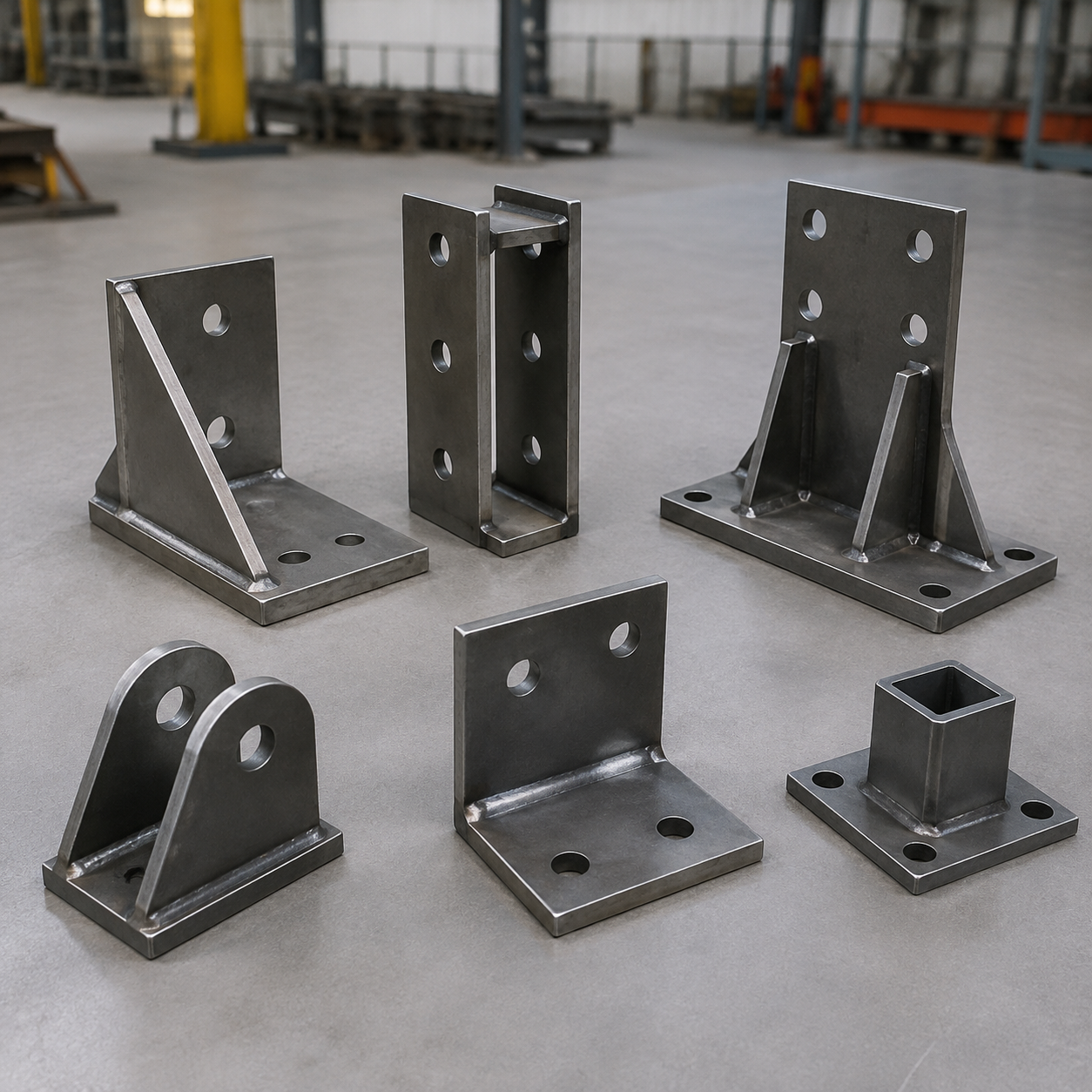

Kategori Sambungan Utama

Penyambung Rasuk Dikimpal

Penyambung rasuk termasuk tab ricih, plat hujung yang dikimpal, tempat duduk tegar, pemasangan sambatan dan kurungan sokongan. Ia digunakan dalam sambungan rasuk-ke-lajur dan rasuk-ke-rasuk.

Komponen Bersama Lajur

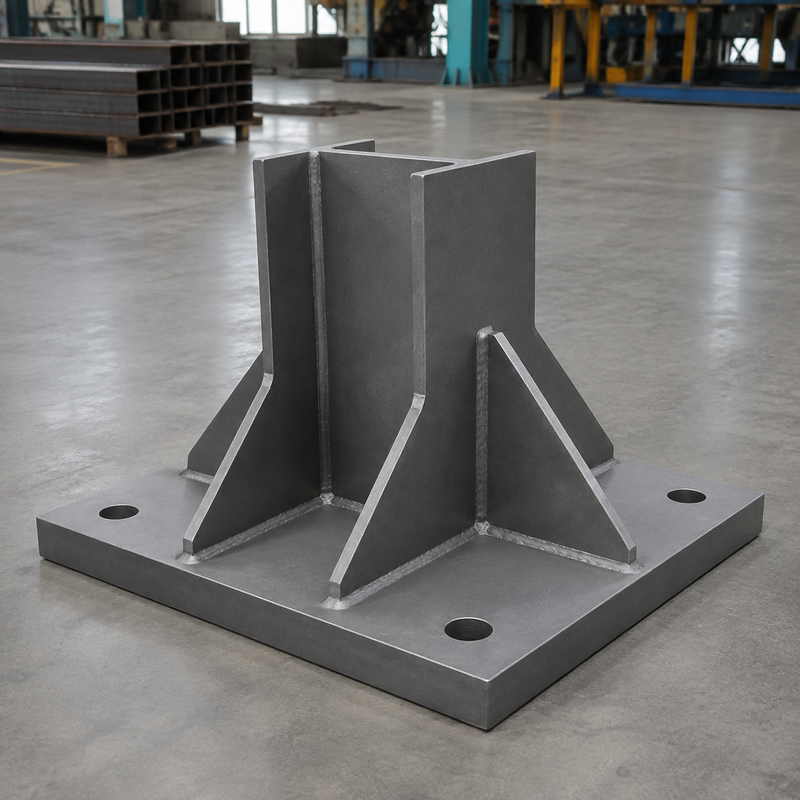

Produk sambungan lajur termasuk pemasangan asas yang dikimpal, kasut lajur, sambungan sambatan, plat asas tegar dan komponen sokongan lajur tersuai.

Perhimpunan Sambungan Bracing

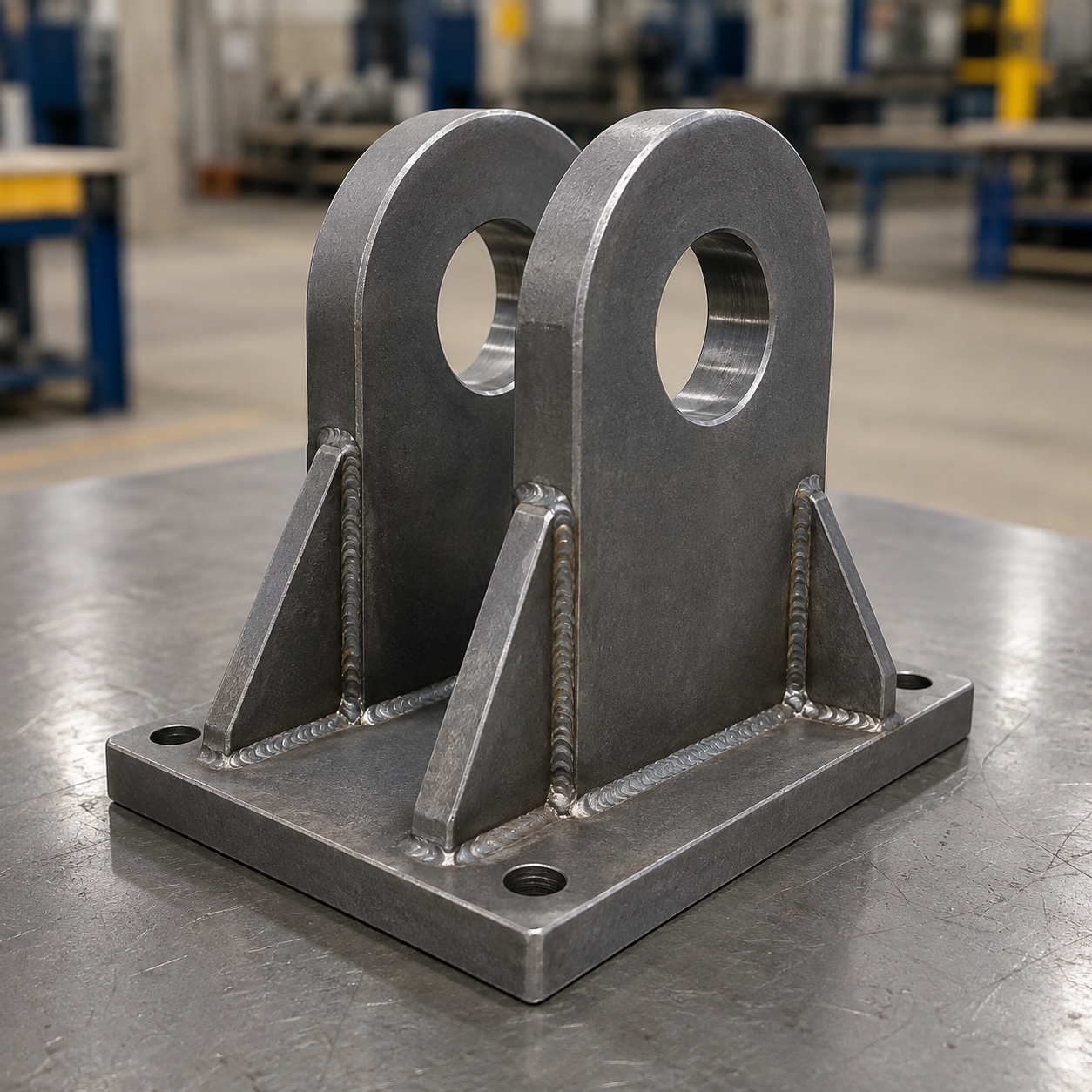

Penyambung pendakap termasuk pemasangan gusset, kurungan clevis, lug dikimpal dan plat sambungan hujung untuk bumbung, dinding dan sistem pendakap silang.

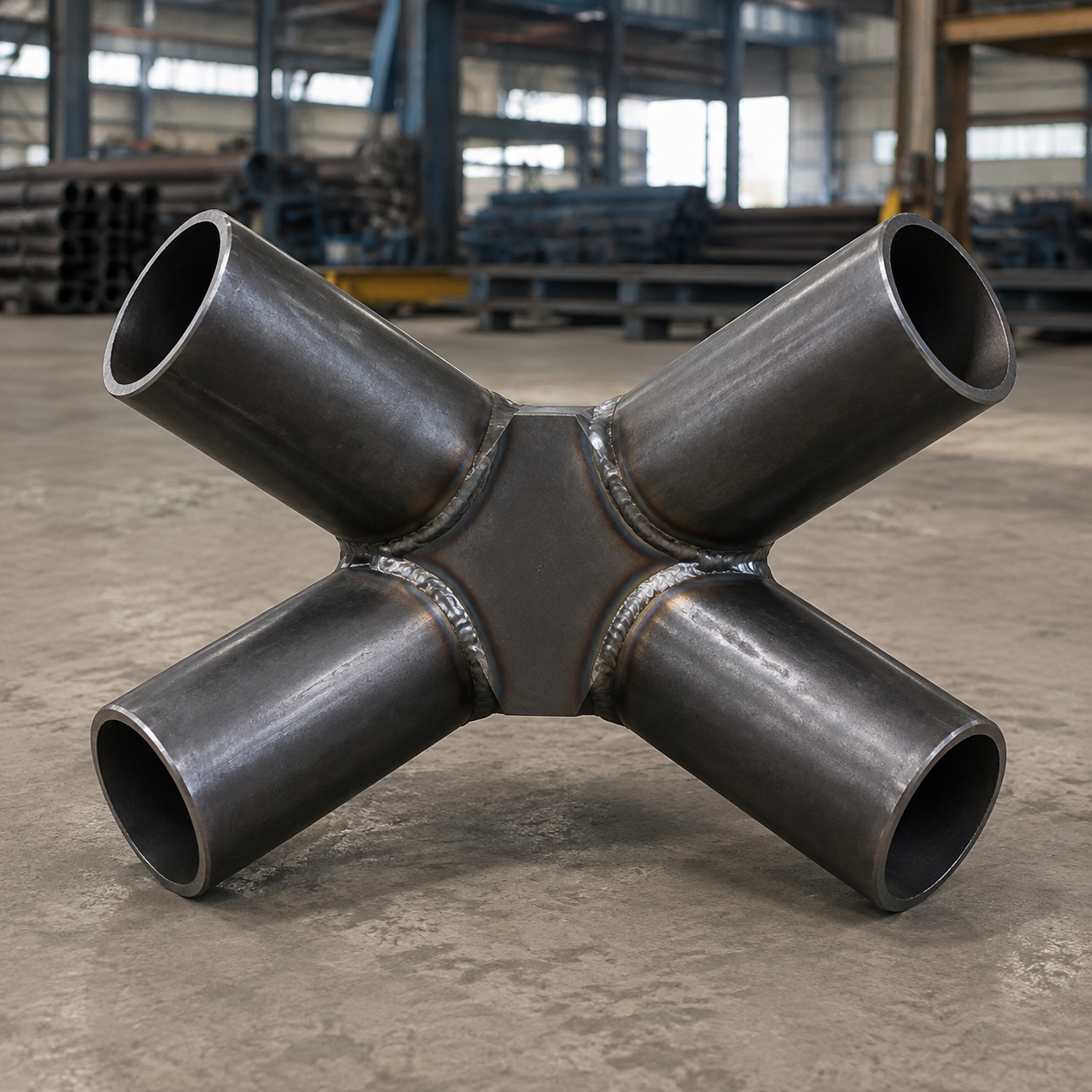

Nod Kekuda dan Tiub

Nod dikimpal khusus boleh dihasilkan untuk tiub bulat, tiub segi empat sama, kekuda bumbung, struktur kekisi dan sistem struktur rentang besar yang lain.

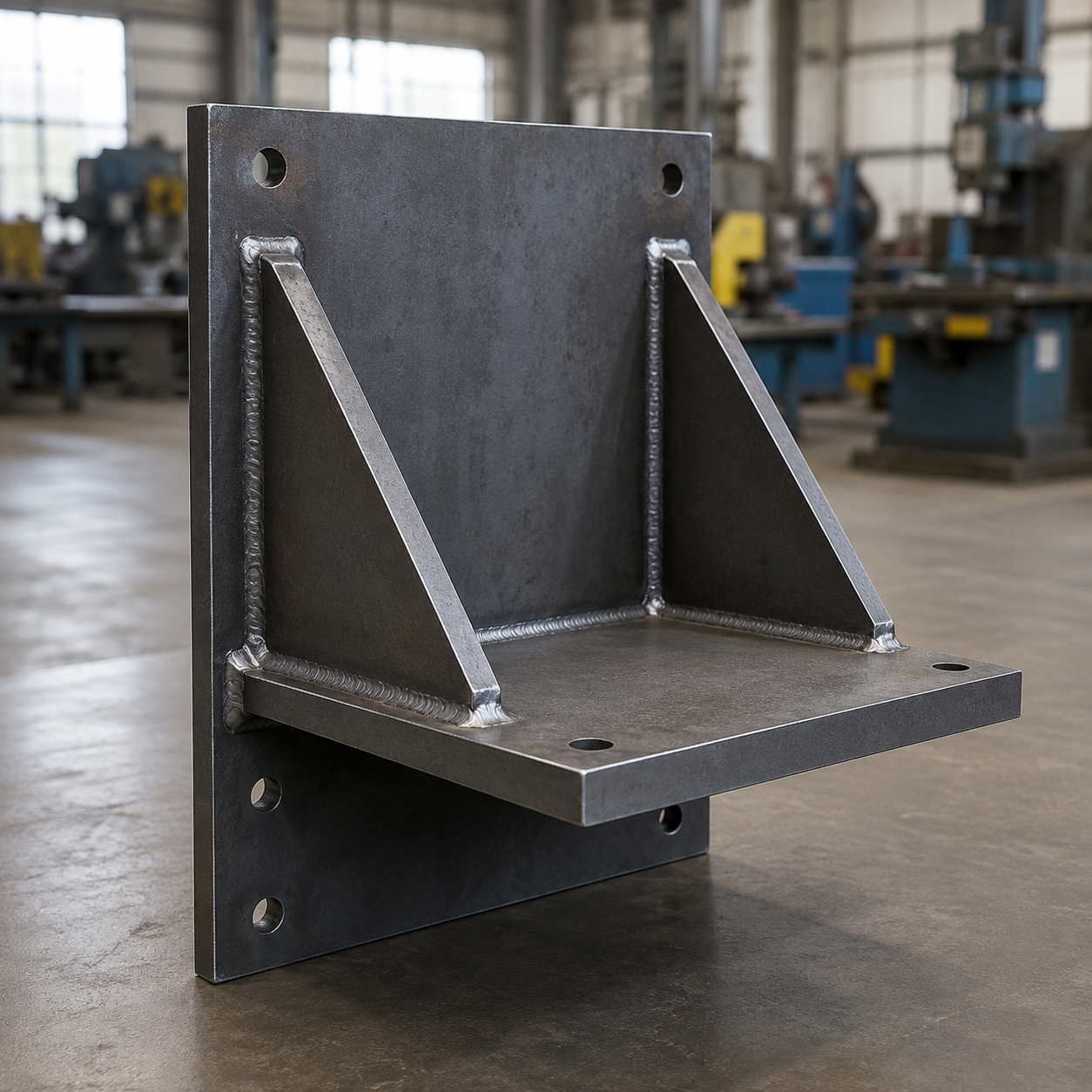

Pendakap Platform dan Peralatan

Pendakap dikimpal berat tersedia untuk mezanin, platform penyelenggaraan, peralatan industri, penyokong paip dan struktur sokongan jentera.

Sendi Fabrikasi Tersuai

Pemasangan kimpalan kompleks atau bukan standard boleh dihasilkan daripada lukisan projek, model 3D atau sampel yang diluluskan.

Parameter Produk Am Julat

Parameter	Boleh Disesuaikan
Borang Produk	Penyambung plat, pendakap, nod, pemasangan asas atau sambungan terbina
bahan	Keluli karbon, keluli berkekuatan tinggi atau bahan yang ditentukan pelanggan
Jenis Bahagian	Plat keluli, keratan H, sudut, saluran, tiub persegi atau tiub bulat
Ketebalan Plat	Dihasilkan mengikut lukisan struktur
Jenis Lubang	Lubang bulat, berlubang, benam balas atau dimesin
Pilihan Kimpalan	Kimpalan fillet, kimpalan alur, kimpalan penembusan penuh atau kimpalan khusus projek
Memproses	Memotong, menyerong, menggerudi, membengkok, memasang, mengimpal dan mengisar
Keadaan Permukaan	Mentah, diletupkan tembakan, disepuh, dicat, tergalvani atau bersalut serbuk
Tahap Pemeriksaan	Pemeriksaan kilang standard atau pemeriksaan khusus projek
Jumlah Pengeluaran	Prototaip, kumpulan kecil atau kuantiti projek yang besar
Pembungkusan	Pembungkusan berpalet, dibundel, peti atau jujukan pemasangan

Faedah Fungsian

Pemindahan Beban Boleh Dipercayai

Sambungan kimpalan yang direka bentuk dan direka dengan betul membantu mengagihkan beban struktur antara anggota keluli yang disambungkan.

Ketepatan Fit-Up yang Dipertingkatkan

Pemotongan, penggerudian dan pemasangan terkawal membantu mengekalkan dimensi antara muka dan kedudukan lubang bolt yang betul.

Pemasangan Tapak yang Lebih Pantas

Pemasangan sambungan pra-fabrikasi mengurangkan kerja pemotongan, kimpalan dan penggerudian di tapak pembinaan.

Risiko Kerja Semula Rendah

Semakan lukisan, pemeriksaan dalam proses dan pengesahan dimensi akhir membantu mengurangkan ketidakpadanan dan kelewatan pemasangan.

Bekalan Projek Fleksibel

Komponen boleh dibekalkan secara individu atau dianjurkan sebagai pakej sambungan lengkap untuk kawasan bangunan yang berbeza.

Sesuai untuk Pengeluaran Berulang

Lekapan dan templat pengeluaran boleh digunakan untuk mengekalkan konsistensi apabila mengeluarkan kuantiti besar bahagian sambungan yang sama.

Semakan Lukisan dan Penyediaan Pengeluaran

Sebelum pengeluaran bermula, pasukan kami menyemak lukisan dan mengesahkan:

• Spesifikasi bahan

• Kuantiti komponen

• Dimensi kritikal

• Arah sambungan

• Lokasi lubang

• Simbol kimpalan

• Keperluan rawatan permukaan

• Keperluan pemeriksaan

• Peraturan penandaan produk

• Keadaan pembungkusan dan penghantaran

Jika butiran boleh menjejaskan fabrikasi, galvanizing atau pengangkutan, pasukan kami akan berkomunikasi dengan pelanggan sebelum pengeluaran.

Pengurusan Kualiti Pengeluaran

Kawalan kualiti dilakukan dari penerimaan bahan hingga penghantaran akhir.

Pengesahan Bahan

Jenis keluli, ketebalan plat, keadaan permukaan dan dokumentasi bahan diperiksa sebelum dipotong.

Pemeriksaan Fabrikasi

Profil potong, serong, lubang, dimensi komponen dan kedudukan pemasangan diperiksa semasa pengeluaran.

Pemeriksaan Kimpalan

Lokasi kimpalan, kesinambungan, penampilan dan dimensi yang ditentukan diperiksa selepas kimpalan. Ujian tambahan boleh diatur untuk sendi kritikal.

Pemeriksaan Permukaan

Penampilan salutan, keadaan tergalvani dan ketebalan lapisan pelindung boleh diperiksa mengikut keperluan projek.

Pengesahan Akhir

Komponen siap diperiksa terhadap lukisan yang diluluskan sebelum menanda, membungkus dan memuatkan.

Soalan Lazim

Adakah anda menjual komponen sambungan bersaiz standard?

Kami terutamanya mengeluarkan komponen mengikut lukisan projek. Reka bentuk standard atau berulang juga boleh dihasilkan dalam kelompok selepas spesifikasi disahkan.

Bolehkah anda mengeluarkan kedua-dua kurungan kecil dan pemasangan sambungan besar?

ya. Keupayaan kami meliputi penyambung plat kecil, kurungan dikimpal bersaiz sederhana dan pemasangan sambungan struktur berat.

Apakah format lukisan yang boleh anda terima?

Format biasa termasuk fail PDF, DWG, DXF dan model 3D. Lukisan dimensi yang jelas diperlukan sebelum kelulusan pengeluaran.

Bolehkah anda membantu mengoptimumkan komponen untuk pembuatan?

ya. Pasukan kami boleh menyemak pemotongan, pemprosesan lubang, akses kimpalan, galvanizing dan pertimbangan pembungkusan dan memberikan cadangan pembuatan.

Bolehkah komponen dibekalkan oleh kawasan pemasangan?

ya. Produk boleh dikelaskan, ditanda dan dibungkus mengikut bahagian bangunan, lantai, paksi atau urutan pemasangan.
