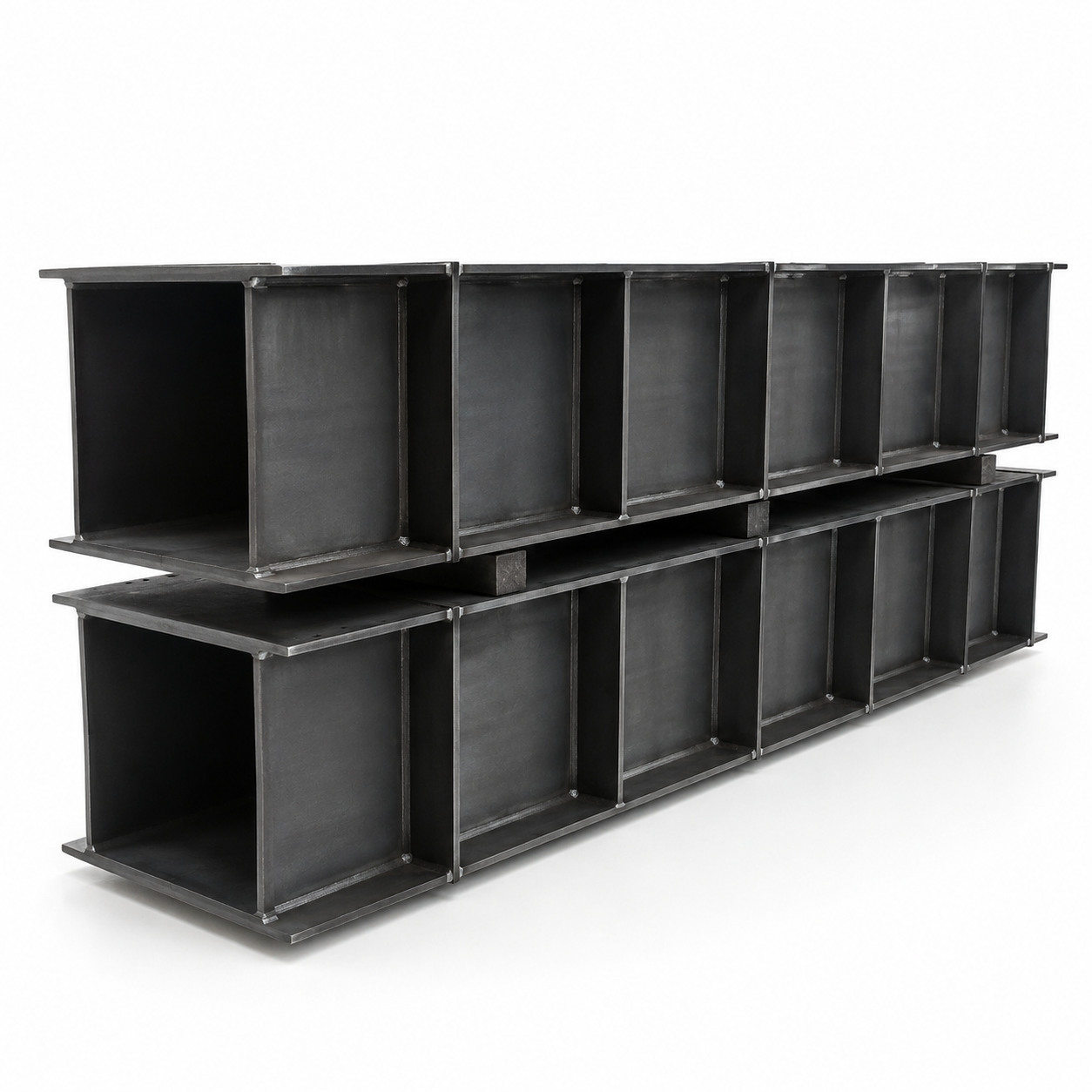

پروجیکٹ کے لیے تیار ہائی سٹرینتھ سٹرکچرل اسٹیل کو پروسیس شدہ اور واضح طور پر شناخت شدہ اجزاء کے طور پر فراہم کیا جاتا ہے جو موثر سائٹ اسمبلی کے لیے تیار کیے گئے ہیں۔ صرف کچی پلیٹیں یا معیاری حصے خریدنے کے بجائے، صارفین منظور شدہ فیبریکیشن ڈرائنگ کے مطابق کٹ ٹو سائز، ڈرل شدہ، بیولڈ، ویلڈیڈ، کوٹڈ اور پیک شدہ ساختی حصوں کا آرڈر دے سکتے ہیں۔
سپلائی کا یہ طریقہ آن سائٹ کٹنگ، ویلڈنگ اور میٹریل ہینڈلنگ کو کم کرنے میں مدد کرتا ہے۔ یہ ماڈیولر عمارتوں، صنعتی سہولیات، سازوسامان کے پلیٹ فارم، گودام کی توسیع، توانائی کے منصوبوں اور دیگر ڈھانچے کے لیے موزوں ہے جن کے لیے کنٹرولڈ فیبریکیشن اور منظم ترسیل کی ضرورت ہوتی ہے۔
ہر جزو کو ڈرائنگ نمبر، اسمبلی کی ترتیب یا تنصیب کے علاقے کے مطابق نشان زد کیا جا سکتا ہے۔ اس کے بعد پراجیکٹ کی جگہ پر تیزی سے شناخت اور انسٹالیشن کو سپورٹ کرنے کے لیے اجزاء کو بلڈنگ زون، شپمنٹ بیچ یا ارییکشن سیکوئنس کے ذریعے پیک کیا جاتا ہے۔
کٹ سے لمبائی والی اعلی طاقت والی سٹیل پلیٹیں۔
من گھڑت کالم اور رافٹر
ویلڈیڈ H کے سائز کے ساختی ارکان
باکس سیکشن بیم اور کالم
کنکشن پلیٹیں اور اسٹیفنرز
بیس پلیٹیں اور اختتامی پلیٹیں۔
بریکنگ اجزاء
ڈرل شدہ ساختی حصے
پہلے سے جمع کردہ فریم ماڈیولز
اپنی مرضی کے مطابق تنصیب کے لیے تیار اسٹیل پیکجز
کٹنگ، ڈرلنگ، ویلڈنگ اور سطح کی تیاری کو فیکٹری کے کنٹرول شدہ حالات میں مکمل کیا جاتا ہے، جس سے تعمیراتی جگہ پر ضروری پروسیسنگ کی مقدار کم ہوتی ہے۔
ہر جزو کو منظور شدہ ڈرائنگ، پیکنگ لسٹ اور انسٹالیشن کی ترتیب کے مطابق نشان زد کیا جا سکتا ہے۔
فیکٹری پروسیسنگ طول و عرض، سوراخ کی پوزیشنوں، بیولز اور کنکشن کی تفصیلات کو شپمنٹ سے پہلے معائنہ کرنے کی اجازت دیتا ہے.
اسٹیل کے اجزاء کو عمارت کے علاقے، تعمیراتی مرحلے یا تنصیب کی ترجیح کے مطابق پیک کیا جا سکتا ہے۔
ڈرائنگ پر مبنی نیسٹنگ اور سی این سی کٹنگ مواد کے استعمال کو بہتر بنانے اور سائٹ کے غیر ضروری فضلے کو کم کرنے میں مدد کرتی ہے۔
صارفین انفرادی پروسیس شدہ پرزے، مکمل ساختی ممبران یا مکمل پروجیکٹ پیکج خرید سکتے ہیں۔
| آئٹم | کی فراہمی کے اختیارات |
|---|---|
| عام طاقت کی کلاس | 355–690 ایم پی اے |
| پروڈکٹ فارم | پلیٹ، سیکشن، کھوکھلی سیکشن اور من گھڑت جزو |
| پلیٹ کی موٹائی | 6-200 ملی میٹر |
| زیادہ سے زیادہ پلیٹ کی لمبائی | مواد کی دستیابی اور شپنگ کی ضروریات کے مطابق |
| اجزاء کی قسم | بیم، کالم، تسمہ، گرڈر، پلیٹ یا اپنی مرضی کے مطابق اسمبلی |
| ہول پروسیسنگ | CNC ڈرلنگ، چھدرن یا پراجیکٹ کی مخصوص پروسیسنگ |
| کنارے کی تیاری | مربع کنارے، V-بیول، ڈبل-V یا حسب ضرورت بیول |
| ویلڈنگ کا طریقہ | اجزاء کے ڈیزائن اور میٹریل گریڈ کے مطابق منتخب کیا گیا۔ |
| سطح کی تیاری | دستی صفائی یا شاٹ بلاسٹنگ |
| کوٹنگ کے اختیارات | پرائمر، زنک سے بھرپور پرائمر یا پروجیکٹ کوٹنگ سسٹم خریدیں۔ |
| اجزاء کی نشان دہی | ڈرائنگ نمبر، اسمبلی کوڈ یا پروجیکٹ کی شناخت |
| پیکجنگ | بنڈل، فریم شدہ، پیلیٹائزڈ یا کنٹینر کے لیے تیار |
تکنیکی تفصیلات کا جائزہ
فیبریکیشن ڈرائنگ کی تصدیق
مواد کے سرٹیفکیٹ کی تصدیق
CNC گھوںسلا اور مواد کاٹنے
سوراخ اور بیول پروسیسنگ
اجزاء کی اسمبلی
ساختی ویلڈنگ
جہتی معائنہ
ضرورت پڑنے پر غیر تباہ کن جانچ
شاٹ بلاسٹنگ اور کوٹنگ
اجزاء کی نشان دہی
پیکیجنگ اور شپمنٹ برآمد کریں۔
ہمارے معائنہ کے عمل میں شامل ہو سکتے ہیں:
خام مال کے گریڈ کی تصدیق
مواد کے سرٹیفکیٹ کا جائزہ
پلیٹ کی موٹائی کا معائنہ
کٹ سائز کی پیمائش
سوراخ قطر اور پوزیشن معائنہ
بیم اور کالم سیدھا پن کی جانچ پڑتال کرتا ہے۔
اسمبلی کے طول و عرض کی تصدیق
ویلڈ کی ظاہری شکل کا معائنہ
اختیاری الٹراسونک یا مقناطیسی ذرہ ٹیسٹنگ
سطح کی صفائی کا معائنہ
پینٹ ڈرائی فلم کی موٹائی کی پیمائش
حتمی جزو اور پیکنگ لسٹ کی تصدیق
اس کا مطلب یہ ہے کہ اسٹیل کو پروجیکٹ ڈرائنگ کے مطابق قابل شناخت اجزاء میں پروسیس کیا جاتا ہے۔ شپمنٹ سے پہلے کاٹنے، ڈرلنگ، ویلڈنگ، کوٹنگ اور مارکنگ مکمل کی جا سکتی ہے۔
جی ہاں ہم منظور شدہ DWG، DXF، STEP یا PDF ڈرائنگ اور تکنیکی خصوصیات کے مطابق اجزاء تیار کر سکتے ہیں۔
ڈیزائن ڈرائنگ، کنکشن کی ضروریات اور متفقہ پروجیکٹ کے دائرہ کار کی بنیاد پر شاپ ڈرائنگ اور ڈیٹیلنگ سپورٹ فراہم کی جا سکتی ہے۔
جی ہاں اجزاء کو عمارت کے زون، فرش، فریم لائن، شپمنٹ بیچ یا تنصیب کی ترتیب کے مطابق گروپ اور پیک کیا جا سکتا ہے۔
جی ہاں آزمائشی اسمبلی کا انتظام پیچیدہ فریموں، بڑے کنکشنز یا اجزاء کے لیے کیا جا سکتا ہے جن کے لیے فٹ اپ کی تصدیق کی ضرورت ہوتی ہے۔
پیکنگ لسٹ کے مطابق پراجیکٹ نمبرز، ڈرائنگ ریفرینسز، ممبر کوڈز اور انسٹالیشن کی ترتیب کے ساتھ اجزاء کو نشان زد کیا جا سکتا ہے۔
